À l'intérieur de matrices et d'estampages de haute qualité : critères que la plupart des acheteurs manquent

Que sont les matrices et les estampages et pourquoi ils sont importants

Lorsque vous prenez un support métallique, un connecteur ou même un clip chirurgical, vous tenez une pièce qui a commencé à l'intérieur d'une matrice. Pourtant, la plupart des acheteurs évaluent ces composants sans jamais se demander ce qui les a rendus possibles-ou ce qui différencie un bon dé d'un excellent. Alors, qu’est-ce qu’une matrice et pourquoi devriez-vous vous soucier de l’outil derrière chaque pièce estampée ?

Qu'est-ce qu'une matrice dans la fabrication

Dans le secteur manufacturier, une matrice est un outil-de précision, mais ce n'est pas un moule, un gabarit ou un accessoire. Il répond à un objectif très spécifique : transformer des tôles plates en formes finies grâce à la force mécanique. Comprendre à quoi sert un dé commence par reconnaître cette distinction.

Une matrice est un outil spécialisé installé dans une presse à emboutir qui coupe, plie ou façonne la tôle dans une forme définie en appliquant une force mécanique contrôlée. Contrairement aux moules, qui façonnent un matériau fondu ou liquide à l’intérieur d’une cavité, les matrices agissent sur le métal solide par cisaillement et déformation plastique.

Que sont les matrices en termes pratiques ? Ce sont les modèles principaux qui rendent la production en série de pièces métalliques reproductible. Chaque poinçon, chaque rayon de courbure et chaque arête de coupe à l'intérieur d'une matrice dicte la géométrie du composant fini.Un seul dé progressif, par exemple, peut effectuer des dizaines d'opérations-perçage, formage, détourage-au fur et à mesure qu'une bande métallique avance dans ses stations. Le résultat est des milliers de pièces identiques par heure, chacune façonnée par le même outil dans les mêmes conditions.

Pourquoi les matrices et les emboutissages sont essentiels à la production moderne

Pratiquement toutes les industries qui dépendent des composants métalliques dépendent des matrices et de l'emboutissage. Les constructeurs automobiles utilisent des pièces estampées pour les panneaux de carrosserie, les supports structurels et les renforts essentiels à la sécurité. Les ingénieurs aérospatiaux spécifient des composants estampés pour les assemblages de cellules. Les producteurs d'électronique s'appuient sur des connecteurs et des blindages estampés. Les fabricants de dispositifs médicaux exigent des clips, des boîtiers et des pièces d'instruments estampés dont la cohérence n'est pas-négociable.

Voici l'information qui échappe à la plupart des acheteurs : la qualité de la matrice détermine directement la qualité, la cohérence et la rentabilité de chaque pièce produite. Une matrice mal construite ne s'use pas seulement plus rapidement-elle introduit une dérive dimensionnelle, des défauts de surface et des bavures qui se répercutent sur l'ensemble de votre cycle de production.

C'est pourquoi la compréhension des matrices et des emboutis de haute qualité nécessite plus que la simple lecture de la brochure d'un fournisseur. Cela signifie examiner les matériaux, l'ingénierie de conception, les processus de fabrication, les programmes de maintenance et les systèmes de gestion de la qualité dans un cadre interconnecté. Chaque maillon de cette chaîne affecte le suivant, et une faiblesse apparaît quelque part dans la pièce finie.

Les sections suivantes détaillent chacun de ces liens-en commençant par les différents types de matrices parmi lesquels les ingénieurs choisissent et pourquoi ce choix est plus important que la plupart des équipes d'approvisionnement ne le pensent.

Types de matrices utilisées dans l'emboutissage des métaux

Choisir le bon type de matrice n'est pas une décision en matière d'outillage-c'est une décision en matière de qualité. Chaque catégorie de matrices répond à différents volumes de production, complexités de pièces et exigences de tolérance. Choisir le mauvais modèle peut signifier payer trop cher pour des pièces simples ou, pire encore, pour des pièces complexes d'ingénierie insuffisante. Voici une présentation pratique des principaux types de matrices et des endroits où chacun convient le mieux.

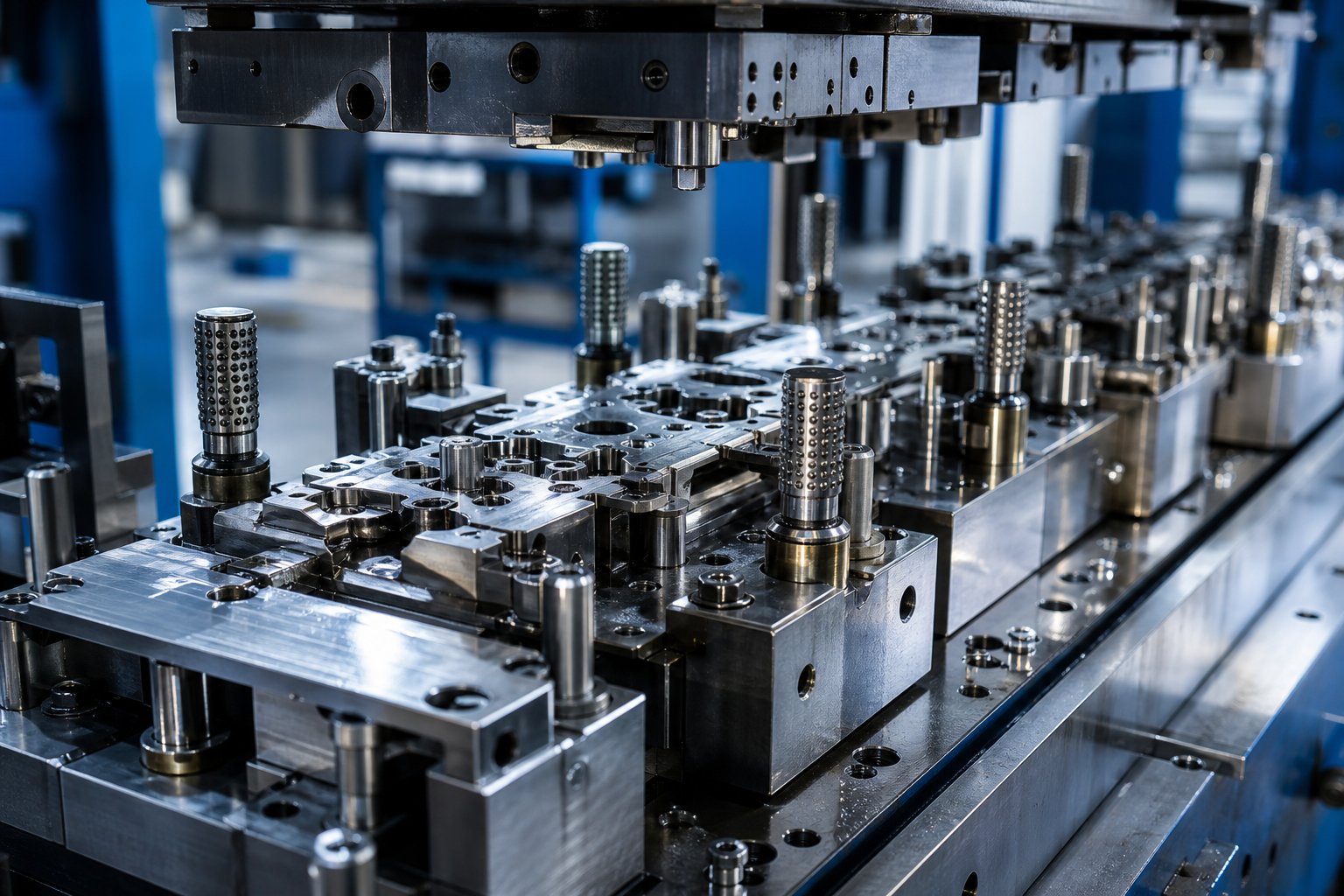

Matrices progressives pour une-précision de volume élevée

Imaginez une bande métallique entrant dans une matrice et sortant comme une pièce finie-sans jamais être manipulée entre les opérations. C’est exactement ainsi que fonctionne l’estampage progressif.Une filière progressivecontient plusieurs stations disposées en séquence, et à mesure que la bande avance dans chaque station à chaque coup de presse, elle subit des opérations successives : perçage, pliage, formage et enfin découpe pour se libérer de la bande support.

Cela fait des matrices progressives le choix-de choix pour les-grands volumes exigeant des tolérances strictes et une cohérence reproductible. Étant donné que la pièce ne quitte jamais la matrice tant qu'elle n'est pas terminée, la précision de positionnement entre les éléments reste exceptionnellement précise. Vous trouverez des matrices d'estampage progressives produisant de tout, des connecteurs électriques et supports automobiles aux éléments structurels aérospatiaux. Le compromis ? Coûts d'outillage initiaux plus élevés-mais coûts par pièce-considérablement inférieurs en volume.

Matrices composées et de transfert

Une matrice composée effectue plusieurs opérations de découpe simultanément en un seul coup de presse -découpage et perçage en même temps, par exemple. Cela le rend bien adapté aux pièces plates nécessitant une grande précision dimensionnelle entre les éléments de coupe, telles que les composants électroniques ou les équipements médicaux. Cependant, les matrices composées gèrent généralement uniquement les opérations de découpe et ne sont pas idéales pour le formage ou le pliage.

En revanche, les matrices de transfert fonctionnent avec des pièces discrètes qui sont physiquement déplacées d'une station à l'autre-mécaniquement, robotiquement ou manuellement. Contrairement à une matrice d'emboutissage progressif dans laquelle la pièce reste attachée à la bande, les matrices de transfert découpent la pièce plus tôt, puis la transportent vers des stations indépendantes. Cette configuration peut accueillir des pièces plus grandes et plus complexes telles que des cadres, des coques et des assemblages structurels qui ne seraient pas pratiques sur une matrice progressive.

Station unique-et matrices spécialisées

Pour des tâches plus simples, -perforer un trou, découper une forme plate ou réaliser un seul pli-une seule station-les matrices simplifient les choses. Ils sont faciles à configurer, peu coûteux à construire et pratiques pour la production ou le prototypage de faibles volumes. Les configurations spécialisées vont encore plus loin : les matrices d'assemblage dans-la matrice, par exemple, peuvent joindre plusieurs composants estampés à l'intérieur de l'outil lui-même, éliminant ainsi les étapes d'assemblage en aval.

Le tableau ci-dessous compare ces types de matrices aux critères les plus importants lorsque vous associez un outillage à un projet :

Remarquez le schéma : à mesure que la complexité et le volume des pièces augmentent, l'investissement en outillage augmente également-mais-les coûts par pièce diminuent et la cohérence s'améliore. C’est précisément pour cette raison que la définition de la qualité ne peut pas s’arrêter à la pièce finie. Cela commence par la qualité de la conception et de la fabrication de la matrice elle-même, et c'est là que des critères de qualité mesurables entrent en jeu.

Ce qui définit réellement la haute qualité dans les matrices et les emboutis

Chaque fournisseur de matrices d'estampage prétend offrir une « haute qualité ». Mais lorsque vous insistez pour obtenir des détails, ces affirmations se dissolvent souvent dans un langage marketing. Que signifie réellement la qualité pour une matrice d'emboutissage de métal-et comment la mesurez-vous ? Sans références concrètes, vous devez comparer des brochures plutôt que des données de performance. Voici le cadre qui sépare la qualité crédible des promesses creuses.

Références de qualité mesurables pour les matrices

Une matrice d’estampage est un outil de précision et la précision est quantifiable. Les ingénieurs et les responsables des achats doivent évaluer ces indicateurs de base avant d’approuver tout investissement dans des outils :

Tolérances dimensionnellesposer les bases. Pour les matrices d'emboutissage de précision des métaux, les caractéristiques critiques telles que les-espaces entre les poinçons-et les dimensions des cavités sont souvent maintenues à des tolérances inférieures à 10 micromètres-un seuil qui exige une grande précision de la machine et une expertise approfondie en matière de fabrication. Les cadres de tolérance générale commeOIN 2768fournissent une référence pour les dimensions linéaires et angulaires, mais les matrices hautes-performances nécessitent souvent des limites plus strictes et spécifiques à l'application-.

Qualité de finition de surface, mesurée par les valeurs Ra (rugosité moyenne arithmétique), affecte directement la façon dont le métal s'écoule sur les surfaces de la matrice pendant le formage. Des valeurs Ra inférieures sur les surfaces de formage réduisent la friction, améliorent le flux de matière et minimisent le grippage. Les bords de coupe polis, quant à eux, produisent des cisailles plus propres et prolongent les intervalles entre les affûtages.

Espérance de vie, mesuré en nombre total de coups de presse avant un entretien majeur ou un remplacement, est l'un des indicateurs de qualité les plus révélateurs. Une matrice d'emboutissage de métal-bien conçue, construite à partir d'aciers à outils correctement traités thermiquement-peut exécuter des centaines de milliers-voire des millions-de coups tout en conservant une cohérence dimensionnelle.

Exécuter-pour-assurer la cohérenceest souvent négligé. Une matrice qui produit d'excellentes pièces dès son premier passage mais qui dérive au dix-millième coup présente un problème de qualité que les échantillons initiaux ne révéleront jamais. Demandez aux fournisseurs comment ils valident la cohérence sur toute la durée de vie prévue de la matrice.

Benchmarks de qualité pour les pièces estampées

La qualité de l'estampage ne s'arrête pas à l'outil lui-même -elle se reflète dans les pièces qui sortent de la presse. Les indicateurs suivants devraient apparaître dans vos critères d’inspection :

• Précision dimensionnelle :Les éléments plats estampés avec précision-ont généralement des tolérances de ±0,05 mm à ±0,10 mm, tandis que l'estampage standard se situe dans la plage de ±0,10 mm à ±0,20 mm. Les dimensions de pliage ajoutent plus de variation, souvent de ±0,10 mm à ±0,25 mm en fonction de l'épaisseur du matériau.
• État des bords et hauteur des bavures :Les bavures sont inévitables lors des opérations de cisaillement, mais leur hauteur doit être minimale et constante. Des bavures excessives ou inégales signalent des bords de coupe usés ou un dégagement incorrect du poinçon-à-matrice.
• Platitude:Les pièces estampées permettent généralement un écart de planéité de 0,1 mm à 0,3 mm en fonction de la taille, mais les applications critiques peuvent exiger un contrôle plus strict via le matriçage ou le nivellement secondaire.
• Intégrité des surfaces :Les rayures, les marques de matrice, les grippages et la texture de peau d'orange-indiquent tous des problèmes d'outillage. Des surfaces propres et uniformes sur chaque pièce d'un tirage sont la marque d'une matrice bien-entretenue.
• Conservation des propriétés matérielles :Un formage agressif peut travailler-durcir le matériau au-delà des limites acceptables ou l'amincir jusqu'au point de faiblesse. Les pièces estampées de qualité conservent les propriétés mécaniques requises par leur conception-en particulier dans les applications critiques en matière de sécurité-.
• Précision de l'angle de pliage :La plupart des applications s'attendent à un serrage de ±1 degré à ±2 degrés, les travaux de haute-précision le resserrant à ±0,5 degrés. Le retour élastique-la tendance du métal à revenir partiellement à sa forme d'origine-en fait l'un des paramètres les plus difficiles à contrôler.

Comment la qualité des matrices se transforme en qualité des pièces

Voici la relation que la plupart des acheteurs sous-estiment : chaque caractéristique de qualité d’une pièce estampée remonte directement à la matrice qui l’a produite. Une matrice d'emboutissage de métal avec des jeux correctement optimisés produit des pièces avec des zones de cisaillement plus propres et des bavures plus courtes. Les surfaces de formage polies donnent des pièces avec une meilleure intégrité de surface. Un alignement précis entre les moitiés supérieure et inférieure de la matrice garantit que les caractéristiques atterrissent là où l'impression indique qu'elles devraient-à chaque trait.

Considérez cela comme une réaction en chaîne. Lorsque les tolérances des matrices sont serrées, les tolérances des pièces restent serrées. Lorsque les surfaces des matrices sont lisses, les surfaces des pièces ressortent lisses. Lorsque les composants de la matrice sont fabriqués à partir des bons matériaux et traités thermiquement-correctement, l'outil conserve sa géométrie sur des centaines de milliers de cycles-et les pièces à la course 500 000 sont aussi belles que les pièces à la course 500.

À l’inverse, une matrice construite selon des normes moins strictes crée un problème aggravant. De légères erreurs dimensionnelles dans l’outil deviennent des erreurs amplifiées dans la pièce. Les surfaces rugueuses accélèrent l'usure, ce qui élargit les jeux, ce qui augmente les bavures, ce qui déclenche des arrêts de maintenance plus fréquents. Il en résulte des taux de rebut plus élevés, davantage de retouches et un coût par pièce-qui augmente progressivement à chaque cycle de production.

De vagues allégations de qualité ne suffisent pas. Les acheteurs doivent exiger des critères spécifiques et mesurables -tolérances dimensionnelles, valeurs d'état de surface, durée de vie prévue de la matrice en courses et données de cohérence documentées-avant de s'engager dans un investissement dans un outillage.

Ces benchmarks vous donnent un langage commun pour évaluer les fournisseurs. Mais les chiffres sur une fiche technique ne racontent qu’une partie de l’histoire. Les décisions de conception qui entrent dans la composition d'une matrice d'emboutissage-les calculs de jeu, l'optimisation de la disposition des bandes, la sélection des matériaux pour chaque composant-déterminent si ces critères sont réalisables en premier lieu.

Principes de conception des matrices qui déterminent la qualité de l'emboutissage

Les fiches techniques peuvent confirmer qu'une matrice répond à ses critères de référence-mais ces critères ne sont réalisables que grâce à des décisions techniques prises bien avant le premier coup de presse. Les calculs de dégagement, la disposition des bandes et le choix des matériaux des composants sont les domaines où les matrices et les emboutissages de haute qualité sont vraiment gagnés ou perdus. Si vous évaluez un outillage de matrice progressif ou approuvez une nouvelle conception de jeu de matrices d'estampage, voici les détails qui méritent d'être compris.

Optimisation des dégagements et flux de matériaux

Poinçon-à-dégagement de la matrice-l'écart entre le bord tranchant du poinçon et le bord correspondant de l'ouverture de la matrice-est l'une des dimensions les plus importantes de tout outil d'estampage. Il s'exprime sous la forme d'unpourcentage d'épaisseur du matériau par côté, et cela varie considérablement selon le type de matériau et sa dureté. Les métaux plus mous comme l'aluminium nécessitent généralement moins de jeu, tandis que les matériaux plus durs comme l'acier inoxydable ou les alliages à haute résistance nécessitent plus d'espace pour que la zone de fracture se propage proprement.

Que se passe-t-il lorsque le dédouanement est erroné ? Un jeu trop faible exerce une contrainte excessive sur l'outillage, accélère l'usure du poinçon et produit des bords brunis qui semblent propres mais indiquent des forces de formage dangereusement élevées. Un jeu trop important permet au matériau de rouler et de se déchirer plutôt que de se cisailler, créant ainsi de grosses bavures, des profils de bord effilés et une géométrie de trou incohérente. Quoi qu’il en soit, le résultat est une usure accélérée des matrices et des pièces qui échouent à l’inspection.

La directive générale de l'industrie commence à environ 10 % de l'épaisseur du matériau par côté, bien que les pratiques d'ingénierie modernes poussent souvent ce chiffre à 11-20 % pour une durée de vie plus longue de l'outillage en fonction de l'application. Le découpage fin, en revanche, utilise des jeux extrêmement serrés sous une pression de serrage élevée pour obtenir une -qualité de bord presque parfaite-au prix d'une usure de l'outil nettement plus élevée.

L’analyse des flux de matériaux étend cette réflexion au-delà de la découpe jusqu’au formage. À l’aide des outils de simulation IAO, les ingénieurs prédisent comment la tôle va s’étirer, se comprimer et s’amincir lorsqu’elle se déforme à l’intérieur de la cavité de la matrice. L'analyse de formabilité identifie une déchirure potentielle ou un amincissement excessif avant la découpe de l'acier, tandis que l'analyse de force calcule le tonnage total requis-une donnée essentielle à la fois pour la sélection de la presse et la longévité des matrices.

Conception de la disposition des bandes et efficacité des matériaux

Si vous travaillez avec des outils à matrices progressives, la disposition en bandes est le point de rencontre de l'efficacité et de la qualité. La disposition de la bande est l'agencement technique de chaque opération-perçage, encoche, pliage, découpage-le long de la bande métallique à mesure qu'elle avance dans la matrice, un pas à la fois. Une mise en page bien conçue-n'est pas seulement un dessin ; il s'agit d'un plan d'ingénierie des coûts-.

Plusieurs facteurs conduisent à une disposition optimisée des bandes :

Nidification et orientationdéterminer comment les pièces sont placées sur la bande. La géométrie des pièces en rotation, l'utilisation de motifs imbriqués ou l'exécution de configurations à sorties multiples (deux ou quatre pièces par course) peuvent améliorer considérablement l'utilisation des matériaux. Selon les données techniques deEmin Mekatronik, l'optimisation avancée des bandes peut réduire les taux de rebut en dessous de 15 %, contre 25 à 40 % avec les configurations traditionnelles-ce qui se traduit par des économies de matières premières de 10 à 20 %.

Placement du trou piloteest tout aussi critique. Des avant-trous sont percés au début de la progression de la bande et des broches pilotes coniques les engagent aux stations suivantes pour corriger de légères erreurs d'alimentation et maintenir la précision de position de station-à-station. Sans pilotage fiable, chaque opération en aval hérite d’un désalignement cumulatif.

Largeur de bande porteuse et gestion des pontséquilibrer l’intégrité structurelle et le gaspillage de matériaux. Le support-la partie de la bande qui transporte physiquement la pièce à travers la matrice-doit être suffisamment large pour éviter toute déformation lors d'une alimentation à grande vitesse-, mais suffisamment étroit pour éviter le gaspillage de matériau. La largeur du pont entre pièces adjacentes suit la même logique : la plus étroite possible sans compromettre la rigidité de la bande.

Séquençage des stationssuit un ordre délibéré. Les opérations de découpe (perçage, grugeage) sont généralement réalisées précocement alors que la bande est encore plane, et les opérations de formage (pliage, emboutissage, matriçage) interviennent plus tard. Cela empêche les éléments précédemment formés de se déformer lors de la découpe ultérieure, préservant ainsi la précision dimensionnelle sur toutes les éléments.

Sélection et ingénierie des composants de matrice

Chaque jeu de matrices d'estampage est en fin de compte un assemblage de composants individuels-et le matériau, la dureté et l'ingénierie de chacun affectent la durée de vie de la matrice et la régularité de ses performances. C’est ici que les équipes de sourcing doivent prêter une attention particulière à ce qui se trouve réellement à l’intérieur de l’outil.

Lebloc de matrice(ou insert de matrice) est la contrepartie femelle du poinçon, contenant les cavités et les ouvertures qui définissent la forme découpée ou formée. La sélection du matériau du bloc de matrice dépend de l'application : l'emboutissage à usage général-utilise souvent des aciers à outils à haute-carbone et -chrome comme le D2, tandis que les travaux à grand volume-sur des matériaux abrasifs comme l'acier inoxydable nécessitent souvent des inserts en carbure de tungstène pour leur résistance à l'usure supérieure. Le traitement thermique -durcissement, revenu et, dans certains cas, nitruration-amène le bloc de matrice à sa dureté cible (mesurée en HRC) et garantit la stabilité dimensionnelle sous des charges d'impact répétées.

Matériaux de poinçonnagesuivre une logique similaire. Les poinçons de perçage standard peuvent utiliser de l'acier à outils, mais les poinçons travaillant sur des matériaux plus durs ou des jeux plus serrés bénéficient de pointes en carbure ou d'aciers métallurgiques en poudre qui conservent leur géométrie de bord beaucoup plus longtemps entre les affûtages.

Systèmes de guidage-les broches et bagues de guidage qui alignent les moitiés de matrice supérieure et inférieure-sont les héros méconnus de la précision d'estampage. Les cages de guidage à roulement à billes-sont courantes dans les composants de matrices d'estampage de haute-précision, car elles offrent un mouvement plus fluide et un alignement plus serré que les bagues lisses. Même quelques microns de désalignement entre les moitiés de matrice peuvent provoquer une coupe inégale, une usure prématurée du poinçon et une géométrie de pièce incohérente.

Sélection de printempscontrôle la force de dénudage qui retire la bande métallique des poinçons après chaque course. Les ressorts contrôlent également la pression du serre-flan lors des opérations d’étirage. Les ressorts sous-spécifications provoquent des échecs de dénudage et un entraînement du matériau ; les ressorts dépassant les-spécifications appliquent une force excessive qui peut déformer les matériaux minces. L'adaptation de la raideur et de la précharge du ressort à une opération spécifique est un détail de conception qui affecte directement la qualité des pièces et la fiabilité des matrices.

Voici une vue consolidée des principales décisions de conception de matrices qui influencent le plus directement la qualité des pièces finies :

• Autorisation du coup de poing-à- :Calculé par côté en pourcentage de l'épaisseur du matériau ; varie selon le type de matériau, la dureté et la finition des bords souhaitée
• Optimisation de la disposition des bandes :Stratégie d'imbrication, placement des avant-trous, conception du support et séquencement des stations qui équilibrent la réduction des déchets et la précision du positionnement.
• Sélection du matériau du bloc de matrice et du poinçon :Nuances d'acier à outils, inserts en carbure et options de métallurgie des poudres adaptées à l'abrasivité du matériau et au volume de production
• Spécification du traitement thermique :Processus de durcissement, de revenu et de traitement de surface qui déterminent la résistance à l'usure et la stabilité dimensionnelle des composants de la matrice
• Précision du système de guidage :Configuration de broches de guidage et de bagues qui garantit un alignement répétable de la matrice supérieure-à-inférieure sur des millions de courses.
• Ingénierie des décapants et des ressorts :Étalonnage de la force pour un décapage propre, un maintien correct des flans et une protection du matériau pendant le formage
• Finition de surface sur les surfaces de formage :Polissage et revêtement (PVD, CVD) pour réduire la friction, prévenir le grippage et améliorer le flux de matière

Chacune de ces décisions interagit avec les autres. Un bloc matrice parfaitement dégagé associé à un système de guidage mal aligné produit toujours des pièces défectueuses. Les poinçons en carbure dans une matrice avec un mauvais pilotage de la bande dérivent toujours hors des tolérances. Cette interdépendance est la raison pour laquelle l'évaluation de matrices et d'emboutissages de haute qualité signifie examiner l'ensemble du système de conception-et non une seule spécification isolément.

Bien entendu, même le meilleur design n’existe qu’à l’écran jusqu’à ce qu’il soit physiquement construit. Le processus de fabrication-la façon dont les composants de la matrice sont usinés,-traités thermiquement, assemblés et validés-est l'endroit où l'intention de conception se traduit dans la réalité de la production ou échoue.

Le processus complet de fabrication des matrices expliqué

Une conception de matrice peut être brillante à l'écran -jeux optimisés, disposition efficace des bandes, matériaux parfaitement spécifiés-tout en produisant des résultats décevants si le processus de fabrication ne traduit pas cette intention dans la réalité physique avec la même précision. Chaque étape du processus progressif d'emboutissage, depuis l'analyse de faisabilité initiale jusqu'à l'inspection finale des pièces, introduit des opportunités de préserver ou de compromettre la qualité intégrée à la conception. Comprendre comment une matrice de fabrication est réellement construite donne aux acheteurs et aux ingénieurs le contexte dont ils ont besoin pour évaluer si un fournisseur peut tenir les promesses de ses modèles CAO.

Voici le cycle de vie typique d'une matrice d'estampage de haute-précision, divisé en étapes les plus importantes :

1. Analyse de faisabilité des pièces et examen DFM
2. Modélisation CAO et développement de la disposition des bandes
3. Simulation CAE et analyse de formage
4. Approvisionnement en matériaux et préparation de l'acier
5. Usinage CNC et électroérosion à fil
6. Traitement thermique
7. Finition du meulage et préparation de la surface
8. Assemblage de matrice
9. Essais et ajustements itératifs
10. Contrôle final et validation

Chaque étape s’appuie sur la précédente. Sautez-en un, précipitez-en un autre, et les conséquences font rapidement surface : - dérive dimensionnelle, usure prématurée, augmentation des taux de rebut. Passons en revue les étapes qui ont le plus grand impact sur la qualité des matrices et des pièces finies.

Du concept à la simulation CAO et IAO

Avant qu'un acier ne soit commandé, un projet de matrice de fabrication commence par une question : cette pièce peut-elle réellement être estampillée comme conçue ? L'analyse de faisabilité et la conception pour la fabricabilité (DFM) examinent les problèmes alors que les changements sont encore peu coûteux. L'équipe d'ingénierie évalue la géométrie des pièces, le type et l'épaisseur du matériau, les exigences de tolérance et le volume de production attendu. Les problèmes courants identifiés à ce stade incluent des rayons de courbure insuffisants, des trous positionnés trop près des zones de formage, des risques de retour élastique qui compromettraient la planéité et des contraintes de disposition des bandes qui rendent l'emboutissage progressif peu pratique sans révisions mineures de la géométrie.

Détecter ces problèmes pendant DFM ne coûte presque rien. Les détecter lors d'un essai coûte des milliers de dollars-et retarde la production.

Une fois la faisabilité confirmée, le projet passe à la conception de matrices basée sur la CAO-. Les ingénieurs modélisent la disposition complète des stations d'assemblage des matrices-, la séquence de formage, le positionnement du pilote, le dégagement des poinçons et des matrices, ainsi que la planification structurelle complète. Des outils commeSolidWorkspermettre des contrôles d'interférence et une vérification du jeu sur l'ensemble de l'assemblage avant le début de l'usinage.

Cependant, le véritable différenciateur dans l'ingénierie moderne des matrices est la simulation d'ingénierie assistée par ordinateur (IAO). L'analyse par éléments finis (FEA) modélise le comportement de la tôle sous la force de presse-en prédisant la répartition des contraintes, l'amincissement du matériau et l'écoulement du métal à travers les cavités de formage. La prévision du retour élastique est particulièrement critique pour les aciers avancés-à haute résistance et les alliages d'aluminium, où la récupération élastique après le formage peut éloigner les angles de courbure de plusieurs degrés de la valeur nominale.

Commerecherche industrielle sur la simulation de matricesle démontre, une prévision fiable du retour élastique nécessite une diligence sans compromis dans la modélisation de chaque aspect du processus d'emboutissage progressif : les conditions de matrice telles que les jeux des roulements des plaquettes et des parois latérales, les paramètres du processus, notamment les tonnages de liant et l'emplacement des broches de coussin, la caractérisation précise des matériaux grâce à des tests de tension-compression et une modélisation réaliste du frottement. La simulation doit représenter les conditions exactement telles qu'elles existeront pendant la production - et non des approximations idéalisées. Lorsque la simulation est correctement effectuée, elle identifie si le retour élastique peut être atténué par des changements de processus, contrôlé par des modifications de conception ou compensé par une flexion excessive délibérée des surfaces de la matrice.

Cette étape de validation virtuelle est celle où les itérations physiques coûteuses sont compressées. Un fabricant de matrices qui investit massivement dans la simulation IAO réduit les cycles d'essai, détecte les problèmes de formage avant de couper l'acier et fournit des outils plus proches des spécifications dès le premier coup de presse.

Usinage de précision et traitement thermique

Une fois la conception validée numériquement, la fabrication physique des composants de la matrice commence. C'est là que l'usinage des composants des matrices selon des spécifications rigoureuses détermine si l'intention de conception survit à la transition vers le matériel de production.

Usinage CNCgère l'enlèvement de matière en vrac-ébauche les blocs de matrice, les plaques de poinçonnage et les composants structurels pour obtenir une forme proche-nette. Les centres CNC multi-axes peuvent usiner des contours 3D complexes pour former des cavités, mais le véritable travail de précision se produit souvent à l'étape suivante.

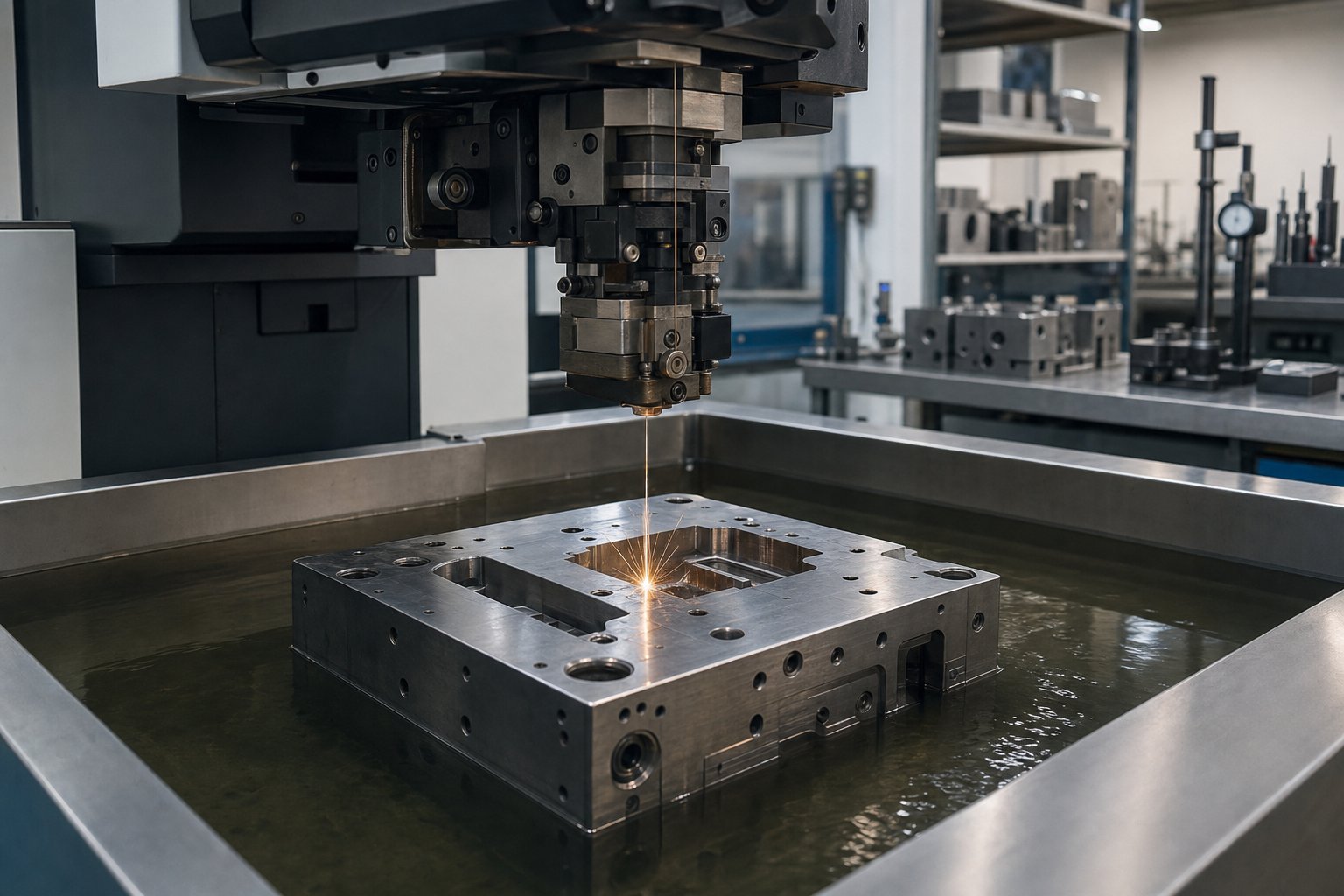

EDM à fil (usinage par électroérosion)est la bête de somme pour les fonctionnalités à-tolérance stricte. En utilisant un fil fin chargé électriquement pour couper l'acier trempé, l'électroérosion à fil atteint le type de précision que le fraisage conventionnel ne peut pas égaler-, produisant des jeux de poinçons et de matrices, des contours complexes et des fentes fines mesurées en microns. Pour les composants à matrice progressive où des dizaines de relations de poinçonnage-à-doivent être maintenues simultanément, l'électroérosion par fil est indispensable.

Rectification de gabarits et rectification de profilsamener les surfaces critiques aux dimensions finales, en particulier après que le traitement thermique ait introduit de légers changements dimensionnels. La rectification de finition restaure la géométrie aux tolérances exactes spécifiées dans la conception.

Le traitement thermique permet aux composants de la matrice d'acquérir la dureté et la résistance à l'usure qui déterminent la durée de vie de l'outil en production. Trois processus dominent la fabrication des matrices :

• Durcissement :Chauffer l'acier à outils au-dessus de sa température de transformation (austénitisation), puis le tremper rapidement pour former de la martensite -la structure cristalline qui offre une dureté maximale. Pour les aciers dont la teneur en carbone est supérieure à 0,3 %, ce processus peut augmenter considérablement la dureté de la surface, mais il introduit également une fragilité.
• Trempe :Réchauffer l'acier trempé à une température contrôlée-généralement entre100 et 700 degrés Celsius-pour réduire la fragilité et obtenir l'équilibre souhaité entre dureté et ténacité. Différentes températures de revenu produisent différentes caractéristiques de performance : des températures plus basses préservent plus de dureté pour les applications de coupe, tandis que des températures plus élevées favorisent la ténacité pour les composants soumis à des charges d'impact.
• Nitruration :Diffusion d'azote dans la surface de l'acier à environ 500 -530 degrés Celsius pour créer une couche de bord extrêmement dure sans étape de trempe. Les surfaces nitrurées résistent exceptionnellement bien à l'usure et au grippage, ce qui rend ce traitement précieux pour former les surfaces de matrices qui entrent en contact avec la tôle sous haute pression. Contrairement au durcissement à cœur, la nitruration maintient la ténacité du matériau du noyau tout en durcissant uniquement la zone externe.

Le choix entre ces méthodes-et les paramètres spécifiques de chacune-dépend de la fonction du composant de matrice. Les poinçons de coupe nécessitent une dureté de bord maximale, ils reçoivent donc généralement un durcissement complet suivi d'un revenu à basse -température. Les inserts de formage bénéficient de la nitruration pour la résistance à l'usure de la surface tout en conservant un noyau solide et résistant aux chocs. Les blocs de matrice manipulant de l'acier inoxydable abrasif peuvent recevoir à la fois un durcissement et une nitruration pour une protection en couches.

Un détail crucial que les acheteurs négligent souvent : les changements dimensionnels pendant le traitement thermique sont inévitables. L'acier se dilate, se déforme et se déplace à mesure que sa microstructure se transforme. Les fabricants de matrices de qualité en tiennent compte en laissant des surépaisseurs de meulage de finition et en mesurant les composants après le traitement thermique pour vérifier que l'usinage final ramènera tout aux tolérances. Un poinçon rectifié à seulement 0,005 mm en dehors de la tolérance de jeu peut sembler insignifiant-mais dans une matrice à grande vitesse-, cela peut accélérer l'écaillage des bords et réduire considérablement la durée de vie de l'outil.

Essais et inspection finale

L'assemblage rassemble tous les composants usinés et traités individuellement dans une matrice fonctionnelle. Les poinçons, matrices, inserts, broches de guidage, ressorts et dévêtisseurs sont installés conformément au dessin d'assemblage. Une attention particulière est portée à la vérification du jeu du poinçon à la matrice, à l'alignement des guides et au déplacement du dévêtisseur, les principes mécaniques fondamentaux qui déterminent si la matrice en fabrication fonctionne comme prévu ou introduit des problèmes dès le premier coup.

L’essai est le moment où la théorie rencontre la réalité. En utilisant le matériau de production réel à l'épaisseur de bande prévue, la matrice est montée dans la presse et une courte bande est introduite pour produire des échantillons initiaux. Ces échantillons sont mesurés par rapport au dessin de la pièce pour :

• Précision dimensionnelle sur toutes les caractéristiques critiques
• Positions des trous et distances-à-centre à centre
• Angles de courbure et déviation du retour élastique
• Planéité sur toute la surface de la pièce
• Hauteur des bavures sur tous les bords cisaillés
• État de la surface-vérification des rayures, des marques de matrice ou du grippage
• Intégrité du matériau-pas de fissures, de fissures ou d'amincissement excessif

Des ajustements à ce stade sont attendus et non exceptionnels. Le retour élastique peut éloigner légèrement un angle de courbure de la cible, nécessitant des ajustements de compensation dans la station de formage. Un tranchant peut produire des bavures légèrement surélevées, nécessitant un réglage fin du jeu-. Le cycle d'essai-et-d'ajustement se poursuit jusqu'à ce que les échantillons répondent systématiquement à toutes les exigences d'étirage et que la matrice fonctionne proprement-alimentation stable, sans soulèvement de matériau, sans défauts intermittents.

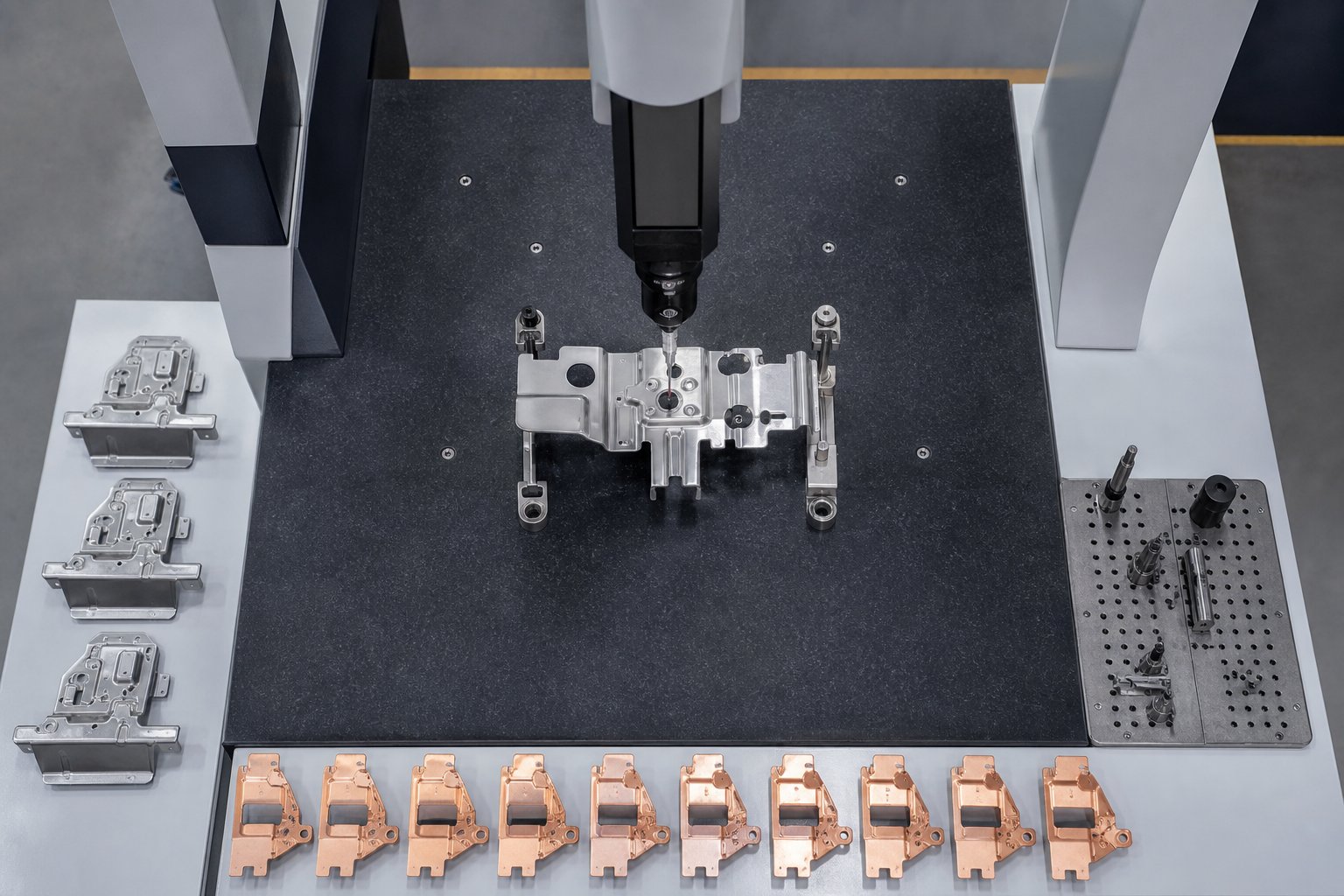

Les technologies d’inspection modernes rendent cette validation bien plus rigoureuse que ne le pourrait jamais le jaugeage manuel.Machines à mesurer tridimensionnelles (MMT)capturez des données dimensionnelles sur des dizaines de caractéristiques dans une seule configuration, en comparant la géométrie réelle aux valeurs nominales CAO avec une résolution au niveau du micron.Numérisation optique et laserles systèmes génèrent des cartes 3D-sur toute la surface des pièces d'échantillon, révélant de subtiles déformations ou des écarts de surface que des contrôles ponctuels avec des compas à coulisse manqueraient complètement.

La combinaison d'une conception basée sur la simulation-, d'un usinage de précision, d'un traitement thermique contrôlé et d'une validation par essais rigoureux est ce qui différencie une matrice qui existe simplement d'une matrice qui fournit des pièces-constantes et de haute qualité tout au long de sa durée de vie de production. Chaque étape renforce les autres-et les raccourcis apparaissent inévitablement à tout moment sous la forme de problèmes de qualité en aval.

Pourtant, même une matrice parfaitement construite n’est pas à l’abri des forces auxquelles elle est confrontée lors de la production. Les impacts répétés à grande vitesse, les matériaux abrasifs et le grand nombre de coups usent progressivement chaque arête de coupe et chaque surface de formage. Cette usure, si elle n'est pas gérée, érode discrètement les critères de qualité pour lesquels la matrice a été construite.-c'est pourquoi la compréhension des défauts d'emboutissage courants et de leurs causes profondes est tout aussi importante que la compréhension de la manière dont la matrice a été fabriquée.

Défauts d'estampage courants et comment la qualité des matrices les évite

Une filière qui fonctionne parfaitement à une course de 10 000 peut tranquillement commencer à produire des rebuts à une course de 100 000. Les bords deviennent plus rugueux. Les dimensions changent. Les pièces qui ont passé l’inspection commencent à déclencher des alarmes. Lorsque des défauts apparaissent sur des pièces embouties, le réflexe est d'en imputer la faute à la presse, au matériau ou à l'opérateur. Mais le plus souvent, la cause première remonte à la matrice de pressage elle-même -, à sa conception, à son état ou à sa compatibilité avec la presse dans laquelle elle se trouve.

Comprendre le lien entre des types de défauts spécifiques et leurs origines-liées à la puce offre aux ingénieurs un cadre de diagnostic qui accélère le dépannage et, plus important encore, prévient les problèmes avant qu'ils ne surviennent. Voici une présentation pratique des échecs d'emboutissage les plus courants et de ce qu'ils révèlent sur la qualité des matrices.

Ébavurages, fissures et défauts de bord

Les bavures sont les défauts d'estampage les plus visibles-et les plus critiqués. Chaque opération de cisaillement produit des bavures, mais lorsque la hauteur des bavures dépasse les limites acceptables, le problème pointe presque toujours vers la matrice. Deux principaux coupables sont responsables.

D'abord,bords de coupe usés. Au fur et à mesure que la matrice fonctionne, les arêtes vives des poinçons et des ouvertures de la matrice s'émoussent progressivement. Cet émoussement augmente la zone de retournement sur le bord de la pièce et permet au matériau de se déchirer plutôt que de se cisailler proprement. Le résultat : des bavures plus hautes et plus irrégulières qui s’aggravent progressivement à chaque coup supplémentaire. Si la hauteur des bavures augmente progressivement au cours d’un cycle de production, l’usure de l’outillage en est la cause la plus probable.

Deuxième,poinçon incorrect-pour-dégagement de la matrice. Commeanalyse des échecs d'emboutissage de The Fabricatorexplique que des variables telles que le dédouanement interagissent de manière à aggraver les problèmes. Un jeu trop faible produit un cisaillement secondaire-une condition de double-coupe qui laisse des bords rugueux et brunis et accélère l'usure du poinçon. Un jeu trop important permet au matériau de tirer et de se déformer avant la fracture, laissant de grosses bavures irrégulières et des profils de bouchons coniques. L’une ou l’autre condition raccourcit la durée de vie de la matrice et fait augmenter les taux de rebut.

Fissurationlors des opérations de formage raconte une autre histoire. Lorsque la tôle se fend, elle est étirée au-delà de ses limites de formabilité. En termes liés à la matrice-, cela signifie généralement que les rayons de formage sont trop serrés pour le matériau et l'épaisseur à estamper, ou que la géométrie de la matrice oblige le matériau à s'étirer de manière inégale. Imaginez plier un morceau de tôle sur un coin pointu plutôt qu'une courbe douce - le coin pointu concentre la tension et favorise la fracture. Une matrice bien-conçue utilise des rayons suffisamment grands pour maintenir la déformation dans des limites sûres tout en atteignant la géométrie cible.

Une conception appropriée de la matrice et un entretien cohérent évitent les deux catégories de défauts de bord. Le maintien des arêtes de coupe tranchantes grâce à un réaffûtage programmé maintient les bavures dans les limites de tolérance. La conception de stations de formage avec des rayons appropriés et des chemins d'écoulement de matériaux validés-confirmés par la simulation IAO-évite les fissures avant que la matrice n'atteigne le sol de la presse.

Rides, retour élastique et dérive dimensionnelle

Tous les défauts n’impliquent pas une défaillance matérielle. Certains des problèmes d'estampage les plus frustrants proviennent du fait que le matériau se comporte exactement comme le prédit la physique,-mais pas comme l'exige l'impression de la pièce.

Ridesse produit lorsque la tôle se déforme sous une contrainte de compression dans des zones non soutenues pendant les opérations d'étirage ou de formage. Imaginez-vous en train de pousser une feuille de papier sur une table des deux côtés ; elle se déforme vers le haut car rien ne la maintient à plat. Dans une matrice d'estampage, le support de flan (ou tampon d'étirage) remplit exactement cet objectif : il applique une pression contrôlée sur la feuille pendant qu'elle s'écoule dans la cavité de la matrice. Trop peu de force de maintien du flan et le métal se plisse avant d'entrer dans la cavité. Comme le note l'analyse de l'industrie, ces rides créent alors des forces restrictives qui peuvent déclencher une division secondaire-ce qui signifie qu'un défaut se répercute sur un autre.

Le lien entre la qualité de la matrice et la qualité de la matrice est ici direct : la conception du support de flan, les hauteurs d'écartement, la géométrie des cordons de tirage et les paramètres d'égalisation sont autant de décisions techniques de la matrice qui déterminent si le froissement est contrôlé ou autorisé à se propager. Un système d'outil de presse et de matrice bien conçu-équilibre la force de maintien avec précision-suffisamment pour supprimer le froissement, pas au point de restreindre le flux de matériau et de provoquer des déchirures.

Retour élastique-la récupération élastique du métal après formage-est sans doute le défaut le plus techniquement difficile à gérer. Lorsqu'un poinçon plie la tôle à 90 degrés puis se rétracte, la pièce ne reste pas exactement à 90 degrés. Il reprend sa forme plate d'origine, parfois de plusieurs degrés. Pour l’acier doux, l’effet est modéré. Pour les aciers avancés à haute résistance (AHSS) et les alliages d'aluminium à haute résistance -, le retour élastique peut être suffisamment important pour pousser les pièces complètement hors tolérance.

La qualité de la matrice corrige le retour élastique grâce à la compensation : en pliant délibérément la pièce de manière à ce qu'après la récupération élastique, elle atterrisse à l'angle cible. Comme le démontrent les recherches d'AutoForm Engineering publiées dans The Fabricator, une gestion efficace du retour élastique suit une stratégie systématique -mesurer, atténuer, contrôler, puis compenser. Les techniques d'atténuation telles que le monnayage et le repassage réduisent l'ampleur du retour élastique avant même que la compensation ne soit tentée. L'idée clé : la compensation du retour élastique ne fonctionne de manière fiable que lorsque le processus lui-même est reproductible, ce qui signifie que toutes les conditions de matrice, les tonnages et les paramètres des matériaux sont étroitement contrôlés.

Dérive dimensionnelleest plus subtil mais tout aussi dommageable. Sur de longues séries de production, l'usure progressive des matrices élargit les jeux, modifie les surfaces de formage et déplace les emplacements des caractéristiques par petits incréments. Les pièces individuelles peuvent toujours réussir l'inspection, mais la ligne de tendance se déplace régulièrement vers la limite de tolérance-et finit par la dépasser. En surveillant les données dimensionnelles à intervalles réguliers-de comptage, plutôt que de s'appuyer uniquement sur les vérifications du premier-article et du dernier-article, les captures dérivent suffisamment tôt pour planifier la maintenance avant que les rejets ne s'accumulent.

Appuyez sur-Compatibilité des matrices et son effet sur la qualité des pièces

Voici un facteur que même les opérateurs d'emboutissage expérimentés négligent parfois : la meilleure matrice au monde produira des pièces défectueuses si elle fonctionne dans la mauvaise presse. Une presse à matrices progressive doit répondre aux exigences de la matrice sur plusieurs paramètres critiques, et les disparités créent des problèmes qu'aucun ajustement de la matrice ne peut résoudre.

Tonnageest la variable la plus évidente. Chaque opération d'estampage nécessite une quantité calculable de force de presse, et la presse d'estampage progressive doit fournir cette force avec une marge disponible. Les presses sous-dimensionnées s'efforcent de terminer la course, provoquant un formage incohérent et une usure accélérée de la matrice et du châssis de la presse. Les presses surdimensionnées gaspillent de l'énergie mais présentent généralement moins de risques de qualité-à moins que le tonnage excédentaire ne soit pas correctement limité, ce qui peut endommager les composants de la matrice en raison d'un déplacement excessif-.

Type de pressecompte plus que de nombreux acheteurs ne le pensent. Les presses mécaniques produisent un tonnage maximal vers le bas de la course, ce qui les rend idéales pour le découpage et le formage superficiel. Les presses hydrauliques fournissent un tonnage complet tout au long de la course, ce qui convient aux opérations d'emboutissage profond. Les presses servo-offrent des profils de mouvement de glissement programmables-des courbes de vitesse, de temps de séjour et de force réglables qui peuvent être ajustées pour répondre aux exigences spécifiques de la matrice. CommeL'analyse d'Aida America dans MetalForming Magazineexplique, les servopresses maintiennent la disponibilité de l'énergie à basse vitesse là où les presses mécaniques la perdent rapidement, ce qui les rend particulièrement utiles pour les applications de formage exigeantes qui nécessitent un mouvement de coulissement plus lent et contrôlé.

Taille du lit et hauteur de fermeturedoit s'adapter à l'empreinte physique de la matrice. Une presse à matrice progressive avec une surface de lit insuffisante force la matrice à surplomber, créant un support et une déviation inégaux sous charge. Une hauteur de fermeture insuffisante empêche la matrice de se fermer complètement, conduisant à un formage incomplet.

Taux d'AVCinteragit avec l’efficacité de la lubrification, la vitesse d’alimentation du matériau et l’accumulation de chaleur. Faire fonctionner une matrice plus rapidement que prévu augmente la friction, accélère l'usure et peut surcharger le système de lubrification-, ce qui dégrade la qualité des pièces.

Le tableau ci-dessous présente les défauts d'emboutissage les plus courants, leurs causes profondes liées à la matrice et les stratégies de prévention qui les empêchent d'atteindre votre atelier de production :

Notez que chaque ligne de ce tableau relie un défaut de pièce visible à une décision de conception de matrice, à un problème d'état de matrice ou à un facteur de compatibilité de matrice de presse. Ce schéma renforce le principe central qui traverse tout cet article : la qualité de vos pièces embouties n’est jamais indépendante du système d’outillage qui les produit.

Toutefois, la prévention des défauts n'est pas une réussite- ponctuelle. Une matrice qui produit aujourd’hui des pièces impeccables ne le fera pas indéfiniment sans intervention. Chaque coup a un impact microscopique sur les arêtes de coupe, les surfaces de formage et les systèmes d'alignement. La gestion de ce coût-grâce à des programmes de maintenance structurés qui préservent les performances de la matrice tout au long de sa durée de vie de production-est le prochain maillon critique de la chaîne de qualité.

Programmes de maintenance des matrices qui protègent votre investissement

Une matrice d’estampage n’échoue pas d’un seul coup. Il dégrade un coup à la fois-chaque impact émoussant un tranchant de quelques microns, chaque cycle portant une bague de guidage imperceptiblement plus proche de sa limite de jeu. Les pièces sortant de la presse passent peut-être encore l’inspection aujourd’hui, mais sans un programme de maintenance structuré, vous voyez la qualité s’éroder au ralenti. Et au moment où les défauts deviennent évidents, les dommages causés à votre matrice-et vos coûts de production-se sont déjà aggravés.

Pourtant, la maintenance des matrices reste l'un des domaines les plus négligés dans les opérations d'emboutissage. De nombreux magasins le traitent comme une réparation réactive : quelque chose casse, quelqu'un le répare. Cette approche coûte bien plus qu’elle n’économise. La véritable maintenance préventive des matrices d'emboutissage en acier est une discipline planifiée-basée sur les données qui préserve la qualité des pièces, prolonge la durée de vie des matrices et réduit le coût total de chaque pièce produite par l'outil.

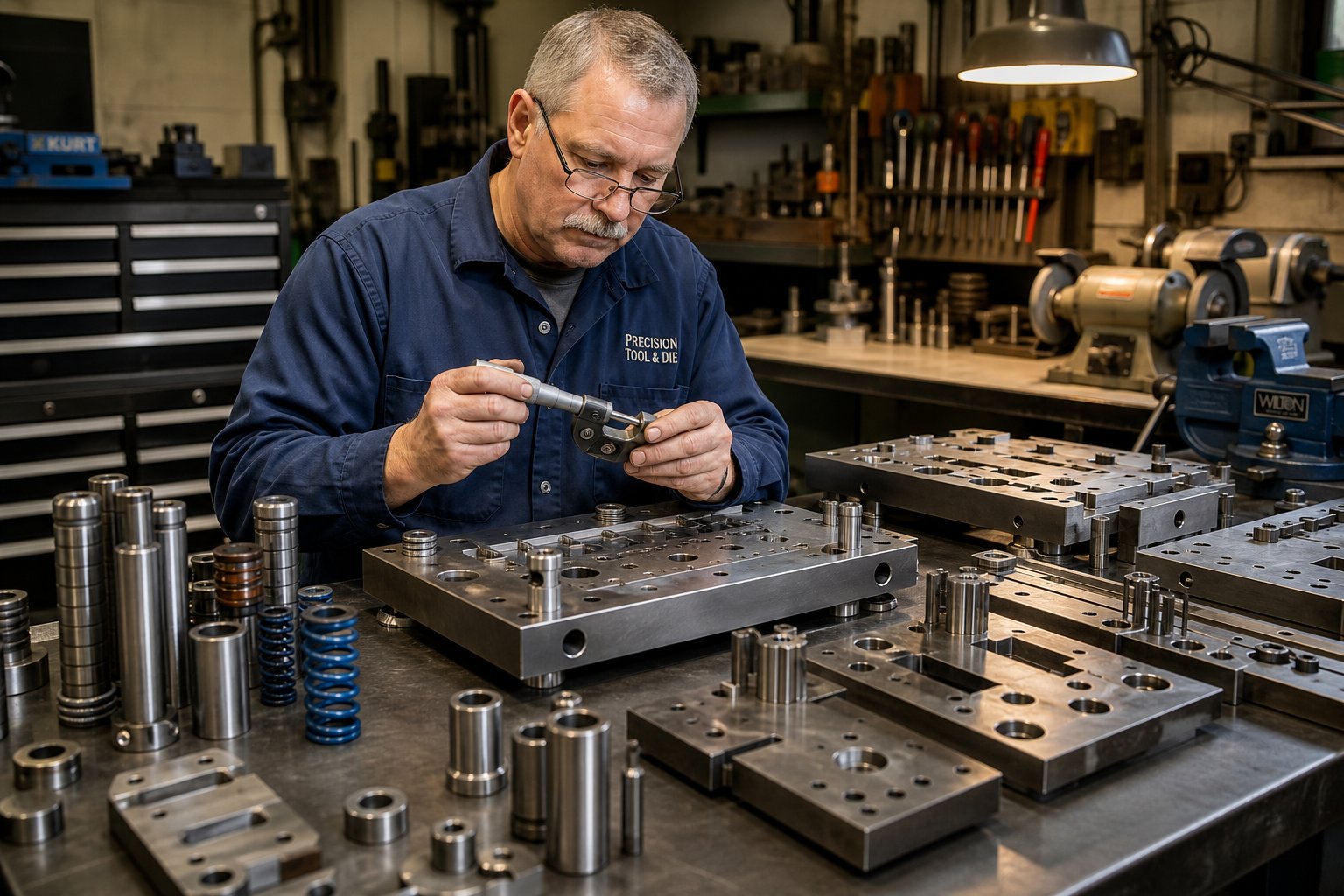

Calendriers de maintenance préventive et réaffûtage

La maintenance préventive n’est pas la même chose que la réparation de matrices. CommeArt Hedrick de Diéologie LLCexplique que si vos activités quotidiennes consistent à réparer des patins cassés, à souder des sections endommagées ou à extraire des pièces coincées d'une matrice d'emboutissage, il s'agit d'une réparation-et cela provient généralement d'une mauvaise conception, d'une mauvaise configuration ou d'un entretien inadéquat. La véritable maintenance préventive implique un affûtage de routine, un remplacement programmé des composants et une inspection systématique-, le tout effectué avant que les problèmes n'atteignent l'atelier de presse.

Une cadence de maintenance pratique fonctionne sur plusieurs horizons temporels :

• Vérifications quotidiennes ou-au niveau de l'équipe :Nettoyez les copeaux et les débris de la matrice, vérifiez les points de lubrification, confirmez que les chemins de ferraille sont dégagés et inspectez visuellement la présence de fissures, de fixations desserrées ou de composants manquants. Ces inspections rapides détectent les premiers problèmes avant qu’ils ne dégénèrent en arrêts de production.
• Inspections hebdomadaires :Mesurez les dimensions clés telles que le jeu du guide et l’usure de la goupille de positionnement. Vérifiez les plaques de dévêtissage, les fonctions défonçables et les ressorts. Enregistrez toute dérive afin que les tendances deviennent visibles au fil du temps.
• Entretien basé sur des intervalles-(par nombre de coups) :En fonction de la dureté du matériau et du volume de production, un entretien plus approfondi est généralement programmé tous les 100 000 à 300 000 courses. Les tâches comprennent le meulage ou le dressage des bords de coupe, la vérification de l'alignement des matrices, la vérification de la planéité des plaques et l'appoint de lubrifiants. Pour les matrices utilisant des matériaux de dureté élevée-ou fonctionnant à des vitesses élevées, augmentez cette cadence.
• Révision majeure :Lorsqu'une matrice approche de sa durée de vie nominale-souvent des centaines de milliers à des millions de coups-ou après un réaffûtage répété atteint la limite d'usure des pièces de la matrice d'emboutissage, planifiez un démontage complet et un audit dimensionnel. C’est le point de décision entre la reconstruction et le remplacement.

Le réaffûtage mérite une attention particulière car il s’agit de l’activité de maintenance de routine la plus impactante. Les arêtes de coupe des poinçons et des ouvertures de matrice se brisent avec le temps, produisant des bavures de plus en plus hautes, des problèmes d'alimentation et une qualité d'arête incohérente sur les pièces finies. Le réaffûtage redonne à ces bords leur netteté d'origine, réinitialisant ainsi efficacement les performances de coupe de la matrice.

Mais le réaffûtage n’est pas aussi simple que de passer une meuleuse plane sur la face d’un poinçon. Utiliser une mauvaise meule-une meule qui se charge plutôt que de se décomposer proprement-génère une chaleur excessive qui peut ramollir ou fissurer l'acier à outils trempé. Le liquide de refroidissement par inondation, la sélection appropriée des meules adaptées à la nuance d'acier à outils et la rectification de l'angle de cisaillement correct sont tous essentiels. Les angles de cisaillement doivent être rectifiés afin que l'action de coupe reste équilibrée, évitant ainsi un déplacement excessif de la pièce et maintenant l'alignement du poinçon-à-matrice. Les éléments petits et fragiles doivent être meulés afin qu'ils pénètrent dans le matériau en dernier, réduisant ainsi les risques de choc et de casse.

Pour les matrices progressives à grand volume, certaines opérations adoptent une stratégie de révision préventive à environ 70 -80 % de la durée de vie prévue de la matrice plutôt que d'attendre les indicateurs de fin de vie-de-. Cette approche évite les échecs à mi-parcours qui interrompent la production au pire moment possible.

Comment la maintenance affecte la qualité et le coût de possession

Le lien entre la maintenance et la qualité des pièces n'est pas abstrait -il est mesurable sur la presse. Une matrice fraîchement affûtée produit des pièces avec des zones de cisaillement propres, des bavures minimes et des dimensions constantes. À mesure que les arêtes de coupe s'usent entre les cycles de maintenance, la hauteur des bavures augmente, la qualité des arêtes se dégrade et la variation dimensionnelle augmente. Les pièces peuvent encore techniquement passer l’inspection pendant un certain temps, mais la marge diminue tous les mille coups.

Si rien n’est fait, cette dégradation progressive déclenche une cascade de problèmes secondaires. Les bavures plus hautes nécessitent des opérations d'ébavurage qui augmentent le coût et la durée du cycle. La dérive dimensionnelle oblige les opérateurs à ajuster la presse ou à caler la matrice-solutions rapides qui masquent le véritable problème. Les défauts de surface dus aux sections de formage usées entraînent des refus de lots et des plaintes de clients. Finalement, une panne catastrophique -un poinçon cassé, un bloc de matrice fissuré, une bande coincée- arrête complètement la production et nécessite une réparation d'urgence à un coût élevé.

C’est là que la réflexion sur le coût total de possession transforme la façon dont vous évaluez les investissements en outillage. Considérez deux scénarios : une matrice à moindre coût-construite à partir de matériaux standards avec un minimum d'ingénierie, par rapport à un ensemble de matrices d'emboutissage de métal-de qualité supérieure construite à partir d'aciers à outils de qualité supérieure avec un traitement thermique optimisé et des composants rectifiés avec précision-. La matrice la moins chère coûte moins cher au départ, mais s'use plus rapidement, nécessite un réaffûtage plus fréquent, produit plus de déchets à mesure qu'elle se dégrade et atteint sa fin de vie--plus tôt. La matrice haut de gamme coûte plus cher au départ, mais dure plus longtemps entre les intervalles de maintenance, maintient les tolérances de manière plus cohérente et produit beaucoup plus de pièces avant son remplacement.

Les estimations de l'industrie suggèrent que les coûts de maintenance annuels représentent généralement environ 5 - 10 % du prix d'achat initial d'une matrice, et les matrices peuvent nécessiter un réaffûtage tous les 50 000 à 200 000 coups en fonction du matériau et de la complexité. Une matrice de qualité inférieure-qui doit être réaffûtée deux fois plus souvent-ou remplacée des années avant la date prévue - efface rapidement son avantage de prix initial.

La qualité des matrices et la maintenance sont des facteurs indissociables de l’économie totale de la production. Une matrice bien-construite avec un programme de maintenance discipliné produit plus de pièces, à un coût par pièce-inférieur, avec moins de défauts qu'une alternative moins chère qui s'use rapidement et nécessite une intervention constante.

Pour les professionnels des achats, cela signifie que la comparaison pertinente n’est pas le prix du produit par rapport au prix du produit. Il s'agit du coût total par pièce acceptable sur le cycle de vie complet de l'outillage-y compris la main d'œuvre de maintenance, les consommables de réaffûtage, les temps d'arrêt, les rebuts et le calendrier de remplacement. Ce calcul favorise presque toujours l'outil de qualité supérieure-.

Signe qu'une matrice a besoin d'être réparée ou remplacée

Même avec un programme de prévention solide, les conditions dans l'atelier de presse ne suivent pas toujours le calendrier. Savoir quoi rechercher entre les intervalles de maintenance planifiés aide les opérateurs et les ingénieurs à détecter les problèmes rapidement-avant qu'ils ne deviennent coûteux. Surveillez ces panneaux d'avertissement sur vos sabots de matrice, vos sections de coupe et vos surfaces de formage :

• Augmentation de la hauteur des bavures :L’indicateur précoce le plus fiable de l’usure des tranchants. Si les mesures de bavure tendent à augmenter lors de contrôles d'échantillons consécutifs, la matrice doit être affûtée-quelle que soit sa position dans le programme de maintenance.
• Décalage dimensionnel sur pièces embouties :Les caractéristiques qui dérivent vers ou au-delà des limites de tolérance signalent une usure des surfaces de positionnement, des broches pilotes ou des composants de guidage. Mesurez à intervalles réguliers-de comptage de coups, pas seulement au début et à la fin d'une course.
• Défauts de surface sur les pièces :Des rayures, des marques de grippage ou des lignes de matrice apparaissant sur les surfaces formées indiquent des inserts de formage usés ou endommagés, une lubrification inadéquate ou une accumulation de matériau sur les surfaces de matrice.
• Besoins accrus en matière de force de presse :Une augmentation constante de la charge de la presse ou de la consommation de courant pendant le fonctionnement suggère un émoussement de la lame, une friction accrue due aux surfaces usées ou une panne de lubrification. La surveillance des tendances en matière de puissance et de force fournit un déclencheur objectif-basé sur des données pour la maintenance.
• Usure visible de la matrice :Les surfaces de came grippées, les goupilles de guidage usées, les blocs de matrice déformés ou les arêtes de coupe ébréchées apparentes lors de l'inspection visuelle constituent des conditions d'arrêt-et-de service immédiates.
• Ressorts cassés ou fatigués :Les ressorts qui se brisent avant leur cycle de vie prévu indiquent généralement un problème de conception -une déflexion excessive ou une spécification incorrecte. Mais les ressorts approchant de la fin de leur durée de vie nominale doivent être remplacés de manière proactive lors de la maintenance planifiée, et non après une défaillance à mi--exécution.
• Taux de rebut en hausse ou alarmes SPC :Les données statistiques de contrôle de processus tendant vers les limites de contrôle-même si les pièces n'ont pas encore échoué à l'inspection-constituent un signal objectif indiquant que l'état de la matrice se dégrade et qu'une intervention est justifiée.
• Fixations desserrées, chevilles manquantes ou sections décalées :Tout desserrage des pièces de la matrice d'emboutissage compromet l'alignement et introduit une incohérence qui s'aggrave rapidement sous des charges répétées sur la presse.

Construire une culture dans laquelle les opérateurs surveillent activement ces indicateurs-plutôt que d'attendre des rejets visibles-est ce qui différencie les magasins qui maintiennent la qualité de ceux qui la recherchent. Suivez la hauteur des bavures, la largeur de bande de cisaillement-, les dimensions critiques et les courbes de puissance de pression- en tant que déclencheurs de maintenance quantitative. Lorsque les données indiquent qu'il est temps, agissez avant que les pièces ne vous racontent la même histoire sous la forme de lots rejetés.

L'entretien protège la matrice. Mais le système plus large qui garantit une qualité constante-sur différentes pièces, différents matériaux et différents secteurs-repose sur quelque chose qui va au-delà d'un simple outil ou d'un simple programme de maintenance. Il s'appuie sur des systèmes de gestion de la qualité formalisés, des certifications et des normes spécifiques au secteur-qui soumettent chaque processus à des critères documentés et vérifiables.

Normes industrielles et certifications de qualité pour les matrices d'emboutissage de tôle

Un logo de certification sur le site Internet d'un fournisseur ne vous dit presque rien. Ce qui compte, c'est ce que cette certification exige réellement en coulisses :-les contrôles de processus, la rigueur de la documentation, la discipline d'inspection et les systèmes d'amélioration continue qui façonnent directement la façon dont vos pièces d'emboutissage métallique progressif sont fabriquées. Les acheteurs qui comprennent ces distinctions prennent des décisions d’approvisionnement plus précises. Ceux qui n’y parviennent pas finissent par comparer les logos au lieu des capacités.

Certifications de qualité expliquées aux acheteurs

ISO 9001:2015est la référence universelle. Cela nécessite un système de gestion de la qualité documenté couvrant le contrôle des processus, la réflexion basée sur les risques, les calendriers d'étalonnage, les audits internes et les procédures d'actions correctives. Pour un fabricant de matrices d'emboutissage, la norme ISO 9001 signifie que l'atelier dispose de processus structurés pour gérer la construction des matrices, l'approvisionnement en matériaux et l'inspection. Cependant, c'est le caspasexiger un contrôle statistique des processus, des méthodologies formalisées de prévention des défauts comme l'AMDEC ou des procédures d'approbation des pièces de production. Il s'agit de la norme minimale acceptable pour toute opération de découpe et d'emboutissage réputée-mais elle laisse des lacunes importantes pour les applications critiques en matière de sécurité-ou à volume élevé-.

IATF 16949:2016s'appuie sur toutes les exigences ISO 9001 et ajoute des mandats-spécifiques à l'automobile qui placent considérablement la barre plus haut. Un fournisseur d'emboutissage progressif certifié IATF 16949 doit mettre en œuvre cinq outils de qualité de base : la planification avancée de la qualité des produits (APQP), le processus d'approbation des pièces de production (PPAP), l'analyse des modes de défaillance et de leurs effets (AMDEC), le contrôle statistique des processus (SPC) et l'analyse du système de mesure (MSA). Au-delà des outils, cela nécessite une protection contre les erreurs (poka-yoke) conçue dans les matrices d'emboutissage, une gestion de la sécurité des produits pour les composants structurels, des systèmes de suivi des garanties liés aux paramètres de fabrication et une planification d'urgence en cas de panne d'équipement. Les audits de surveillance ont lieu tous les 6 à 12 mois-avec des audits inopinés possibles à tout moment. Pour les acheteurs qui s'approvisionnent en pièces embouties de précision progressives destinées aux plates-formes automobiles, l'IATF 16949 n'est pas facultatif ; c'est le coût d'entrée.

AS9100:Dsert l'aérospatiale et la défense. Construit sur la norme ISO 9001:2015, il ajoute la gestion de la configuration, l'inspection du premier article selon AS9102, la prévention des pièces contrefaites et une gestion améliorée des risques.Traçabilité des matièresles exigences sont parmi les plus strictes de tous les secteurs.-les enregistrements doivent être conservés pendant toute la durée de vie du produit plus un an, et la traçabilité doit s'étendre aux sous-traitants manipulant des matériaux d'emboutissage progressif tels que les alliages de titane et les aciers inoxydables spéciaux. Les grands noms de l'aérospatiale tels que Boeing, Airbus et Lockheed Martin exigent l'AS9100:D de leur chaîne d'approvisionnement sans exception.

Une quatrième norme à noter estOIN 13485, qui régit la fabrication des dispositifs médicaux. Cela nécessite des contrôles de conception, une identification unique des appareils (UDI), une validation des processus et une surveillance post-marché. Le règlement sur le système qualité de la FDA (21 CFR Part 820) ajoute des exigences supplémentaires en matière d'enregistrement de l'historique des appareils et de documentation sur la biocompatibilité des matériaux-faisant du marquage médical l'un des secteurs les plus exigeants en documentation-.

L’essentiel pour les acheteurs : ces certifications ne sont pas interchangeables. Un fournisseur certifié ISO 9001 n'a pas démontré la rigueur de la prévention des défauts de l'IATF 16949 ou la discipline de traçabilité de l'AS9100:D. Faire correspondre la certification à votre secteur d'activité n'est pas une formalité-c'est une décision de contrôle qualité.

Comment les exigences de qualité diffèrent selon l'industrie

Les attentes en matière de qualité varient considérablement en fonction de l'endroit où aboutissent vos pièces estampées. Un support automobile, une plaque de montage pour l'aérospatiale, un composant d'instrument chirurgical et un bouclier électronique grand public commencent tous par des matrices d'emboutissage de tôle coupant et formant des supports plats-mais les normes qui entourent chacun d'eux sont très différentes.

L'automobile exige la norme IATF 16949 avec des packages de documentation PPAP complets, des études de capacité de processus montrant des valeurs Cpk de 1,67 ou plus pour les caractéristiques critiques pour la sécurité-et une surveillance SPC à chaque cycle de production. L'emboutissage progressif de l'acier au carbone pour les supports structurels, par exemple, nécessite non seulement une précision dimensionnelle, mais aussi une preuve statistique que le processus peut maintenir cette précision sur des centaines de milliers de cycles. La traçabilité des matériaux relie chaque lot de bobines à chaque pièce finie.

L'aérospatiale resserre encore les tolérances et ajoute des couches de contrôle de configuration. Les rapports d'inspection du premier article selon AS9102 nécessitent une vérification complète des dimensions et de la documentation avant le début de la production. Les programmes de prévention des pièces contrefaites vérifient l’authenticité des matériaux tout au long de la chaîne d’approvisionnement. De nombreux projets aérospatiaux nécessitent une conservation des enregistrements de 10 à 20 ans pour les composants critiques du vol.

L'estampillage des dispositifs médicaux s'effectue sous la surveillance de la FDA avec des processus validés qui doivent être documentés, contrôlés et reproductibles. Les fichiers d'historique de conception suivent chaque décision, depuis la conception jusqu'à la production. La surveillance post-du marché signifie que la traçabilité ne s'arrête pas à l'expédition-elle s'étend tout au long de la durée de vie de l'appareil.

Les produits électroniques et de consommation nécessitent généralement la norme ISO 9001 comme référence, avec des tolérances de ±0,05 à ±0,10 mm pour les connecteurs et les composants de blindage. Les exigences en matière de documentation sont plus légères, mais les normes cosmétiques pour les pièces visibles peuvent être étonnamment exigeantes.

Le tableau ci-dessous consolide ces différences dans un cadre de comparaison pratique pour les professionnels des achats évaluant les fournisseurs dans tous les secteurs :

Utilisez cette comparaison comme liste de contrôle lorsque vous engagez des fournisseurs potentiels. Si vos pièces servent à la chaîne d'approvisionnement automobile et que votre fournisseur n'est titulaire que de la norme ISO 9001, il lui manque la discipline de processus-FMEA, SPC, PPAP-qu'impose l'IATF 16949. Si vos matrices d'emboutissage de tôle produisent des composants aérospatiaux et que le fournisseur ne peut pas démontrer sa capacité d'inspection du premier article AS9102, il s'agit d'une lacune disqualifiante et non d'un problème mineur.

Les certifications vérifient que le fournisseursystèmesrépondre aux normes de l’industrie. Mais les systèmes à eux seuls ne garantissent pas les résultats.-ce qui compte également, c'est de savoir si un fournisseur dispose des capacités techniques, de l'équipement et de la profondeur d'ingénierie nécessaires pour exécuter ces systèmes. Cette distinction est précisément ce qui différencie un fournisseur adéquat du bon partenaire en matière de matrices d'emboutissage pour votre application spécifique.

Comment évaluer et sélectionner un partenaire de matrice d'emboutissage

Les certifications confirment que le système de gestion de la qualité d'un fournisseur répond à une norme documentée. Mais un certificat accroché au mur n'usine pas un bloc de matrice avec une tolérance de ±5-microns ni ne prédit le retour élastique sur l'acier avancé à haute résistance-. La vraie question est de savoir si un fabricant de matrices d’emboutissage dispose de la profondeur d’ingénierie, de la précision des équipements et du contrôle des processus pour tenir systématiquement les promesses de ces systèmes. Pour évaluer cela, il faut regarder au-delà des qualifications et des capacités, de manière systématique.

Que vous recherchiez une seule matrice progressive ou que vous qualifiiez-un partenaire à long terme dans le cadre de plusieurs programmes, les critères d'évaluation ci-dessous vous fournissent un cadre structuré pour distinguer les fabricants de matrices progressives compétents de ceux qui cochent simplement des cases.

Capacités clés à évaluer chez un fabricant de matrices

Imaginez que deux fournisseurs soumettent des devis identiques pour la même matrice d'estampage progressif. Même prix, même délai, même certification. Comment décidez-vous? La réponse réside dans ce que chaque fournisseur contrôle réellement sous son propre toit-et dans quelle mesure son équipe d'ingénierie s'engage avec votre pièce avant que l'acier ne soit coupé.

Voici les capacités essentielles à évaluer, classées en fonction de leur impact sur la qualité des matrices et les résultats de production :

1. Capacités de conception et de simulation-en interne :Le fournisseur effectue-t-il une analyse de faisabilité, une modélisation CAO et une simulation IAO-y compris une analyse par éléments finis pour le flux de matériaux, l'amincissement et la prévision du retour élastique-en utilisant sa propre équipe d'ingénierie ? Les fournisseurs qui externalisent la simulation perdent un retour d’information direct entre l’analyste et le concepteur de matrices, ce qui ralentit les itérations et introduit des lacunes de communication.
2. Équipement d'usinage de précision :Recherchez des centres d'usinage CNC multi-axes, des électroérosions à fil avec une capacité de positionnement inférieure-micronique et des équipements de rectification à gabarit. Ce ne sont pas des articles de luxe-ils constituent la base pour produire des composants de matrice qui conservent les jeux et les finitions de surface évoqués tout au long de cet article. Renseignez-vous sur l'âge de la machine, les calendriers de maintenance et les enregistrements d'étalonnage.
3. Capacité de traitement thermique :Le fournisseur contrôle-t-il le traitement thermique en interne-ou chaque bloc de matrice est-il expédié à un tiers ? Le durcissement sous vide, le revenu et la nitruration en interne-donnent au fabricant un contrôle direct sur les profils de dureté et la stabilité dimensionnelle qui déterminent la durée de vie des matrices. Le traitement thermique externalisé ajoute des délais de livraison, des risques de transport et une variable de qualité critique que le constructeur de matrices ne peut pas surveiller directement.
4. Systèmes de contrôle qualité :Les machines à mesurer tridimensionnelles (MMT), les systèmes de balayage optique et les testeurs de rugosité de surface doivent constituer un équipement standard-et non des demandes spéciales. Demandez comment les données d’inspection sont réinjectées dans le processus de fabrication. Un magasin qui mesure mais n’agit pas sur les tendances documente simplement les problèmes plutôt que de les prévenir.
5. Expertise matière :Les services d’estampage progressifs couvrent tout, de l’acier au carbone doux au titane et au cuivre-béryllium. Votre fournisseur doit démontrer une expérience directe avec le matériau et l'épaisseur spécifiques dont vous avez besoin d'estampage -pas seulement une volonté d'essayer. Le comportement des matériaux pendant le formage varie considérablement et cette expertise se reflète dans la sélection du jeu, les stratégies de lubrification et la précision de la simulation.
6. Processus d’essai et validation itérative :Comment le fournisseur gère-t-il les essais ? Un processus d'essai rigoureux comprend la production d'échantillons sur le matériau prévu, une inspection dimensionnelle complète par rapport aux valeurs nominales CAO, une mesure du retour élastique, une documentation de la hauteur des bavures et un ajustement itératif de la matrice jusqu'à ce que chaque fonctionnalité soit conforme aux spécifications. Les raccourcis ici-sauter les mesures d'échantillons, approuver les pièces visuellement plutôt que dimensionnellement-sont des signaux d'alarme qui apparaîtront comme des problèmes de qualité pendant la production.

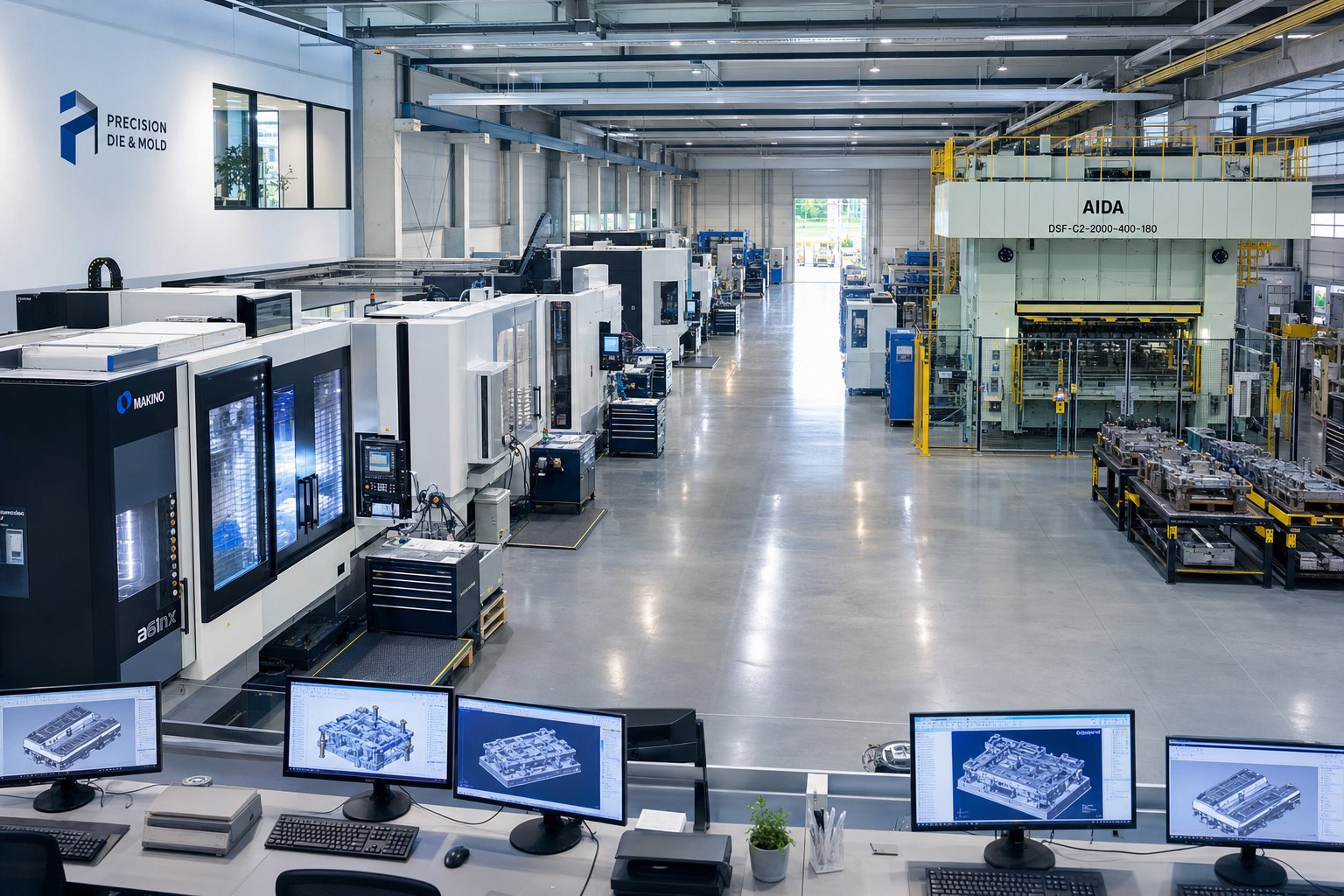

Pourquoi l’intégration verticale de ces capacités est-elle si importante ? Parce que chaque étape de la fabrication des matrices alimente directement la suivante. Lorsque la conception, l’usinage, le traitement thermique, l’assemblage, les essais et l’inspection se déroulent tous au sein d’une même installation, les boucles de rétroaction sont immédiates. Un machiniste qui remarque une condition inhabituelle lors de l'électroérosion à fil peut se rendre au bureau du concepteur. Une anomalie de traitement thermique déclenche une ré-inspection le jour même, et non deux semaines plus tard lorsque les pièces reviennent d'un fournisseur extérieur. Commerecherche sur la fabrication verticalement intégréele confirme, le fait de conserver les opérations critiques en interne-réduit les erreurs, permet une résolution plus rapide des problèmes et garantit des normes de qualité cohérentes depuis les matières premières jusqu'à la validation finale.

Les chaînes d'approvisionnement fragmentées-dans lesquelles la conception se déroule dans une entreprise, l'usinage dans une autre, le traitement thermique dans une troisième et l'assemblage ailleurs-introduisent des retards de transfert, des lacunes de communication et des angles morts en matière de responsabilité à chaque transition. Pour un outil de précision comme une matrice d'estampage, où des tolérances au niveau du micron- doivent survivre à plusieurs étapes de fabrication, ces écarts ne sont pas des risques théoriques. Ils constituent la source la plus courante de défauts de qualité que les acheteurs découvrent seulement une fois que la matrice atteint la presse.

Passer de la recherche aux décisions prêtes pour les appels d'offres-

Vous avez lu des informations sur les critères de qualité, les principes de conception, les processus de fabrication et les aspects économiques de la maintenance. Comment traduire tout cela en décisions d’approvisionnement concrètes ? L'écart entre comprendre ce qui fait la qualité d'une matrice et trouver un fournisseur qui la livre est le point où de nombreuses équipes d'approvisionnement stagnent. Voici comment y remédier.

Définissez vos besoins avant de contacter qui que ce soit.Spécifiez le matériau et l'épaisseur de la pièce, les tolérances critiques, le volume annuel et toutes les exigences de certification spécifiques au secteur. Incluez les attentes en matière de finition de surface, les hauteurs de bavures acceptables et si des opérations secondaires telles que le taraudage ou le placage sont nécessaires. Plus vous définissez dès le départ vos exigences avec précision, plus vos devis seront comparables-et moins les fournisseurs de chambres auront à remplir leurs prix d'ambiguïté. Commemeilleures pratiques en matière d'approvisionnementSoulignons que les appels d'offres fondés sur des spécifications clairement définies permettent une comparaison objective et évitent les-va-et-vient-coûteux qui retardent les cycles d'approvisionnement.

Demandez de la documentation sur les capacités, pas seulement les prix.Demandez des listes d'équipements, des détails sur le système d'inspection, des certifications de matériaux pour les travaux récents et des exemples de rapports d'essai. Un fabricant de matrices d’emboutissage de métaux qui partage volontiers ces informations démontre sa confiance dans son processus. Celui qui dévie ou fournit des réponses vagues n’aura peut-être pas la profondeur dont vous avez besoin.

Évaluez des échantillons d’essai avant de vous engager sur des volumes de production.L'inspection du premier article n'est pas une formalité -c'est votre dernière ligne de défense avant de passer à l'échelle. Mesurez les échantillons de manière indépendante si possible. Comparez les résultats avec vos propres tolérances, et pas seulement avec les données-déclarées par le fournisseur.

Lors de la présélection de fournisseurs d'emboutissages progressifs, confirmez ces attributs par rapport à votre cadre d'évaluation :

• Contrôle de processus de bout en bout-à- : YICHEN, par exemple, couvre le flux de travail complet abordé tout au long de cet article-de l'analyse de faisabilité et de la simulation IAO à l'usinage de précision, aux essais et à l'inspection finale-en une seule opération. Ce type de capacité intégrée illustre le modèle intégré verticalement qui réduit le risque de transfert et centralise la responsabilité de la qualité.
• Expérience démontrée avec la complexité de vos matériaux et de vos pièces :Demandez des études de cas ou des échantillons de pièces dans des matériaux et des géométries similaires. Les performances passées sur des travaux comparables constituent le meilleur indicateur des résultats futurs.
• Partage de données transparent et de qualité :Les fournisseurs qui partagent de manière proactive les données SPC, les rapports CMM et le suivi de la durée de vie des matrices démontrent une culture de la qualité-pas seulement un certificat de qualité.
• Contrats de maintenance et de support :Confirmez si le fournisseur propose une maintenance continue des matrices, des services de réaffûtage et une assistance technique après l'expédition de la matrice. Une entreprise d'emboutissage progressive qui disparaît après livraison vous laisse gérer seul la dégradation des outillages.
• Évolutivité et planification des capacités :Vérifiez que le fournisseur peut gérer vos volumes actuels et évoluer avec votre programme. Renseignez-vous sur la capacité de la presse, les horaires des équipes et la manière dont ils gèrent les pics de charge de travail sans compromettre les délais ou la qualité.

Une dernière considération qui différencie un bon approvisionnement d'un excellent approvisionnement : évaluez l'engagement technique du fournisseur pendant le processus de devis lui-même. Un fabricant de matrices d'emboutissage de métaux qui pose des questions détaillées sur la fonction de votre pièce, les priorités de tolérance et l'environnement de production-avant de proposer un devis- réfléchit à la faisabilité qui évite des surprises coûteuses en aval. Un fournisseur qui fait un devis strictement à partir d'un dessin sans poser de questions fixe le prix d'une pièce et ne conçoit pas une solution.

Le bon partenaire ne se contente pas de construire une matrice à imprimer. Ils apportent une expertise en matière de conception-pour-fabrication, une validation basée sur la simulation-et une connaissance des processus qui améliorent votre pièce, accélèrent votre lancement et réduisent votre coût total. Trouver ce partenaire ne consiste pas à choisir le devis le plus bas-il s'agit d'appliquer systématiquement le cadre de qualité que cet article a présenté à chaque fournisseur de votre liste restreinte.

Avec les bons critères d'évaluation en main et l'identification d'un partenaire qualifié en matière de matrices d'emboutissage, la dernière étape consiste à rassembler ces principes dans un -processus de prise de décision-reproductible qui relie directement les investissements dans la qualité des matrices aux résultats de production et aux-performances en termes de coûts à long terme.

Transformer les connaissances en matière de qualité des matrices en résultats de production

Chaque section de cet article a suivi le même fil conducteur : la qualité des matrices et de l'emboutissage progressifs n'est pas un attribut unique que vous pouvez inspecter à la fin d'un cycle de production. C'est le résultat cumulatif de décisions prises au sein d'une chaîne interconnectée -chaque maillon renforçant ou sapant le suivant.

La chaîne de qualité, de la conception des matrices à la pièce finie

Considérez comment la chaîne se connecte. Les décisions de conception-optimisation des jeux, disposition des bandes, sélection des matériaux des composants-établissent le plafond de ce que la matrice peut réaliser. Le choix des matériaux et les processus de traitement thermique confèrent à chaque composant la dureté, la ténacité et la résistance à l'usure nécessaires pour maintenir ces performances sous des millions de coups de presse. L'usinage de précision traduit l'intention de conception en géométrie physique mesurée en microns. La validation des essais confirme que chaque spécification survit à la transition de l'écran à l'acier. Les programmes de maintenance préservent ces spécifications tout au long de la durée de vie de la filière. Et le résultat, lorsque chaque lien tient, est une qualité de pièce constante au coût par pièce-le plus bas possible.

Rompre n'importe quel maillon-ignorer la simulation, précipiter le traitement thermique, négliger les calendriers de réaffûtage-et c'est toute la chaîne qui se dégrade. Les emboutissages progressifs qui ont réussi l'inspection à la course 10 000 commencent à dériver à la course 200 000. Les taux de rebut grimpent. Les coûts par-pièce augmentent tranquillement. L'opération de matriçage et d'emboutissage qui semblait-rentable sur une feuille de devis devient une responsabilité permanente dans l'atelier de production.

Investir dans la qualité des matrices dès le départ-grâce à une conception rigoureuse, à des matériaux appropriés, à une fabrication de précision et à une maintenance disciplinée-réduit les coûts totaux de production et les taux de défauts tout au long de la durée de vie de l'outil de manière bien plus fiable que les économies réalisées sur l'achat initial de l'outillage.

Appliquer ces principes à votre prochain projet

La connaissance sans action n'est qu'une simple lecture. Voici une liste de contrôle concise pour traduire tout ce qui est contenu dans cet article en de meilleures décisions d'approvisionnement et de production :

• Définir des critères de qualité mesurables avant le sourcing :Spécifiez les tolérances dimensionnelles, les hauteurs de bavures acceptables, les exigences en matière d'état de surface et la durée de vie prévue de la matrice en courses -et non de vagues attentes de "bonne qualité".
• Évaluez les fournisseurs par rapport au cycle de vie complet de la fabrication :Évaluez la capacité de conception, la précision d’usinage, le contrôle du traitement thermique, les processus d’essai et les systèmes d’inspection dans un seul package intégré.
• Donnez la priorité aux partenaires dotés de fonctionnalités de simulation et-internes :Les fabricants de matrices et d'emboutissage progressifs verticalement intégrés qui contrôlent l'analyse de faisabilité jusqu'à l'inspection finale réduisent le risque de transfert et fournissent des résultats plus cohérents.
• Établir dès le départ des contrats de maintenance :Définissez des intervalles de réaffûtage, des inventaires de composants de rechange et des protocoles de surveillance des performances avant que la matrice n'entre en production-et non après que la qualité commence à baisser.
• Vérifiez les certifications industrielles pertinentes :Adaptez le système de gestion de la qualité du fournisseur aux exigences de votre secteur-IATF 16949 pour l'automobile, AS9100 :D pour l'aérospatiale, ISO 13485 pour le médical-et confirmez qu'il met activement en pratique les exigences de la certification.
• Suivez le coût total de possession, et pas seulement le prix de l'outillage :Tenez compte des coûts de maintenance, de la durée de vie prévue des matrices, des taux de rebut et du risque d'indisponibilité lorsque vous comparez les devis. Le prix le plus bas offre rarement le coût par pièce le plus bas.

Pour les lecteurs prêts à mettre ces principes en pratique,YICHENpropose une consultation-sur-le flux de travail de production couvrant la faisabilité, la simulation IAO, l'usinage de précision, les essais et l'inspection-un point de départ pratique pour les responsables d'approvisionnement et les ingénieurs qui explorent des solutions de matrices d'estampage personnalisées.

Questions fréquemment posées sur les matrices et les emboutissages de haute qualité

1. Qu'est-ce qu'une matrice dans la fabrication et en quoi diffère-t-elle d'un moule ?

Une matrice est un outil de précision-installé dans une presse à emboutir qui coupe, plie ou forme une tôle solide dans une forme définie grâce à une force mécanique contrôlée. Contrairement aux moules, qui façonnent un matériau fondu ou liquide à l’intérieur d’une cavité, les matrices agissent sur le métal solide par cisaillement et déformation plastique. Les matrices servent de modèles principaux qui rendent la production en série de pièces métalliques reproductibles - chaque géométrie de poinçon, rayon de courbure et arête de coupe à l'intérieur de la matrice dicte la forme du composant fini. Les matrices progressives, par exemple, peuvent effectuer des dizaines d'opérations en séquence à mesure qu'une bande métallique avance dans les stations, produisant des milliers de pièces identiques par heure.

2. Comment mesurez-vous la qualité des matrices d’emboutissage et des pièces estampées ?

La qualité des matrices d'estampage est mesurée à l'aide de plusieurs critères quantifiables : tolérances dimensionnelles sur les caractéristiques critiques (souvent maintenues en dessous de 10 micromètres pour un travail de précision), état de surface mesuré par les valeurs Ra, durée de vie de la matrice en coups de presse totaux et exécution-pour-cohérence sur toute la durée de vie de production de l'outil. Pour les pièces estampées, les indicateurs clés incluent la précision dimensionnelle (généralement ±0,05 mm à ±0,20 mm selon le niveau de précision), l'état des bords et la hauteur des bavures, l'écart de planéité, l'intégrité de la surface sans rayures ni grippages, la rétention des propriétés du matériau après formage et la précision de l'angle de pliage. Les acheteurs devraient exiger des critères numériques spécifiques plutôt que d'accepter de vagues allégations de qualité de la part des fournisseurs.

3. Quelle est la différence entre les matrices progressives, les matrices composées et les matrices de transfert ?

Les matrices progressives contiennent plusieurs stations en séquence et effectuent des opérations successives -perçage, pliage, formage, découpe- à mesure qu'une bande métallique avance d'un pas par course de presse. Ils excellent dans les -grands volumes (plus de 100 000 pièces) nécessitant des tolérances serrées sur des pièces de petite à-taille moyenne. Les matrices composées effectuent plusieurs opérations de coupe simultanément en un seul passage, ce qui les rend idéales pour les pièces plates nécessitant des fonctionnalités de coupe multiples-précises, mais limitées aux opérations de coupe-uniquement. Les matrices de transfert fonctionnent avec des pièces discrètes qui sont physiquement déplacées entre des stations indépendantes, s'adaptant à des géométries plus grandes ou plus complexes telles que des cadres et des coques embouties qui ne peuvent pas rester attachées à une bande de support. Le choix dépend de la taille, de la complexité, du volume et du budget de la pièce.

4. Pourquoi la maintenance des matrices est-elle importante pour la qualité des pièces embouties et le coût de production ?

La maintenance des matrices affecte directement à la fois la qualité des pièces et le coût total de possession. Chaque coup de presse émousse de manière microscopique les arêtes de coupe et porte les surfaces de formage, augmentant progressivement la hauteur des bavures, élargissant les tolérances et dégradant la finition de surface des pièces estampées. Sans maintenance préventive-réaffûtage programmé, remplacement des composants et inspections systématiques-cette dégradation se traduit par des taux de rebut plus élevés, des temps d'arrêt imprévus et, finalement, une défaillance catastrophique de la matrice. Les données de l'industrie suggèrent que les coûts de maintenance annuels représentent environ 5 - 10 % du prix d'achat d'une matrice, avec un réaffûtage nécessaire tous les 50 000 à 200 000 coups. Une matrice haut de gamme bien entretenue produit systématiquement plus de pièces à un coût par pièce inférieur à celle d'une matrice moins chère qui s'use rapidement et nécessite une réparation réactive constante.

5. Quelles certifications un fournisseur de matrices d'emboutissage doit-il avoir pour les pièces automobiles ou aérospatiales ?

Pour les applications automobiles, les fournisseurs doivent détenir la certification IATF 16949, qui requiert cinq outils de qualité de base : APQP, PPAP, FMEA, SPC et MSA, ainsi qu'une vérification des erreurs et une gestion de la sécurité des produits. La norme ISO 9001 à elle seule est insuffisante pour le secteur automobile car elle manque d'exigences en matière de contrôle statistique des processus et de prévention formalisée des défauts. Pour les pièces aérospatiales, la certification AS9100:D est essentielle, ajoutant l'inspection du premier article selon AS9102, la gestion de la configuration, la prévention des pièces contrefaites et la traçabilité des matériaux s'étendant aux sous-traitants avec une conservation des dossiers de 10 à 20 ans. L'estampillage des dispositifs médicaux nécessite la norme ISO 13485 ainsi que la conformité à la norme FDA 21 CFR Part 820. Faire correspondre la certification à votre secteur d'activité spécifique est une décision de contrôle qualité et non une formalité.
