Qu'est-ce qu'une matrice d'estampage à chaud et pourquoi c'est important

Imaginez que vous recherchiez "matrice de marquage à chaud" et atterrissez sur une page qui parle de films d'emballage de luxe alors que vous avez réellement besoin d'un outil de durcissement pour presse automobile, ou vice versa. Cette déconnexion se produit constamment car le même terme couvre deux processus industriels très différents. Avant d'explorer les raisons pour lesquelles les matrices s'usent prématurément, vous avez besoin d'une idée claire de ce que sont réellement ces outils et du contexte qui s'applique à votre situation.

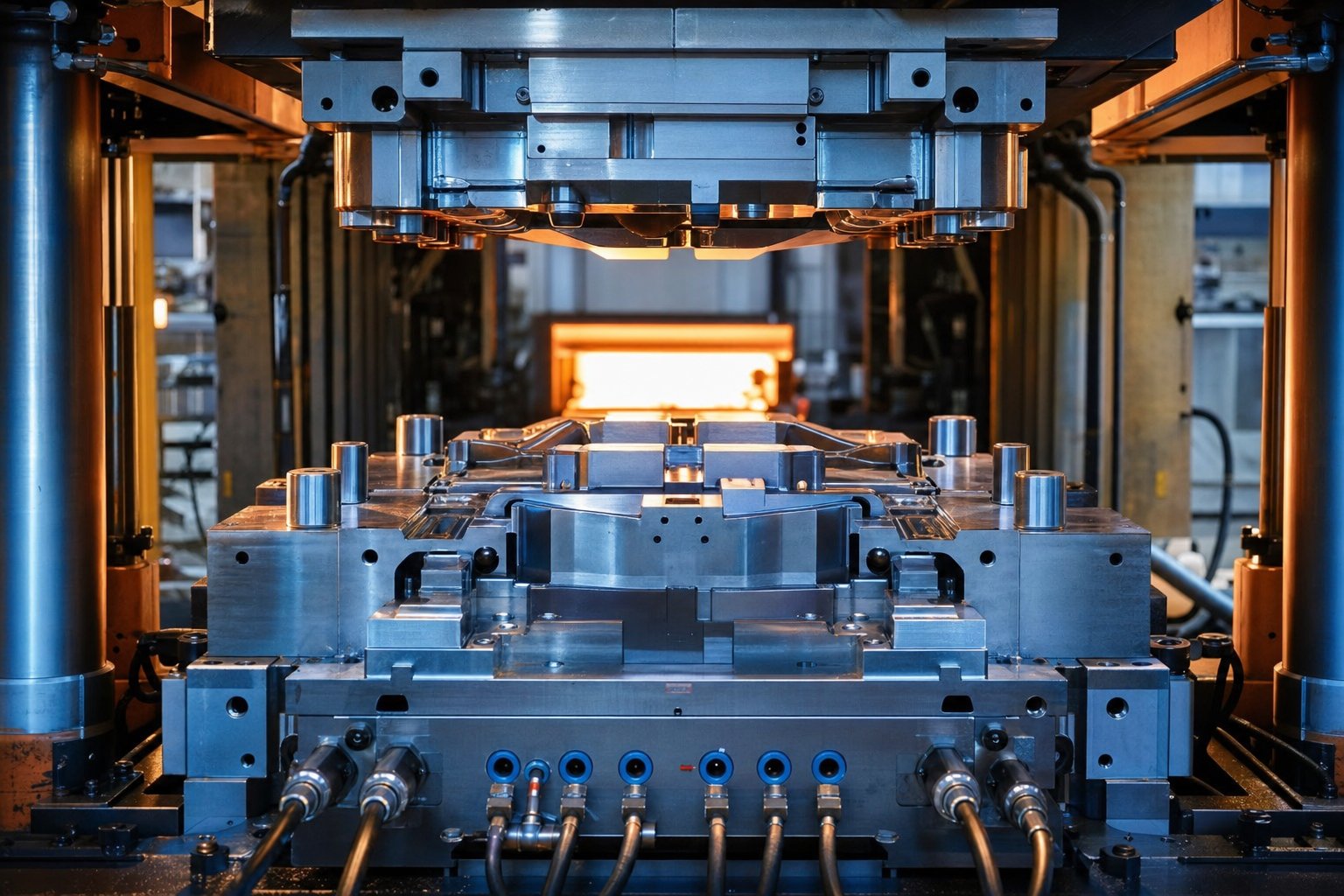

Définir la matrice d'estampage à chaud

Une matrice d'estampage à chaud est un outil conçu avec précision-qui utilise une chaleur et une pression contrôlées pour transformer des flans métalliques chauffés en composants structurels à haute résistance-ou pour transférer une feuille et des impressions sur des substrats tels que le papier, le plastique et le cuir.

Cette double identité est exactement la raison pour laquelle le terme confond tant d’acheteurs et d’ingénieurs. Dans les deux cas, la matrice constitue l’interface critique où la température, la pression et le flux de matière convergent pour déterminer la qualité finale de la pièce. Si vous vous trompez de matrice, vous obtiendrez une usure prématurée, des résultats incohérents et des temps d'arrêt coûteux, quel que soit le type de marquage à chaud avec lequel vous travaillez.

Les matrices d’estampage servent de bête de somme dans ces processus. Ils doivent résister à des cycles thermiques répétés, maintenir une précision dimensionnelle sous charge et assurer un contact de surface constant sur des milliers, voire des millions de cycles. Que vous formiez de l'acier au bore à 900 degrés Celsius ou que vous pressiez une feuille métallique sur une boîte à cosmétiques, la matrice dicte ce qui sort de la presse.

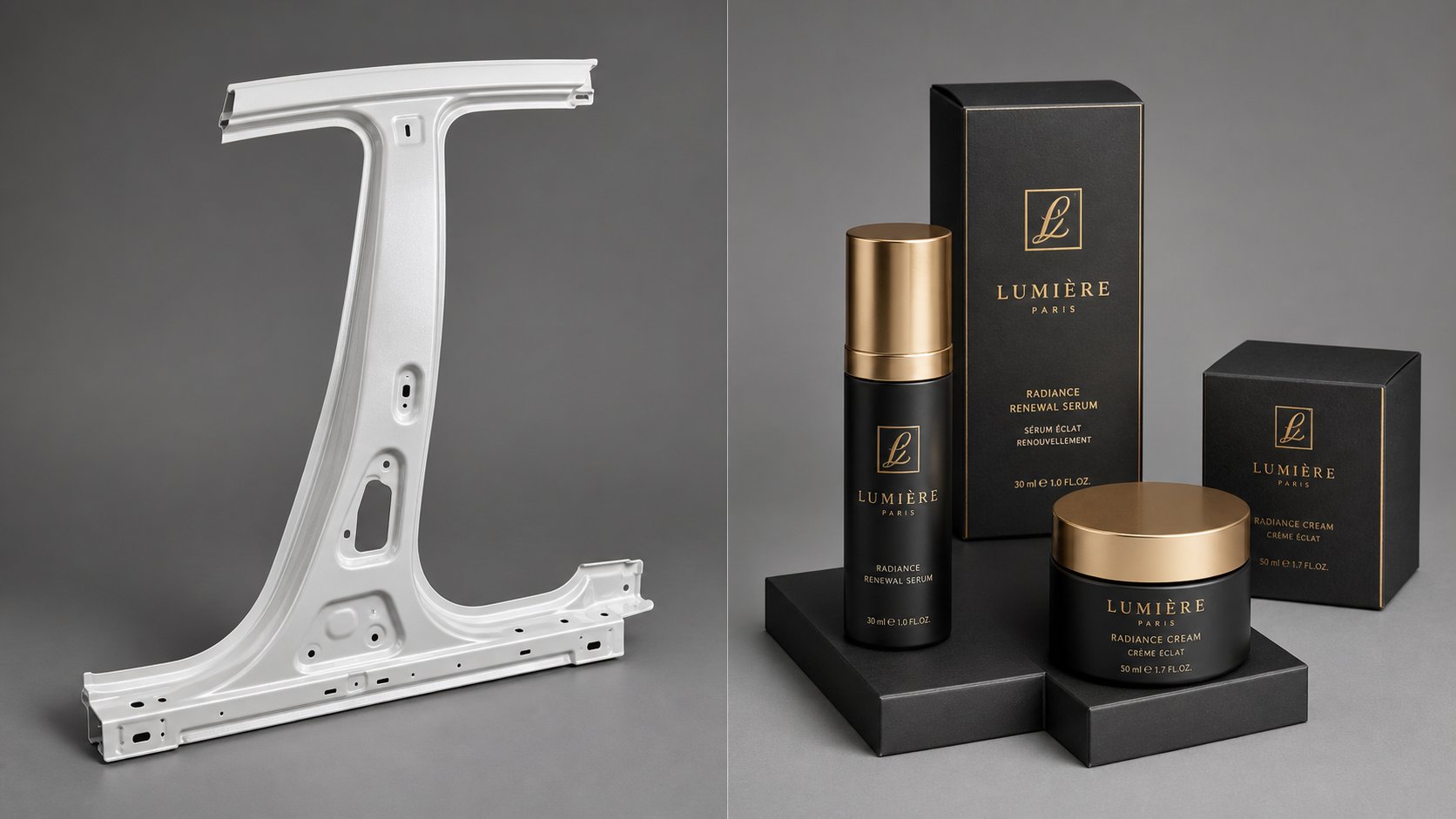

Durcissement sous presse automobile vs estampage décoratif

Dans le monde automobile, une matrice d'estampage à chaud transforme des flans d'acier chauffés en pièces structurelles telles que les montants B-, les poutres de porte et les renforts de pare-chocs. L'ébauche est chauffée au-dessus de sa température d'austénitisation, généralement autour de 950 degrés Celsius, puis rapidement formée et trempée à l'intérieur de matrices refroidies à l'eau-. Ce processus, souvent appelédurcissement à la presse, transforme l'acier en une microstructure martensitique avec une résistance ultime à la traction supérieure à 1500 MPa. La filière doit ici offrir une conductivité thermique exceptionnelle pour une trempe rapide, une dureté de surface pour résister à l'usure abrasive des ébauches chaudes et une géométrie précise des canaux de refroidissement pour éviter les points chauds.

L’estampage décoratif à chaud fonctionne selon une physique totalement différente mais partage le même principe de base : chaleur et pression appliquées via une matrice à motifs. Ici, une matrice chauffée presse une feuille métallique, holographique ou pigmentée sur des substrats comme le papier, le vinyle, le cuir ou le plastique. Lecombinaison de chaleur et de pressiontransfère uniquement la zone de conception en relief de la matrice sur le substrat, laissant une impression nette et nette. Ces matrices d'estampage sont généralement fabriquées à partir de cuivre, de laiton ou de magnésium plutôt que d'acier à outils, et elles donnent la priorité à la récupération de chaleur et à la conservation des détails fins- plutôt qu'à la vitesse de trempe.

Pourquoi cette distinction est-elle importante ? Parce que le type de marquage à chaud avec lequel vous travaillez détermine tout en aval : sélection des matériaux, méthode de fabrication, calendrier de maintenance et modes de défaillance. Un ingénieur automobile à la recherche de données sur la fatigue thermique ne trouvera aucune valeur dans les conseils de blocage des feuilles-, et un concepteur d'emballage qui recherche une solution de marquage à chaud n'a pas besoin de taux de trempe de durcissement à la presse-. Chaque contexte exige des matériaux de matrice différents, des tolérances différentes et des attentes différentes en matière de cycle de vie.

Ce que les deux contextes partagent cependant est une vérité fondamentale : la filière est la variable la plus importante contrôlant la qualité de la production. Il régit la manière dont la chaleur circule, où la pression se concentre et comment le matériau se comporte à l'interface de contact. Comprendre ces mécanismes est la première étape vers le diagnostic des raisons pour lesquelles une matrice s'use plus rapidement qu'elle ne le devrait, et cela commence par le processus lui-même.

Comment fonctionne le processus de marquage à chaud

La matrice se trouve au centre d’une séquence d’estampage thermique étroitement chorégraphiée. Chaque étape de cette séquence impose des charges mécaniques et thermiques spécifiques à l'outillage, et la compréhension de ces exigences explique pourquoi certaines matrices échouent plus tôt que d'autres. Passons en revue le flux de travail complet, puis connectons chaque étape aux choix d'ingénierie quigarder un outil de marquage à chaud performant.

Du chauffage des ébauches à la trempe des matrices

Imaginez un flan d'acier plat, généralement de l'acier au bore 22MnB5, entrant dans un four à sole à rouleaux-. Au cours des minutes suivantes, il chauffe au-delà de 900 degrés Celsius, transformant sa microstructure de ferritique-perlitique à entièrement austénitique. À ce stade, le matériau devient extrêmement souple et malléable.un peu comme un bâton de chewing-gum, permettant des formes profondes et complexes qui fissureraient le même acier à température ambiante. L'ensemble du cycle de marquage à chaud se déroule ici en quelques secondes :

1. Chauffage à blanc- L'ébauche trempe dans le four d'austénitisation entre 900 et 950 degrés Celsius jusqu'à ce que la microstructure soit complètement austénitique.

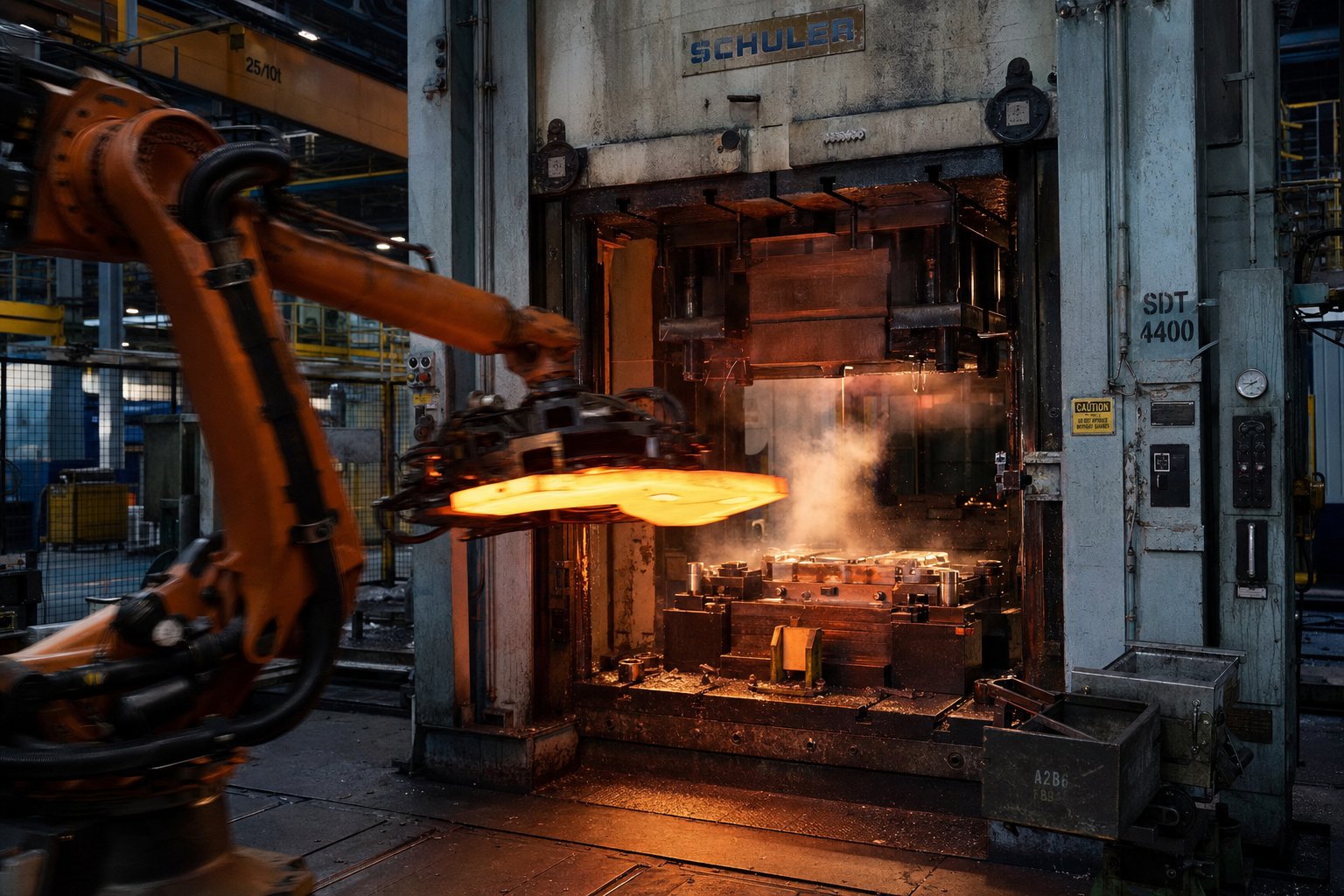

2. Transfert à la presse- Les systèmes automatisés déplacent l'ébauche incandescente du four vers la matrice le plus rapidement possible afin de minimiser les pertes de chaleur. Même un délai de quelques secondes peut faire baisser suffisamment la température de la surface pour affecter la formabilité.
3. Formage sous pression- Une presse hydraulique ou servo ferme l'outil de marquage à chaud autour du flan, le façonnant contre la cavité de la matrice. L'état ramolli du matériau à la température signifie que des forces de formage relativement faibles sont nécessaires par rapport à la résistance finale de la pièce.
4. Lors de la-trempe à la matrice- La presse reste au point mort bas tandis que les -canaux refroidis à l'eau à l'intérieur de la matrice extraient la chaleur de la pièce. La vitesse de refroidissement doit dépasser 27 kelvins par seconde pour transformer l'austénite en martensite, produisant des limites d'élasticité supérieures à 1 000 MPa.
5. Éjection de pièce- Une fois trempée, la partie durcie est retirée. La matrice refroidit brièvement, se recharge avec l'ébauche chaude suivante et le cycle se répète toutes les 10 à 30 secondes en fonction de l'épaisseur du matériau.

Cette séquence de marquage à chaud est impitoyable. Si vous manquez l'objectif de taux de trempe, même d'une petite marge, vous produisez de la bainite au lieu de la martensite, ce qui entraîne des points mous qui compromettent la sécurité en cas de collision.

Comment la physique des processus dicte les exigences

Chaque étape du flux de travail impose une exigence d'ingénierie distincte sur la puce :

• Conductivité thermique- Pendant la trempe, la chaleur doit s'écouler rapidement de la surface de la pièce à travers le corps de la matrice et dans les canaux de refroidissement. Les aciers à outils à conductivité plus élevée raccourcissent les temps de cycle et réduisent les points chauds qui provoquent un durcissement inégal.
• Dureté superficielle- Chaque fois qu'une ébauche à 900 degrés glisse contre la surface de la matrice pendant le formage, l'usure abrasive s'accumule. Les surfaces d'outils plus dures résistent à cette dégradation, maintenant une pression de contact uniforme sur des milliers de cycles.
• Géométrie du canal de refroidissement- La distance et la répartition des canaux par rapport à la surface de la filière déterminent si la trempe est uniforme ou criblée de gradients de température. Commerecherche en simulation d'AutoFormle démontre, même de petites variations de température de surface conduisent à une transformation de phase incohérente et à des points faibles potentiels dans la pièce finie.
• Uniformité de la pression de contact- Le coefficient de transfert thermique de la surface de la matrice dépend directement de la pression de contact et de la rugosité de la surface. Lorsque des débris s’accumulent ou que les surfaces s’usent de manière inégale, les taux de trempe chutent et la pièce se déforme.

Vous remarquerez ici un motif : la matrice n'est pas seulement un moule qui donne sa forme à la pièce. Il s'agit d'un échangeur de chaleur actif, d'une surface d'usure et d'une jauge de précision fonctionnant simultanément dans des cycles thermiques extrêmes. Cette combinaison d’exigences d’estampage à chaud est exactement la raison pour laquelle la sélection des matériaux et les paramètres de conception sont si importants, et pourquoi le choix de la mauvaise nuance d’acier accélère les défaillances bien au-delà de ce qu’un programme de maintenance peut résoudre.

Matériaux de matrice et sélection de qualité d'acier

Les exigences décrites ci-dessus, l'extraction rapide de la chaleur, le contact abrasif à des températures extrêmes et les millions de cycles répétés font du choix du matériau le principal levier dont vous disposez tout au long de la durée de vie de la matrice. Choisissez une nuance d'acier qui n'a pas la conductivité thermique requise par votre temps de cycle et vous compenserez par des temps de séjour plus longs, des systèmes de refroidissement surchargés, ou les deux. Choisissez-en un qui sacrifie la dureté au profit de la conductivité et l’usure abrasive ronge la surface avant d’atteindre votre objectif de production. Le défi consiste à trouver le point d’équilibre pour votre application spécifique.

Aciers à outils pour presse-Matrices de trempe

Les outils de trempe à la presse automobile-s'appuient en grande partie sur des aciers à outils pour travail à chaud-, car ils offrent la triade de propriétés exigée par le processus : résistance à l'usure, conductivité thermique et ténacité. Les nuances les plus courantes se répartissent en deux catégories : les aciers conventionnels à base de chrome-et les nouveaux alliages à haute-conductivité thermique-.

H11 et H13 (DIN 1.2343 / 1.2344)restent les bêtes de somme de l’industrie. H13, par exemple, offre une dureté de travail de 44 à 52 HRC après trempe et revenu et supporte les cycles thermiques sévères de durcissement sous presse sans fissuration catastrophique. Sa conductivité thermique, cependant, se situe entre 24 et 29 W/m-K à des températures de fonctionnement inférieures à 600 degrés Celsius. Cela convient pour des temps de cycle modérés, mais devient un goulot d'étranglement lorsque vous devez augmenter la vitesse de production. Recherche publiée dansMicromachinesconfirme que le H13-traité thermiquement présente une conductivité thermique qui augmente avec la température jusqu'à environ 600 degrés Celsius, mais reste néanmoins à la traîne par rapport aux alternatives à haute conductivité-construites à cet effet.

HTCS-130 et HTCS-150(fabriqué par Rovalma) représentent la prochaine génération. Ces alliages utilisent des éléments formant du molybdène, du tungstène et du carbure-comme le titane, le zirconium et le niobium pour atteindre environ deux fois la conductivité thermique du H13 tout en conservant une dureté comparable. Le HTCS-150, déposé par dépôt d'énergie direct sur des substrats H13, a démontré une dureté de 661 HV à température ambiante, contre 600 HV pour le H13 traité thermiquement de manière conventionnelle. Surtout, sa résistance à l’usure dépasse celle du H13 à des températures supérieures à 600 degrés Celsius, exactement la plage dans laquelle fonctionnent les matrices d’estampage à chaud. La teneur plus élevée en molybdène retarde le grossissement du carbure et l'annihilation des dislocations pendant le cycle thermique, ce qui se traduit par une durée de vie plus longue dans les conditions de production.

Pourquoi est-ce important en pratique ? Une conductivité thermique plus élevée signifie que la matrice extrait la chaleur de la pièce plus rapidement pendant la trempe. Une extraction plus rapide signifie des temps de séjour plus courts, ce qui réduit le temps de cycle et augmente le débit. Pour une chaîne automobile-à grand volume produisant des montants B structurels-, gagner même deux secondes par cycle peut se traduire par des milliers de pièces supplémentaires par mois.

D'autres options exclusives dans le domaine des matrices de tampons métalliques incluent le QRO90 Supreme d'Uddeholm, qui offre une conductivité thermique d'environ 33 W/m-K et une ténacité d'environ 15 J pour un échantillon Charpy standard, commedocumenté dans la recherche sur la sélection des matériaux de matrice. Le choix entre ces nuances dépend de si votre priorité est de maximiser la vitesse de trempe, de prolonger la durée de vie ou d'équilibrer les deux avec les contraintes budgétaires.

Options de matériaux pour les matrices d'estampage décoratives

L’estampage décoratif fonctionne à des températures beaucoup plus basses, généralement de 100 à 200 degrés Celsius, et applique beaucoup moins de contraintes mécaniques que le durcissement sous presse. Cela ouvre la porte à des matériaux qui ne survivraient jamais à un environnement de formage à chaud-automobile, mais qui excellent dans le transfert de chaleur et la reproduction fine-des détails.

• Cuivre- Offre la conductivité thermique la plus élevée de tous les matériaux de matrice courants (environ 390 W/m-K). Une matrice d'estampage en cuivre chauffe rapidement et répartit la température uniformément sur la face, ce qui la rend idéale pour la couverture de feuilles de grande surface-. Le compromis est la douceur : le cuivre s'use rapidement et convient aux séries de production courtes-à-moyennes.
• Laiton- Légèrement plus dur que le cuivre avec de bonnes propriétés thermiques. Un tampon en laiton chaud contient des détails gravés plus fins et dure plus longtemps que le cuivre pur, ce qui en fait le choix standard pour les emballages et les articles de papeterie pouvant atteindre plusieurs centaines de milliers d'impressions.
• Magnésium- Léger, facile à graver et peu coûteux. Les matrices en magnésium conviennent au prototypage, aux petites séries et aux conceptions à faible relief-. Ils s'usent rapidement sous les volumes de production mais coûtent si peu que le remplacement est souvent plus pratique que la réparation.
• Acier- Les matrices en acier trempé offrent la plus longue durée de vie en matière de travaux décoratifs et permettent l'estampage à plat et en relief. Ils justifient leur coût plus élevé sur des tirages dépassant plusieurs centaines de milliers de pièces.
• Silicone- Utilisé comme contre-matrice ou tampon plutôt que comme surface d'estampage principale. Le silicone assure une répartition conformable de la pression sur les substrats incurvés ou irréguliers.

Lors de la recherche d'une matrice de tampon métallique personnalisée pour des applications décoratives, la question clé est celle du volume par rapport aux détails. Les travaux-à grand volume avec des lettrages fins privilégient l'acier trempé ou le laiton. Les petites séries et les grandes conceptions simples privilégient le magnésium ou le cuivre en raison de leur délai d'exécution rapide et de leur coût d'outillage inférieur.

Cadre de compromis entre les coûts et les performances

Le choix du matériau d'une matrice est en fin de compte une décision économique guidée par trois variables : le nombre de pièces dont vous avez besoin, la rapidité avec laquelle vous devez les fabriquer et le niveau de précision dimensionnelle que vous devez maintenir pendant toute la durée de vie de la matrice. Le tableau ci-dessous présente les options les plus courantes par rapport à ces critères.

Quelques tendances ressortent de cette comparaison. Dans le domaine du durcissement des presses automobiles, dépenser plus pour un grade de conductivité élevé-comme le HTCS-150 est rentable grâce à des temps de cycle réduits et à moins de remplacements de matrices à des températures de fonctionnement élevées. La recherche confirme que la résistance supérieure à l'usure du HTCS-150 au-dessus de 600 degrés Celsius prolonge directement les intervalles d'entretien, ce qui permet de réaliser de réelles économies de coûts sur les lignes à grand volume.

Pour les travaux de décoration, le calcul est inversé. Les matrices d'estampage en aluminium et les outils en magnésium dominent le secteur sensible au budget, où les tirages sont courts et les conceptions changent fréquemment. Le cuivre et le laiton occupent la position intermédiaire, offrant une distribution fiable de la chaleur pour un transfert de feuille constant sans le coût de l'acier trempé.

Quel que soit le matériau que vous choisissez, la façon dont il est façonné en matrice finie a tout autant d’influence sur les performances. La méthode de fabrication détermine les tolérances réalisables, la qualité de la finition de surface et le délai de livraison, qui influencent directement le comportement de la matrice une fois entrée en production.

Méthodes de fabrication des matrices expliquées

Un matériau de matrice ne déploie tout son potentiel que s’il est façonné selon le bon processus. Deux matrices fabriquées à partir de la même billette H13 peuvent fonctionner très différemment si l'une est usinée CNC-avec des canaux de refroidissement optimisés et l'autre est produite avec des tolérances trop lâches pour maintenir une pression de contact uniforme. La méthode de fabrication détermine dans quelle mesure l’outil fini correspond à son intention de conception, et c’est souvent dans cet écart entre la conception et la réalité que commence l’usure prématurée.

Quatre méthodes principales dominent la production de matrices d'emboutissage de métaux personnalisées : l'usinage CNC, l'électroérosion, la gravure chimique et la gravure manuelle. Chacun occupe une niche distincte définie par la dureté du matériau, la complexité géométrique, le volume de production et la précision requise.

Usinage CNC pour géométries de matrices complexes

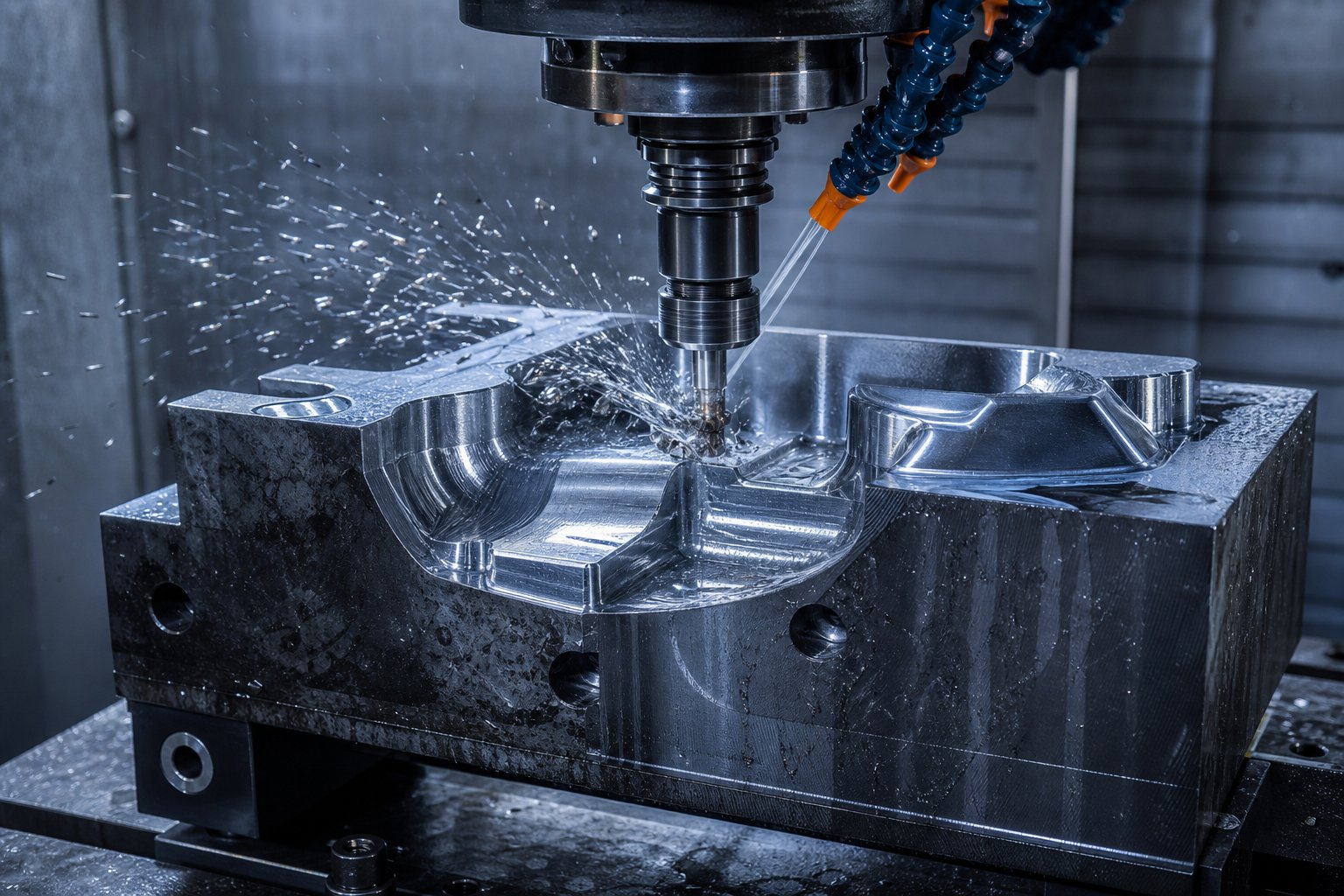

Le fraisage CNC est l’épine dorsale de la production de matrices d’estampage à chaud pour l’automobile. Lorsque vous avez besoin de façonner une grande matrice de trempe sous presse-avec des cavités d'emboutissage profondes, des canaux de refroidissement intégrés et des tolérances de surface serrées, les centres CNC multi-axes gèrent le travail efficacement. Les machines modernes à 5 -axes atteignent une précision de positionnement d'environ ±0,01 mm sur des contours 3D complexes tout en enlevant de la matière à des vitesses qui permettent de gérer les délais de livraison pour les outils grand format.

La CNC excelle ici pour plusieurs raisons. Il s'adapte à toute la gamme d'aciers pour matrices dans leurs états pré-trempés ou semi-trempés, gère les surfaces de forme libre typiques des panneaux de carrosserie automobile et s'intègre directement aux données CAO/FAO afin que les modifications de conception se propagent rapidement en production. Pour la plupart des matrices de trempe sous presse-pesant des centaines de kilogrammes, l'ébauche CNC suivie de passes de finition de précision offre le meilleur équilibre entre vitesse, précision et coût.

La limite ? Les angles vifs internes, les fentes étroites inférieures à environ 1 mm et les caractéristiques en acier entièrement trempé au-dessus de 60 HRC poussent la CNC vers des taux d'usure des outils peu pratiques et des problèmes de déflexion. C’est exactement là qu’intervient EDM.

EDM, gravure chimique et gravure comparées

EDM (usinage par électroérosion)utilise des étincelles électriques contrôlées pour éroder le matériau sans contact mécanique. Étant donné que la dureté a un impact minimal sur l'efficacité de l'usinage, l'électroérosion traite les aciers à outils trempés à 60+ HRC avec la même précision qu'elle apporte aux alliages plus tendres. L'électroérosion à fil coupe des profils internes complexes et des angles vifs avec des tolérances de ± 0,005 mm, ce qui la rend essentielle pour les bords de coupe fins, les géométries d'inserts complexes et les caractéristiques de matrices d'emboutissage de métal personnalisées que la CNC ne peut pas atteindre. Le compromis est la vitesse : l'EDM enlève la matière beaucoup plus lentement que le fraisage, elle est donc généralement réservée aux fonctionnalités critiques plutôt qu'au façonnage en vrac.

Gravure chimiquedissout le matériau par exposition contrôlée à l’acide sur des surfaces masquées. Il convient aux motifs en relief-peu profonds sur les matrices d'impression et les matrices d'estampage à chaud où la profondeur dépasse rarement 0,5 mm. Le processus s'adapte bien pour reproduire des textures fines, des motifs en demi-teintes et des graphiques détaillés sur de grandes faces de matrice sans problème d'usure des outils. Les matrices en magnésium et en cuivre destinées aux travaux décoratifs sont fréquemment produites de cette façon, car les deux métaux attaquent de manière prévisible et peu coûteuse.

Gravure manuellereste pertinent pour les-logos personnalisés uniques, les détails artistiques complexes et les matrices d'estampage à chaud-de faible volume où le coût de l'outillage de la programmation EDM ou CNC dépasse la valeur du tirage. Des graveurs qualifiés découpent des matrices en laiton et en cuivre à la main ou avec des machines à pantographe, produisant des résultats uniques que les processus automatisés ont parfois du mal à reproduire sur des motifs très petits ou très ornementaux.

Le tableau ci-dessous compare chaque méthode aux critères les plus importants lors de la sélection d'une approche de fabrication pour votre application de matrice spécifique :

En pratique, de nombreuses matrices hautes-performances combinent plusieurs méthodes. Une matrice de trempe à la presse-peut être ébauchée CNC-à partir d'une billette forgée, traitée thermiquement-à la dureté de travail, puis finie par EDM sur les bords de garniture critiques et les intersections étroites des canaux de refroidissement. Les outils décoratifs peuvent commencer par une gravure chimique pour le motif principal et recevoir des améliorations gravées à la main pour des détails fins spécifiques.

La méthode de fabrication verrouille l'état de départ de la matrice, mais les performances de cette matrice dans le temps dépendent des paramètres de conception qui régissent le flux de chaleur, la mécanique des contacts et les interactions de surface tout au long de sa durée de vie.

Paramètres de conception qui contrôlent la qualité des pièces

Les méthodes de fabrication préparent le terrain, mais les performances de tout outil et matrice d'emboutissage dépendent en fin de compte de la manière dont ses paramètres de conception fonctionnent ensemble dans des conditions de production réelles. La dureté, la conductivité thermique, la finition de surface et la disposition des canaux de refroidissement ne sont pas des spécifications isolées sur un dessin. Ils interagissent les uns avec les autres et avec le processus lui-même, créant un système dans lequel une faiblesse d'un paramètre se transforme en problèmes de qualité des pièces qu'aucune compétence de l'opérateur ne peut corriger.

Dureté, conductivité et état de surface

Chaque paramètre de conception a une conséquence directe en aval sur la pièce finie. Lorsque vous spécifiez un outil d'emboutissage de métal et une matrice pour l'estampage à chaud, voici les variables que vous devez contrôler :

• Dureté de la matrice et durée de vie- Une dureté plus élevée résiste généralement mieux à l'enlèvement des matériaux abrasifs, prolongeant ainsi l'intervalle entre la reprise ou le remplacement. Mais voici la nuance : les recherches sur l'usure des matrices d'estampage à chaud montrent que les aciers à outils ayant le même niveau de dureté peuvent produire des taux d'usure très différents en raison de différences de microstructure et de composition. La dureté seule n’est pas un indicateur fiable. Vous devez prendre en compte la distribution du carbure, la composition de la matrice et la manière dont ces caractéristiques évoluent à la température de fonctionnement.
• Conductivité thermique et uniformité du taux de trempe- La capacité de la matrice à extraire la chaleur détermine si la pièce se transforme complètement en martensite ou si elle développe des points mous dus à la formation de bainite. Un taux de trempe inférieur à 27 kelvins par seconde risque une transformation incomplète, créant des incohérences de résistance dans le composant fini. Les aciers à matrice à conductivité plus élevée évacuent la chaleur plus rapidement et plus uniformément, mais seulement si la disposition des canaux de refroidissement suit le rythme.
• Finition de surface et flux de matériaux- Le coefficient de transfert thermique de la surface de la matrice dépend directement de la pression de contact et de la rugosité de la surface. Une surface de matrice plus lisse améliore le contact thermique avec l'ébauche chaude, favorisant une trempe plus rapide et plus uniforme. À l’inverse, les surfaces usées ou rugueuses créent des entrefers locaux qui isolent l’ébauche de la matrice, ralentissant ainsi les taux de trempe de manière inégale. Dans les moules d’estampage décoratifs, la finition de surface détermine la clarté de l’impression et la qualité du démoulage.
• Disposition des canaux de refroidissement et gestion des points chauds- La distance entre les canaux et la face de la matrice, l'espacement entre les canaux et l'équilibrage du débit entre les circuits parallèles déterminent la répartition de la température sur la surface de travail. Lorsque les canaux sont trop éloignés de la surface ou que le débit est déséquilibré, des points chauds localisés se forment. Ces points chauds ralentissent la trempe, produisent une microstructure incohérente et créent des contraintes résiduelles qui provoquent une distorsion des pièces après le détourage ou l'assemblage au laser.

Ces quatre paramètres ne fonctionnent pas indépendamment. Une puce présentant une excellente conductivité thermique mais des canaux de refroidissement mal positionnés développe quand même des points chauds. Une surface de matrice parfaitement polie perd ses avantages dès que l'usure abrasive la rend rugueuse au-delà d'un seuil critique. Les tampons efficaces traitent ces variables comme un système intégré et non comme une liste de contrôle de cibles isolées.

Simulation et IAO dans la conception de matrices

Équilibrer tous ces paramètres interactifs via un prototypage par essais-et-erreurs est coûteux et lent. C'est là que l'-ingénierie assistée par ordinateur trouve sa place dans le flux de travail de conception. Les outils de simulation modernes permettent aux ingénieurs d'optimiser les performances des matrices avant la découpe de l'acier.

FEA thermique (analyse par éléments finis)modélise le flux de chaleur à travers le corps de la filière, prédisant les températures de surface à chaque instant du cycle de trempe. Les ingénieurs l'utilisent pour valider le placement des canaux de refroidissement, identifier les points chauds potentiels et ajuster les diamètres ou l'espacement des canaux avant que la fabrication n'engage la géométrie dans le métal.

Simulation de formageprédit comment l'ébauche chauffée circulera sur la surface de la matrice pendant la fermeture de la presse. Il révèle les endroits où un amincissement, un plissement ou un frottement excessif se produira, permettant ainsi aux concepteurs de modifier les rayons, d'ajouter des cordons de tirage ou d'ajuster la géométrie du flan. Les simulations de formabilité réduisent les risques au point où l'outillage de production peut se dérouler sans prévoir de modifications de conception, ce qui permet d'économiser du temps et du matériel.

Analyse du refroidissementcalcule les débits, les chutes de pression et les gradients de température au sein du réseau de canaux. Elle assure un écoulement turbulent dans tous les circuits, ce qui est essentiel car l'eau turbulente améliore le coefficient de transfert thermique à l'intérieur de chaque canal par rapport à l'écoulement laminaire. Équilibrer les chemins parallèles afin qu'aucun canal ne meure de faim tandis qu'un autre inonde maintient une uniformité d'extinction élevée sur toute la pièce.

Ensemble, ces outils de simulation transforment la conception de matrices d'un processus réactif, où des problèmes apparaissent lors des essais, en un processus prédictif. Ils détectent très tôt les conflits de paramètres : une FEA thermique peut révéler qu'un canal de refroidissement est trop proche d'un rayon, créant une concentration de contraintes que la simulation de formage signale comme un risque de fissuration. La résolution numérique de ce conflit coûte quelques heures d’ingénierie. Le résoudre après que le moule soit durci et dans la presse coûte des semaines et des dizaines de milliers de dollars.

La simulation vous donne confiance dans la conception, mais le monde réel introduit des variables qu'aucun modèle ne capture entièrement : accumulation de débris de revêtement, fatigue thermique sur des millions de cycles et dégradation progressive de la surface. Ces réalités nous amènent directement à la manière dont ces matrices de tampon fonctionnent réellement dans différents secteurs et à ce que les exigences spécifiques aux applications-révèlent sur les limites d'un outillage, même-bien conçu.

Applications dans les secteurs de l'automobile et de la décoration

Les paramètres de conception et les outils de simulation optimisent une matrice sur papier, mais le véritable test réside dans ce qui se passe lorsque cet outillage rencontre une ligne de production. Les exigences spécifiques auxquelles une matrice de marquage à chaud est confrontée changent considérablement selon qu'elle forme une structure de véhicule critique en cas d'accident ou qu'elle consiste à presser une feuille de marquage à chaud sur un sac à main de luxe. L'examen des applications du monde réel-dans les deux contextes révèle pourquoi certaines configurations de puces réussissent et d'autres s'usent bien avant qu'elles ne le devraient.

Composants structurels automobiles

Les matrices de-trempage à la presse produisent certaines des pièces les plus-critiques en matière de sécurité dans les véhicules modernes. Une étude OEM de 2019 a révélé qu'un pilier PHS1500 B- estampé à chaud de 1,6 mm d'épaisseur correspond aux performances en cas de collision d'un équivalent en acier doux de 3,1 mm, offrant une42 % d'économie de poids. Ce genre de résultat explique pourquoi l’estampage à chaud du métal dans les composants structurels s’est accéléré chez tous les grands constructeurs automobiles.

Les applications les plus courantes des matrices de trempe à la presse-incluent :

• Piliers B-- Le pilier structurel entre les portes avant et arrière, chargé de protéger les occupants en cas de chocs latéraux. Il s'agit de l'un des premiers composants à adopter le durcissement sous presse et reste l'application en volume-le plus élevé.
• Poutres de porte- La première pièce trempée à la presse automobile-a fait ses débuts sous la forme d'une poutre de porte Saab 9000 en 1984. Les versions modernes utilisent des ébauches environ la moitié de l'épaisseur de leurs équivalents emboutis à froid-tout en dépassant leur résistance.
• Renforts de pare-chocs- Les poutres de pare-chocs avant et arrière absorbent l'énergie des impacts frontaux et arrière. Le durcissement à la presse permet d'obtenir des sections transversales-plus fines et plus légères qui répondent toujours aux exigences réglementaires en matière d'écrasement.
• Anneaux de porte- Composants d'une seule-pièce couvrant le montant A-, le montant B-, le montant de charnière et le renfort de bas de caisse. Le Tesla Cybertruck a présenté le premier anneau de porte double renforcé à la presse-, une tendance rapidement adoptée sur les plates-formes électriques chinoises.
•  A-piliers et cantrails- Renforcé pour maintenir l'intégrité du toit en cas de renversement tout en permettant des profils plus étroits qui améliorent la visibilité du conducteur.

Les chiffres racontent l’histoire de la vitesse d’adoption. En 2012, des véhicules comme la VW Golf atteignaient 28 % d'utilisation de PHS par carrosserie-en-poids blanc. Plusieurs modèles européens et nord-américains dépassent désormais les 30 %, et la Ford Mustang Mach-E se situe à 29,5 % de son BIW. Les NEV chinois poussent encore plus haut, Lynk and Co 900 atteignant 33 %. Chacune de ces pièces passe par une matrice d’estampage à chaud qui doit maintenir la précision dimensionnelle et l’uniformité de trempe sur des millions de cycles.

Applications de l'industrie de la décoration et de la mode

Du côté décoratif, le travail de la matrice passe du formage d'acier à ultra-haute résistance-au transfert des détails visuels et tactiles avec précision. Les exigences thermiques et mécaniques sont plus douces, mais les tolérances d’apparence sont impitoyables. Une seule impression incohérente peut détruire tout un lot d’emballages de luxe.

• Emballage de luxe- Les contenants de cosmétiques, les boîtes de parfum et les étiquettes de spiritueux haut de gamme utilisent une feuille de marquage à chaud pour créer des finitions métalliques, holographiques ou mates qui signalent la qualité en rayon. Les matrices en laiton et en acier trempé dominent ici en raison de leur cohérence à long terme.
• Marquage du cuir- Le cuir véritable estampé à chaud avec une feuille produit une décoration riche et durable pour les sacs à main, les portefeuilles, les ceintures et les tissus d'ameublement. Des feuilles commeLUXOR/ALUFIN TX de KURZ-Nadhère aux surfaces en cuir grâce à une combinaison de chaleur et de pression, suivie d'un surlaquage pour verrouiller les détails complexes.
• Accessoires de mode- Le marquage à chaud pour la mode s'étend aux chaussures, aux bracelets de montre et aux étiquettes de vêtements. Un logo imprimé à chaud sur une ligne de maroquinerie nécessite une matrice qui reproduit une typographie fine et des marques de marque de manière cohérente sur des milliers de pièces sans dégradation du caractère.
• Conteneurs cosmétiques- Les compacts, les tubes de rouge à lèvres et les bouchons de pots reçoivent une marque métallique et des motifs décoratifs grâce à l'estampage à l'aluminium. La matrice doit fournir une chaleur uniforme sur de petites surfaces incurvées pour éviter un transfert inégal.
• Textiles synthétiques- Les films LIGHT LINE XT transforment le cuir synthétique et véritable avec une gamme de couleurs et de finitions, offrant une durabilité qui résiste aux manipulations et aux flexions régulières.

Tant dans le contexte automobile que décoratif, la matrice s’use différemment. Les matrices automobiles sont confrontées à une fatigue thermique due à des cycles de températures extrêmes. Les matrices décoratives se dégradent par l'érosion progressive des bords fins du motif et par l'oxydation de la surface liée à la chaleur-.

Tendances émergentes dans la technologie des matrices

L’avancée la plus significative dans la conception des matrices automobiles est la trempe sur mesure, également appelée trempe partielle sous presse. Plutôt que de tremper uniformément la pièce entière, un outil SoftZone présente des zones thermiques distinctes séparées par des plaques isolantes. Une section est refroidie à l'eau-pour produire une dureté martensitique complète. Une autre section est chauffée à environ 550 degrés Celsius, ce qui ralentit la vitesse de refroidissement afin que cette région conserve une ductilité plus élevée.

Volkswagen a été le pionnier de la première pièce de production trempée sur mesure dans le montant B du Tiguan 2007 -, créant une zone supérieure dure pour l'intégrité du toit et une zone inférieure plus douce pour une absorption d'énergie contrôlée lors des impacts latéraux. La technique élimine le besoin de souder des flans différents ensemble, produisant des propriétés de résistance variables-à partir d'une seule feuille homogène en une seule étape de formage.

Pour la longévité des matrices, une trempe sur mesure introduit une complexité supplémentaire. Les inserts d'outils chauffés fonctionnent à des températures élevées et soutenues, accélérant la fatigue thermique et l'oxydation de la surface dans ces zones. Les aciers à outils avancés avec une stabilité thermique plus élevée et une résistance à l'oxydation améliorée deviennent essentiels pour que ces plaquettes maintiennent la cohérence de la production.

D'autres tendances émergentes incluent les canaux de refroidissement conformes produits par fabrication additive, permettant des géométries de canaux qui suivent les contours de la matrice de plus près que les passages percés conventionnels. Associées aux aciers à haute conductivité de nouvelle-génération, ces approches réduisent l'écart entre l'uniformité théorique de la trempe et ce que les outils de production fournissent réellement en usine.

Ces exigences spécifiques à l'application-, qu'il s'agisse de former un pilier B-de 1 500 MPa ou d'imprimer une marque en aluminium sur du cuir de veau, convergent finalement vers une réalité : chaque matrice se dégrade avec le temps. La façon dont elle se dégrade, à quelle vitesse et si cette dégradation est récupérable dépend entièrement de la compréhension des modes de défaillance spécifiques à votre application et de leur gestion avant qu'ils ne compromettent la sortie.

Maintenance des matrices et gestion du cycle de vie

Chaque matrice d'estampage à chaud commence sa vie avec des performances optimales, des tolérances serrées, des surfaces lisses et des taux de trempe uniformes. Mais dès le premier cycle de presse, le temps commence à tourner. La dilatation et la contraction thermiques, les ébauches abrasives glissant sur les surfaces durcies et l'accumulation de débris nuisent à la capacité de l'outillage à produire des pièces cohérentes. La différence entre une matrice qui atteint son volume de production prévu et une autre qui tombe en panne prématurément se résume à reconnaître rapidement la dégradation et à intervenir avant qu'elle ne s'aggrave.

Modèles d’usure et modes de défaillance courants

Les outils de marquage à chaud se dégradent selon trois mécanismes principaux, chacun piloté par une physique distincte et exigeant chacun une réponse différente :

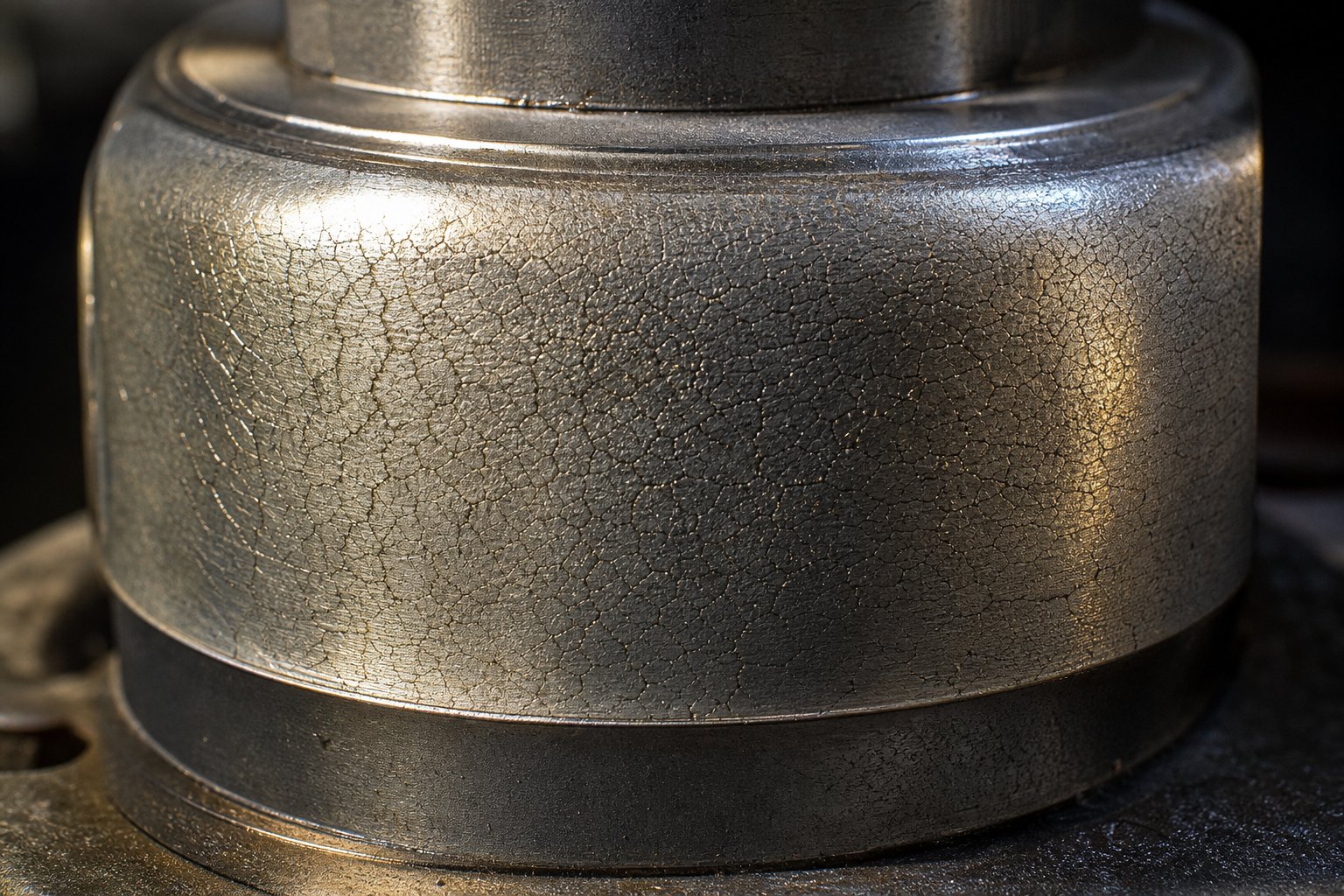

Fissuration par fatigue thermique (contrôle thermique)- À chaque cycle de presse, la surface de la matrice chauffe rapidement lors du contact avec le flan et se refroidit à mesure que la pièce est trempée. Cette expansion et contraction répétées génèrent des microfissures au niveau de la surface qui se propagent vers l'intérieur au fil du temps. Dans les matrices de durcissement sous presse-, ces fissures se forment généralement entre la surface de travail et les canaux de refroidissement les plus proches, là où les gradients thermiques sont les plus abrupts. MetalForming Magazine note que lorsque des fissures excessives apparaissent, la mise à niveau vers un acier à outils H13 ESR de qualité supérieure peut être justifiée, car le processus de refusion sous laitier électrolytique produit une microstructure plus propre avec une meilleure résistance aux chocs thermiques.

Usure abrasive- Les flans chauffés, en particulier ceux revêtus comme le 22MnB5 recouvert d'AlSi-, agissent comme un support abrasif contre la surface de la matrice pendant le formage. Les rayons mâles et les murs de tirage souffrent le plus car ils subissent le contact de glissement relatif le plus élevé. À mesure que la surface devient rugueuse, la pression de contact devient inégale, ralentissant les taux de trempe dans les zones usées et produisant des points mous dus à une transformation martensitique incomplète. Vous remarquerez cela sous la forme d'exigences de temps de cycle croissantes pour maintenir la dureté de la pièce, ou de lectures thermographiques incohérentes sur la face de la matrice.

Usure de l'adhésif et accumulation de débris- Les revêtements de matériaux provenant des ébauches chauffées sont transférés sur les surfaces des matrices au cours de cycles répétés. Cette accumulation de débris réduit rapidement la pression de contact, dégradant le coefficient de transfert thermique et ralentissant les taux de trempe au point où la bainite se forme à la place de la martensite. Le problème s'auto-renforce : une fois que la pression de contact chute localement, cette zone se réchauffe davantage au cours du cycle suivant, attirant davantage d'adhérence et accélérant la détérioration.

Pour les matrices décoratives estampant des feuilles sur des substrats, les modes de défaillance sont moins dramatiques mais tout aussi coûteux. Les bords du motif s'érodent progressivement, perdant en netteté au fil des milliers d'impressions. L'oxydation de la surface due à une exposition prolongée à la chaleur altère la qualité du transfert. Et les dommages mécaniques causés par les particules de substrat ou les configurations mal alignées créent des points morts localisés où la feuille ne se transfère plus proprement.

Stratégies de maintenance et remise à neuf

La maintenance proactive est ce qui sépare une matrice de tampon qui atteint son cycle de vie complet de celle qui est mise au rebut à mi-chemin de son volume de production prévu. La clé est de mapper les actions de maintenance spécifiques aux indicateurs d’usure qui les déclenchent, plutôt que de s’appuyer uniquement sur des calendriers fixes.

• Débris de surface ou accumulation de revêtement détectés- Nettoyez immédiatement les surfaces de la matrice. Dans les applications de marquage à chaud, les débris des revêtements AlSi s'accumulent suffisamment rapidement pour affecter les performances de trempe en quelques centaines de cycles si rien n'est fait. Un nettoyage régulier rend également-les fissures et l'usure précoces visibles lors de l'inspection.
• Lectures thermographiques montrant une répartition inégale de la température- Inspectez les canaux de refroidissement pour déceler tout blocage ou tartre. Rincer les circuits d'eau et vérifier que les débits correspondent aux spécifications d'origine. Les conduites obstruées font partie des causes les plus courantes de dégradation localisée de la trempe et imitent les symptômes de l’usure de la surface.
• Rugosité de surface sur les rayons d'étirage ou les parois latérales- Re-polissez les zones affectées pour restaurer l'interface de contact fluide. Dans les outils de trempe sous presse-, même une rugosité mineure modifie suffisamment le coefficient de transfert de chaleur pour modifier les taux de trempe locaux. Le polissage rétablit le contact thermique sans enlever de matière importante.
• Dégradation du joint torique ou fuites d'eau mineures- Remplacez les joints à chaque démontage programmé. Les joints toriques se trouvent entre la surface chaude de la matrice et les canaux d'eau, ce qui les rend vulnérables aux dommages causés par la chaleur au fil du temps. Une fuite lente non traitée finit par affaiblir la capacité de refroidissement dans la zone affectée et peut accélérer la propagation des fissures.
• Contrôle thermique visible ou fissures superficielles- Évaluez la profondeur et l'orientation des fissures. Les fissures de surface peu profondes peuvent parfois être réparées par l'accumulation de soudures et le réusinage, bien que cela soit limité dans les matrices à chaud-car la proximité du canal de refroidissement limite la quantité de matière que vous pouvez retirer et reconstruire. Des fissures profondes entre la surface et les canaux d’eau signalent généralement qu’un bloc en formation approche de sa fin de vie utile.
• Dérive dimensionnelle hors tolérance dans les pièces formées- Évaluez si la surface de la matrice peut être recoupée. Le recoupage des matrices de durcissement sous presse-est beaucoup plus limité que les outils d'estampage à froid conventionnels, car le retrait de matière modifie la distance critique entre la surface de travail et les canaux de refroidissement, affaiblissant potentiellement la matrice ou modifiant les performances thermiques.

Un programme de maintenance préventive structuré, construit autour du nettoyage, de l'inspection, des réparations ciblées et d'un stockage approprié entre les cycles, offre des rendements cumulatifs. Une durée de vie prolongée des matrices, une qualité constante des pièces, une réduction des temps d'arrêt imprévus et une baisse du coût-par-pièce sont autant de résultats qui découlent de la détection des problèmes à un stade précoce plutôt que de la réaction après une hausse des taux de rebut.

Les indicateurs de fin-de-vie pour l'emboutissage dans les applications de trempe sous presse-incluent : le formage de blocs qui ne peuvent plus être recoupés sans briser les canaux de refroidissement, les réseaux de fissures trop étendus ou trop profonds pour la réparation par soudure et les surfaces de blocs adjacents qui ne sont plus alignées les unes avec les autres. Le remplacement d'un seul bloc de formage à ce stade est compliqué car la nouvelle section doit correspondre à la géométrie légèrement usée de ses voisins, et non au modèle CAO d'origine.

Pour les outillages décoratifs, la fin de vie est plus simple à identifier. Lorsque le repolissage-ne peut plus restaurer la définition des bords, ou lorsque la profondeur du motif s'est érodée en dessous du minimum nécessaire pour un transfert de feuille propre, la matrice a atteint la fin de son service utile. Le coût inférieur des matrices décoratives rend souvent le remplacement plus économique qu’une remise à neuf approfondie.

La maintenance prolonge l'intervalle entre les remplacements, mais elle ne peut pas empêcher complètement le remplacement. Chaque matrice a une durée de vie limitée régie par les propriétés des matériaux, les conditions de fonctionnement et le volume de production. Savoir quand une matrice approche de cette limite et avoir une relation avec le fournisseur pour trouver efficacement son remplacement est tout aussi important que la maintenance elle-même.

Approvisionnement en matrices d'estampage à chaud personnalisées

Le calendrier de remplacement est prévisible lorsque vous suivez les indicateurs d'usure, mais le processus d'approvisionnement lui-même crée souvent plus de temps d'arrêt que l'usure n'en a jamais produit. Trouver un fabricant de matrices de marquage à chaud capable de fournir un outillage correct dès la première itération, sans aller-retour-et-prolongé sur les choix de matériaux, les dispositions de refroidissement ou les interprétations des tolérances, permet d'économiser des semaines qui autrement se répercuteraient sur votre calendrier de production. Le mauvais fournisseur expédie une matrice qui semble correcte sur le papier mais qui échoue sous la presse parce que personne n'a validé le modèle thermique ni remis en question la sélection de la nuance d'acier.

Alors, qu’est-ce qui différencie un partenaire fiable en matière de matrices d’un atelier qui se contente de découper du métal selon un dessin ? Voici comment évaluer systématiquement vos options.

Critères clés pour l'évaluation des fournisseurs de matrices

Lorsque vous recherchez des matrices d'estampage personnalisées pour des applications d'estampage à chaud, qu'il s'agisse de durcissement sous presse automobile ou de travaux de dorure décorative, hiérarchisez ces critères dans cet ordre :

• Capacité d’ingénierie et d’IAO- Le fournisseur peut-il exécuter des analyses FEA thermiques, des simulations de formation et des analyses de refroidissement en interne- ? Un partenaire possédant une expertise en simulation détecte les conflits de conception avant la découpe de l'acier, éliminant ainsi les itérations d'essai coûteuses. S’ils comptent sur vous pour fournir une conception entièrement validée sans intervention d’ingénierie, vous assumez tous les risques.
• Expertise matérielle dans toutes les applications- Le fournisseur doit démontrer sa maîtrise des aciers à outils à haute-conductivité pour le durcissement sous presse et des options en cuivre, en laiton ou en magnésium pour les travaux de décoration. Demandez quelles qualités ils stockent, celles qu'ils ont validées en production et comment ils sélectionnent entre les alternatives pour vos objectifs spécifiques de temps de cycle et de volume.
• Gamme de méthodes de fabrication- Un fournisseur limité au fraisage CNC seul ne peut pas produire les bords de garniture finis par EDM-ou les géométries de refroidissement conformes dont ont besoin les matrices à haute-performance. Recherchez des capacités combinées : ébauche CNC, électroérosion à fil et à enfonçage, rectification de surfaces et, idéalement, fabrication additive pour les canaux internes complexes.
• Certifications de qualité - OIN 9001est la ligne de base. Pour les applications automobiles, la certification IATF 16949 indique que le fournisseur opère dans le respect de la discipline de processus et des normes de traçabilité attendues par vos clients OEM. Vérifiez les certifications de manière indépendante par rapport à la base de données de l'organisme émetteur plutôt que d'accepter un PDF à sa valeur nominale.
• Assistance après-livraison- Les matrices s'usent et le fournisseur qui a construit votre outillage est le mieux placé pour le remettre à neuf. Évaluez s'ils proposent un re-polissage, un nouveau-revêtement, une réparation de soudure et une re-vérification dimensionnelle. Un fournisseur qui disparaît après expédition vous laisse en difficulté lorsque le premier intervalle de maintenance arrive.
• Commande d'essai et validation des échantillons- Avant de vous engager dans des outils de production, demandez des échantillons de pièces ou des matrices d'essai. Une commande d'essai teste chaque maillon de la chaîne, de la vitesse de communication à la précision dimensionnelle, révélant des problèmes qu'aucune documentation ne peut faire ressortir.

Les signaux d'alarme à surveiller : les fournisseurs qui proposent des devis sans vous renseigner sur les paramètres de votre processus, les ateliers qui ne peuvent pas nommer les nuances d'acier à outils spécifiques avec lesquelles ils travaillent et tout partenaire qui traite les demandes de personnalisation d'estampage à chaud comme une réflexion après coup plutôt que comme une compétence de base.

Pourquoi la conception intégrée-à-la capacité de production est importante

Imaginez diviser votre projet de matrice entre trois fournisseurs : un pour la simulation, un pour l'usinage et un pour le traitement thermique et la finition. Chaque transfert introduit des lacunes de communication, des cumuls de tolérance-et des retards de planification. Lorsque la matrice finie est sous-performante dans la presse, personne n'est responsable du problème car tout le monde a suivi sa part des spécifications.

Unle fournisseur intégré contrôle l'ensemble du flux de travailde la validation de la conception jusqu'à la livraison finale. Cette intégration verticale élimine le pointage du doigt-qui tue les délais. La même équipe d'ingénieurs qui a exécuté la simulation thermique spécifie également la nuance d'acier, programme les trajectoires CNC, valide les canaux de refroidissement et approuve l'outil fini. Lorsque quelque chose ne fonctionne pas comme prévu, ils possèdent le diagnostic et le correctif sans chaîne de courrier électronique à trois-.

Les avantages pratiques s’accumulent rapidement :

• Moins de cycles d'itération car le retour d'information de la simulation se répercute directement sur les décisions de fabrication
• Des délais d'exécution plus courts puisqu'il n'existe aucune dépendance de planification externe entre les étapes du processus
• Coût total réduit grâce à une réduction des retouches et à l'élimination des couches de majoration entre les sous-traitants
• Responsabilité-d'une seule source pour la précision dimensionnelle, la certification des matériaux et les dates de livraison

Pour les acheteurs qui recherchent des matrices d'emboutissage en métal à vendre dans les segments automobile et décoratif,Matrice d'estampage personnalisée de YICHENLa plate-forme propose ce type d'approche intégrée, couvrant l'estampage à chaud, l'estampage et les outils de formage des métaux-sous un même toit d'ingénierie et de production. Leur capacité s'étend du workflow de conception-à-de livraison, ce qui réduit les cycles d'itération et les frais de coordination évoqués ci-dessus.

D'autres facteurs méritent d'être confirmés lors de l'évaluation du fournisseur, notamment la proximité géographique pour l'efficacité logistique, l'évolutivité pour gérer les rampes de volume et la capacité des fabricants de films d'estampage à chaud ou des spécialistes des matrices décoratives du réseau du fournisseur à répondre aux besoins d'outillage adjacents.

En fin de compte : un partenaire de matrices qui comprend suffisamment votre processus pour remettre en question vos hypothèses, suggérer des alternatives de matériaux et valider les performances thermiques avant de couper l'acier vous fournira un outillage qui atteint sa durée de vie nominale. C’est la solution à l’usure prématurée, non seulement un meilleur entretien, mais aussi un meilleur outillage dès le départ.

Foire aux questions sur les matrices d'estampage à chaud

1. Quelle est la différence entre une matrice d’estampage à chaud pour l’automobile et une matrice pour l’estampage décoratif ?

Les matrices de trempe à la presse automobile-forment des ébauches d'acier chauffées à 900+ degrés Celsius en pièces structurelles à ultra-haute-résistance, en utilisant des aciers à outils refroidis à l'eau-comme le H13 ou le HTCS-150 pour obtenir une trempe rapide. Les matrices d'estampage décoratives fonctionnent à une température de 100 à 200 degrés Celsius, transférant une feuille métallique ou holographique sur des substrats comme le papier, le cuir ou le plastique. Ils utilisent généralement du cuivre, du laiton ou du magnésium pour une répartition supérieure de la chaleur et une reproduction des détails les plus fins. La sélection des matériaux, les tolérances, les modes de défaillance et les calendriers de maintenance diffèrent entièrement entre les deux contextes.

2. Qu’est-ce qui cause l’usure prématurée d’une matrice de marquage à chaud ?

Trois principaux mécanismes de défaillance entraînent une usure prématurée. La fissuration par fatigue thermique se produit à la suite de cycles répétés de chauffage et de refroidissement qui créent des microfissures en surface. L'usure abrasive résulte du glissement des ébauches chaudes, en particulier celles revêtues d'AlSi-, contre la surface de la matrice pendant le formage. L'usure de l'adhésif et l'accumulation de débris provenant des revêtements vierges réduisent la pression de contact et dégradent le transfert de chaleur. Une mauvaise conception des canaux de refroidissement, une sélection incorrecte de la nuance d'acier et un entretien insuffisant accélèrent tous ces mécanismes au-delà des taux normaux.

3. Quel acier à outils convient le mieux aux matrices d'estampage à chaud ?

Le meilleur choix dépend de vos priorités. Le H13 reste le cheval de bataille de l'industrie avec une dureté de 44-52 HRC et une conductivité thermique adéquate de 24-29 W/m-K pour des temps de cycle modérés. Le HTCS-150 offre environ le double de conductivité thermique avec une résistance à l'usure supérieure à 600 degrés Celsius, ce qui le rend idéal pour les lignes de production à grande vitesse où la réduction du temps de cycle justifie un coût de matériau plus élevé. QRO90 Supreme offre un juste milieu à environ 33 W/mK avec une bonne ténacité. Pour les applications décoratives, les matrices en cuivre et en laiton excellent en raison de leur conductivité thermique élevée et de leur aptitude au transfert de feuilles finement détaillées.

4. À quelle fréquence une matrice de marquage à chaud doit-elle être entretenue ?

Les intervalles de maintenance doivent être déterminés par des indicateurs d’usure plutôt que par des programmes fixes uniquement. Nettoyez les surfaces des matrices chaque fois que des débris ou une accumulation de revêtement sont détectés, ce qui peut se produire en quelques centaines de cycles dans les applications de durcissement sous presse. Inspectez les canaux de refroidissement pour déceler tout blocage lorsque les lectures thermographiques montrent une répartition inégale de la température. Re-polissez les rayons de dessin et les parois latérales lorsque la rugosité de la surface devient mesurable. Remplacez les joints toriques-à chaque démontage programmé. Un programme préventif structuré combinant une inspection régulière, un nettoyage ciblé et une réparation précoce-allonge considérablement la durée de vie des matrices et réduit le coût-par-pièce.

5. Que dois-je rechercher lors de l'achat d'une matrice d'estampage à chaud personnalisée ?

Donnez la priorité aux fournisseurs disposant de-capacités internes d'IAO et de simulation, d'une expertise éprouvée en matière de matériaux dans les nuances d'acier pertinentes, d'une gamme complète de méthodes de fabrication, notamment CNC, EDM et rectification, et de certifications de qualité telles que ISO 9001 ou IATF 16949. La capacité intégrée de conception-à-de production est essentielle car elle élimine les écarts de transfert entre la simulation, l'usinage et le traitement thermique. Des fournisseurs comme YICHEN proposent cette approche intégrée pour les matrices d'estampage personnalisées couvrant les applications d'estampage à chaud et d'estampage. Demandez toujours des commandes d’essai avant de vous engager dans des outils de production afin de valider la communication, l’exactitude et la fiabilité de la livraison.
