Des erreurs de rack de déploiement de matrices d'estampage pneumatique qui coûtent des milliers de dollars

Que sont les racks de déploiement de matrices pneumatiques et pourquoi ils sont importants

Imaginerstocker une matrice d'estampage de 5 000 livressur un support à palettes standard. Vous pouvez le transporter là-haut avec un chariot élévateur, bien sûr. Mais que se passe-t-il lorsque vous avez besoin de le redescendre rapidement lors d'un changement de matrice ? Vous attendez des équipements, bloquez les allées et brûlez des minutes de production qui s'accumulent rapidement.

Un support de déploiement de matrices d'estampage pneumatique résout ce problème avec un concept simple : des étagères individuelles qui glissent vers l'extérieur sur des rails, assistées par des cylindres à air comprimé, afin que les opérateurs puissent accéder aux matrices lourdes par l'avant sans ponts roulants ni manœuvres de chariot élévateur. Chaque étagère fonctionne comme un tiroir-robuste. La pression de l'air effectue le dur travail d'extension des étagères chargées de milliers de livres, amenant la matrice à l'opérateur plutôt que de forcer l'opérateur à accéder à un stockage profond et fixe.

Qu'est-ce qu'un support de déploiement de matrice d'estampage pneumatique

À la base, il s'agit d'un rack en acier à plusieurs-niveaux où chaque étagère se déroule indépendamment sur des rails de guidage de précision. Les vérins pneumatiques, alimentés par l'alimentation en air comprimé existante de l'atelier, fournissent la force nécessaire pour étendre les étagères transportant des matrices qui pèsent souvent entre 2 000 et 20 000 livres. Une fois l'étagère complètement déployée, une grue ou un palan soulève la matrice pour la transporter vers la presse. Le rack lui-même élimine le besoin d'un accès profond-avec un chariot élévateur et maintient l'espace au sol compact en empilant les matrices verticalement.

Pourquoi le stockage standard n'est pas adapté aux matrices lourdes

Les rayonnages statiques et les rayonnages à palettes conventionnels créent un problème d'accessibilité fondamental pour les opérations d'emboutissage. Les étagères fixes obligent les opérateurs à travailler à l'aveugle, en accédant aux baies de rack avec des chariots élévateurs à des angles difficiles. L’empilage au sol gaspille de l’espace et crée des risques de manipulation. Les rayonnages statiques dépendants des grues nécessitent des ponts roulants dont de nombreuses installations manquent ou partagent plusieurs cellules de travail.

Les rayonnages à palettes standard et les étagères soudées sur mesure stockent les matrices lourdes de manière adéquate, mais échouent au moment de la récupération. Sans moyen d'amener la charge à l'opérateur, chaque événement d'accès à la matrice devient un retard de production en plusieurs étapes impliquant le positionnement de l'équipement, le dégagement des allées et un risque de manutention accru.

Les-étagères à matrices déployées comblent cet écart. CommeCisco-Remarques sur Eagle, le stockage des processus où les matrices sont fréquemment utilisées nécessite des options de rack dynamiques telles que des systèmes de déploiement-qui permettent aux opérateurs de stocker davantage d'outils à proximité de leurs postes de travail et de les récupérer avec des mouvements contrôlés et reproductibles. La version pneumatique va plus loin dans ce concept en éliminant la contrainte physique liée à la poussée manuelle des étagères de plusieurs -tonnes.

Cet article n'est pas une présentation de produit. Il s'agit d'un guide technique conçu pour aider les responsables d'outillage, les ingénieurs d'usine et les équipes d'achat à évaluer clairement les systèmes de racks à déploiement pneumatique, en commençant par le fonctionnement réel du mécanisme pneumatique.

Comment fonctionnent les mécanismes d'assistance pneumatique à l'intérieur des racks de déploiement

Vous savez que l'étagère s'étend. Vous savez que l'air comprimé l'alimente. Mais que se passe-t-il réellement entre le moment où un opérateur actionne une vanne et le moment où une étagère chargée de 6 000 livres glisse vers l’extérieur ? L'ingénierie derrière l'assistance pneumatique dans les racks de déploiement de matrices est simple une fois que l'on la décompose en ses principes fondamentaux : pression, multiplication de la force et mouvement linéaire contrôlé.

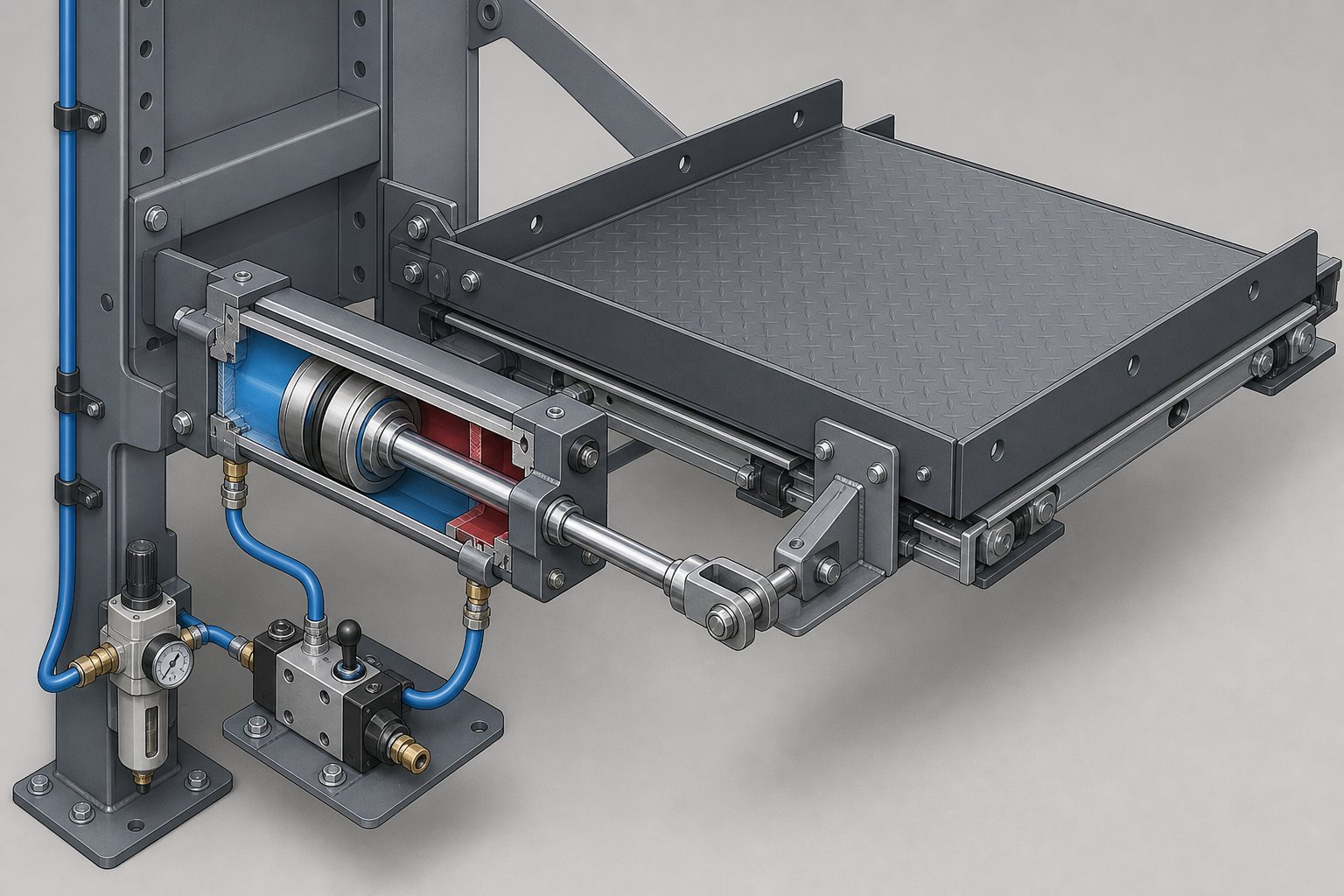

Fonctionnement du cylindre pneumatique et multiplication de la force

Un cylindre pneumatique convertit l'énergie de l'air comprimé en mouvement linéaire. Lorsque l'air pénètre d'un côté du cylindre, il crée une différence de pression sur la face du piston, poussant la tige du piston vers l'extérieur. Cette tige se connecte à l'étagère coulissante via une liaison mécanique, traduisant la pression de l'air en force horizontale nécessaire pour étendre un tiroir chargé.

La plupart des systèmes de support de déploiement de matrices d'estampage pneumatique utilisentvérins pneumatiques à double-effet, ce qui signifie que l'air comprimé entraîne activement le piston dans les deux sens. L'air fourni au port d'extension pousse l'étagère vers l'extérieur ; l'air fourni au port de rétraction le retire. Cela donne aux opérateurs un contrôle précis sur le mouvement des étagères dans les deux sens sans avoir recours à des mécanismes de rappel à ressort qui peuvent s'user sous de lourdes charges.

Les vérins à simple-effet, qui utilisent la pression de l'air dans une direction et un ressort pour la course de retour, apparaissent parfois dans des configurations-plus légères. Ils coûtent moins cher et consomment moins d’air, mais le ressort occupe de l’espace interne et ajoute un point de défaillance potentiel. Pour les étagères chargées de matrices dépassant 3 000 livres, les vérins à double effet-sont le choix standard car ils fournissent une force de sortie constante quelle que soit la direction.

Le principe de multiplication des forces relève de la physique simple. La force de sortie du cylindre est égale à la pression d'alimentation en air multipliée par la section transversale du piston-. Un cylindre d'alésage de 4-pouces fonctionnant à 100 PSI génère environ 1 256 livres de force d'extension. Associez deux cylindres par étagère et vous disposez de plus de 2 500 livres de force de poussée, plus que suffisant pour surmonter le frottement de roulement d'une étagère correctement chargée sur des roulements de précision. C'est ainsi que les exigences de pression d'air d'une étagère à déploiement pneumatique se traduisent directement en puissance de poussée réelle.

Les systèmes d'air d'atelier typiques fournissent entre 80 et 120 PSI. Les fabricants de racks conçoivent les tailles d'alésage de leurs cylindres de manière à ce que la pression de fonctionnement normale dans cette plage produise la force nécessaire pour la capacité nominale du rack. Les racks de plus grande capacité utilisent simplement des cylindres de plus grand alésage ou des cylindres supplémentaires par étagère plutôt que d'exiger des pressions d'air exotiques.

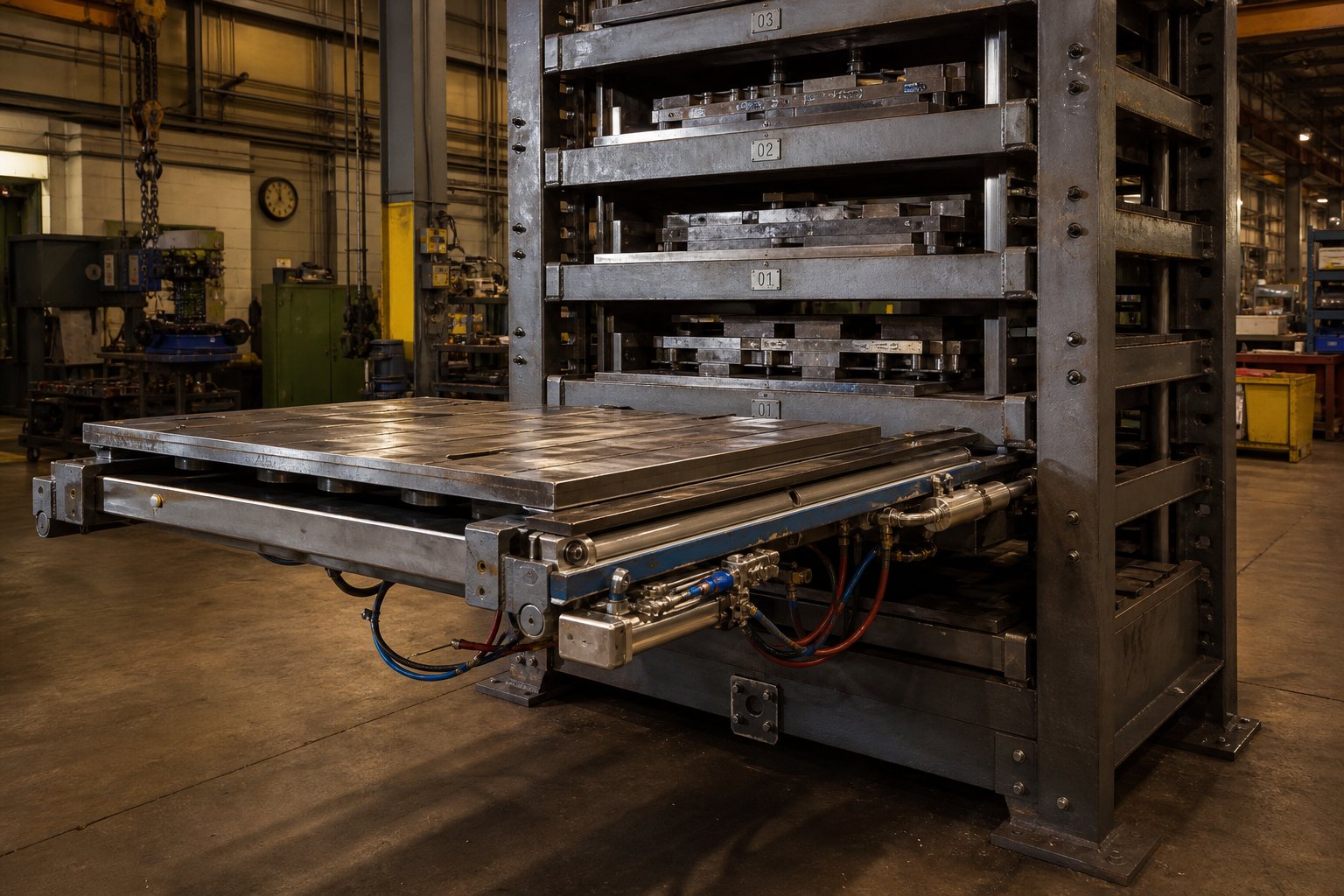

Composants mécaniques clés des systèmes de déploiement pneumatique

Le mécanisme d’assistance pneumatique n’est qu’une pièce d’un système plus vaste. Plusieurs composants fonctionnent ensemble pour convertir la pression de l’air en une extension d’étagère douce et sûre :

• Cylindres pneumatiquesLes - vérins à double-effet (généralement un alésage de 2,5 à 6 pouces) montés sous ou à côté de chaque étagère fournissent la force motrice pour l'extension et la rétraction. La longueur de course du vérin correspond à la distance de déplacement requise de l'étagère.
• Vannes de régulation- Les vannes de commande directionnelles, souvent actionnées par solénoïde à 4-voies ou à 5 voies, acheminent l'air vers l'orifice correct du cylindre. Les vannes de régulation de débit régulent la vitesse, empêchant les étagères de claquer vers l'extérieur sous la pleine pression de l'air.
• Rails de guidage- Des rails en acier épais-avec des chemins de roulement renforcés maintiennent l'étagère droite sous charge. Ces rails supportent le poids vertical tandis que les cylindres gèrent le mouvement horizontal.
• Roulements d'étagère- Des ensembles de roulements à rouleaux ou à billes de précision sont placés entre l'étagère et les rails de guidage, réduisant ainsi la friction de roulement afin que la force pneumatique serve à déplacer la charge plutôt qu'à lutter contre la traînée.
• Serrures de sécuritéLes - goupilles de verrouillage mécaniques ou les verrous à gravité- maintiennent les étagères en position complètement rétractée et complètement déployée, empêchant ainsi toute dérive involontaire sous charge ou pendant une interruption de l'alimentation en air.

Chaque composant joue un rôle dans la réduction de l'effort physique de l'opérateur à un niveau proche de zéro. Sans assistance pneumatique, pousser une étagère portant une matrice de 5 000-livres nécessite une force importante pour vaincre la friction statique, même sur de bons roulements. Le vérin pneumatique élimine entièrement cet effort de décollage initial et les vannes de régulation de vitesse maintiennent le mouvement contrôlé tout au long de la course.

Le résultat est un système dans lequel un opérateur initie le mouvement des étagères avec un bouton ou un levier, et le cylindre effectue le travail à un rythme contrôlé. Pas de poussée manuelle, pas de secousses soudaines, pas de contrainte ergonomique due à l'accès répétitif à des charges lourdes-. L'ingénierie n'est pas exotique, mais la combinaison du dimensionnement de l'alésage, de la qualité des roulements et du réglage des valves est ce qui différencie une crémaillère à déploiement pneumatique bien conçue d'une crémaillère qui sous-performe ou crée des problèmes de maintenance sur toute la ligne.

Comparaison des systèmes de déploiement pneumatiques, manuels, hydrauliques et électriques

Savoir comment les vérins pneumatiques génèrent de la force est une chose. Décider si le système pneumatique est réellement le bon type de système pour votre activité est une toute autre question. Il existe quatre technologies de rack de déploiement distinctes, et chacune entraîne des compromis-en termes de coût, d'effort, de vitesse et de-charge de maintenance à long terme. La plupart des acheteurs ne voient jamais ces options côte à côte, car les fabricants font naturellement la promotion de ce qu’ils vendent. Voici la comparaison qui comble cette lacune.

Systèmes pneumatiques, manuels, hydrauliques ou électriques

Chaque type de système de rack déployable utilise un mécanisme différent pour étendre les étagères chargées. Les systèmes manuels reposent sur des manivelles à engrenages réduits ou sur une force de traction directe. Les systèmes pneumatiques utilisent des cylindres à air comprimé. Les systèmes hydrauliques utilisent un fluide sous pression. Les systèmes électriques (motorisés) utilisent des servomoteurs ou des moteurs à courant alternatif avec des mécanismes d'entraînement. Le tableau ci-dessous détaille les performances de ces quatre approches dans les dimensions les plus importantes lors du stockage de matrices d'emboutissage lourdes.

Quelques modèles ressortent. Les systèmes manuels gagnent en simplicité et en coût, mais ils dépassent en capacité et deviennent peu pratiques lorsque les opérateurs accèdent à des matrices lourdes à plusieurs reprises au cours d'un quart de travail. Les systèmes hydrauliques fournissent la plus grande force brute et supportent les charges les plus lourdes, mais ils supportent la charge de maintenance la plus élevée en raison de la gestion des fluides, de la prévention des fuites et de l'entretien des pompes. Les systèmes électriques offrent le fonctionnement le plus rapide et le plus simple pour les environnements à haut débit. SelonAnalyses du retour sur investissement des fabricants de racks, le seuil de rentabilité-pour l'électrique par rapport au manuel se situe généralement autour de 10+ cycles d'accès par équipe, où les secondes économisées se traduisent en heures de production récupérées.

Les racks à déploiement pneumatique se situent à un juste milieu pratique. Ils éliminent l’effort manuel, exploitent l’infrastructure d’air comprimé dont disposent déjà la plupart des ateliers d’emboutissage et évitent les risques de contamination des fluides hydrauliques. Pour des poids de matrice compris entre 2 000 et 20 000 livres, consultés plusieurs fois par jour, ils représentent la combinaison la plus équilibrée en termes de performances, de coût et de maintenabilité.

Quand l’assistance pneumatique devient nécessaire

Alors, quand un système à manivelle manuelle cesse-t-il d’être adéquat et quand l’assistance pneumatique devient-elle l’investissement le plus judicieux ? Le seuil n’est pas uniquement une question de poids. Il s'agit de l'interaction entre le poids de la filière, la fréquence d'accès et la contrainte physique cumulée exercée sur les opérateurs.

Voici une façon utile d’y réfléchir. Un système de manivelle manuelle bien conçu avec réduction de vitesse permet à un seul opérateur d'étendre une étagère transportant 3 000 livres avec un effort gérable. Faites cela une à deux fois par jour, et il n’y a aucun problème ergonomique. Faites-le 8 à 12 fois par quart de travail, jour après jour, et l'effort répétitif devient un problème de tension cumulative.Directives de l'OSHA sur la poussée et la tractionrecommande de limiter la force nécessaire à moins de 50 livres pour les tâches répétitives. Même avec une réduction de vitesse, le démarrage répété d'étagères de plusieurs -tonnes génère une charge soutenue sur le haut du corps- qui s'aggrave avec le temps.

Les seuils de poids généraux ressemblent à ceci :

• Moins de 2 000 lb par étagère- Les systèmes à manivelle manuelle gèrent cela confortablement pour la plupart des fréquences d'accès. L'assistance pneumatique est facultative et son coût n'est souvent pas-justifié.
• 2 000 à 3 000 lb par étagère- Le manuel reste viable pour un accès peu fréquent (1 à 3 fois par jour). Si l'accès dépasse 5 fois par jour, l'assistance pneumatique réduit considérablement la fatigue cumulée de l'opérateur.
• 3 000 à 10 000 lb par étagère- L'assistance pneumatique est fortement recommandée quelle que soit la fréquence d'accès. La force de décollement requise pour initier le mouvement des étagères à ces poids rend l'opération manuelle peu pratique, même avec un engrenage.
• Au-dessus de 10 000 lb par étagère- Des systèmes pneumatiques ou hydrauliques sont requis. Le fonctionnement manuel est physiquement impossible et les forces impliquées nécessitent un actionnement technique avec des contrôles de sécurité.

La fréquence d'accès multiplie la décision. Une matrice qui ne pèse que 2 500 livres semble gérable manuellement, mais si la rotation de votre outillage nécessite que l'étagère soit déployée et rétractée 10 fois au cours d'un quart de travail de 8 heures, l'effort cumulé se rapproche des limites de risque ergonomique. L'assistance pneumatique supprime entièrement cette variable, réduisant ainsi l'implication de l'opérateur à appuyer sur un bouton, quel que soit le nombre de cycles de l'étagère.

Les systèmes électriques deviennent le meilleur choix par rapport aux systèmes pneumatiques lorsque la fréquence d'accès dépasse 10 à 15 cycles par équipe et que la vitesse est importante pour le débit de production. Les systèmes hydrauliques deviennent nécessaires lorsque les poids des matrices dépassent 20 000 livres et que les tailles d'alésage des vérins pneumatiques ne peuvent pratiquement pas générer suffisamment de force. Pour le vaste milieu des opérations d'emboutissage, où les matrices pèsent entre 2 000 et 20 000 livres et sont accessibles plusieurs fois par jour, un support de déploiement de matrices d'emboutissage pneumatique offre le bon équilibre entre puissance, vitesse et simplicité opérationnelle.

Il est important de comprendre ces différences entre les systèmes, mais la comparaison ne raconte qu’une partie de l’histoire. Les performances réelles de tout support pneumatique dépendent de sa capacité de poids, et ces valeurs ne sont pas des chiffres arbitraires imprimés sur une fiche technique. Ils sont le résultat de décisions techniques spécifiques concernant l'écartement du cadre, la construction des rails et la sélection des roulements.

Niveaux de capacité de poids et comment les configurations de rack sont évaluées

Lorsqu'un fabricant appose « 4 000 lb par étagère » sur une fiche technique, que représente réellement ce chiffre ? Il ne s’agit pas d’un choix de conception unique. C'est le résultat combiné du calibre en acier du cadre, du profil du rail, de la sélection des roulements, des dimensions des étagères et du nombre de cylindres, tous travaillant simultanément dans leurs limites techniques. Comprendre comment ces facteurs interagissent vous aide à éviter l'erreur coûteuse d'acheter un rack évalué pour un certain nombre sans savoir si ce nombre correspond à vos conditions de chargement réelles-.

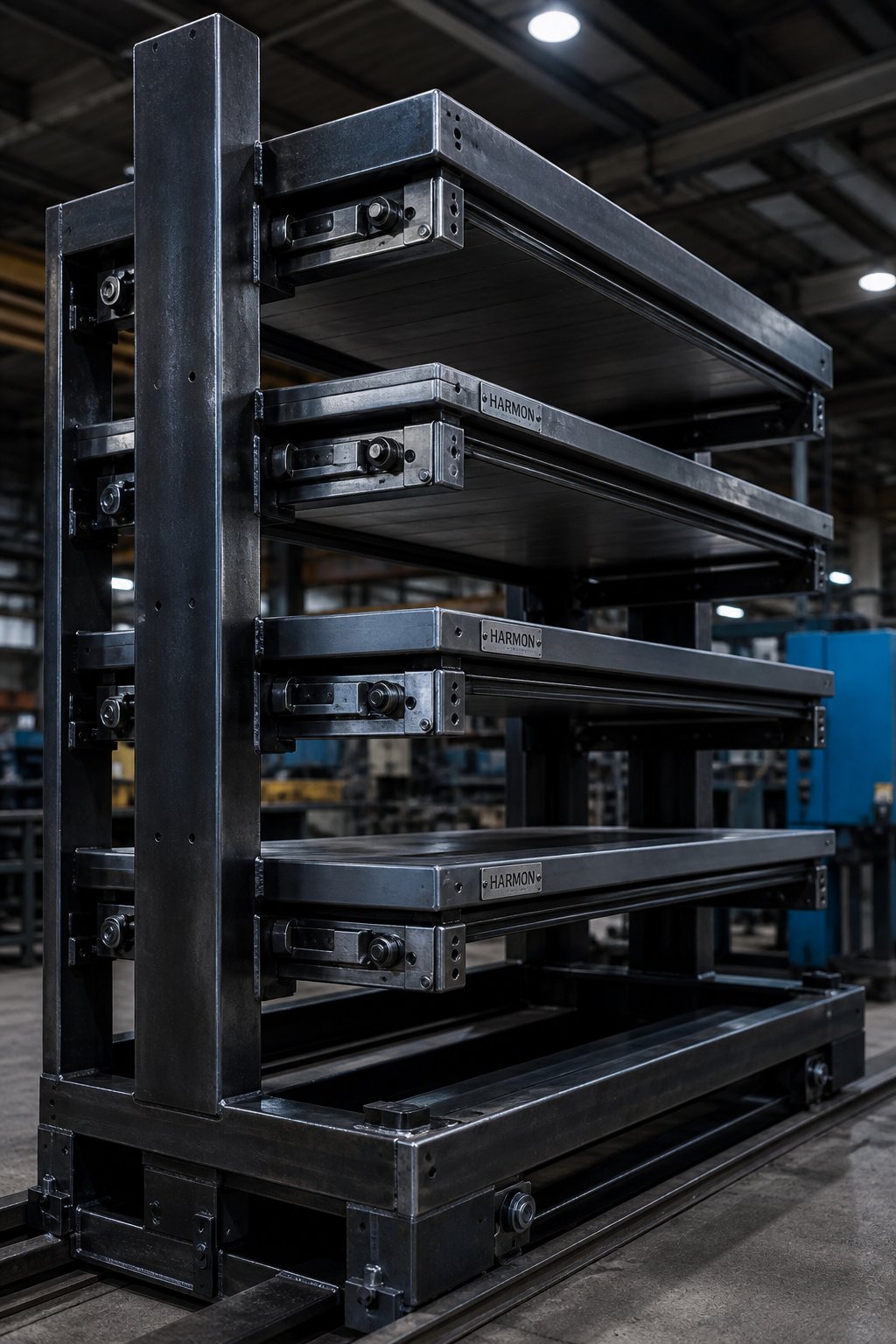

Qu'est-ce qui détermine la capacité de poids du rack

Considérez la capacité de poids du rack de déploiement par étagère comme une chaîne. La note correspond au maillon le plus faible parmi cinq facteurs interdépendants :

• Gabarit du cadre et profil vertical- Les colonnes verticales supportant chaque niveau d'étagère doivent résister à la fois à la charge morte statique et aux forces de moment dynamique créées lorsqu'une étagère chargée s'étend vers l'extérieur. Un acier de calibre plus épais (un calibre inférieur signifie un matériau plus épais) avec des profils verticaux plus profonds offre une plus grande résistance au flambage des colonnes. Un rack utilisant de l'acier de calibre 7- (0,179 pouce) dans un profil tubulaire 3x3 supporte des charges radicalement différentes de celles construites à partir de montants à canal en C de calibre 11 (0,120 pouce).
• Type de rail et construction- Les rails de guidage supportant chaque étagère coulissante doivent supporter la totalité de la charge verticale tout en permettant le déplacement horizontal. Les racks de-capacité légère utilisent souvent des rails formés par rouleau-d'une seule pièce-, tandis que les capacités nominales des racks à matrices robustes supérieures à 5 000 lbs nécessitent généralement des assemblages de rails usinés ou structurels avec des chemins de roulement durcis. La déflexion du rail sous charge limite directement le poids qu'une étagère peut supporter sans se coincer pendant l'extension.
• Type et quantité de roulements- Les roulements à rouleaux répartissent le poids des étagères sur la surface du rail. Les chariots à roulement à billes standard-fonctionnent bien jusqu'à des charges modérées, mais les étagères pesant plus de 8 000 lb utilisent généralement des roulements à rouleaux de précision avec des charges dynamiques plus élevées. Un plus grand nombre de chariots porteurs par étagère répartissent le poids sur davantage de points de contact, réduisant ainsi la charge ponctuelle sur n'importe quelle section de rail.
• Largeur et profondeur des étagères- Les étagères plus larges et plus profondes nécessitent une construction plus rigide pour éviter l'affaissement sous la charge. Une étagère de 48-pouces-de large transportant 4 000 lb subit moins de contrainte de flexion par pouce linéaire qu'une étagère de 72 pouces de large pour la même charge. La profondeur compte également : des étagères plus profondes étendent le bras de translation lorsqu'il est complètement déployé, augmentant ainsi la force de basculement à laquelle le cadre doit résister.
• Nombre et alésage des cylindres pneumatiques- Bien que les cylindres gèrent principalement la force d'extension horizontale plutôt que la charge verticale, leur capacité détermine la charge maximale sur l'étagère qui peut réellement être déplacée. Les cylindres sous-dimensionnés calent sous de lourdes charges. Le gabarit du cadre à crémaillère pneumatique et le type de rail doivent être adaptés à la sortie du vérin afin que le système puisse étendre sa capacité nominale de manière fiable.

Ces facteurs n’agissent pas de manière isolée. Un rack avec un excellent cadre en acier mais des rails sous-dimensionnés échouera au niveau du rail. Un avec des rails lourds mais des montants-de faible épaisseur se déformeront au niveau de la colonne. Les cotes de capacité reflètent l'ingénierie équilibrée du système, et non la solidité d'un seul composant.

Faire correspondre le poids de la matrice à la configuration du rack

Les fabricants construisent des racks de déploiement pneumatique dans des niveaux de capacité distincts, car les étapes d'ingénierie entre eux ne sont pas linéaires. Vous ne pouvez pas simplement ajouter de l'acier plus épais à une conception légère-et la qualifier de robuste-. Chaque niveau représente une approche structurelle fondamentalement différente. Le tableau ci-dessous montre comment les spécifications typiques évoluent dans les plages de capacité courantes :

Remarquez le saut entre le niveau intermédiaire-et les spécifications du rack de déploiement de 20 000 lb. À ce niveau, vous ne travaillez plus avec des composants laminés standards-. Les montants se transforment en plaques d'acier ou en sections structurelles lourdes, les rails deviennent des assemblages usinés en plusieurs pièces et le rack nécessite souvent quatre vérins pneumatiques par étagère pour générer une force d'extension suffisante. Ces racks sont essentiellement des structures d'ingénierie - personnalisées, et non des éléments de catalogue dont les options sont cochées.

Pour les acheteurs, la solution pratique est simple : identifiez votre puce la plus lourde, ajoutez une marge de sécurité de 15-20 % et sélectionnez le niveau de capacité qui dépasse confortablement ce chiffre. Une matrice de 6 500-livres nécessite un rack évalué à au moins 7 500 à 8 000 lb par étagère, ce qui la place fermement dans la configuration de niveau intermédiaire. Essayer d'économiser de l'argent en pressant cette matrice sur une étagère de 4 000 lb risque une usure prématurée des rails, une défaillance des roulements et un décrochage des cylindres, qui coûtent tous beaucoup plus cher à réparer que la différence de prix initiale entre les niveaux.

La superficie au sol constitue l’autre moitié de cette équation. Un rack à déploiement pneumatique stockant six matrices verticalement dans un espace de 6-pieds sur 5-pieds remplace ce qui nécessiterait autrement une rangée de racks statiques au niveau du sol-s'étendant sur 18 à 24 pieds linéaires, ainsi qu'un chemin de grue dédié au-dessus d'eux. Le compromis est la hauteur par rapport à la surface au sol. Les supports à dérouler consolident les matrices en une pile verticale compacte et n'ont besoin que d'un espace libre à l'avant pour que l'étagère s'étende, généralement la profondeur de l'étagère plus 12 à 18 pouces de marge de sécurité. Par rapport au stockage statique accessible par grue où chaque matrice se trouve au niveau du sol nécessitant sa propre zone de levage aérien, l'approche de déploiement peut récupérer 40 à 60 % de l'espace au sol dédié au stockage des matrices tout en éliminant le conflit de planification lié à l'accès partagé par grue.

Les évaluations de capacité et la planification de l'encombrement vous permettent de trouver le bon rack sur papier. Mais le rack doit encore se connecter à l'infrastructure de votre installation, et c'est là que les exigences d'installation négligées transforment discrètement une bonne spécification en un projet de mise à niveau coûteux.

Exigences d'installation et préparation des installations

Un support de déploiement de matrice d'estampage pneumatique ne fonctionne pas de manière isolée. Il se connecte à votre système d’air comprimé, s’appuie sur votre dalle de béton et nécessite des dégagements spécifiques pour fonctionner en toute sécurité. Sautez l'une de ces étapes de préparation et vous vous retrouverez avec un rack qui bloque à mi--extension, fissure votre sol ou ne peut pas être réparé sans déplacer l'équipement adjacent. Il s'agit des exigences d'installation des racks à déploiement pneumatique que les fabricants mentionnent en passant mais expliquent rarement en détail.

Alimentation en air comprimé et spécifications CFM

Les vérins pneumatiques de votre rack consomment de l'air chaque fois qu'une étagère s'étend ou se rétracte. La question est de savoir si votre système de climatisation d’atelier existant peut répondre à cette demande sans affamer les autres équipements.

Un cylindre à double effet-typique avec un alésage de 4-pouces et une course de 48-pouces consomme environ 1,5 à 2,5 CFM par cycle complet d'extension-rétraction à 100 PSI. Cela semble modeste jusqu'à ce que l'on considère un rack à six étagères dans lequel plusieurs étagères peuvent circuler dans la même fenêtre de temps. La demande de pointe compte plus que la demande moyenne. Si trois étagères s'étendent simultanément pendant un changement de matrice, vos besoins en air comprimé CFM pour le support de matrice augmentent instantanément à 6-8 CFM.

Le véritable piège n’est pas la capacité totale du compresseur mais le dimensionnement des conduites et la chute de pression. CommeUnipipe Solutions explique, les tuyaux sous-dimensionnés créent une perte de pression induite par la friction-qui prive l'équipement-d'utilisation finale. Une conduite d'alimentation de 1/2 pouce s'étendant sur 50 pieds d'un collecteur à un rack peut fournir un volume adéquat à faible débit, mais en cas de demande maximale, une chute de pression peut réduire votre alimentation de 100 PSI à 75 PSI au niveau du rack. Cette perte de pression de 25 % se traduit directement par une force du vérin réduite de 25 %, ce qui peut provoquer le blocage des étagères sous de lourdes charges.

Dimensionnez la conduite d'alimentation en fonction de la demande simultanée maximale de CFM, et non de la moyenne. Pour la plupart des installations de racks de matrices pneumatiques, une conduite d'alimentation de 3/4 de pouce à 1 pouce avec une chute dédiée depuis le collecteur principal évite les problèmes de famine. Incluez un séparateur d'humidité et un filtre régulateur sur le rack pour protéger les joints des cylindres de la condensation et de la contamination particulaire dans l'alimentation en air.

Capacité de charge du sol et exigences d’ancrage

Un rack à six étagères-entièrement chargé transportant 5 000 livres par niveau concentre 30 000 kg ou plus au total dans une empreinte au sol d'environ 30 à 35 pieds carrés, plus le propre poids mort du rack. Cela crée des charges ponctuelles sur chaque plaque de base qui peuvent dépasser ce pour quoi une dalle d'entrepôt standard de 4 pouces a été conçue.

La capacité de charge au sol pour les installations de stockage de matrices lourdes dépend de trois facteurs quiCisco-Eagle identifieaussi critique pour tout système de rayonnage lourd : épaisseur de la dalle en béton, limite d'élasticité en PSI et état du sol de fondation sous la dalle. Une dalle de 6-pouces coulée à 4 000 PSI sur une sous-couche bien-compacte gère la plupart des installations de racks de matrices. Une dalle de 4-pouces sur une couche de fondation en argile peut ne pas l'être, en particulier si le tassement dû à l'humidité a déjà créé des microfissures autour des points d'ancrage existants.

L'ancrage n'est pas-négociable. Les rayonnages à déploiement pneumatique subissent des forces dynamiques lorsque les étagères chargées s'étendent vers l'extérieur. Cette extension déplace le centre de gravité vers l'avant, créant un moment de basculement auquel les ancres doivent résister. Les spécifications typiques d'ancrage et de dégagement des racks à déploiement nécessitent des ancrages à cale de 3/4 - pouces ou des ancrages époxy sur chaque plaque de base, intégrés à un minimum de 4 pouces dans le béton sain. Avant de forer, confirmez qu'aucune barre d'armature, câble de post-tension ou ligne de chauffage radiant n'existe aux emplacements d'ancrage prévus.

Ne présumez jamais qu’un étage donné peut supporter un système de rack lourd sans confirmation. Seul un ingénieur ou un architecte qualifié peut évaluer en toute sécurité la capacité de la dalle, l'état du sol de fondation et l'emplacement des ancrages pour des charges dépassant 20 000 livres au total.

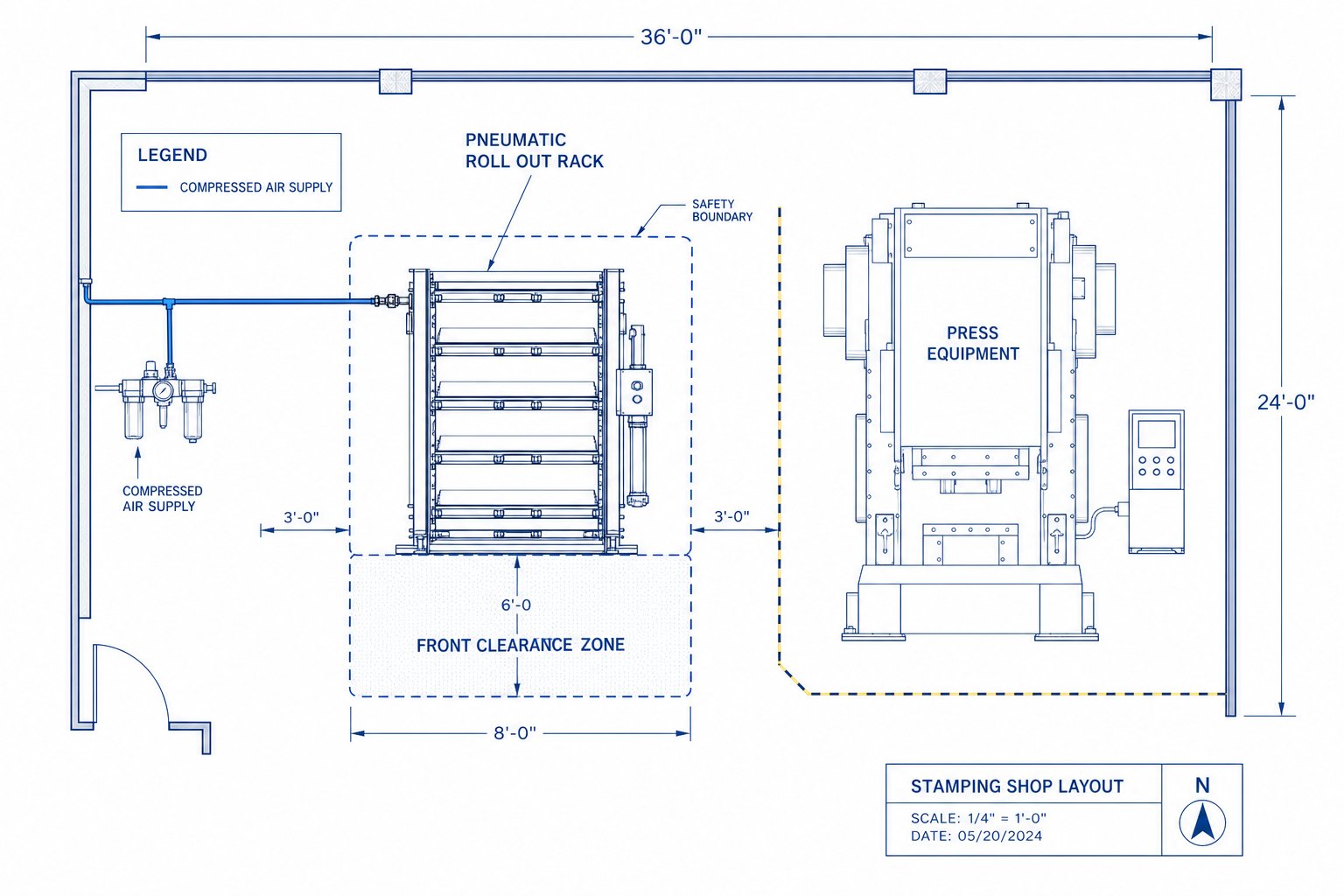

Liste de contrôle des installations avant-installation

La collecte de ces informations avant de contacter les installateurs évite des surprises coûteuses le jour de la livraison. CommeLa cinématique générale met l'accent, une planification précoce aborde des problèmes majeurs tels que les dommages aux fondations ou les déficits de services publics, dont les coûts se multiplient à mesure qu'ils sont découverts tardivement. Utilisez cette liste de contrôle pour évaluer l’état de préparation de votre installation :

• Alimentation en air comprimé- Confirmez la capacité CFM du compresseur à la demande de pointe, mesurez le PSI disponible à l'emplacement prévu du rack (et non au niveau du compresseur), vérifiez que le diamètre de la conduite d'alimentation est d'au moins 3/4 pouce pour les trajets inférieurs à 30 pieds ou de 1 pouce pour les trajets plus longs, et confirmez qu'un point de chute dédié est disponible ou peut être ajouté.
• Évaluation du sol- Obtenez l'épaisseur de la dalle et l'indice PSI du béton à partir des dessins des installations ou des échantillons de carottes. Calculez la charge totale du rack, y compris toutes les matrices, à capacité maximale. Vérifier la stabilité du sol de fondation. Identifiez les fissures, joints ou services intégrés existants dans l’empreinte de l’installation.
• Exigences de dédouanement- Mesurez l'espace disponible devant le rack égal à la profondeur maximale de l'extension de l'étagère plus 18 pouces de marge de sécurité. Confirmez l'espace libre en hauteur pour l'accès par grue ou par palan aux étagères étendues. Vérifiez que la largeur de l’allée permet le transport des matrices une fois retirées de l’étagère.
• Accès aux utilitaires- Localisez la chute de collecteur d'air la plus proche et mesurez la distance parcourue. Confirmez l'accès électrique si le rack utilise des vannes ou des panneaux de commande à solénoïde-. Planifiez des itinéraires pour les lignes aériennes qui évitent les zones de circulation des chariots élévateurs et les obstacles aériens.
• Chemin de livraison et de placement- Vérifiez que les portes de quai, les allées et les largeurs de couloir peuvent accueillir les sections de cadre de rack pendant la livraison. Confirmez la disponibilité de l’équipement de montage pour positionner le support assemblé s’il ne peut pas être construit sur place.

Le fil conducteur de ces éléments est la mesure plutôt que l’hypothèse. Les magasins qui installent des racks à déploiement pneumatique sans vérifier la pression de l'air au point d'utilisation, les caractéristiques nominales des dalles à l'empreinte exacte ou l'espace libre avec les étagères entièrement déployées sont ceux qui dépensent des milliers de dollars en corrections après l'installation. Un échantillon de dalle de 200 $ ou un test de manomètre de 50 $ à l'emplacement prévu empêche une réparation du sol de 5 000 $ ou une modernisation du système d'air de 3 000 $ une fois que le rack est déjà boulonné.

La préparation de l'infrastructure permet l'installation du rack. Assurer la sécurité des opérateurs autour des étagères transportant des matrices de plusieurs -tonnes nécessite une approche tout aussi délibérée des procédures de chargement et des protocoles ergonomiques.

Protocoles de sécurité pour le chargement et l'accès aux matrices stockées

Une étagère évaluée à 10 000 livres ne se soucie pas de savoir si l'opérateur qui se trouve à côté d'elle a suivi la bonne procédure. La physique d'une matrice de plusieurs-tonnes glissant vers l'extérieur sur des rails est impitoyable. Une étape manquée lors du chargement ou du déchargement, une étagère dépassant sa limite, une matrice décentrée-ou un système pneumatique re-pressurisé pendant que quelqu'un travaille sur le chemin de déplacement, et les conséquences vont de l'outillage écrasé à des blessures catastrophiques. Ces systèmes supportent des poids extrêmes, de sorte que la procédure de chargement sûre d'un support de matrices à dérouler doit être délibérée, séquentielle et non-négociable.

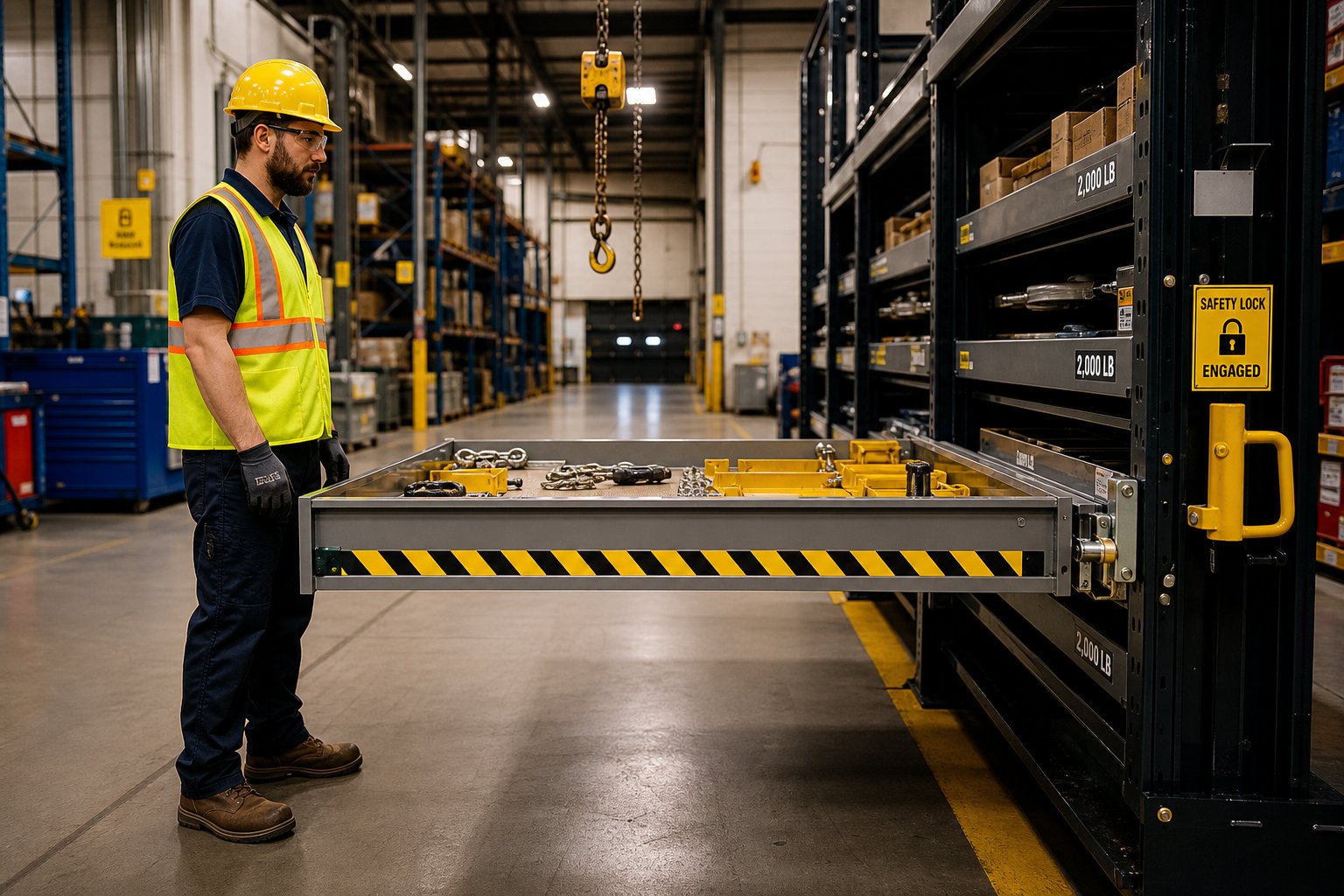

Procédures de chargement et de déchargement sécuritaires pour les matrices lourdes

Chaque interaction avec une étagère chargée suit la même séquence principale. Sauter des étapes peut vous faire gagner 30 secondes, mais les risques associés à ces niveaux de poids rendent les raccourcis indéfendables. La procédure de verrouillage de sécurité pneumatique des étagères est particulièrement critique car l'air comprimé emmagasine de l'énergie qui peut faire sortir une étagère sans avertissement si une vanne est accidentellement déclenchée.

1. Vérifier les limites de poids des étagères pour le déploiement de la matrice d'estampage- Confirmez le poids de la matrice par rapport à la capacité nominale de l'étagère avant le début de tout chargement. Incluez le poids de toutes les sous--plaques, adaptateurs de support ou accessoires chargés à côté de la matrice. Le dépassement de la capacité nominale risque une déformation du rail, une défaillance des roulements ou un décrochage du cylindre lors du prochain cycle d'extension.
2. Verrouiller l'alimentation pneumatique- Fermez la vanne d'alimentation en air desservant l'étagère cible et purgez la pression résiduelle des conduites de cylindre. Appliquez un dispositif de verrouillage personnel sur la vanne d'isolement. Comme leProgramme de verrouillage-tag-de verrouillage UCSCsouligne que l'énergie pneumatique est l'une des sources dangereuses qui doivent être isolées et rendues inopérantes avant le début des travaux d'entretien ou de chargement. Vérifiez l’isolement en essayant d’activer le contrôle des étagères. L'étagère ne doit pas bouger.
3. Étendez l'étagère jusqu'à la position de chargement- Libérez le verrouillage uniquement une fois que tout le personnel a quitté le chemin de déplacement. Déployez l'étagère à l'aide des commandes normales, puis réengagez-le verrou de sécurité mécanique qui maintient l'étagère en position complètement déployée. Confirmez que le verrou est en place avant de vous approcher.
4. Centrer la matrice sur l'étagère- Positionnez la matrice de manière à ce que son centre de gravité s'aligne avec la ligne centrale de l'étagère, des deux côtés-sur-côté et de l'avant-vers-arrière. Un placement décentré-crée une charge inégale sur les rails et augmente le moment de basculement lors de la rétraction. Utilisez des guides de placement ou des arrêts marqués si disponibles.
5. Abaissez le dé progressivement- Que vous utilisiez un palan ou un chariot élévateur, abaissez la matrice sur la surface de l'étagère lentement et uniformément. Évitez de le laisser tomber ou de le relâcher de hauteur. Confirmez que la matrice est bien en place et stable avant de déconnecter le montage ou de retirer les dents de fourche.
6. Éliminer tout le personnel du chemin de rétraction- Avant de rétracter, vérifiez qu'aucun outil, main ou partie du corps ne se trouve entre le bord de l'étagère et le cadre du rack. La force de fermeture d'un vérin pneumatique rétractant une étagère chargée peut dépasser 1 000 livres.
7. Rétractez et vérifiez le verrou- Rétractez l'étagère à l'aide des commandes normales et vérifiez que le verrou de sécurité en position rétractée- s'enclenche. Tirez-testez l'étagère pour vérifier qu'elle ne dérivera pas vers l'extérieur.

Le déchargement suit la même séquence en sens inverse, avec la même discipline de verrouillage avant qu'une main n'entre dans la zone des étagères. Le principe est simple : ne placez jamais aucune partie de votre corps dans un point de pincement ou un chemin de déplacement à moins que la source d'énergie qui entraîne le mouvement de l'étagère ne soit physiquement isolée.

Avantages ergonomiques et considérations OSHA

La sécurité ne consiste pas seulement à prévenir les blessures aiguës par écrasement. L'accès répétitif à des stockages lourds de matrices crée des dommages musculo-squelettiques cumulatifs qui se développent de manière invisible au fil des mois et des années. OSHAmanuel technique d'ergonomieidentifie les efforts répétitifs, le levage de charges lourdes et les postures inconfortables soutenues comme principaux contributeurs aux troubles du dos, qui touchent plus de 600 000 travailleurs chaque année. La manutention manuelle des matériaux reste la principale source de blessures indemnisables sur la main-d'œuvre américaine.

L'assistance pneumatique répond aux directives ergonomiques spécifiques de l'OSHA pour la manipulation lourde des matrices en éliminant les deux actions répétitives les plus dommageables : la force de poussée élevée-nécessaire pour libérer une étagère chargée du frottement statique et l'effort de traction soutenu pour la rétracter. Sans aide pneumatique, un opérateur étendant une étagère de 5 000 -livres plusieurs fois par quart de travail accumule le type de charge répétitive sur le haut du corps-et sur le dos que les directives de prévention de l'OSHA signalent explicitement. Les contrôles techniques tels que les dispositifs d'assistance au levage et la manutention mécanisée des matériaux sont la solution préférée de l'OSHA plutôt que de compter uniquement sur la formation ou la rotation des travailleurs.

Le gain ergonomique se compose de la fréquence d’accès. Un atelier tirant les matrices 8 à 10 fois par équipe élimine des milliers d'efforts de force élevés-par an en utilisant l'actionnement pneumatique au lieu du démarrage manuel. Cela se traduit directement par moins d'accidents du travail-, des coûts d'indemnisation des accidents du travail réduits et des opérateurs qui peuvent mener une carrière productive sans blessures chroniques au dos ou aux épaules. Le rack n'est pas seulement un périphérique de stockage. Il s'agit d'un contrôle technique qui supprime un risque ergonomique reconnu du mode de travail quotidien.

La protection des opérateurs lors de chaque événement d’accès représente la moitié de l’équation. Protéger le système de rack lui-même, afin qu'il continue de fonctionner en toute sécurité année après année, nécessite une approche de maintenance structurée à laquelle la plupart des acheteurs ne pensent jamais jusqu'à ce que quelque chose tombe en panne.

Exigences de maintenance et coût total de possession

Un support de déploiement de matrices d'estampage pneumatique qui fonctionne parfaitement dès le premier jour ne le restera pas sans un entretien structuré. Les systèmes à air comprimé sont généralement fiables, mais les joints, les roulements et les points de lubrification qui permettent aux étagères de plusieurs tonnes de glisser en douceur ont tous une durée de vie limitée. Le problème est qu’aucun fabricant de racks ne publie un calendrier détaillé de maintenance des racks à déploiement pneumatique. Les acheteurs découvrent ce qui est requis après un ralentissement, une fuite ou un arrêt complet. Voici l'approche préventive qui empêche les coûts de réparation de dépasser la valeur du rack.

Calendrier de maintenance préventive des vérins pneumatiques

Les vérins pneumatiques sont les composants-les plus sollicités du système, fonctionnant sous une charge importante à chaque fois qu'une étagère s'étend ou se rétracte. SelonDirectives d'entretien des cylindres de Tameson, l'usure est inévitable, mais la prise de mesures préventives simples, cohérentes et correctes, prolonge considérablement la durée de vie des cylindres et permet d'économiser du temps et de l'argent.

L'intervalle de remplacement du joint du cylindre pneumatique sur un support de filière dépend de la fréquence des cycles et de la qualité de l'air. Dans un atelier d'emboutissage typique qui accède aux matrices 5 à 10 fois par équipe, les joints de cylindre durent 3 à 5 ans avant que leur dégradation ne provoque des fuites notables. Les magasins avec une mauvaise filtration de l'air ou une humidité élevée peuvent voir la durée de vie des joints chuter à 18 à 24 mois. La contamination, une lubrification insuffisante et les charges latérales sont parmi les causes les plus courantes de défaillance prématurée des cylindres, et toutes trois peuvent être évitées grâce à une attention régulière.

Le tableau ci-dessous présente les tâches de maintenance principales, les intervalles recommandés et le temps d'investissement requis pour chacune d'entre elles :

La plupart de ces tâches nécessitent des outils de base et un technicien de maintenance familier avec les systèmes pneumatiques. La discipline essentielle est la cohérence. Un cycle de lubrification trimestriel manqué oblige les cylindres à travailler plus fort pour lutter contre une friction accrue, accélérant l'usure des joints et aggravant le problème sur plusieurs composants simultanément.

Dépannage des problèmes courants de rack pneumatique

Lorsqu'une étagère qui s'étendait en douceur commence à hésiter ou à perdre de la vitesse, l'instinct est souvent d'en imputer la faute au cylindre. Mais le dépannage d'une étagère à déploiement pneumatique lent nécessite d'examiner l'ensemble du trajet d'air avant de supposer que l'actionneur est en panne. CommeLe guide de dépannage de BL Pneumatique explique, un actionnement lent ou une perte de force surviennent fréquemment en amont du vérin lui-même, dans des chemins d'écoulement restreints, des chutes de pression ou des restrictions d'échappement qui ne se révèlent que lors d'un mouvement sous charge.

Commencez par ces coupables courants, classés du plus au moins fréquent :

• Silencieux d'échappement bouchés- L'accumulation d'huile et de particules restreint la sortie d'air de la chambre du cylindre opposée. L'étagère combat la pression de l'air emprisonnée, ralentissant considérablement. Retirez et nettoyez ou remplacez les silencieux tous les trimestres.
• Chute de pression sous demande- La jauge indique 100 PSI au repos, mais pendant l'extension, elle tombe à 70-80 PSI. Des conduites d'alimentation sous-dimensionnées, des filtres obstrués ou un retard de récupération du compresseur en sont la cause. Mesurez la pression pendant que l'étagère est réellement en mouvement, et non au ralenti.
• Joints de piston usés- L'air contourne le piston à l'intérieur, réduisant ainsi la force effective. Les symptômes incluent un sifflement provenant des orifices d'échappement pendant le maintien, une extension lente sous charge et une incapacité à atteindre la vitesse nominale maximale. Une corrosion visible ou une usure prématurée du corps du cylindre accompagne souvent une dégradation avancée des joints.
• Rails de guidage secs ou contaminés- La friction de roulement augmente lorsque la lubrification des rails tombe en panne ou que des débris métalliques s'accumulent sur les surfaces des roulements. La puissance du cylindre n’a pas changé, mais la charge qu’il pousse est effectivement devenue plus lourde.
• Mauvais réglage de la vanne de régulation de débitLes -vannes de régulation de vitesse- peuvent dériver en raison des vibrations ou être heurtées lors de travaux adjacents. Une vanne à pointeau fermée d'un demi-tour supplémentaire-réduit sensiblement la vitesse des étagères. Vérifiez et enregistrez les positions des vannes lors de l’entretien de routine.

Un principe de diagnostic utile : si l'étagère se déplace lentement dans un sens mais normalement dans l'autre, le problème vient presque toujours du chemin d'écoulement dans ce sens, soit une restriction du côté de l'alimentation-, soit un blocage du côté de l'échappement-. Un mouvement lent dans les deux sens indique un problème systémique tel qu'une faible pression d'alimentation, des joints usés ou un grippage mécanique des rails.

Considérations relatives au coût total de possession

Le prix d’achat initial vous indique ce que coûte le rack aujourd’hui. Le coût total de possession d'un stockage pneumatique de matrices vous indique ce qu'il coûte tout au long de sa durée de vie, et ce chiffre comprend la consommation d'énergie, la main d'œuvre de maintenance, les pièces de rechange et les temps d'arrêt.

L'air comprimé n'est pas gratuit. L’acheminement de l’air d’atelier vers des vérins pneumatiques coûte de l’électricité au compresseur. Les estimations de l'industrie estiment le coût de production d'air comprimé entre 0,25 et 0,35 dollar par 1 000 pieds cubes, en fonction des tarifs d'électricité locaux et de l'efficacité du compresseur. Un rack de six-étagères circulé 10 fois par quart de travail consomme environ 15 à 25 pieds cubes d'air par jour, ce qui rend les coûts énergétiques directs minimes : quelques dollars par mois. Le véritable coût de l’énergie, ce sont les infrastructures. Si le rack pousse votre compresseur à exécuter un cycle de service supplémentaire pour maintenir la pression du collecteur, cette charge incrémentielle compte plus que la consommation directe du rack.

Les coûts de maintenance sont modérés et prévisibles. Sur la base du calendrier ci-dessus, attendez-vous à environ 8-12 heures de maintenance par rack par an pour les inspections de routine, la lubrification et les changements de filtres. Les reconstructions de joints tous les 3 à 5 ans ajoutent une dépense unique de 500 à 1 500 dollars par cylindre en fonction de la taille de l'alésage et de l'accessibilité. En comparant cela avecDonnées d'analyse du TCO de l'actionneurmontrant des systèmes pneumatiques coûtant en moyenne entre 100 et 400 dollars en coûts de maintenance annuels par actionneur, cela correspond bien aux dépenses de service des cylindres de crémaillère.

Comment cela se compare-t-il entre les types de systèmes sur un horizon de 15 ans ?

• Systèmes à manivelle manuelle- Coût de maintenance le plus bas (lubrification et vérification des roulements uniquement), mais aucun composant pneumatique signifie aucune dépense liée à l'air-. Durée de vie prévue : 20+ ans. Dépenses totales de maintenance sur 15 ans : 2 000 $ à 4 000 $ par rack.
• Systèmes pneumatiques- Maintenance modérée avec la reconstruction des joints comme principale dépense récurrente. Durée de vie prévue du cylindre avant remplacement : 8 à 12 ans avec une qualité d'air appropriée. Dépenses totales de maintenance sur 15 ans : 5 000 $ à 10 000 $ par rack, y compris un cycle complet de reconstruction du cylindre.
• Systèmes hydrauliques- Charge de maintenance la plus élevée en raison des changements de fluides, des inspections des tuyaux, de l'entretien des pompes et de la gestion des fuites. Durée de vie prévue : 15-20 ans. Dépenses totales de maintenance sur 15 ans : 10 000 $ à 18 000 $ par rack.
• Systèmes électriques- Faible maintenance récurrente mais coût de réparation plus élevé en cas de panne de moteurs ou de cartes de commande. Durée de vie prévue : 10-15 ans pour les moteurs. Dépenses totales de maintenance sur 15 ans : 4 000 $ à 8 000 $ par rack.

Le système pneumatique occupe une position médiane : plus d’entretien que le manuel ou l’électrique, nettement moins que l’hydraulique. Ce qui justifie l’investissement en maintenance, c’est le retour opérationnel. Un accès plus rapide, l’élimination des blessures ergonomiques et une dépendance réduite aux ponts roulants génèrent tous une valeur qui s’accroît quotidiennement. Un rack qui permet d'économiser 5 minutes par changement de matrice sur 8 changements par équipe récupère 40 minutes de temps de production par jour. Plus de 250 jours ouvrables, soit 166 heures de temps d'impression récupérées par an, une valeur qui éclipse l'investissement annuel de maintenance de 500 à 800 dollars.

La véritable erreur de coût n’est pas la maintenance elle-même. Il achète un rack sans comprendre ces exigences constantes, puis reporte l'entretien jusqu'à ce qu'un cylindre cale sous une charge de 6 000 livres au pire moment possible d'un cycle de production. La maintenance planifiée est un poste budgétaire. Une panne imprévue est une urgence avec des coûts multipliés en temps d'arrêt, pièces expédiées et incidents de sécurité potentiels.

Comment sélectionner le support à déploiement pneumatique adapté à votre opération

Connaître le fonctionnement de ces systèmes, les niveaux de capacité existants et à quoi ressemble la maintenance laisse encore une question sans réponse : comment spécifier réellement le rack adapté à votre opération spécifique ? L’écart entre la compréhension de la technologie de déploiement pneumatique et la passation d’une commande correcte est le point où des milliers de dollars sont gaspillés. Les acheteurs soit sur-spécifient et paient pour une capacité qu'ils n'utilisent jamais, soit sous-spécifient et découvrent le déficit après l'installation lorsque les étagères calent, les sols se fissurent ou que les systèmes d'aération ne peuvent pas suivre.

Un cadre décisionnel structuré élimine les incertitudes. Rassemblez les bonnes informations, évitez les pièges documentés et vous obtenez une spécification qui correspond à votre opération plutôt qu'une sélection de catalogue générique qui correspond en quelque sorte.

Entrées de spécifications clés pour la sélection des racks

Avant de contacter un fabricant ou un distributeur, rassemblez ces points de données. Entrer dans une conversation sans eux garantit que vous recevrez un devis générique plutôt qu'une solution adaptée à vos conditions réelles. Considérez cela comme votre liste de contrôle des spécifications du support de filière pneumatique :

• Poids des matrices individuels- Pesez chaque dé qui sera stocké dans le rack, pas seulement le plus lourd. Enregistrez le dé le plus lourd, le poids moyen du dé et le dé le plus léger. La matrice la plus lourde détermine la capacité minimale de stockage (ajoutez une marge de sécurité de 15 à 20 %). Si votre matrice la plus lourde pèse 7 200 lb, vous avez besoin d’étagères conçues pour au moins 8 500 lb.
• Dimensions de la matrice (L x L x H)- Mesurez l'empreinte au sol et la hauteur de chaque matrice, y compris les composants saillants, les broches de guidage ou les sous--plaques. Ces dimensions déterminent la largeur minimale des étagères, la profondeur et l'espacement vertical entre les niveaux d'étagères. Une matrice de 48 pouces de large nécessite une étagère d'au moins 54 pouces de large pour permettre un dégagement pour le gréement du palan des deux côtés.
• Nombre de matrices à stocker- Comptez le nombre total de matrices nécessitant des emplacements de stockage dédiés. Cela détermine le nombre de niveaux d'étagères et potentiellement le nombre d'unités de rack dont vous avez besoin. Tenez compte de la croissance : si votre bibliothèque de matrices s'agrandit, prévoyez une capacité supplémentaire de 20 à 30 % au-delà du nombre actuel.
• Fréquence d'accès par quart de travail- Suivez le nombre d'accès à chaque position de matrice au cours d'une période de production typique. Les postes à haute-fréquence (8+ accès par équipe) doivent être placés à des hauteurs ergonomiquement optimales. Cette fréquence valide également si une assistance pneumatique est nécessaire ou si les positions à fréquence inférieure- pourraient utiliser des systèmes manuels à moindre coût.
• Surface au sol disponible et hauteur sous plafond- Mesurez l'encombrement exact disponible, y compris la zone de dégagement devant le rack où s'étendent les étagères. Vous avez besoin d'une profondeur d'étagère plus 18 pouces minimum à l'avant et d'un dégagement au plafond adéquat pour l'accès d'une grue ou d'un palan à la surface étendue de l'étagère.
• Alimentation en air comprimé existante- Enregistrez la puissance nominale CFM de votre compresseur, le PSI disponible à l'emplacement prévu du rack (mesuré sous charge, pas au ralenti), la distance de la chute de collecteur d'air la plus proche et le diamètre de la conduite d'alimentation existante. Cela détermine si votre infrastructure actuelle prend en charge le rack ou nécessite des mises à niveau.
• Spécifications des dalles de plancher- Obtenez l'épaisseur du béton, la cote PSI et l'état du sol de fondation à partir des dessins des installations ou des évaluations techniques. Ces informations vous indiquent, ainsi qu'au fabricant, si l'emplacement prévu peut supporter la charge concentrée sans renfort.
• Équipement de manutention de matrices- Documentez l'équipement que vous utilisez pour soulever les matrices sur et hors des étagères : pont roulant, grue à flèche, chariot élévateur avec accessoire spécialisé ou palan sur monorail. La méthode de manipulation affecte les dégagements requis au-dessus du positionnement du rack et de l'extension de l'étagère.
• Conditions environnementales- Notez la plage de température ambiante, les niveaux d'humidité et tous les contaminants en suspension dans l'air (poussière métallique, brouillard de liquide de refroidissement) présents dans la zone de stockage. Ces facteurs affectent la durée de vie des joints, le potentiel de corrosion et les exigences de lubrification du système pneumatique.

Ce guide de dimensionnement des supports de matrices d'estampage destiné aux acheteurs couvre les entrées qui séparent une spécification-qui correspond bien d'une spécification générique. Plus vos données sont complètes, plus un fabricant peut recommander avec précision le niveau de capacité, la configuration du châssis et la taille des cylindres adaptés à votre application. Des entrées incomplètes obligent les fabricants à dépasser les-spécifications en matière de sécurité, et vous payez pour ce conservatisme.

Erreurs courantes lors de la spécification des racks à déploiement pneumatique

Même les responsables d'outillage expérimentés commettent des erreurs de spécifications qui ne deviennent visibles que plusieurs mois après l'installation. Ce ne sont pas des risques théoriques. Ce sont les erreurs courantes lors de l'achat d'un système de stockage de matrices de déploiement que les installations rencontrent à plusieurs reprises, chacune coûtant entre quelques milliers de dollars en rénovations, jusqu'à des dizaines de milliers de dollars en capacité gaspillée ou en panne prématurée.

Spécification du poids moyen de la matrice au lieu du poids maximal de la matrice.Un atelier avec des matrices allant de 1 800 à 6 400 lb peut calculer une moyenne de 3 500 lb et sélectionner un support évalué à 4 000 lb par étagère. Cette matrice la plus lourde, pesant 6 400 livres, n'a désormais nulle part où aller, ou pire, est de toute façon chargée sur une étagère sous-estimée.-. Taillez toujours au maximum, pas à la moyenne.

Ignorer les exigences de charge au sol.CommeBHD Storage Solutions souligne, il est essentiel d'évaluer au préalable l'état du sol, sa planéité et sa capacité portante-pour éviter tout désalignement, instabilité et effondrement potentiel. Une crémaillère pneumatique entièrement chargée concentre les charges ponctuelles extrêmes sur ses plaques de base. Les installations qui ignorent l'évaluation des dalles avant de passer commande découvrent fréquemment que leur sol ne peut pas supporter la charge une fois le rack livré et partiellement assemblé, déclenchant des travaux de réhabilitation coûteux avec l'horloge fonctionnant sur les coûts de main d'œuvre d'installation.

Sous-estimation des besoins en approvisionnement en air.Les acheteurs confirment que leur compresseur a suffisamment de CFM total, mais ne mesurent jamais la pression délivrée à l'emplacement prévu du rack sous charge. Un tronçon de 50 pieds de tuyau sous-dimensionné peut faire chuter la pression de 20 à 30 PSI, réduisant ainsi la force du cylindre en dessous de ce qui est nécessaire pour étendre de manière fiable des étagères lourdes. La réparation après l'installation nécessite l'installation de nouvelles conduites d'air, ce qui nécessite souvent un temps d'arrêt et une main d'œuvre pour le montage des canalisations qui coûte entre 2 000 et 5 000 $.

Oublier le dégagement de l'extension d'étagère.Le support s'adapte parfaitement au mur ou entre les colonnes. Ensuite, une étagère s'étend de 48 pouces vers l'extérieur et entre en collision avec une colonne de support, un équipement adjacent ou une allée qui est désormais trop étroite pour la circulation des chariots élévateurs.Guides de spécifications des étagères industriellesidentifient systématiquement le fait d'ignorer l'espace des allées comme l'une des erreurs d'aménagement les plus coûteuses, et cela s'applique doublement au déploiement de systèmes où l'empreinte dynamique pendant le fonctionnement dépasse l'empreinte statique au repos.

Sélectionner la capacité sans tenir compte de la fréquence d’accès.La sélection des racks de déploiement en fonction du poids des matrices et de la fréquence doit être une décision combinée. Un rack doté de la bonne capacité mais d'une durabilité de cycle insuffisante pour un accès à haute fréquence-usera ses cylindres et ses roulements bien plus tôt que ne le suggère l'espérance de vie générale du fabricant. Si vous accédez à une étagère 12 fois par équipe au lieu des 3 à 4 fois supposées, la durée de vie des composants diminue proportionnellement et vous atteignez les intervalles de remplacement des joints en 18 mois au lieu de 4 ans.

Négliger la qualité de construction des matrices en tant que variable de stockage.Celui-ci surprend la plupart des acheteurs. Les matrices mal construites, avec des bords rugueux, des dimensions de base incohérentes ou des composants saillants qui n'ont pas été conçus pour le stockage et la manipulation, créent des complications de chargement sur les étagères mobiles. La répartition du poids décentrée-en raison d'une construction de matrice bâclée augmente la charge inégale des rails. Les bavures et les arêtes vives endommagent les surfaces des étagères. Les matrices construites dans un souci de facilité d'entretien et de manipulation, où les dimensions de base sont cohérentes et le centre de gravité prévisible, stockent de manière plus sûre et réduisent l'usure des composants du rack au fil du temps. C’est là que la qualité de fabrication des matrices et la planification du stockage se croisent véritablement. Les équipes évaluent de nouveauxfabrication de matrices d'estampage sur mesureParallèlement à l'infrastructure de stockage, il convient de considérer comment l'attention portée par l'ingénierie à la durabilité et à la maintenabilité dans la construction des matrices, comme ce que YICHEN intègre dans ses programmes de matrices d'emboutissage, affecte directement la sécurité de la manipulation à long terme-et l'usure des composants du rack. Une matrice bien construite-avec des dimensions cohérentes et une répartition prévisible du poids est tout simplement plus facile et plus sûre à stocker à plusieurs reprises tout au long de sa durée de vie.

Achat basé sur le prix par étagère plutôt que sur le coût total de possession.Le rack le moins cher par niveau d'étagère utilise souvent de l'acier de calibre plus fin, des cylindres à alésage plus petit et des roulements de qualité inférieure-. Il répond à la capacité nominale indiquée sur le papier, mais s'use plus rapidement, nécessite un entretien plus précoce et peut ne pas fournir une vitesse d'extension fiable à pleine charge à mesure que les composants vieillissent. L'analyse de la maintenance et du coût total de possession de la section précédente montre que les économies initiales de 3 000 à 5 000 $ sur un rack moins cher peuvent facilement être consommées par une seule reconstruction prématurée d'un cylindre et les temps d'arrêt de production associés.

Le fil conducteur qui relie la plupart de ces erreurs est le même que celui identifié dans le guide de spécification des étagères de Lyon dans tout le stockage industriel : sous-estimer les besoins futurs et confondre les évaluations des composants individuels avec les performances au niveau du système. Un rack à déploiement pneumatique n'est pas un composant unique. C'est un système qui interagit avec votre sol, votre alimentation en air, vos filières, vos opérateurs et votre calendrier de production. Spécifiez-le comme un système, et non comme un élément de catalogue, et vous éviterez les erreurs qui coûtent des milliers de dollars après la signature du bon de commande.

Foire aux questions sur les supports de déploiement de matrices d'estampage pneumatique

1. Quel poids un support de déploiement de matrice d'estampage pneumatique peut-il supporter par étagère ?

Les racks à déploiement pneumatique supportent généralement entre 2 000 et 20 000 livres par étagère, selon la configuration. La capacité est déterminée par le calibre en acier du cadre, le type de rail, la quantité de roulements et la taille de l'alésage du cylindre, travaillant ensemble comme un système. Les racks légers-utilisent des cadres à canaux en C de calibre 10-avec des cylindres simples pour des charges allant jusqu'à 4 000 lb, tandis que les unités lourdes-de 10 000 à 20 000 lb utilisent des montants en tôle d'acier d'un quart de pouce, des ensembles de rails structurels usinés et plusieurs cylindres d'alésage de 4 à 6 pouces par étagère. Sélectionnez toujours un niveau de capacité qui dépasse votre matrice la plus lourde d'au moins 15 à 20 % de marge de sécurité.

2. De quelle pression d'air et de quels CFM un rack à déploiement pneumatique a-t-il besoin ?

La plupart des supports de déploiement de matrices pneumatiques fonctionnent avec de l'air d'atelier standard entre 80 et 120 PSI. Un cylindre à double-effet typique avec un alésage de 4-pouces et une course de 48-pouces consomme environ 1,5 à 2,5 CFM par cycle complet d'extension-rétraction. La demande de pointe est la plus importante : si trois étagères sur un rack de six étagères effectuent un cycle simultanément lors d'un changement de matrice, la demande instantanée atteint 6 à 8 CFM. Le facteur critique est la pression fournie au rack sous charge, et non la capacité nominale du compresseur. Les conduites d'alimentation sous-dimensionnées s'étendant sur 50 pieds ou plus peuvent chuter de pression de 20 à 30 PSI, provoquant un blocage des étagères sous de lourdes charges.

3. Quand dois-je choisir l’assistance pneumatique plutôt qu’une crémaillère à manivelle manuelle ?

L'assistance pneumatique devient fortement recommandée lorsque les charges sur les étagères dépassent 3 000 livres, quelle que soit la fréquence d'accès, ou lorsque des matrices pesant entre 2 000 et 3 000 livres sont utilisées plus de 5 fois par quart de travail. Les directives ergonomiques de l'OSHA limitent la force de poussée-traction répétitive à moins de 50 livres, et même les manivelles manuelles à engrenages génèrent une charge soutenue sur le haut du corps-à ces poids, ce qui entraîne des blessures musculo-squelettiques au fil des mois. Au-dessus de 10 000 livres par étagère, un actionnement pneumatique ou hydraulique est physiquement requis puisque l’opération manuelle devient impossible.

4. À quelle fréquence les vérins pneumatiques à crémaillère nécessitent-ils un entretien ?

Les inspections visuelles mensuelles des tiges de vérin et des joints prennent 15 à 20 minutes par rack et détectent l'usure précoce avant que les performances ne se dégradent. Les rails de guidage et les roulements doivent être lubrifiés tous les 3 mois. Les filtres à air en ligne doivent être remplacés tous les trimestres. L'intervalle d'entretien principal est la reconstruction complète du joint de cylindre tous les 3 à 5 ans dans les ateliers accédant aux matrices 5 à 10 fois par équipe avec une filtration d'air appropriée. Une mauvaise qualité de l’air ou une humidité élevée peuvent réduire la durée de vie du joint à 18 à 24 mois. Le travail de maintenance annuel dure environ 8 à 12 heures par rack, la reconstruction des joints ajoutant 500 à 1 500 $ par cylindre lorsqu'elle est due.

5. Quelles sont les exigences au sol pour l'installation d'un rack de déploiement de matrices lourdes ?

Un rack à six -étagères entièrement chargé peut concentrer 30 000 kg ou plus au total dans une empreinte de 30-35 pieds carrés, créant des charges ponctuelles extrêmes sur chaque plaque de base. La plupart des installations nécessitent une dalle de béton d'au moins 6 - pouces coulée à 4 000 PSI sur une couche de fondation bien compactée. L'ancrage nécessite généralement des cales de 3/4 de pouce ou des ancrages époxy intégrés à au moins 4 pouces dans le béton sain au niveau de chaque plaque de base. Les forces dynamiques dues à l’extension des étagères créent des moments de basculement auxquels les ancrages doivent résister. Un ingénieur qualifié doit évaluer la capacité de la dalle avant l'installation, et les installations doivent vérifier qu'il n'y a pas de barres d'armature, de câbles de post-tension ou de services publics aux emplacements d'ancrage prévus.
