À l’intérieur de la matrice d’estampage de précision : de la nuance d’acier à la disposition des bandes

Qu'est-ce qui définit une matrice d'estampage de précision

Une matrice d'estampage de précision est un outil spécialisé conçu pour couper, former etfaçonner la tôle en composants finistout en maintenant des tolérances dimensionnelles à ± 0,0002 pouce sur des millions de cycles de presse. Ce seuil sépare les matrices de précision de l'outillage standard, où la variation acceptable peut être cinq à dix fois plus large.

Une matrice d'estampage de précision est un système d'outils hautement calibré conçu pour produire des composants métalliques complexes avec des tolérances de ±0,0002 pouce (±0,005 mm) ou plus, avec une précision reproductible maintenue sur des séries de production en grand volume-.

Qu'est-ce qui fait la précision d'une matrice d'estampage ? -qualité

Les matrices d'estampage standard font le travail pour les pièces où ± 0,005 pouce est acceptable. Les matrices de précision fonctionnent dans une réalité technique différente. Trois facteurs définissent cet écart : un jeu contrôlé du poinçon-à-la matrice (généralement 5-10 % de l'épaisseur du matériau par côté), une précision de positionnement micrométrique-entre les stations et une répétabilité cohérente vérifiée sur des volumes de production soutenus. Ces paramètres exigent des spécifications de matériaux plus strictes, des processus d'usinage plus rigoureux et une validation de qualité plus stricte que celle requise par les outils à usage général.

Seuils de tolérance qui définissent l'outillage de précision

Lorsque vous produisez des micro-connecteurs, des bornes électriques ou des composants de dispositifs médicaux, les tolérances mesurées en dixièmes de millième ne sont pas facultatives. Les pratiques d'outillage de haute-qualité permettent aux fabricants de maintenir des tolérances de ±0,0002 pouce à chaque étape de production. Ce niveau de contrôle dimensionnel signifie que la géométrie du poinçon, les jeux des blocs de matrice et l'enregistrement des bandes doivent tous fonctionner à quelques microns près de la valeur nominale tout au long de la durée de vie de la matrice.

Classification des matrices standard ou de précision

Les matrices d'estampage se répartissent en trois grandes catégories architecturales, chacune pouvant être adaptée à des spécifications de précision- :

• Une seule-station meurt- effectuez une opération par coup de presse. Géométrie simple, coût d'outillage réduit, plafond de complexité limitée.
• Matrices composées- exécute plusieurs opérations simultanément sur une seule station. Idéal pour les pièces plates et symétriques nécessitant une concentricité étroite entre les éléments.
• Matrices progressives- effectuez des opérations séquentielles sur plusieurs stations à mesure qu'une bande métallique avance dans l'outil. Idéal pour les pièces complexes-à volume élevé combinant des découpes, des pliages et des formes dans un processus continu.

Chaque type répond à des stratégies de production différentes, mais la filière progressive domine les applications de précision. Son architecture multi-station permet aux ingénieurs de répartir des géométries complexes sur des opérations séquentielles, en maintenant un contrôle plus strict à chaque étape qu'un seul coup ne pourrait obtenir. La logique derrière le séquençage des stations et la manière dont les décisions de disposition des bandes déterminent la qualité et le coût des pièces sont là où la conception des matrices devient véritablement intéressante.

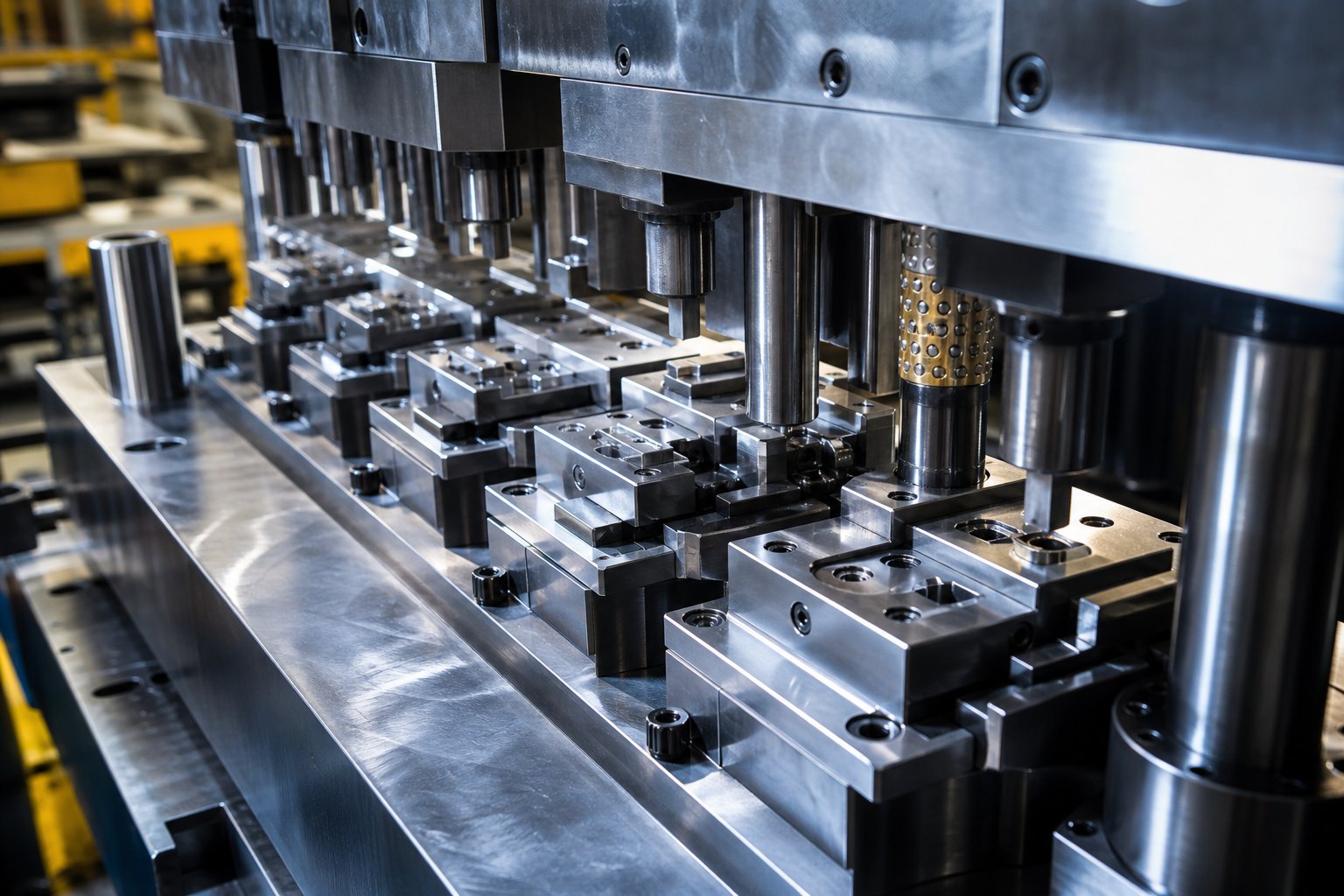

Principes de conception de matrices progressives et logique de station

Une matrice d'estampage progressivetransforme une bobine continue de métal en pièces finies grâce à une séquence d'opérations chorégraphiées. Chaque coup de presse fait avancer la bande d'un pas vers l'avant et chaque station exécute simultanément la tâche qui lui est assignée. Le résultat : un composant fini disparaît à chaque cycle, que ce cycle dure 0,5 seconde ou 0,05 seconde.

Ce qui rend cette architecture puissante pour les applications de précision, c'est l'indépendance des stations. Chaque opération s'effectue sur un poste dédié où la géométrie, le jeu et l'alignement du poinçon sont optimisés pour cette tâche unique. Des fonctionnalités de pièces complexes qui seraient impossibles en un seul coup deviennent réalisables lorsqu'elles sont réparties sur six, douze, voire trente stations séquentielles.

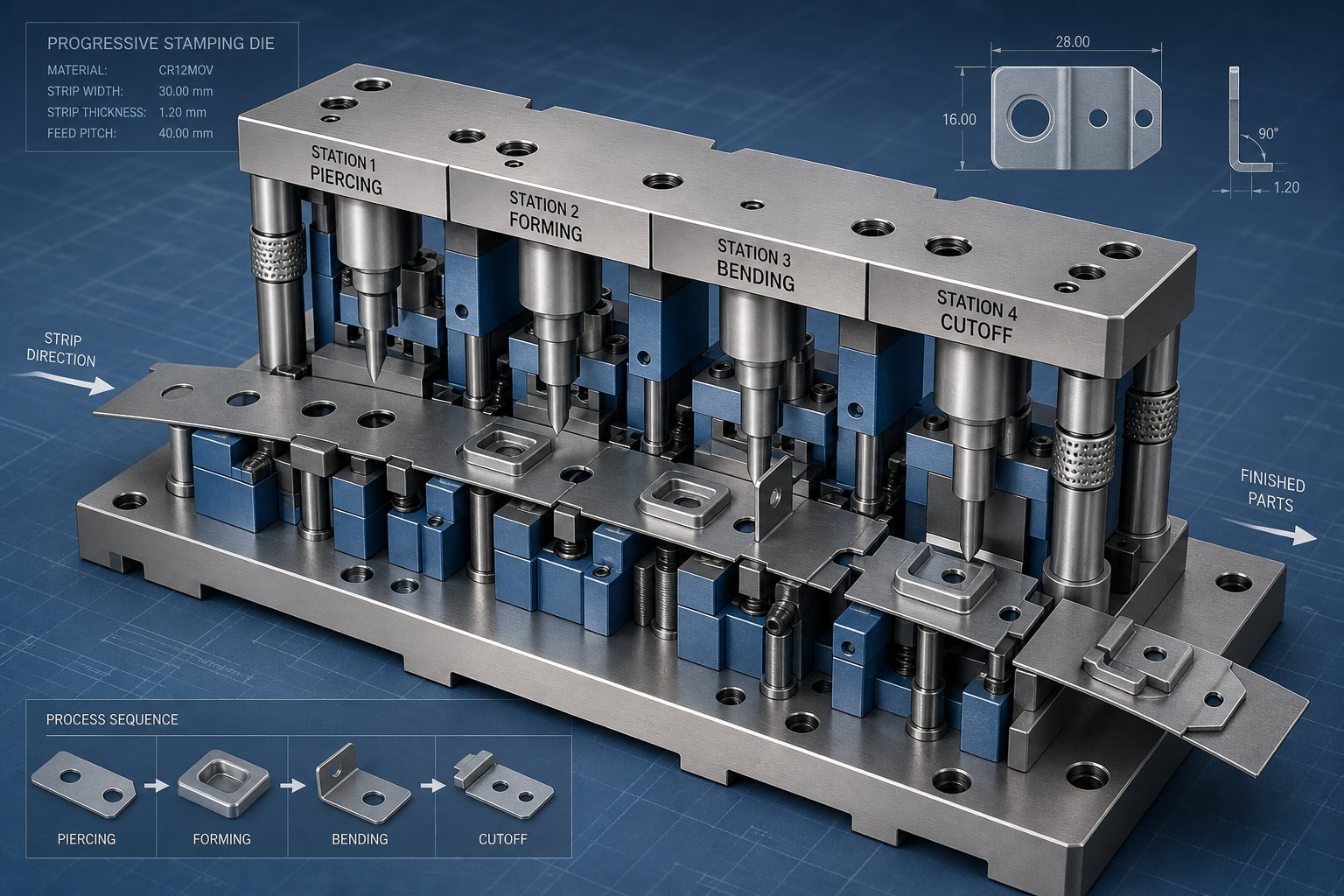

Séquençage progressif des stations de filière et disposition des bandes

La conception progressive des matrices d'estampage commence par la disposition des bandes, le plan d'ingénierie qui dicte la manière dont le matériau circule à travers l'outil. Imaginez la bande de métal comme une chronologie. À chaque station de cette chronologie, quelque chose de spécifique se produit : un trou est percé, une languette est pliée, une forme est inventée ou un élément est coupé. La séquence n'est pas arbitraire. Il suit une logique d'ingénierie ancrée dans le comportement des matériaux et le contrôle dimensionnel.

Une séquence de station typique ressemble à ceci :

1. Perçage d'un trou pilote- poinçonnés dans la première station, ces trous deviennent la référence d'enregistrement pour chaque opération ultérieure.
2. Perçage caractéristique- trous, fentes et découpes internes sont créés tandis que le matériau reste plat et stable.
3. Formage et pliageLe matériau - est façonné une fois que toutes les découpes à plat- sont terminées, évitant ainsi la distorsion des éléments précédemment formés.
4. Monnaie ou gaufrage- la compression localisée affine l'épaisseur ou crée des détails de surface.
5. Coupure ou séparation partielle- la pièce finie est séparée de la bande de support.

L'enregistrement des pilotes mérite une attention particulière. Les broches pilotes s'engagent dans les-trous pré-percés de la bande de support à chaque station, corrigeant ainsi toute inexactitude mineure d'alimentation. Commenote des experts de l'industrie, la libération de l'alimentation doit être programmée de manière à ce que le nez de balle du pilote pénètre dans la bande avant que les rouleaux d'alimentation ne se débloquent complètement. Si vous vous trompez de timing, vous verrez des avant-trous allongés, des coupes mal adaptées et une dérive dimensionnelle progressive entre les stations.

La bande de support elle-même, le cadre squelettique reliant votre pièce à chaque station, doit équilibrer force et flexibilité. Les supports solides conviennent aux découpes de base et aux pliages simples, mais toute opération d'étirage à matrice progressive nécessite un support à bande extensible : une boucle technique de matériau qui se déforme au fur et à mesure que la pièce est formée, maintenant une distance de pas constante entre les stations.

Comment l'attribution de stations affecte la qualité des pièces

Chaque décision d’attribution de station dans la conception progressive des matrices d’estampage se répercute en aval. Ajoutez plus de stations et vous obtenez la possibilité de répartir les forces de formage sur des incréments plus petits, réduisant ainsi le retour élastique et améliorant la cohérence dimensionnelle. Mais plus de stations signifie également une bande plus longue, un sabot de matrice plus large et plus de composants à entretenir.

Trois paramètres de disposition des bandes influencent directement le coût par pièce et les intervalles de maintenance :

• Largeur de bande- déterminé par la largeur de la pièce plus le matériau du pont de chaque côté. Le pont (généralement 1,25 à 1,5 fois l'épaisseur du matériau) empêche les déchets de se tordre et de coincer la matrice tout en préservant l'intégrité du support.
• Distance de pas- la distance de progression par coup. Un pas plus serré permet d'économiser du matériau mais exige une plus grande précision de positionnement de la part du système d'alimentation. Chaque fraction de millimètre économisée sur des millions de coups se traduit directement par une réduction du coût des matériaux.
• Nombre de stations- stations supplémentaires permettent un formage progressif qui améliore la qualité mais augmente le coût de l'outillage et la longueur des matrices. L'objectif d'ingénierie est le nombre minimum de stations permettant d'atteindre de manière fiable la géométrie et la tolérance cibles.

Les objectifs d'utilisation des matériaux supérieurs à 75 % constituent la référence du secteur pour une disposition en bandes bien conçue. Atteindre cette figure nécessite une imbrication minutieuse de la géométrie des pièces dans la bande et une utilisation stratégique des orientations angulaires lorsque la forme des pièces le permet. Les taux de rebut, le coût de l'outillage et la vitesse de la presse sont tous liés à ces décisions d'agencement prises lors de la phase de conception.

Comparaison des types de matrices par application

Le choix entre les architectures de matrices n'est pas uniquement une question de complexité des pièces. Le volume de production, les exigences de tolérance et le budget sont tous pris en compte. La comparaison suivante mappe chaque type par rapport aux attributs les plus importants lors de la spécification d'un outillage pour une application donnée :

Pour les applications de précision nécessitant des fonctionnalités complexes sur des volumes élevés, les matrices progressives offrent systématiquement le coût par pièce le plus bas malgré leur investissement initial plus élevé. L’acier à outils utilisé pour construire ces stations et le traitement thermique appliqué pour les durcir déterminent la durée pendant laquelle cet avantage en termes de coût persiste avant que la maintenance ne l’érode.

Sélection des matériaux de matrice et ingénierie du traitement thermique

Le nombre de stations et la disposition des bandes d'une matrice progressive définissent ce que l'outil peut produire. L’acier à l’intérieur de ces stations définit avec précision la durée de production. La sélection des matériaux dans l’estampage de précision n’est pas un exercice de catalogue. Il s'agit d'une décision en mode échec : vous choisissez en fonction du mécanisme qui finira par tuer l'outil et de la durée pendant laquelle vous pouvez retarder ce résultat.

Chaque poinçon, bloc de matrice et insert de formage est confronté à une combinaison d'usure abrasive, de charge de compression et d'impact cyclique. Le rapport entre ces forces varie selon la station, le matériau de la pièce et la vitesse de production. Choisir le bon acier à outils signifie identifier le mécanisme de défaillance qui domine votre application et choisir une nuance conçue pour y résister.

Cadre de sélection des nuances d'acier à outils

Considérez la sélection des aciers à outils comme un processus de diagnostic. Vous ne choisissez pas le « meilleur » acier. Vous faites correspondre les propriétés des matériaux aux contraintes spécifiques auxquelles vos composants de matrice seront confrontés. Voici comment les principales qualités correspondent aux conditions de production réelles :

• AISI D2 (SKD11)-Le grade-à privilégier lorsque l'usure abrasive ou adhésive limite la durée de vie de l'outil. Sa teneur élevée en carbure de chrome permet aux arêtes de coupe de conserver leur géométrie sur de longues séries de production. Idéal pour les stations de découpage et de perçage traitant des matériaux en bandes dures ou abrasives. Lorsque vous commencez à constater un écaillage des bords plutôt qu'une usure progressive, le D2 a atteint ses limites et une nuance plus résistante est nécessaire.
• AISI A2 (SKD12)- Sélectionné lorsque l'usure, la déformation et l'impact sont tous présents mais qu'aucun ne domine clairement. A2 fournit unsolution équilibrée dans des conditions mixtes, ce qui le rend adapté aux stations où plusieurs modes de défaillance sont en concurrence. Il maintient l'état des bords tout en résistant aux fissures sous des charges répétées.
• AISI M2 (SKH51)- Appliqué là où l'usure et les contraintes de compression sont importantes. Les poinçons M2 maintiennent la résistance des bords sous des charges répétées tout en résistant mieux à l'abrasion que les qualités axées sur la ténacité-. Par rapport au D2, il offre une meilleure résistance à la déformation. Par rapport au S7, il offre une résistance à l’usure plus élevée. C'est le choix idéal lorsque l'usure et la charge contribuent simultanément à la défaillance de l'outil.
• AISI S7- Le spécialiste de la robustesse. Lorsque la défaillance se produit par écaillage, fissuration ou fatigue due à des impacts répétés, le S7 absorbe les contraintes cycliques qui pourraient fracturer les aciers au carbure -plus élevés. Courant dans les emboutissages-de gros calibre ou dans les stations où les charges de poinçonnage sont sévères. Dans ces conditions, augmenter la ténacité s’avère plus efficace que l’augmentation de la dureté.
• Inserts en carbure de tungstène- Réservé aux stations où les taux d'usure de l'acier à outils créent des intervalles de maintenance inacceptables. Le carbure offre une résistance à l'usure jusqu'à 30 fois supérieure à celle de l'acier à outils, conservant des dimensions précises sur des millions de cycles.

La logique de sélection pratique fonctionne comme suit : lorsque les arêtes de coupe s'usent progressivement et que les bavures augmentent en taille, D2 est approprié. Lorsque les poinçons se déforment ou perdent leur précision dimensionnelle sous charge, M2 offre une meilleure résistance. Lorsque les bords s'écaillent ou se fissurent sous l'effet d'impacts répétés, S7 est requis. Lorsque ces conditions se chevauchent, A2 offre des performances équilibrées.

Paramètres de traitement thermique et leur impact sur les performances

Choisir la bonne note représente la moitié de l’équation. Le traitement thermique transforme l'acier à outils brut en un composant de matrice fonctionnel, et les paramètres utilisés déterminent si ce composant atteint son plein potentiel ou n'est pas à la hauteur.

Le processus suit une séquence contrôlée : austénitisation, trempe et revenu. Chaque étape a des effets mesurables sur la vie.

Austénitisantdissout les carbures dans la matrice en acier, la préparant à la transformation. Pour les aciers d'emboutissage à froid, les températures d'austénitisation varient généralement de 1 020 à 1 080 degrés Celsius. Trop faible, les carbures restent non dissous, ce qui limite la dureté réalisable. Une croissance trop élevée et excessive des grains compromet la ténacité. Le temps de trempage dépend de l'épaisseur de la section, allant généralement de 1 à 25 heures pour le durcissement complet de blocs de matrice plus grands. Les fours sous vide ou sous atmosphère protectrice empêchent la décarburation de la surface qui dégraderait la résistance à l'usure de la surface de travail.

Trempetransforme l'austénite en martensite, créant la structure sursaturée qui fournit la dureté de base. La sélection du support de trempe (huile, trempe polymère ou gaz pour les sections plus grandes) contrôle la vitesse de refroidissement. Trop rapide, les contraintes résiduelles peuvent provoquer des fissures. Une transformation trop lente et incomplète réduit la dureté. Pour les applications de matrices de précision et d'emboutissage, la stabilité dimensionnelle pendant la trempe est essentielle car toute déformation nécessite un meulage supplémentaire qui peut compromettre l'intégrité de la surface.

Trempesuit immédiatement la trempe pour soulager les contraintes internes et optimiser l'équilibre dureté-ténacité. Les matrices d'estampage à froid ciblant 58-64 HRC sont généralement tempérées à 400-550 degrés Celsius. Plusieurs cycles de revenu (généralement 2 à 3 cycles de 2 à 4 heures chacun) garantissent un soulagement complet des contraintes et des propriétés uniformes sur toute la section transversale. Chaque cycle précipite les carbures fins tout en réduisant progressivement la fragilité.

Le résultat mesurable : les composants correctement traités thermiquement-atteignent leur plage de dureté cible tout en maximisant la ténacité à la rupture (généralement 15 à 35 MPa par racine carrée de mètre pour les aciers à outils). Sautez un cycle de trempe ou évaluez mal la température d'austénitisation, et vous constaterez des écailles ou des fissures prématurées en production qu'aucun affûtage ne pourra réparer.

Quand les plaquettes en carbure justifient l'investissement

Les matrices d'emboutissage progressives en carbure représentent un coût initial important, souvent 3 à 5 fois le prix des composants équivalents en acier à outils. Alors, quand cet investissement a-t-il un sens économique ?

La décision dépend de trois facteurs :

• Volume de production- Lorsque les volumes annuels dépassent plusieurs millions de visites, les intervalles de maintenance prolongés du carbure réduisent considérablement le coût par pièce. Le seuil de rentabilité auquel la longévité du carbure compense sa prime dépend de la complexité de la pièce et de la vitesse de la presse, mais la production continue en volume élevé - favorise presque toujours le carbure aux postes d'usure critiques.
• Abrasivité de la pièce- Le formage d'acier inoxydable, de tôles d'acier au silicium ou d'autres matériaux abrasifs accélère les taux d'usure de l'acier à outils au point où la fréquence de maintenance devient un goulot d'étranglement de production. La résistance exceptionnelle à l'abrasion du carbure maintient une précision dimensionnelle là où les nuances d'acier ne le peuvent pas.
• Criticité de la tolérance- Pour les caractéristiques où la dérive dimensionnelle provoque directement un rejet fonctionnel (largeurs des broches de connecteur, surfaces de contact des dispositifs médicaux), la capacité du carbure à maintenir la géométrie sur des millions de cycles élimine le risque de qualité associé à l'usure progressive de l'acier.

L’approche hybride domine la pratique moderne des matrices de précision et de l’emboutissage. Plutôt que de construire des matrices entières en carbure, les ingénieurs placent des inserts en carbure aux stations et caractéristiques spécifiques où l'usure est la plus agressive ou où la tolérance est la plus critique. La structure de la matrice environnante utilise des qualités d'acier à outils plus résistantes qui absorbent les charges de choc et simplifient les modifications. Vous obtenez les performances du carbure là où cela compte, sans le coût du carbure partout où ce n'est pas le cas.

La sélection des matériaux et le traitement thermique établissent les performances de base de chaque composant de la matrice. Mais même l'acier à outils trempé de manière optimale fait face à un adversaire que la dureté seule ne peut vaincre : des mécanismes d'usure au niveau de la surface tels que le grippage, l'adhérence et la friction qui attaquent l'interface entre le poinçon et la pièce à chaque coup.

Traitements de surface et revêtements pour une durée de vie prolongée des matrices

Le grippage, l’adhérence et le frottement abrasif proviennent tous de la surface, la couche limite microscopique où le poinçon rencontre le matériau de la pièce à usiner sous une pression et une vitesse extrêmes. La dureté à elle seule ne résout pas ces problèmes car le mécanisme de rupture n'est pas une déformation globale. C'est un transfert de matière à l'interface. Les revêtements de surface résolvent directement ce problème en modifiant le comportement tribologique de cette zone de contact, en réduisant les coefficients de frottement, en empêchant l'adhésion et en créant une barrière thermique entre l'outil et la bande.

Pour les opérations de découpe et d'emboutissage de précision exécutées à des vitesses élevées, le revêtement approprié peut prolonger la durée de vie de l'outil d'un ordre de grandeur tout en conservant la cohérence dimensionnelle qu'exigent les pièces à tolérance-étroite.

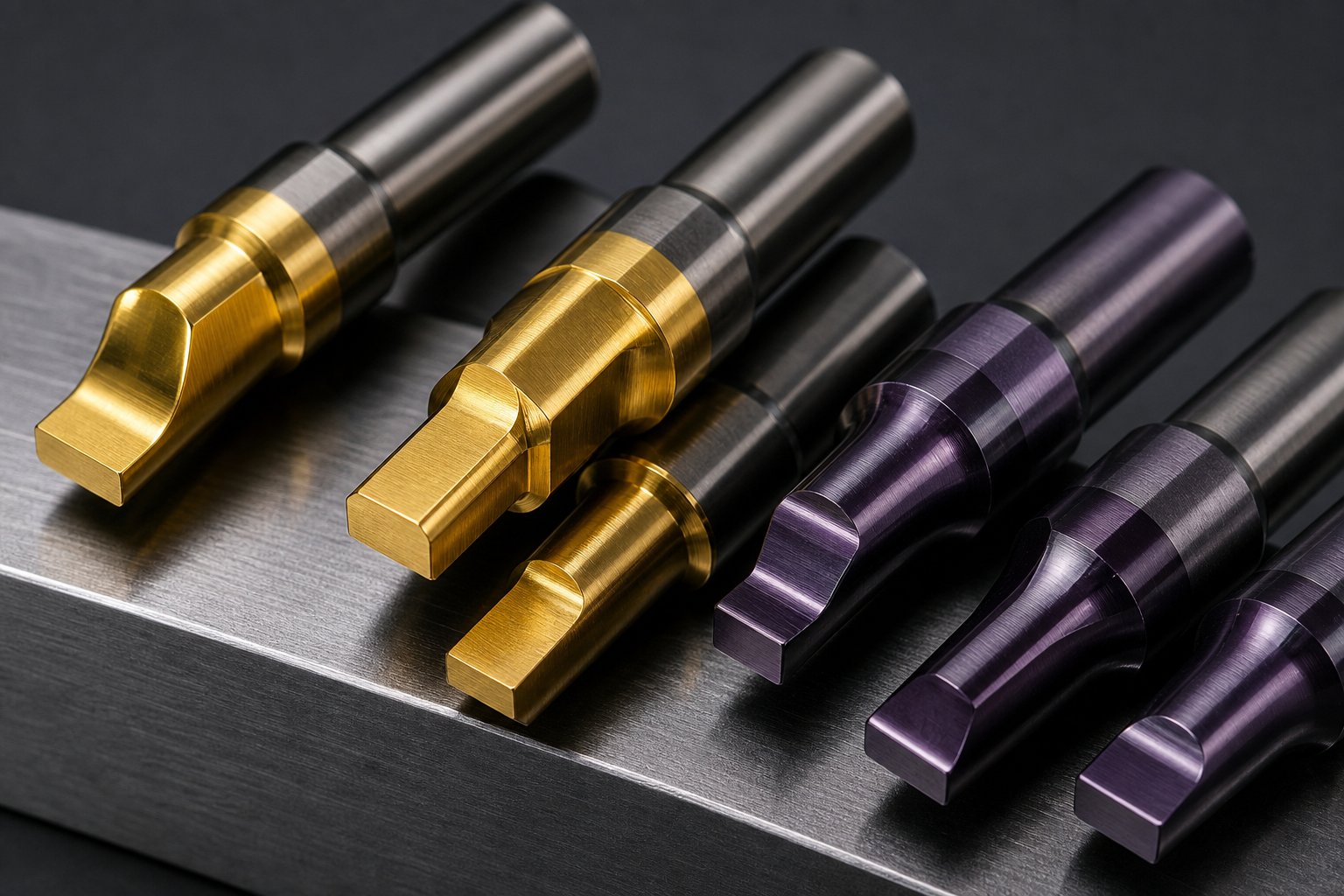

Types de revêtements et leurs mécanismes d'usure

Chaque chimie de revêtement cible une combinaison différente de mécanismes d’usure. Choisir entre eux signifie comprendre ce qui détruit réellement les surfaces de vos outils. Voici comment les principales options se comparent :

• TiN (nitrure de titane)- Le revêtement tout usage standard-avec une couleur dorée caractéristique. Micro-dureté d'environ 2 200 HV, épaisseur maximale du revêtement de 10 micromètres. Idéal pour les applications générales de formage de métaux et de moulage de plastique où une résistance à l'usure modérée est suffisante. Son coefficient de frottement plus élevé (0,6 à sec sur acier) limite l'efficacité dans les opérations de formage agressives.
• TiCN (carbonitrure de titane)- Augmente la dureté jusqu'à environ 3 400 HV avec un coefficient de frottement nettement inférieur de 0,2. Épaisseur maximale autour de 6 micromètres. La ténacité améliorée et la résistance à l'usure abrasive le rendent idéal pour la coupe et le formage des métaux à hautes performances, en particulier sur les pièces en acier inoxydable où le grippage est le mode de défaillance dominant.
• TiAlN (nitrure de titane et d'aluminium)- Offre une dureté élevée (environ 3 200 HV) avec une excellente résistance à l'oxydation à des températures élevées. Épaisseur maximale de 10 micromètres. Fonctionne mieux dans les opérations à grande vitesse-ou dans des conditions d'usinage semi-à sec où la charge thermique est importante. Sa résistance à la chaleur en fait le choix privilégié lorsque les vitesses de presse génèrent des températures de frottement importantes au niveau des surfaces des poinçons.
• DLC (Diamant-Comme Carbone)- L'option de friction la plus faible disponible, avec des coefficients inférieurs à 0,1 et une dureté atteignant 4 000 HV. L'épaisseur est limitée à environ 4 micromètres dans les applications standards. Le DLC excelle dans la prévention de l'adhérence sur les métaux non ferreux et dans la réduction des forces de dénudage lors des opérations de formage où le matériau veut saisir le poinçon lors de la course de retour.
• Nitruration- Un processus de diffusion thermochimique plutôt qu'un revêtement déposé. Les atomes d'azote pénètrent dans la surface de l'acier à outils, créant un boîtier durci sans limite de couche distincte. Idéal pour les grandes surfaces de formage où l'adhérence du revêtement pourrait être problématique, ou comme pré-traitement sous les revêtements PVD pour une capacité portante améliorée-.

Faire correspondre les traitements de surface aux matériaux de la pièce

Le matériau de la pièce à usiner dicte le mécanisme d'usure qui dominera, ce qui détermine le choix optimal du revêtement.

Acier inoxydableprésente le défi irritant le plus agressif. Les qualités à haute résistance-comme le type 301 en état quart-dur génèrent une usure importante de l'adhésif sur les surfaces de formage et de frappe. Recherche àPenn United Technologiesont démontré que les revêtements PVD en nitrure de chrome sur les outils en carbure prolongeaient la durée de vie des matrices de 15 000 coups entre deux revêtements à plusieurs millions de coups avant la défaillance de l'outil. Il ne s'agit pas d'une amélioration progressive. C'est une transformation du modèle de maintenance. Le TiCN est tout aussi efficace ici, grâce à sa combinaison de dureté élevée et de faible coefficient de frottement qui contrecarre directement la tendance à l'adhérence des nuances d'acier inoxydable austénitique.

Aluminiumest connu pour l’accumulation de matériaux sur les surfaces des outils. Le métal mou se transfère facilement sur les poinçons non revêtus, dégradant progressivement la qualité de surface de la pièce. Les revêtements DLC, avec leurs propriétés de friction et d'anti-extrêmement faibles, éliminent pratiquement ce mode de défaillance dans les applications de découpage en aluminium.

Cuivre et laitonprésentent un défi différent dans l’estampage progressif des bornes et connecteurs en cuivre. Ces matériaux plus mous génèrent moins d’usure abrasive mais créent des problèmes d’adhérence à des vitesses plus élevées. Les revêtements DLC ou TiCN réduisent les forces de décapage et empêchent le ramassage de matériaux qui nécessiteraient autrement un polissage fréquent. Les opérations d'estampage progressif du cuivre exécutées à 800+ coups par minute tirent des avantages particulièrement importants des revêtements à faible -friction, car le contact répété à haute -vitesse amplifie toute tendance à l'adhésion.

Tests effectués àUniversité Deakinen partenariat avec Ford a confirmé que les revêtements TiCN augmentaient la durée de vie des matrices d'un facteur de plus de 20 par rapport aux surfaces polies-uniquement, tandis que le chrome dur offrait une amélioration de 12 fois. L'étude a également révélé que le simple fait d'améliorer la finition de la surface de base de 2,4 micromètres à une préparation plus lisse multipliait par sept la durée de vie de la matrice avant l'application d'un revêtement. Les performances du revêtement s’appuient sur la qualité de la préparation de la surface.

Aspects économiques du revêtement et intervalles de recouvrement

Le PVD et le CVD représentent les deux principales méthodes d'application, et le choix entre elles est important pour l'outillage de précision. Le PVD (Physical Vapor Deposition) fonctionne à des températures nettement plus basses, généralement inférieures à 500 degrés Celsius. Cela évite la distorsion dimensionnelle et la perte de dureté que les processus à température plus élevée - peuvent introduire. Pour les composants de matrice critiques en termes de tolérance -déjà traités thermiquement-selon des spécifications précises, le PVD préserve ces propriétés intactes.

CVD (Chemical Vapor Deposition) applique des revêtements à des températures supérieures à 1 800 degrés Fahrenheit. Alors que le CVD produit une excellente adhérence et une couverture uniforme sur des géométries complexes, le cycle thermique peut altérer la dureté du substrat et provoquer des changements dimensionnels nécessitant un réaffûtage. La plupart des applications de matrices et d'emboutissage de précision privilégient le PVD pour cette raison.

Les intervalles de recouvrement dépendent de l'interaction entre le type de revêtement, le matériau de la pièce, la vitesse de la presse et la stratégie de lubrification. En termes généraux :

• Matrices polies non revêtues sur acier inoxydable : repolis tous les 1 000 à 7 000 coups selon la qualité de la préparation de la surface
• Chrome dur sur acier inoxydable : environ 12 000 coups entre les entretiens
• PVD TiCN ou CrN sur acier inoxydable : plusieurs centaines de milliers à millions de coups avant recouvrement
• DLC sur aluminium ou cuivre : intervalles prolongés limités principalement par l'épuisement de l'épaisseur du revêtement plutôt que par la défaillance de l'adhésif

La lubrification interagit avec la sélection du revêtement d'une manière qui n'est pas toujours intuitive. Un revêtement haute-performance avec une lubrification minimale peut surpasser une matrice non revêtue nageant dans de l'huile d'estampage. Cela ouvre la porte à une utilisation réduite de lubrifiant, à des pièces plus propres et à une réduction des coûts d’élimination des déchets. Pour l'estampage progressif du cuivre où la contamination résiduelle par l'huile affecte le brasage ou le placage en aval, le frottement ultra-faible du DLC permet un fonctionnement à sec ou presque-sec qui élimine complètement le nettoyage après-estampage.

Les aspects économiques favorisent le revêtement lorsque le coût d'une seule défaillance imprévue de matrice, y compris la mise au rebut, les temps d'arrêt et la réparation accélérée, dépasse le coût du revêtement de chaque composant critique d'usure de l'outil. Pour la plupart des matrices progressives-à volume élevé, ce calcul joue de manière décisive en faveur du revêtement. La question restante est de savoir comment intégrer cette décision de revêtement dans le processus plus large de développement de matrices, depuis l'analyse initiale de la pièce jusqu'à la validation de la production.

Le cycle de vie du développement des matrices, du concept à la production

La qualité de l'acier, le traitement thermique et les revêtements de surface définissent ce qu'une matrice d'emboutissage de précision peut supporter. Mais la séquence de décisions et de processus qui transforment un concept d'ingénierie en un outil de production validé détermine si ces choix de matériaux délivrent réellement leur potentiel. Un fabricant d’outils progressifs ne se contente pas d’usiner des composants. Ils orchestrent un cycle de vie de développement où chaque phase garantit la précision dont dépendent les phases suivantes.

Voici la réalité : la liberté de conception est la plus élevée au début d'un projet, lorsque les connaissances de fabrication sur la pièce spécifique sont les plus faibles. La simulation d'estampage et la validation virtuelle existent précisément pour combler cet écart, en mettant à disposition des connaissances scientifiques-avant de s'engager dans des outils durs. Le cycle de vie ci-dessous reflète la manière dont les programmes modernes d’emboutissage et d’emboutissage gèrent cette tension entre liberté et connaissance.

De l’impression de pièces à la simulation de disposition de bandes

Chaque projet progressif suit un chemin de développement structuré. Sautez une phase ou précipitez-vous pour la parcourir, et vous découvrirez les coûts en aval en termes de reprise, de rebut ou de durée de vie compromise de l'outil. Le cycle de vie complet se déroule dans cette séquence :

1. Analyse et faisabilité des pièces- Les ingénieurs évaluent la fabricabilité de l'impression de la pièce. Ils évaluent les propriétés des matériaux, la complexité géométrique, les exigences de tolérance et le volume annuel pour déterminer si la pièce est adaptée à la production de matrices progressives. Les questions critiques trouvent ici une réponse : ce rayon de courbure peut-il être formé sans se fissurer ? Cette tolérance nécessite-t-elle un outillage en carbure ? Le volume annuel justifiera-t-il l’investissement en outillage ?
2. Disposition et simulation de bandes- La disposition des bandes définit le séquençage des stations, la distance de pas, la conception du support et l'utilisation du matériau. La simulation CAE valide ensuite le flux de matériaux, prédit les risques d'amincissement ou de fissuration et optimise les pressions de formage avant la découpe de l'acier. Cet essai virtuel identifie les défauts potentiels dans un environnement numérique, réduisant ainsi considérablement les coûts des essais physiques{{3}et-des erreurs.
3. Conception détaillée et modélisation 3D- Chaque poinçon, bloc matrice, insert, plaque de dévêtissage et composant de guidage est modélisé selon des spécifications exactes. Les dégagements, les contrôles d’interférences et les séquences d’assemblage sont vérifiés numériquement. Les stations inutilisées sont réservées aux futures modifications techniques, évitant ainsi des reconstructions coûteuses de matrices lorsque des révisions de pièces arrivent inévitablement.
4. Usinage EDM à fil et CNC- Les composants sont fabriqués à l'aide de technologies d'usinage de précision adaptées à leurs exigences de tolérance. Les plaques de matrice et les chaussures sont fraisées CNC. Les profils de poinçonnage et les ouvertures de matrice sont découpés par électroérosion à fil. Les surfaces de formage critiques reçoivent un meulage au gabarit CNC pour la géométrie finale.
5. Assemblage et repérage- Les composants sont assemblés dans le sabot de matrice et le repérage vérifie que les surfaces de contact entrent correctement en contact sous la charge. Les hauteurs de fermeture sont fixées, le timing est confirmé et le passage des bandes est vérifié dans chaque station.
6. Essai et validation- La matrice exécute des échantillons de pièces sur une presse d'essai. Les dimensions sont mesurées, le retour élastique est quantifié et des ajustements sont apportés à la géométrie de formage. L'analyse CPK par échantillonnage continu confirme la stabilité dimensionnelle.
7. Sortie de production- La matrice est approuvée pour une production-à pleine cadence après avoir satisfait à toutes les exigences dimensionnelles, cosmétiques et de capacité de processus. Les dossiers de documentation comprenant les SOP de maintenance et les intervalles d'affûtage sont finalisés.

La réflexion sur la conception-pour-la fabricabilité traverse chaque phase. Les ingénieurs conçoivent des géométries de poinçons qui peuvent être réaffûtées sans montage complexe. Ils spécifient la construction des inserts aux stations à forte-usure afin que les composants individuels puissent être remplacés sans démonter l'ensemble de l'outil. Ils localisent les broches de guidage et les chevilles pour un remontage reproductible après maintenance. Ces décisions ne rendent pas la construction initiale moins chère, mais elles réduisent considérablement le coût d'exploitation de l'outil sur toute sa durée de vie.

Technologies d'usinage de précision dans la construction d'outils modernes

Les tolérances réalisables dans une matrice d'emboutissage de précision finie sont en fin de compte limitées par les technologies d'usinage utilisées pour créer ses composants. Trois capacités définissent l’état actuel de la technique :

Électroérosion à filcoupe l'acier à outils trempé à l'aide d'un fil fin chargé électriquement, atteignant des tolérances de ± 0,0001 à ± 0,0003 pouce avec des rayons aussi petits que 0,0005 pouce. Ce processus crée une géométrie de poinçon et d'insert dans des matrices progressives sans contrainte thermique ni force mécanique, ce qui signifie que les composants durcis peuvent être usinés aux dimensions finales après traitement thermique. Le découpage au fil lent-, une variante raffinée utilisant un fil plus fin et plusieurs passes de lissage, pousse la qualité de la finition de surface en dessous de 0,2 micromètre Ra tout en maintenant la précision de position à un seul micron.

Meulage de gabarit CNCatteint une précision de positionnement de 0,001 mm sur les modèles de trous et les surfaces profilées. Pour les blocs de matrice où plusieurs positions de cavité doivent être liées avec précision les unes aux autres, la rectification par gabarit fournit la précision des coordonnées qui garantit l'alignement de station-à-sur toute la longueur d'un outil progressif.

EDM à plombgère des cavités tridimensionnelles complexes-et des géométries de poinçonnage de forme que l'électroérosion à fil ne peut pas atteindre. Les tolérances de ±0,0002 à ±0,0005 pouces permettent des géométries internes complexes, des cavités profondes et des contre-dépouilles qui réduisent le nombre de composants assemblés en consolidant des formes complexes en inserts uniques.

Ces technologies fonctionnent ensemble. Le fraisage CNC ébauche les composants jusqu'à une forme proche-de la forme nette, rapidement et à moindre coût. L'électroérosion à fil coupe ensuite les profils et les dégagements finaux avec une précision au micron-. Le meulage au gabarit termine les surfaces de référence critiques. Cette combinaison signifie qu'un fabricant de matrices progressiste peut maintenir des tolérances globales de matrice plus strictes que ce qu'un seul processus pourrait obtenir seul.

Critères de validation des essais et de mise en production

Cela semble simple ? La phase d’essai est celle où les hypothèses techniques rencontrent la réalité physique. Une matrice peut être parfaitement usinée tout en produisant des pièces-hors-spécifications si le retour élastique du matériau, les conditions de frottement ou la déflexion de la presse n'ont pas été correctement prédits lors de la simulation.

La validation suit un protocole structuré :

• Échantillons T0- Premières pièces sorties du dé. Mesuré par rapport aux dimensions d'impression pour quantifier l'écart par rapport à la valeur nominale. Le retour élastique sur les éléments formés est ici la principale préoccupation.
• Correction de géométrie- La géométrie de la matrice est ajustée pour compenser le retour élastique observé. Les poinçons de formage peuvent être rectifiés ou calés. Les angles de courbure excessive sont ajustés jusqu'à ce que les pièces rentrent dans les tolérances après récupération élastique.
• Échantillons T1- Pièces produites après corrections, mesurées pour confirmer que les ajustements ont atteint l'objectif. Plusieurs échantillons vérifient la cohérence, et pas seulement la précision d'une seule partie-.
• Validation CPK- Un échantillonnage continu sur une analyse prolongée (généralement 30+ parties consécutives) confirme la capacité du processus. Un CPK de 1,33 ou plus sur les dimensions critiques indique que le processus est suffisamment stable pour la mise en production.

La sortie de production ne se résume pas simplement à « les pièces sont bonnes ». Cela signifie que la matrice produit des pièces conformes de manière fiable, que la fenêtre de processus est documentée et que les paramètres de maintenance sont établis. Les intervalles d'inspection basés sur le-nombre-de hits, les seuils d'affûtage et les critères de remplacement des composants sont tous définis au cours de cette phase, créant ainsi le cadre de maintenance qui protège les performances de la matrice tout au long de sa durée de vie de production.

Stratégie de maintenance des matrices et analyse des modes de défaillance

Les critères de mise en production établissent le cadre de maintenance, mais maintenir une matrice d'estampage de précision conforme aux spécifications sur des millions de cycles nécessite quelque chose de plus qu'un calendrier épinglé sur un mur. Cela nécessite une stratégie structurée qui relie les symptômes observables aux causes profondes, relie les intervalles d'entretien aux données d'usure réelles et prend en compte la manière dont la dynamique de la presse influence la dégradation des matrices. Étonnamment, c’est là que de nombreux programmes d’outillage échouent. La matrice est construite selon des normes exceptionnelles, puis se détériore dans le cadre d'une culture de maintenance réactive qui ne réagit qu'après une augmentation des taux de rebut.

Une meilleure approche considère la maintenance comme une discipline d’ingénierie et non comme une tâche de conciergerie. Cela signifie comprendre pourquoi les composants tombent en panne, quand intervenir et comment votre type de presse accélère ou atténue des mécanismes d'usure spécifiques.

Modes de défaillance courants et identification des causes profondes

Lorsqu’une matrice progressive commence à produire des pièces rejetées, le symptôme visible raconte rarement toute l’histoire. Une bavure sur un bord estampé ressemble à un poinçon émoussé, mais la cause réelle pourrait être une dilatation thermique modifiant le dégagement du poinçon-à-la matrice, un dispositif de retenue desserré permettant un mouvement latéral ou une lubrification inadéquate créant une accumulation d'adhésif.Magazine de formage des métauxsouligne qu'une analyse complète des défaillances nécessite la collecte d'échantillons, la compilation de données de base et l'examen des surfaces de fracture avant de tirer des conclusions hâtives.

Considérez la distinction entre les erreurs de fabrication et les-échecs des conditions de service. Un poinçon qui s'écaille parce qu'un rayon de coin spécifié est resté aiguisé pendant le meulage est une erreur de fabrication. Un insert en carbure qui se fissure parce qu'un lubrifiant chloré a attaqué son liant au cobalt est une défaillance des conditions de service-. Les deux produisent le même symptôme, l’écaillage, mais nécessitent des actions correctives totalement différentes.

Les erreurs de conception contribuent également de manière significative. Les sections épaisses adjacentes aux sections minces, les changements brusques de section transversale et les rayons de congé mal dimensionnés créent tous des concentrateurs de contraintes qui finissent par nucléer des fissures sous un chargement cyclique. Ce ne sont pas des problèmes de maintenance. Ce sont des problèmes d’ingénierie que la maintenance ne peut résoudre à elle seule.

Le tableau suivant cartographie les modes de défaillance les plus courants dans les matrices progressives de précision, leurs causes profondes et les réponses correctives appropriées :

L'information essentielle de toute analyse de défaillance : vous remarquerez que la plupart des causes profondes remontent aux décisions prises lors de la conception et de la construction, et pas seulement à l'usure opérationnelle. Les données de l'industrie confirment que la conception des outils, la sélection des matériaux et le traitement thermique méritent le même poids d'investigation que les conditions de service lors du diagnostic des pannes récurrentes.

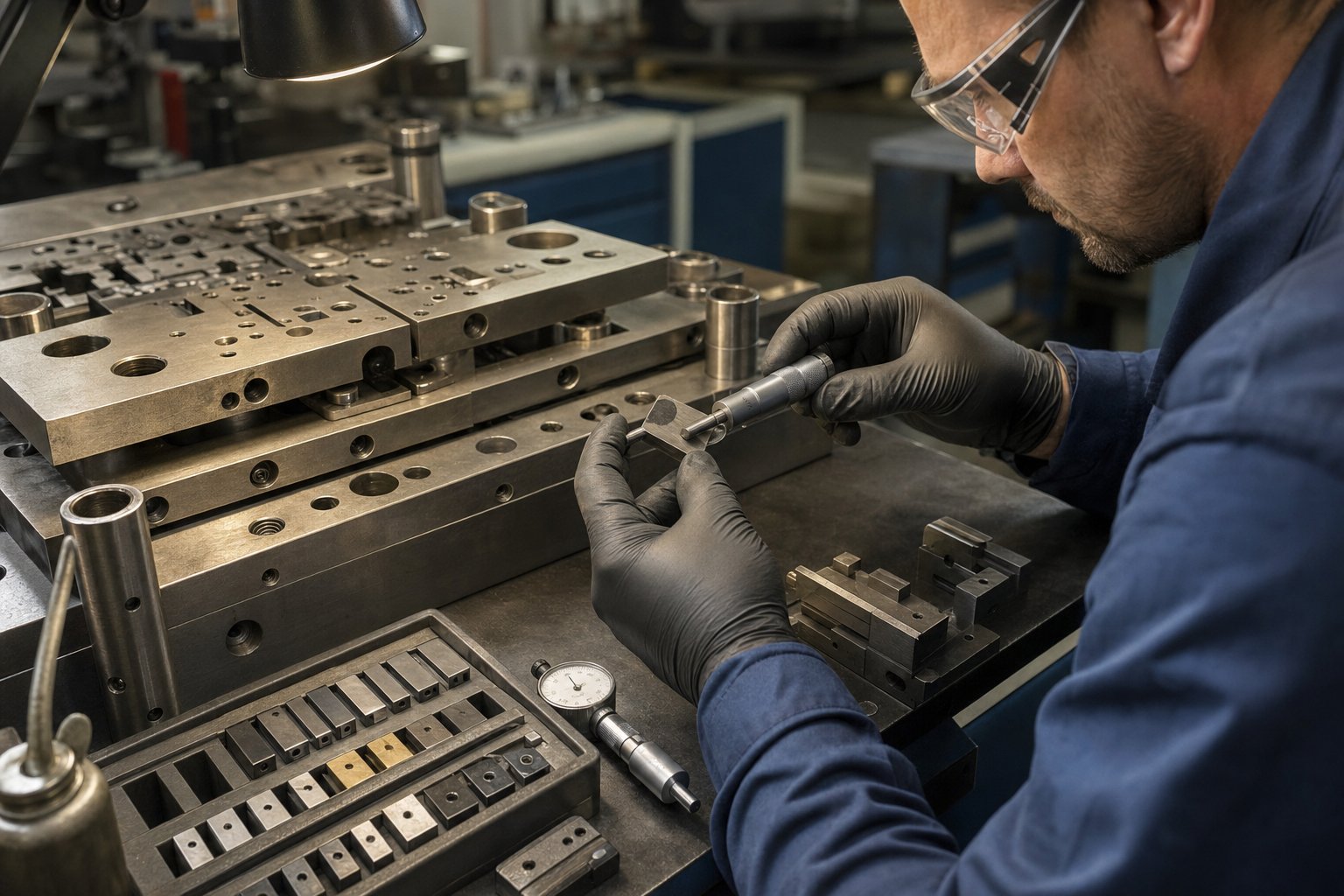

Planification de la maintenance préventive par nombre de visites

Les calendriers de maintenance-basés sur un calendrier ne répondent pas aux besoins des matrices d'estampage. Un outil exécutant deux équipes à 600 coups par minute accumule l'usure de manière fondamentalement différente d'un outil exécutant une seule-équipe à 200 SPM, même au cours de la même semaine civile. Une maintenance préventive efficace relie les déclencheurs d’inspection aux chiffres de production réels.

Le framework fonctionne par niveaux :

• Contrôles par-équipe (à chaque démarrage d'exécution)- Inspection visuelle pour déceler les limaces, les débris et les dommages évidents piégés. Vérifiez que la distribution de lubrifiant atteint les points prévus. Confirmez le pas d’alimentation et le suivi des bandes. Signalez immédiatement tout changement de qualité lié aux bavures-. Ces vérifications prennent quelques minutes, mais détectent les conditions qui se transforment en heures d'arrêt imprévu.
• Inspection basée sur le-compte-d'accidents vasculaires cérébraux (généralement tous les 50 000 à 250 000 appels)- L'intervalle dépend de l'abrasivité du matériau de la pièce, de la vitesse de la presse et des données d'usure historiques pour l'outil spécifique. À ce moment-là, mesurez l'état de la pointe-, vérifiez les jeux avec des jauges d'épaisseur, inspectez les pilotes pour déceler une usure unilatérale-et vérifiez que la longueur libre du ressort- ne s'est pas dégradée au-delà de 10 %. Les directives de l'industrie recommandent de déclencher un examen du réaffûtage du poinçon lorsque l'usure des bords dépasse 0,1 mm.
• Seuil d'affûtage- Plutôt que d'affûter selon un calendrier fixe, mesurez la hauteur réelle des bavures sur les pièces de production. Lorsque les bavures dépassent les spécifications de la pièce (souvent 0,05 à 0,10 mm pour les applications de précision), planifiez l'affûtage. Documentez le nombre de coups à chaque événement de netteté. Au fil du temps, cela permet de construire un modèle prédictif du taux d'usure réel de chaque matrice.
• Critères de remplacement des composants- Les ressorts sont remplacés lorsque la longueur libre chute de 10 % ou que des fissures apparaissent. Les pilotes sont remplacés lorsque le dégagement des trous pilotes dépasse l'intention de conception. Les bagues de guidage sont remplacées lorsque des rayures sont visibles ou lorsque le jeu mesuré par rapport aux broches de guidage dépasse les limites documentées. Ce ne sont pas des jugements. Ce sont des seuils mesurables.

La documentation relie l’ensemble du système. Chaque événement de maintenance doit enregistrer : le nombre d'interventions en service, les défauts détectés, les actions entreprises, les composants remplacés et le premier-résultat de qualité après le retour de la matrice en production. Les fournisseurs d'emboutissages progressifs au service des programmes d'outils automobiles comprennent instinctivement cette discipline, car les systèmes qualité IATF 16949 exigent des dossiers de maintenance traçables comme condition d'approbation des fournisseurs.

Sans données sur le nombre d'accès-, vous devinez. Grâce à lui, vous pouvez prédire quand le prochain entretien sera nécessaire, budgétiser à l'avance les composants de remplacement et identifier les stations spécifiques qui génèrent des coûts de maintenance disproportionnés.

Comment le type de presse influence les modèles d’usure des matrices

La presse n'est pas seulement une source d'énergie. Il s'agit de l'environnement dynamique dans lequel vit votre matrice, et ses caractéristiques déterminent directement les modes de défaillance qui apparaissent en premier et la rapidité avec laquelle ils progressent. Trois architectures de presse dominent la production d'emboutissage de précision et chacune crée une signature d'usure distincte.

Presses mécaniquesdélivrer de la force via un mécanisme à manivelle, ce qui signifie que la vitesse et le tonnage disponible varient continuellement tout au long de la course. La vitesse maximale se produit à mi--course et le tonnage n'est maximum qu'au point mort bas. Cela crée des temps de cycle très courts, idéaux pour le découpage et le perçage de volumes élevés, mais le profil de course fixe signifie que les opérations de formage subissent des taux de déformation différents en fonction de l'endroit où elles se produisent dans la course. Les modèles d'usure des matrices sur les presses mécaniques ont tendance à entraîner des défaillances liées aux impacts : écaillage du poinçon lors de l'engagement, rupture-par choc lors du découpage et fissuration par fatigue due à un chargement dynamique répété. Les opérations d'estampage progressives CVC produisant des ailettes d'échangeur de chaleur à 1,000+ SPM sur des presses mécaniques entraînent une usure accélérée au niveau des stations de perçage simplement en raison de l'énergie d'impact cumulée à ces taux de cycle.

Presses servoutilisez des servomoteurs programmables pour contrôler indépendamment la vitesse, la position et la force du vérin tout au long de la course. Vous pouvez ralentir le vérin lors de l'engagement du matériau pour réduire les chocs, appliquer progressivement le tonnage complet pendant le formage et le rétracter à vitesse maximale pour minimiser le temps de cycle. Le résultat : une usure des matrices considérablement réduite. La matrice subit des forces de pointe plus faibles, des cycles thermiques réduits et moins de chocs brusques. Les composants qui s'écaillent après 200 000 coups sur une presse mécanique peuvent en exécuter 500 000 ou plus sur une servopresse formant la même pièce. Les intervalles de maintenance s'étendent proportionnellement.

Presses hydrauliquesfournissent un tonnage complet à tout moment de la course avec une vitesse réglable, ce qui les rend excellents pour les opérations d'emboutissage profond et de formage complexes. Cependant, leurs temps de cycle plus lents limitent le débit pour les travaux de matrices progressives à grand volume. Les modèles d'usure des matrices sur les presses hydrauliques favorisent des mécanismes de contact - soutenus : grippage dû au contact prolongé de l'outillage -avec la pièce aux stations de formage, effets thermiques dus à une dissipation thermique plus lente et dégradation de la surface due à un temps de séjour prolongé sous charge. Les matrices automobiles pour les composants structurels emboutis-fonctionnent souvent sur des presses hydrauliques précisément parce que la vitesse contrôlée empêche les fissures et les déchirures que les courses mécaniques à grande vitesse- produiraient lors des emboutissages profonds.

Le point pratique à retenir : votre programme de maintenance doit tenir compte du type de presse, et pas seulement du nombre de frappes. Une matrice fonctionnant sur une presse servo à 400 SPM peut nécessiter un entretien moins fréquent que la même matrice fonctionnant sur une presse mécanique à 300 SPM, car l'engagement contrôlé du servo réduit les dommages cumulés par course. À l’inverse, une opération de formage sur presse hydraulique peut nécessiter une inspection de surface plus fréquente pour déceler le grippage malgré un fonctionnement à des vitesses inférieures, car chaque course maintient le contact plus longtemps.

Comprendre ces mécanismes de défaillance et ces stratégies de maintenance permet de disposer d'une matrice de précision produisant des pièces conformes. Mais les spécifications qui déterminent ces tolérances, les jeux qui définissent les bavures acceptables et les volumes de production qui justifient une discipline de maintenance stricte proviennent tous de l'application elle-même. Ce que fait la pièce emboutie lors de son assemblage final détermine tout ce que la matrice doit fournir.

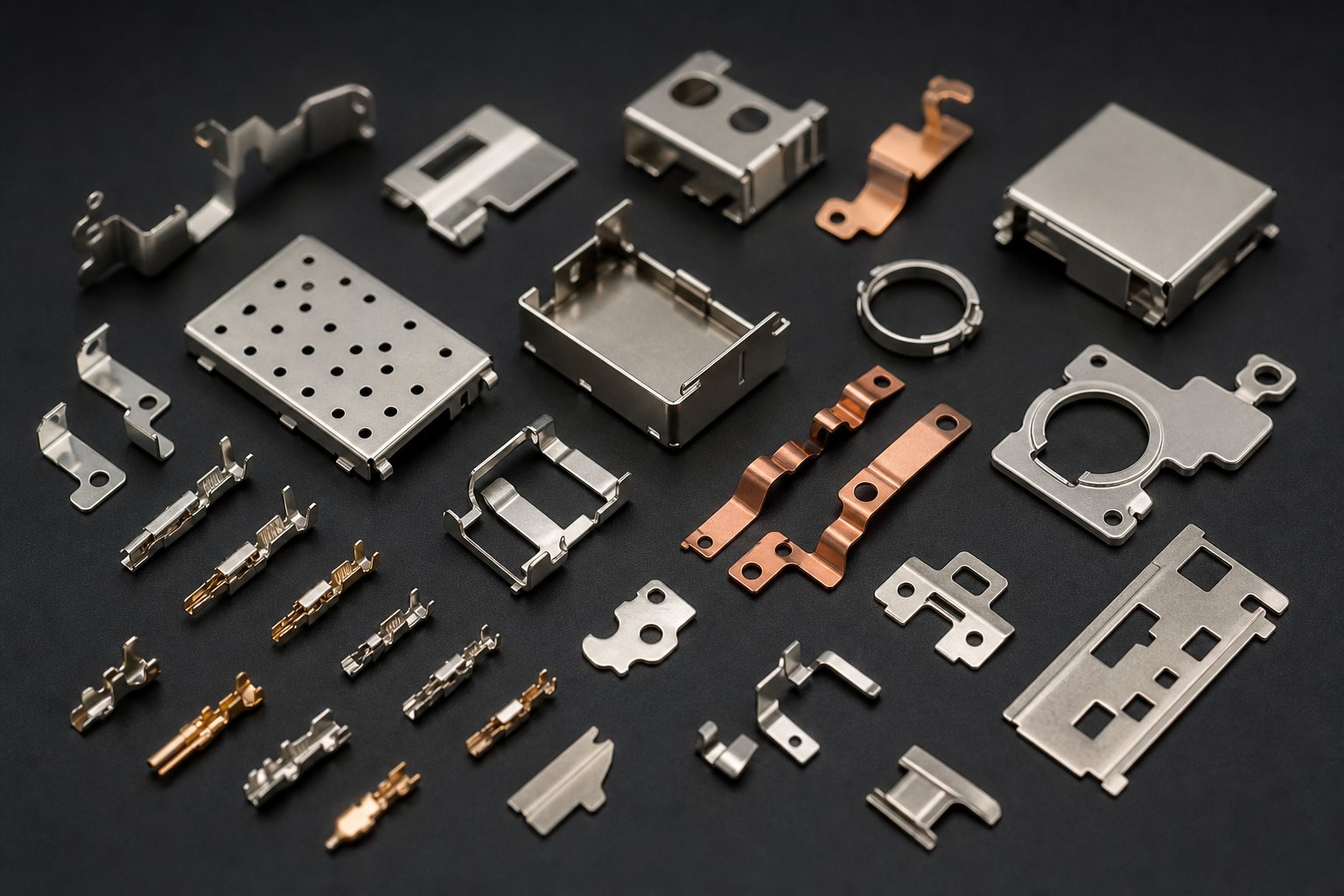

Applications industrielles et décisions relatives aux spécifications des matrices

Les seuils de tolérance, les intervalles de maintenance et les sélections de revêtements n'existent pas en vase clos. Ils sont motivés par ce que fait réellement la pièce finie une fois qu’elle quitte la presse. Une borne en cuivre à l'intérieur d'un faisceau de connecteurs automobile fonctionne sous des contraintes mécaniques, électriques et thermiques différentes de celles d'une ailette en aluminium dans un échangeur de chaleur. Ces-exigences d'utilisation finale remontent tout au long de la chaîne d'ingénierie, dictant tout, de la nuance d'acier au nombre de stations dans la matrice progressive qui produit la pièce.

Comprendre cette relation aide les équipes d'ingénierie à spécifier les outils qui correspondent à leur application plutôt que de sur-faire de l'ingénierie pour obtenir une marge dont elles n'ont pas besoin ou, pire encore, sous-spécifier des tolérances dont elles ont absolument besoin.

Applications de connecteurs automobiles et électriques

L’emboutissage progressif des composants automobiles représente l’un des secteurs les plus exigeants en matière d’outillage de précision. Les fournisseurs de niveau 1 au service des équipementiers ont besoin de matrices capables de produire des millions de pièces identiques chaque année tout en respectant des tolérances garantissant un contact électrique et une rétention mécanique fiables.

Imaginez un boîtier de connecteur multi-broches avec des contacts à ressort espacés de 1,27 mm. Chaque contact doit maintenir une force normale spécifique contre la goupille d'accouplement, et cette force dépend de l'épaisseur du matériau, de la géométrie du pliage et de la cohérence dimensionnelle de chaque pièce. Un écart de 0,05 mm sur la longueur d'un bras de contact modifie suffisamment la force du ressort pour provoquer des connexions intermittentes en service. C'est la réalité de la tolérance qui détermine les spécifications d'estampage progressif des OEM.

Les matrices progressives pour véhicules électriques et hybrides produisent désormais des laminages de moteurs, des barres omnibus et des connecteurs de haute-précision à des vitesses de production allant jusqu'à 1 400 courses par minute. Ces applications combinent des tolérances serrées et des volumes annuels agressifs, dépassant souvent les 10 millions de pièces. Les spécifications des matrices pour ce segment nécessitent généralement des inserts en carbure aux postes de perçage critiques, des revêtements TiCN ou DLC sur les poinçons de formage et une compatibilité avec les servopresses pour réduire l'usure par impact à ces cadences de cycle.

Les principaux facteurs de spécification pour les applications électriques automobiles :

• Matériel- Bronze phosphoreux, cuivre-béryllium ou alliages de cuivre-pré-plaqués d'une épaisseur de 0,1 à 0,8 mm
• Tolérances- Généralement ±0,02 à ±0,05 mm sur les dimensions de contact critiques ; précision de positionnement à ±0,03 mm entre les éléments
• Volume- Quantités annuelles de plusieurs-millions justifiant des outils en carbure et des programmes complets de revêtement
• La complexité de la matriceDe - 20 à 40+ stations intégrant un-assemblage dans la matrice, des inserts de surmoulage sélectifs-ou un-taraudage dans la matrice pour les composants intégrés

CVC et estampage du cuivre à grande vitesse

L’emboutissage progressif des métaux CVC occupe l’extrémité opposée du spectre de complexité, mais repousse les limites de vitesse plus durement que presque toute autre application. Les ailettes d'échangeur de chaleur sont des pièces en aluminium minces et géométriquement simples produites à des cadences extraordinaires, souvent de 1 200 à 1 500 coups par minute sur des presses dédiées à grande vitesse-.

À ces vitesses, l’usure des matrices s’accumule rapidement. Une filière à ailettes exécutant 1 400 SPM sur trois équipes produit plus de 2 millions de coups par jour. Même avec l'abrasivité relativement faible de l'aluminium, ce contact cumulatif dégrade rapidement les surfaces des outils sans stratégie de revêtement et de lubrification appropriée. Les spécifications d’outillage pour l’estampage progressif CVC donnent la priorité :

• Matériel- Bande d'aluminium fine (0,08 à 0,15 mm) nécessitant des bords de coupe extrêmement tranchants et un minimum de bavures
• Vitesse- 1000 à 1,500+ SPM exigeant des composants de matrice légers, un enregistrement pilote robuste et des-revêtements anti-adhérence (DLC de préférence)
• Gestion de la vie- Cycles d'affûtage fréquents en raison d'un nombre extrême de coups ; construction d'inserts modulaires pour un service rapide en station sans retrait complet de la matrice de la presse
• Largeur de bande- Large stock de bobines (jusqu'à 500 mm ou plus) alimentant plusieurs rangées simultanément pour un rendement maximal

L'emboutissage progressif du cuivre pour les bornes électriques et les barres omnibus présente différentes exigences. Le travail du cuivre-durcit pendant le formage, augmentant ainsi les charges sur la presse à mesure que les cycles de production progressent. Les spécifications des matrices doivent tenir compte des exigences de tonnage plus élevées dans les stations de formage et de la tendance à l’adhésion du cuivre sur l’acier à outils non revêtu. Les exigences de tolérance OEM pour ces pièces se situent généralement entre ±0,001 et ±0,005 pouce, avec des contraintes de finition de surface déterminées par les processus de placage ou de brasage en aval.

Exigences de précision médicale et électronique

Les composants de dispositifs médicaux et le blindage des appareils électroniques grand public poussent les matrices de précision vers leur capacité de tolérance la plus stricte. Un blindage EMI estampé pour smartphone doit s'insérer dans une cavité mesurée en fractions de millimètre, avec des exigences de planéité qui empêchent les espaces permettant des fuites électromagnétiques. Les ressorts de contact médicaux, les composants d'instruments chirurgicaux et les boîtiers de dispositifs implantables exigent non seulement une précision dimensionnelle, mais aussi une traçabilité complète et une validation des processus.

Ce qui distingue ces applications du travail automobile ne réside pas nécessairement dans des tolérances plus strictes. C'est la combinaison de tolérances serrées, de matériaux exotiques et de volumes plus faibles qui change l'équation économique :

• Blindage électronique- Acier inoxydable fin ou maillechort (0,1 à 0,3 mm) ; géométries de pliage complexes nécessitant plusieurs stations de formage ; planéité à moins de 0,05 mm sur les surfaces du blindage ; volumes modérés (500K à 5M par an)
• Dispositifs médicaux- Titane, acier inoxydable chirurgical ou alliages spéciaux exigeant des certifications de matériaux spécifiques ; tolérances de ±0,01 à ±0,025 mm ; traçabilité complète des lots avec documentation CPK par cycle de production ; des volumes plus faibles (50K à 500K) qui doivent quand même justifier un investissement progressif dans la filière
• Micro-connecteurs- Distances de pas inférieures à 0,5 mm entre les contacts ; des tailles de fonctionnalités approchant les limites de la capacité d'électroérosion à fil ; largeurs de bandes inférieures à 20 mm avec progression sur une seule-rangée ; outillage en carbure obligatoire pour la stabilité dimensionnelle tout au long de la durée de vie

Pour les applications médicales et électroniques, les décisions en matière de spécifications des matrices s'orientent autant vers l'infrastructure d'assurance qualité que vers la capacité mécanique. La matrice doit non seulement produire des pièces conformes, mais doit le faire dans le cadre d'un processus validé et documenté qui satisfait aux exigences réglementaires. Cette rigueur de validation est directement liée à la manière dont la matrice a été développée, à qui l'a construite et aux systèmes de qualité qui ont régi sa fabrication, des questions qui conduisent naturellement à la manière dont les équipes d'ingénierie évaluent et sélectionnent leur partenaire d'outillage.

Sélection d'un partenaire de matrices d'emboutissage de précision pour les pièces critiques

La traçabilité réglementaire, les processus validés et les capacités documentées ne proviennent pas de la pièce estampillée. Ils proviennent de l’organisation qui a conçu et construit le dé. Pour les équipes d'ingénierie qui spécifient des outils pour les applications critiques en termes de tolérance, la sélection du bon fabricant de matrices progressives consiste moins à trouver le devis le plus bas qu'à identifier un partenaire dont l'infrastructure technique correspond aux exigences de l'application. Un fournisseur équipé pour l'estampage général des supports opère dans un environnement d'ingénierie fondamentalement différent de celui construit autour de micro-connecteurs, de bornes en cuivre de faible épaisseur- ou de composants de dispositifs médicaux nécessitant une répétabilité de ± 0,01 mm.

Alors, comment distinguer les fabricants de matrices progressives véritablement équipés pour le travail de précision-de ceux qui commercialisent au-delà de leurs capacités ? La réponse réside dans l’évaluation de références techniques spécifiques, de systèmes qualité vérifiés et d’une discipline de processus démontrée.

Benchmarks de capacité technique pour les fournisseurs de matrices

Lorsque vous recherchez une matrice d'emboutissage de précision pour des pièces petites et complexes en grand volume, la liste des équipements du fournisseur vous en dit plus que sa présentation commerciale. Vous devez regarder au-delà de la capacité générale de la CNC et examiner les technologies d'usinage spécifiques qui permettent une précision au niveau du micron-.

Voici un cadre d'évaluation pratique. Un fournisseur adapté aux travaux de matrices progressives critiques en matière de tolérance doit démontrer :

• Capacité EDM à fil avec une précision de ±0,001 mm ou supérieure- Ceci n'est pas-négociable pour les profils d'inserts de poinçons et de matrices où les jeux sont mesurés en microns à un-chiffre. Demandez-leur s'ils utilisent du fil lent-avec plusieurs passes d'écrémage pour les surfaces finales.
• Meulage de gabarit CNC pour la précision des coordonnées- Critique pour maintenir les relations de position de station-à-station sur les longs patins à matrice progressive. Sans meulage au gabarit, les erreurs de position cumulées sur 20+ stations deviennent inévitables.
• Traitement thermique en interne-ou contrôle vérifié par un sous-traitant- Le traitement thermique détermine directement si l'acier à outils atteint son potentiel de performance. Les fournisseurs qui externalisent ce processus sans vérification documentée des paramètres introduisent une variable incontrôlée.
• Logiciel de simulation d'emboutissage (AutoForm, DYNAFORM ou équivalent)Le développement - basé sur la simulation- réduit les itérations d'essai et prédit le retour élastique, l'amincissement et le flux de matériaux avant la découpe des outils durs. Les fournisseurs qui s'appuient uniquement sur des -essais basés sur l'expérience-et-des erreurs comportent des risques plus élevés pour les géométries complexes.
• Disponibilité des presses d'essai correspondant aux conditions de production- Un fournisseur doit valider les matrices sur une presse qui reproduit votre environnement de production : en faisant correspondre le tonnage, la cadence et le type de système d'alimentation. La validation d'une matrice progressive de 400 SPM sur une presse d'essai de 60 SPM laisse les modes de défaillance dépendant de la vitesse-non découverts.
• -Traitement de surface en interne ou partenariats de revêtement établis- Les décisions en matière de revêtement PVD doivent être intégrées dès la phase de conception et non traitées après coup. Les fournisseurs qui coordonnent la sélection du revêtement avec le matériau de la pièce à usiner et la vitesse de la presse fournissent des outils-plus durables.
• Des équipements de métrologie calibrés pour mesurer ce qu’ils construisent- Capacité CMM, systèmes de mesure optique et profilométrie de surface adaptés à la plage de tolérance qu'ils prétendent atteindre.

Une maison d'emboutissage générale peut posséder une machine d'électroérosion à fil. Un spécialiste des matrices et de l'emboutissage de précision l'exécute dans le cadre d'une discipline de processus qui comprend des programmes documentés, des décalages vérifiés et des résultats mesurés validés par rapport aux valeurs nominales CAO. L'équipement compte moins que le système qui régit son utilisation.

Normes de qualité et exigences de certification

Les certifications servent de preuve auditée en externe qu'un fournisseur opère dans le cadre d'un système de gestion de la qualité structuré. Pour les applications de matrices de précision, deux certifications ont le plus de poids.

ISO 9001:2015établit la ligne de base. Il confirme qu'il existe des processus documentés pour le contrôle de la conception, l'étalonnage, l'audit interne, les actions correctives et la gestion des fournisseurs. Tout fournisseur réputé de matrices et d’emboutissages de précision devrait considérer cela comme un minimum. Cela témoigne de la discipline et de la traçabilité des processus, même s'il n'exige pas la rigueur spécifique au secteur automobile-qu'exigent les programmes de production en grand volume-.

IATF 16949:2016s'appuie sur la norme ISO 9001 avec des exigences nettement plus strictes adaptées à la production de la chaîne d'approvisionnement automobile. Il impose l'APQP (Advanced Product Quality Planning), le PPAP (Production Part Approval Process), FMEA, SPC et MSA comme outils de qualité de base. Pour les équipes qui s'approvisionnent en matrices automobiles ou en tout autre composant estampillé critique en matière de sécurité, la certification IATF 16949 n'est pas une préférence. C'est un préalable. La norme exige des études de capacité de processus ciblant un Cpk de 1,33 ou plus sur les dimensions critiques, poussant les fournisseurs vers la rigueur statistique qui empêche la dérive dimensionnelle sur les longues séries de production.

Au-delà du certificat lui-même, vérifiez la portée. Un fournisseur peut détenir la certification IATF 16949 pour les opérations d'assemblage mais pas pour la fabrication de matrices. La portée de la certification doit explicitement couvrir la conception, la construction et la validation des outils et matrices sur le site où votre outillage sera produit. Demandez le certificat actuel et confirmez-le via leBase de données de surveillance de l'IATFplutôt que de se fier à un logo affiché sur un site Web.

Évaluation des partenaires d'outillage pour la tolérance-Production critique

La capacité technique et les certifications déterminent si un fournisseur peut effectuer le travail. La question restante est de savoir si ces produits sont adaptés à votre réalité de production spécifique.

Les fabricants de matrices progressives qui servent des applications-à volume élevé et à tolérance serrée-partagent des caractéristiques qui les distinguent des sociétés d'outillage générales :

• Expérience spécifique à une application-- Un fournisseur qui a construit des matrices pour votre type de matériau, votre gamme de tailles de pièces et votre secteur d'activité comprend les modes de défaillance et les adaptations de conception spécifiques à votre application. Demandez des études de cas ou des pièces de référence dans des matériaux et des bandes de tolérance similaires.
• Conception-pour-philosophie de maintenance- Les outils de précision conçus pour une production de plusieurs-millions-de hits doivent être utilisables. Évaluez si le fournisseur conçoit avec des plaquettes modulaires, des surfaces d'affûtage accessibles et des procédures de maintenance documentées comme pratique standard.
• Collaboration technique pendant le développement- Les meilleurs partenaires en outillage s'engagent lors de la conception des pièces, et non après le gel de l'impression. La conception en fonction de la fabricabilité fournie par le constructeur de matrices peut réduire le nombre de postes, améliorer l'utilisation des matériaux et éliminer l'empilement des tolérances avant le début de l'investissement dans l'outillage.
• Processus validé depuis la simulation jusqu'à la mise en production- Un cycle de vie de développement complet avec des portes de validation documentées (simulation, essai T0, confirmation CPK) réduit les risques par rapport aux approches de construction-et-d'ajustement.
• Service réactif et capacité de modification- Les pièces de production évoluent. Des changements techniques arrivent. Un fournisseur disposant d'une profondeur d'usinage interne-peut exécuter des modifications rapidement sans redémarrer le programme d'outillage à partir de zéro.

Pour les équipes d'ingénierie évaluant des partenaires spécialisés dans les matrices progressives de précision-pour les applications à haut-volume et-tolérance serrée,Matrice d'estampage de précision de YICHENLe programme constitue une ressource qui mérite d’être examinée. YICHEN se concentre spécifiquement sur les petites pièces de haute-précision construites pour une production de masse reproductible, le segment où la précision des matrices détermine directement si les composants finis répondent aux exigences fonctionnelles dans leurs assemblages finaux.

La décision de sélection du fournisseur reflète en fin de compte un calcul de risque. La différence de coût entre un spécialiste des matrices et de l'emboutissage de précision et un atelier-à usage général est généralement modeste par rapport au coût total du programme. Mais le coût d'une matrice qui ne peut pas maintenir la tolérance à la vitesse de production, ou qui nécessite une intervention mensuelle parce que la gestion de l'usure n'a pas été conçue dès le départ, s'alourdit à chaque coup pendant la durée de vie de l'outil. Investissez du temps d’évaluation dès le départ et l’outillage s’amortit grâce à des années de production stable et prévisible.

Foire aux questions sur les matrices d'estampage de précision

1. Quelle tolérance une matrice d’estampage de précision peut-elle contenir ?

Une matrice d'estampage de précision maintient généralement des tolérances dimensionnelles de ± 0,0002 pouce (± 0,005 mm) ou plus sur des millions de cycles de presse. Ce niveau de précision est atteint grâce à des jeux contrôlés du poinçon-à-la matrice de 5-10 % d'épaisseur de matériau par côté, une précision de position micrométrique-entre les stations et des systèmes d'enregistrement pilote qui corrigent les imprécisions d'alimentation à chaque station. Le maintien de ces tolérances nécessite des nuances d'acier à outils spécifiques trempées à HRC 58-64, un usinage par électroérosion à fil avec une capacité de ± 0,0001 pouce et des programmes de maintenance validés liés aux données de nombre de coups plutôt qu'à des intervalles de calendrier.

2. Quelle est la différence entre un dé progressif et un dé composé ?

Une matrice progressive effectue des opérations séquentielles sur plusieurs stations alors qu'une bande métallique avance d'un pas par course de presse, produisant une pièce finie par cycle à des vitesses allant jusqu'à 1 500+ SPM. Il gère les géométries complexes en répartissant les coupes, les pliages et les formes sur des postes dédiés. Une matrice composée exécute plusieurs opérations simultanément sur un seul poste en un seul coup de presse, ce qui la rend idéale pour les pièces plates et symétriques nécessitant une concentricité étroite entre les éléments. Les matrices progressives conviennent aux pièces complexes à grand volume-(100,000+ par an), tandis que les matrices composées fonctionnent mieux pour les pièces plates à volume-modéré où la concentricité des caractéristiques-à-est essentielle.

3. Quel acier à outils convient le mieux pour l’estampage des poinçons ?

Le meilleur acier à outils dépend du mécanisme de défaillance dominant dans votre application. D2 (SKD11) excelle lorsque l'usure abrasive limite la durée de vie de la matrice, offrant une rétention d'arête élevée à 58-60 HRC. M2 (SKH51) résiste à la fois à l'usure et à la déformation en compression à 60-65 HRC, idéal pour les poinçons soumis à de lourdes charges. S7 offre une ténacité maximale à 56-58 HRC pour les stations à fort impact où se produisent des écailles ou des fissures. A2 (SKD12) offre des performances équilibrées lorsque plusieurs modes de défaillance sont en concurrence. Les plaquettes en carbure de tungstène justifient leur coût supérieur de 3 à 5 fois dans les stations à très haut volume où les intervalles de maintenance de l'acier à outils deviennent des goulots d'étranglement de production.

4. À quelle fréquence une matrice d’estampage de précision doit-elle être entretenue ?

La fréquence de maintenance doit être liée au nombre réel de visites plutôt qu'aux calendriers. Les contrôles visuels effectués par-équipe détectent les limaces piégées et les problèmes de lubrification. Des inspections basées sur le-compte-de course tous les 50 000 à 250 000 coups mesurent-l'état des pointes, les jeux, l'usure pilote et la longueur libre du ressort-. L'affûtage se déclenche lorsque la hauteur des bavures dépasse les spécifications de la pièce, généralement 0,05 à 0,10 mm pour un travail de précision. Les ressorts doivent être remplacés lorsque la longueur libre chute de 10 %. Le type de presse affecte également les intervalles : les matrices des presses servo peuvent nécessiter un entretien moins fréquent que les outils identiques sur les presses mécaniques, car l'engagement contrôlé réduit les dommages cumulés par impact par course.

5. Quels revêtements prolongent la durée de vie des matrices d’estampage de précision ?

Les revêtements PVD comme TiCN (dureté 3 400 HV, coefficient de frottement de 0,2) et DLC (4 000 HV, frottement inférieur à 0,1) offrent les améliorations de durée de vie des matrices les plus significatives pour les applications de précision. Le TiCN excelle contre le grippage de l'acier inoxydable, prolongeant la durée de vie de la matrice de plus de 20 fois par rapport aux surfaces uniquement polies-. Le DLC empêche l'adhérence de l'aluminium et du cuivre, permettant un estampage presque à sec qui élimine le post-nettoyage. TiAlN convient aux opérations à grande vitesse-générant des charges thermiques. L'application du PVD en dessous de 500 degrés Celsius préserve la dureté du substrat et la précision dimensionnelle, ce qui la rend préférable au CVD pour les composants critiques en termes de tolérance. La sélection du revêtement doit correspondre au matériau spécifique de la pièce à usiner et au mécanisme d'usure dominant.
