À l’intérieur d’une matrice d’emboutissage : ce que fait réellement chaque composant

Que fait une matrice d'estampage à presse et pourquoi c'est important

Qu’est-ce que l’estampage exactement et pourquoi un outil spécialisé est-il au centre de tout ? Imaginez introduire une tôle d'acier plate dans une machine et retirer un support, un connecteur ou un panneau automobile fini quelques secondes plus tard. L'outil responsable de cette transformation est une matrice d'estampage à la presse - et comprendre son fonctionnement révèle la logique derrière la fabrication moderne-en grand volume.

Définition de la matrice d'emboutissage de presse

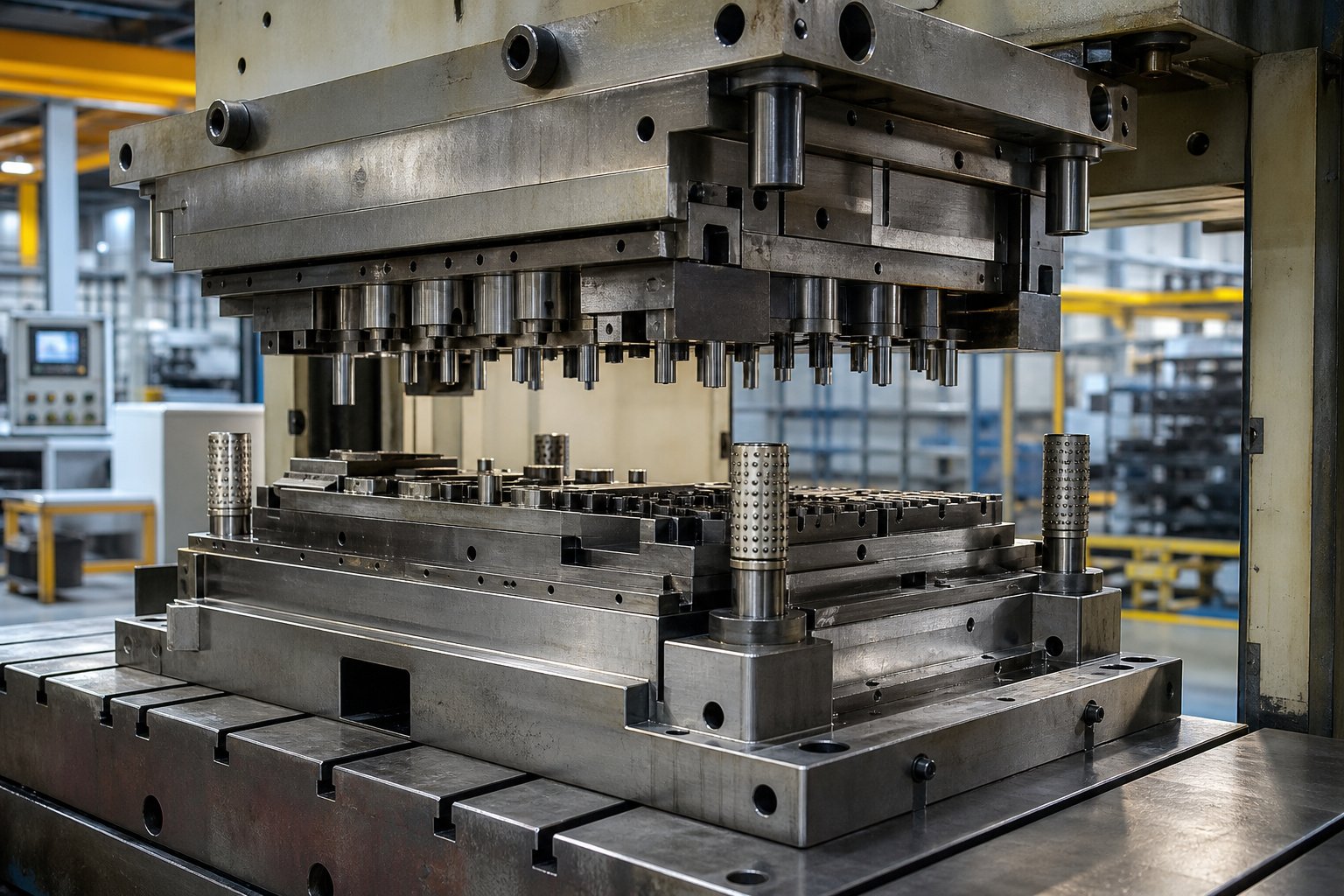

Une matrice d'emboutissage sous presse est un ensemble d'outils usiné avec précision-monté à l'intérieur d'une presse d'emboutissage qui transforme la tôle plate en pièces finies grâce à des opérations contrôlées de cisaillement, de pliage, d'emboutissage et de formage.

En termes pratiques, une matrice d'emboutissage est un équipement personnalisé composé de moitiés supérieure et inférieure -, chacune contenant des composants en acier trempé conçus pour couper, plier ou façonner la matière première dans une géométrie spécifique. Les deux moitiés s'alignent dans la presse et lorsque le coulisseau de la machine les rapproche sous une force énorme, l'opération d'emboutissage de la tôle a lieu. Des tolérances aussi strictes que0,0002 poucessont réalisables avec un outillage de qualité et une configuration appropriée.

Pourquoi la matrice est le cœur de l'emboutissage des métaux

Alors, qu’est-ce que l’emboutissage du métal sans sa matrice ? Essentiellement, juste une presse sans rien d’utile à faire. La presse fournit la force et le mouvement, mais la matrice détermine la géométrie de la pièce, la précision dimensionnelle et l'efficacité de la production. Chaque caractéristique d'un composant estampé - trous, courbures, gaufrages, formes dessinées - provient de la conception de la matrice. La complexité des matrices va des simples outils à station unique-qui effectuent une opération de découpage ou de perçage par course, jusqu'aux systèmes progressifs à plusieurs-stations qui exécutent des dizaines d'opérations en séquence à mesure qu'une bande métallique avance dans l'outil.

En quoi les matrices diffèrent des moules et autres outillages

Un point de confusion courant :que sont les matrices par rapport aux moules? La définition de l'emboutissage est centrée sur la déformation mécanique - le métal reste solide et est coupé ou façonné par la force entre un poinçon et une cavité de matrice. Les moules à injection, en revanche, nécessitent que le matériau fondu s'écoule dans une cavité fermée et se solidifie. Les matrices d'emboutissage ne modifient pas l'état du matériau métallique, ce qui les rend fondamentalement différentes en termes de structure, d'exigences de refroidissement et de mécanique de cycle. Dans une terminologie de fabrication plus large, « outillage » est le terme générique couvrant les matrices, les poinçons, les fixations et les équipements associés - la matrice de presse elle-même est un composant essentiel de ce système.

Comprendre ce que sont les matrices dans la fabrication à ce niveau fondamental ouvre la voie à un examen plus approfondi de la manière dont différentes configurations de matrices servent différents objectifs de production - et pourquoi le choix du mauvais type peut vous coûter du temps, de l'argent et de la qualité des pièces.

Types de matrices d'estampage et leurs applications idéales

Choisir la mauvaise configuration de matrice ne réduit pas seulement l'efficacité -, il peut également rendre un projet économiquement non viable. Les types de matrices d'emboutissage disponibles résolvent chacun un problème d'ingénierie spécifique, et le bon choix dépend d'un mélange d'objectifs de volume, de complexité des pièces et de comportement des matériaux. Voici comment se répartissent les grandes catégories et quand chacune gagne sa place dans la presse.

Matrices à station unique-pour des opérations simples

Les matrices à station unique-effectuent une opération par coup de presse. Il s'agit de la configuration la plus simple à concevoir, à créer et à maintenir, ce qui les rend pratiques pour les travaux à faible volume-, le prototypage ou les pièces qui ne nécessitent qu'une seule action. Une matrice de découpe découpe une forme plate à partir de feuilles. Une matrice de perçage - parfois appelée matrice de poinçonnage - crée des trous ou des fentes internes. Les matrices de pliage, de formage et d’étirage remodèlent chacune le matériau sans l’enlever.

Les opérations typiques gérées par des outils à station unique-incluent :

• Suppression - cisaillage du contour d'une pièce plate à partir d'une bande ou d'une feuille
• Perçage - estampage de trous, de fentes ou d'encoches dans la pièce
• Pliage - créant des éléments angulaires le long d'une ligne droite
• Former - produisant des formes profilées comme des nervures, des persiennes ou des gaufrages
• Dessin - tirant un support plat en forme de tasse ou de coquille

Étant donné que chaque trait ne produit qu'une seule caractéristique, les pièces complexes nécessitent plusieurs matrices et des configurations de presse distinctes -, ce qui augmente les coûts de main-d'œuvre et de manutention pour des volumes plus élevés.

Matrices progressives pour-pièces complexes à grand volume

Lorsque la demande annuelle atteint des centaines de milliers ou des millions, les matrices progressives deviennent la bête de somme. Une bobine de métal traverse la matrice en une bande continue, avançant d'une distance fixe (le pas) à chaque coup de presse. À chaque station le long de la bande, une opération différente a lieu - découpe, poinçonnage des caractéristiques d'estampage, pliage des languettes ou ajout de la géométrie des matrices de formage - jusqu'à ce que la pièce finie soit séparée de la bande porteuse à la station finale.

Pourquoi cette configuration domine-t-elle la production-en grand volume ? La pièce ne quitte jamais l'outil. Cela élimine la manipulation des pièces entre les opérations, maintient les temps de cycle en dessous d'une seconde pour les petits composants et offre des tolérances serrées avec une répétabilité élevée sur des millions de pièces. Le compromis réside dans le coût de l'outillage et le délai de livraison - les matrices progressives sont complexes à concevoir et coûteuses à construire, elles ont donc besoin de volume pour justifier l'investissement.

Matrices de transfert et composées pour applications spécialisées

Toutes les pièces ne correspondent pas au modèle progressif. L'estampage par transfert sépare chaque flan de la bande au premier poste, puis des doigts mécaniques ou des robots déplacent les pièces individuelles à travers les postes de matrice successifs. Cette approche convient aux grandes pièces, aux-coquilles embouties et aux applications de tubes où la pièce ne peut pas rester attachée à une bande de support. Les matrices de transfert offrent une flexibilité de conception pour les géométries complexes telles que les molettes, les nervures et le filetage, même si leur cycle est plus lent que les configurations progressives.

Les matrices composées empruntent un chemin complètement différent. Ils exécutent plusieurs opérations de découpe - découpage et perçage, par exemple - en un seul passage sur une seule station. Le résultat est une pièce plate aux dimensions précises, produite plus rapidement que l'utilisation d'outils à station unique-séparés. L'outillage composé est moins coûteux et plus rapide à construire que l'outillage progressif, ce qui en fait un compromis pratique pour les pièces plates de volume moyen- à élevé-qui ne nécessitent pas de formage ou de pliage.

Choisir le bon type de matrice en fonction des besoins de production

Le choix entre ces configurations se résume à quatre variables : le volume annuel, la complexité des pièces, les caractéristiques des matériaux et les exigences de tolérance. La comparaison ci-dessous donne un aperçu de la décision :

Une matrice de formage manipulant un gaufrage peu profond sur un simple support peut nécessiter une seule configuration de-station. Un connecteur multi-fonctionnalité destiné à un faisceau automobile nécessite presque certainement un outillage progressif. Et un boîtier-en acier inoxydable embouti ? L’estampage par transfert est probablement la seule voie pratique.

Le type de matrice ouvre la voie, mais ce sont les composants internes - poinçons, plaques de matrice, dévêtisseurs, pilotes - qui exécutent réellement le travail. La façon dont ces pièces interagissent à chaque coup de presse détermine si votre outillage offre la précision et la longévité promises par la conception.

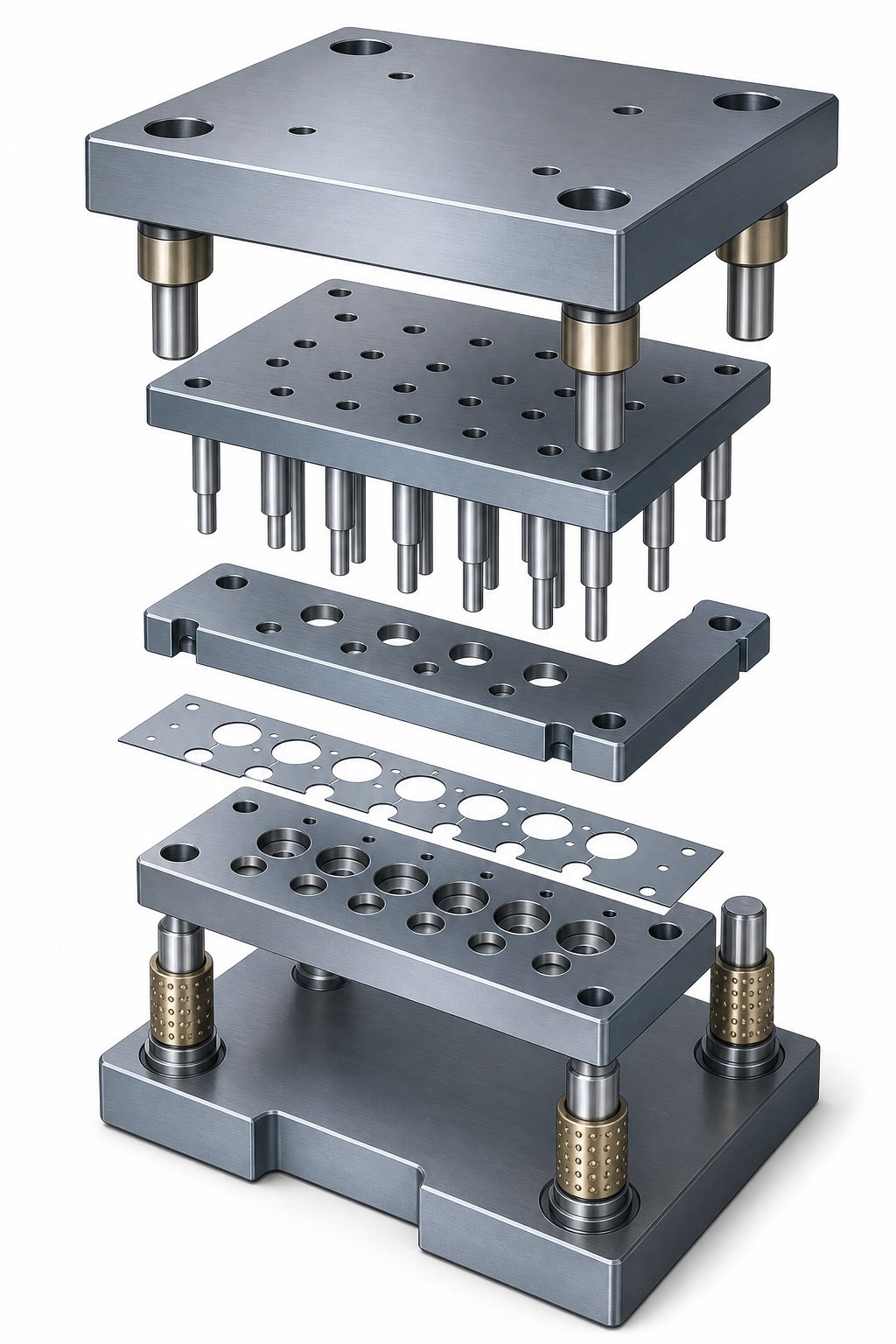

Composants clés à l'intérieur d'un assemblage de matrice d'estampage

Chaque matrice d'estampage à la presse -, quel que soit le type -, partage une anatomie commune. Les opérations spécifiques diffèrent d'un outil à l'autre, mais la logique structurelle reste cohérente : un cadre rigide maintient les composants de précision-travail au sol dans un alignement exact, et ces composants interagissent avec la tôle dans une séquence étroitement contrôlée. Comprendre chaque composant de la matrice d'estampage et son rôle vous donne une idée claire de la façon dont une bande plate devient une pièce finie.

Patins de filière supérieurs et inférieurs et système de guidage

Les sabots de filière constituent l’épine dorsale structurelle de l’ensemble de l’assemblage. Considérez-les comme le châssis - tout le reste se boulonne sur ou dans ces lourdes plaques d'acier. Le sabot supérieur se monte sur le vérin de la presse et le sabot inférieur se boulonne sur le support de la presse. Avec les broches de guidage et les bagues, ils forment ce que l'on appelle communément le jeu de matrices.

Les broches et bagues de guidage maintiennent les moitiés supérieure et inférieure alignées dans des tolérances aussi serrées que 0,0001 pouce. Il existe deux styles principaux : les goupilles à friction (droites) et les goupilles à roulement à billes-. Les broches de guidage des roulements à billes-sont montées sur des roulements en cage, ce qui facilite la séparation et le remontage des moitiés de matrice pendant la maintenance. Quel que soit leur style, ces composants empêchent le déplacement latéral sous des charges de tonnage pouvant atteindre des centaines de tonnes - même un désalignement micro- provoque une usure inégale, des bavures ou des dommages purs et simples aux outils.

La rigidité appropriée du jeu de matrices n'est pas-négociable. Si les chaussures fléchissent ou si le système de guidage développe du jeu, tous les composants de travail en aval en souffrent. C'est pourquoi les jeux de matrices pour les applications à fort tonnage{{3}utilisent des sabots plus épais et des poteaux de guidage de plus grand-diamètre pour résister à la déflexion.

Plaque à poinçonner, plaque à matrice et jeux de coupe

La plaque à poinçonner et la plaque à matrice sont l'endroit où se déroule le travail réel. Les poinçons et les matrices fonctionnent par paires appariées - le poinçon de la presse entre dans l'ouverture de la matrice correspondante pour cisailler, plier ou former le matériau entre eux. La plaque à poinçons (supérieure) maintient et positionne les poinçons, tandis que la plaque à matrice (inférieure) contient les cavités ou boutons d'accouplement.

Il est essentiel pour cette relation de réduire le jeu - l'espace entre le nez du poinçon et l'ouverture de la matrice. Un jeu approprié dépend du type et de l'épaisseur du matériau, représentant généralement 5 à 10 % de l'épaisseur du matériau par côté pour la plupart des aciers. Voici ce qui se passe lorsque le dédouanement échoue :

• Trop serré- force de coupe excessive, usure accélérée des poinçons et des matrices, cisaillement secondaire produisant des bords rugueux
• Trop lâche- de grosses bavures se forment sur la pièce, le renversement augmente et la qualité du trou se dégrade
• Inégal--formation de bavures sur un côté,-tirage de limaces décentrées et écaillage prématuré sur le côté serré

Obtenir un dégagement dès le début prolonge la durée de vie de la matrice et maintient les pièces conformément aux spécifications d'impression sans retouches constantes.

Décapants, pilotes et composants de contrôle de bande

Une fois qu'un poinçon a pénétré dans le matériau, quelque chose doit libérer la bande lors de la course de retour. C'est le travail de la plaque de décapage. Il maintient la feuille à plat contre la surface de la matrice pendant la découpe, puis repousse le matériau hors des poinçons à mesure que la moitié supérieure se rétracte. Les décapants à ressort-appliquent également une pression vers le bas qui réduit la distorsion du matériau autour des éléments coupés.

Dans les jeux de dés progressifs, deux composants supplémentaires maintiennent tout en ordre :

• Pilotes- broches de précision qui pénètrent-des trous pré-percés dans la bande, la tirant dans une position exacte avant chaque coup. Sans pilotes, les erreurs d’alimentation cumulées s’accumuleraient station après station, ruinant ainsi la précision des pièces.
• Élévateurs de stocks- rails à ressort-qui soulèvent la bande au-dessus de la surface de la matrice entre les courses, lui permettant d'avancer librement jusqu'à la position de pas suivante sans traîner sur les arêtes de coupe.

Comment les composants interagissent à chaque coup de presse

Imaginez le cycle de presse en quatre phases :

• Approche- la chaussure supérieure descend, les broches de guidage engagent les bagues et les pilotes entrent dans la bande pour verrouiller l'enregistrement.
• Contact- la plaque de dévêtissage entre en contact avec le matériau et le serre à plat contre la plaque de matrice.
• Travail- les poinçons et les matrices cisaillent, plient ou façonnent le métal. Le tonnage maximum se produit ici.
• Retour- la moitié supérieure se rétracte, le dévêtisseur pousse la bande hors des poinçons et les élévateurs de matière soulèvent la bande pour qu'elle puisse avancer vers la position suivante.

Cette séquence se répète des centaines, voire des milliers de fois par heure. Chaque composant doit maintenir sa tolérance tout au long de son cycle de vie - et cette durabilité dépend fortement des matériaux à partir desquels ces composants sont fabriqués.

Sélection des matériaux de matrice et options de traitement de surface

Une matrice peut être parfaitement conçue et échouer prématurément si elle est construite avec le mauvais acier. La géométrie, les jeux et la disposition des bandes sont tous importants -, mais l'acier de matrice d'emboutissage que vous choisissez détermine le nombre de pièces produites par l'outil avant de devoir être réaffûtées, remises à neuf ou remplacées. La sélection des matériaux est le point où l'ingénierie rencontre l'économie, et une erreur se manifeste par un écaillage prématuré des bords, un grippage ou une fissuration catastrophique à mi-parcours-.

Nuances d'acier à outils pour les applications de matrices d'emboutissage

La plupart des matrices d'emboutissage en acier sont fabriquées à partir d'aciers à outils pour travail à froid -, des alliages spécialement formulés pour résister à l'usure, maintenir la dureté aux températures de travail et maintenir des tolérances serrées après le traitement thermique. Quatre grades couvrent la grande majorité des applications :

Acier à outils D2est la référence-pour le découpage et le perçage-de gros volumes là où la résistance à l'usure est la plus importante. Sa teneur élevée en carbone (1,40-1,60 %) et en chrome (11,00-13,00 %) offre une rétention de bord exceptionnelle à unplage de dureté trempée de 54 à 61 HRC. Le D2 gère les opérations de découpe répétitives sans réaffûtage fréquent, ce qui le rend idéal pour les poinçons progressifs et les boutons de matrice exécutant des applications d'emboutissage d'acier au carbone à grande vitesse. Le compromis ? C'est moins résistant que les autres options et plus difficile à usiner et à meuler.

Acier à outils A2offre un juste milieu équilibré. Avec du carbone modéré (0,95-1,05 %) et du chrome (4,75-5,50 %), A2 est durcissant à l'air-, très résistant à la déformation lors du traitement thermique et modérément usinable. Il atteint une dureté comprise entre 57-62 HRC et fonctionne bien dans le frappe, le détourage, les grandes matrices de découpage et les poinçons longs où un mélange de résistance à l'usure et de ténacité est nécessaire. Pour la production de volumes moyens inférieurs à un million de pièces, A2 offre souvent le meilleur rapport coût/performance.

Acier à outils S7remplit le créneau où la résistance aux chocs l'emporte sur la rétention des bords. Sa faible teneur en carbone (0,45-0,55 %) et en chrome (3,00-3,50 %) en font le plus résistant des trois, avec une dureté de travail de 48-58 HRC et une excellente résistance aux chocs. Le S7 est préféré pour les matrices de pliage, les matrices de formage, les opérations de formage à froid et toute application dans laquelle la matrice métallique absorbe des charges d'impact soudaines ou répétées qui pourraient ébrécher les aciers plus durs.

Acier rapide M2-entre en scène pour les scénarios-d'usure extrêmes. Développé à l'origine pour les outils de coupe, le M2 conserve sa dureté à des températures élevées et résiste mieux à l'usure abrasive que les nuances pour travail à froid. Il est utilisé dans les composants de matrices d'emboutissage qui traitent des matériaux en feuilles abrasives ou fonctionnent à des vitesses où le chauffage par friction devient un facteur -, bien que son coût plus élevé et sa ténacité inférieure le limitent à des inserts spécifiques plutôt qu'à des plaques de matrice complètes.

Inserts en carbure et quand ils justifient le coût

Lorsque même D2 ou M2 ne peuvent pas offrir une durée de vie acceptable entre les rebroyés, les matrices d'estampage en carbure - ou plus précisément, les matrices avec inserts en carbure aux points d'usure critiques - deviennent la réponse. Le carbure de tungstène offre une résistance à l'usure 500 - 1 000 % supérieure à celle des aciers à outils traditionnels dans certaines applications. Vous trouverez des plaquettes en carbure dans des matrices fonctionnant en acier inoxydable abrasif, en aciers avancés à haute -haute résistance, ou dans une production à très haut volume dépassant le million de coups où toute réduction des temps d'arrêt pour maintenance a un impact direct sur la rentabilité.

Le problème est la fragilité. Le carbure fonctionne mieux dans les opérations à faible-impact - découpage fin, emboutissage peu profond et perçage de précision - où les charges sont prévisibles et les chocs sont minimes. Utilisez-le dans une application de formage lourde avec un impact soudain et vous risquez de fracturer entièrement l'insert. Le coût est l’autre considération ; Les plaquettes en carbure peuvent coûter 5 à 10 fois le prix de leurs équivalents en acier à outils, elles ont donc besoin du volume ou du défi matériel pour justifier l'investissement.

Des revêtements de surface qui prolongent la durée de vie des matrices

Les revêtements de surface ajoutent une couche fine et dure aux composants finis de la matrice - réduisant la friction, résistant au grippage et prolongeant les intervalles entre les entretiens sans modifier les propriétés globales de l'acier de base. Les options les plus courantes incluent :

• TiN (nitrure de titane)- un revêtement PVD à usage général-qui augmente la dureté de la surface et fournit un pouvoir lubrifiant doux. Efficace sur les poinçons coupants, cependantles premières expériences ont montré une protection limitée pour les outils de formagesous une pression extrême.
• TiCN (carbonitrure de titane)-plus dur et plus résistant à l'usure-que le TiN, avec de meilleures performances contre les matériaux abrasifs. Une avancée pour les opérations d'emboutissage de tôles d'acier impliquant des pièces à plus haute résistance.
• CrN (nitrure de chrome)- excellente adhérence et contraintes internes inférieures à celles du TiN, ce qui le rend bien-adapté aux applications de formage. Appliqué via un PVD à basse-température, il évite la déformation des sections de matrice fines ou fendues -, un réel avantage qui, selon un fabricant, permet d'améliorer la durée de vie de 3 à 10 fois selon l'application.
• DLC (Diamant-Comme Carbone)-coefficient de frottement extrêmement faible, idéal pour former l'aluminium et d'autres matériaux sujets au grippage-. Les revêtements DLC peuvent prolonger la durée de vie des matrices de 30 à 50 % dans l'emboutissage de l'acier inoxydable et de l'aluminium tout en améliorant également la finition de surface des pièces.

Quand le revêtement est-il judicieux ? L'approche pratique consiste à tester d'abord la matrice de tôlerie sans revêtement, à optimiser la géométrie, puis à revêtir la conception éprouvée. Comme l'explique un superviseur d'outillage expérimenté, il ne sert à rien de dépenser de l'argent en revêtements pour découvrir ensuite que vous devez meuler le matériau pour effectuer des ajustements dimensionnels lors des essais.

Traitement thermique et son effet sur les performances de la matrice

L'acier à outils brut n'est pas prêt pour la production - il a besoin d'un traitement thermique pour développer ses propriétés de travail. Le processus comporte trois étapes fondamentales :

• Trempe (Austénitisation + Trempe)- l'acier est chauffé jusqu'à sa température critique de transformation puis refroidi rapidement (trempe à l'air pour A2 et D2, trempe à l'huile pour certaines nuances). Cela produit une structure martensitique dure mais cassante.
• Trempe- un ou plusieurs cycles de revenu à températures contrôlées réduisent la fragilité tout en conservant l'essentiel de la dureté. La température de trempe spécifique détermine l'équilibre final : une trempe plus élevée signifie plus dur mais plus doux ; une trempe inférieure signifie plus dur mais plus sujet aux éclats-.
• Traitement cryogénique- une étape facultative qui refroidit l'acier à des températures inférieures-à des températures inférieures à zéro (souvent -120 C ou moins) pour convertir l'austénite retenue en martensite, améliorant ainsi la stabilité dimensionnelle et la résistance à l'usure pendant toute la durée de vie de l'outil.

Ces notes sont généralementtrempé à cœur-dans des fours sous videpour préserver des profils de surface propres et lisses - essentiels pour les composants de matrice où les défauts de surface deviennent des sources de contraintes. La séquence de traitement thermique a généralement lieu avant l'usinage final par électroérosion à fil, qui coupe l'acier trempé sans introduire de distorsion thermique.

Le matériau de la pièce à usiner lui-même détermine une grande partie de la logique de sélection. Les pièces en acier estampé fabriquées à partir d'un matériau à faible teneur en carbone - pardonnent les outils - standard A2 ou D2 à dureté modérée et les manipulent bien. Mais augmentez l'épaisseur de la tôle, passez à des qualités à haute résistance ou en acier inoxydable, ou ajoutez des revêtements abrasifs comme des couches de zinc galvanisé, et la matrice métallique doit répondre avec des aciers plus durs, des inserts en carbure ou des revêtements de protection pour survivre. Faire correspondre le matériau de la matrice au comportement de la pièce n'est pas facultatif -, c'est la base d'une durée de vie prévisible de l'outil et d'une qualité constante des pièces.

La sélection des matériaux fixe le plafond de la durée de vie de votre outillage. Mais même le meilleur acier pour matrice d'emboutissage ne peut pas fonctionner si la matrice n'est pas adaptée à sa presse - et que la relation mécanique entre la matrice et la presse impose des contraintes qui façonnent l'ensemble de la conception.

Faire correspondre la bonne presse à vos exigences en matière de matrices

Une presse à estamper ne se contente pas de fournir une force -, elle définit le type de matrice que vous pouvez utiliser, la vitesse à laquelle vous pouvez effectuer un cycle et le degré de contrôle que vous avez sur le comportement du matériau pendant le formage. La relation entre la presse et la matrice va dans les deux sens : la presse contraint ce que la matrice peut faire, et la matrice dicte ce que la presse doit fournir. Un mauvais couplage signifie soit un équipement sous-dimensionné qui cale à mi--course, soit un investissement surdimensionné qui reste inactif pendant la majeure partie de sa capacité.

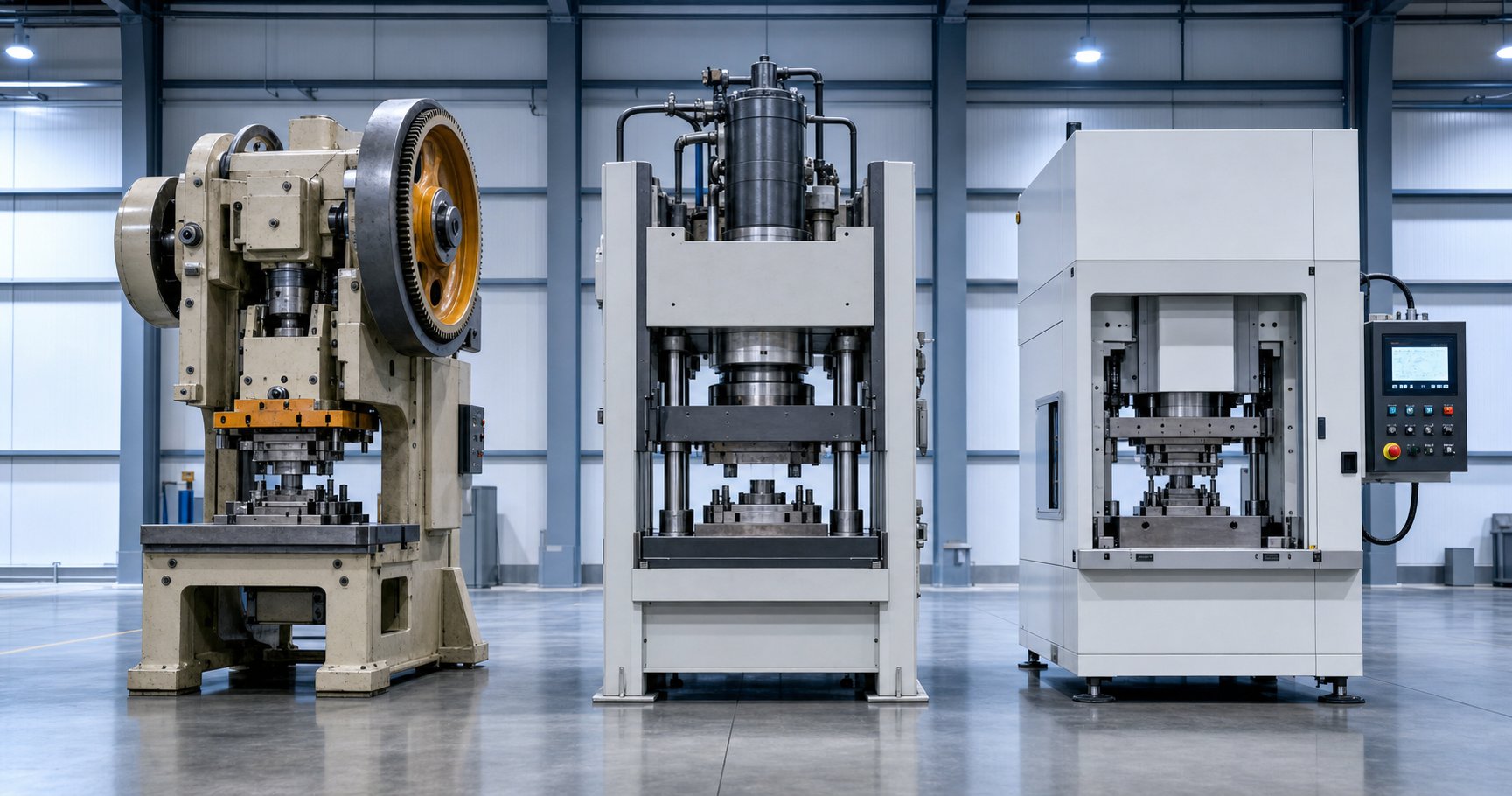

Capacités mécaniques, hydrauliques et servo-presses

Trois architectures de presse dominent l'emboutissage des métaux, et chacune délivre une force d'une manière fondamentalement différente. Comprendre ces différences est le point de départ pour faire correspondre les matrices de poinçonneuse à la bonne machine.

Presses mécaniquesstocker l'énergie dans un volant d'inertie et la libérer via un vilebrequin ou un mécanisme à engrenages excentriques. Ils fournissent une force dans une trajectoire de course fixe - la glissière suit la même courbe de mouvement à chaque cycle, avec un tonnage maximal disponible uniquement près du point mort bas (BDC). Cela les rend idéaux pour le découpage à grande vitesse-et le formage peu profond où la partie utile de la course est courte. Les cadences peuvent dépasser 1 000 courses par minute sur les machines à petit châssis-, c'est pourquoi les matrices progressives fonctionnent presque toujours sur des presses mécaniques.

Presses hydrauliquesutiliser un fluide sous pression agissant sur les pistons pour générer de la force. Le principal avantage ? Le tonnage complet est disponible à tout moment du trajet, pas seulement à proximité de BDC. Vous pouvez également régler la vitesse du vérin indépendamment de la position, ce qui fait des presses hydrauliques la solution idéale pour l'emboutissage profond, où le matériau doit s'écouler progressivement sous une pression soutenue. Le compromis est la vitesse - du cycle des systèmes hydrauliques plus lent que celui des systèmes mécaniques, et la vitesse variable qui les rend flexibles les rend également moins efficaces pour un simple perçage ou découpage à volume élevé-.

Presses servoremplacez le volant moteur et l'embrayage par des servomoteurs-à couple élevé entraînant directement le vilebrequin. Cela donne à l'opérateur un contrôle entièrement programmable sur la vitesse de glissement et un maintien n'importe où dans la course de travail. Vous pouvez ralentir le coulisseau pendant le formage pour réduire la friction et l'accumulation de chaleur, faire une pause au BDC pour définir un gaufrage, puis accélérer pendant la partie non fonctionnelle-pour un débit élevé. La technologie servo fusionne essentiellement le potentiel de vitesse d'une presse mécanique avec la contrôlabilité d'un jeu de matrices de presse hydraulique -, mais à un coût d'investissement plus élevé.

Exigences de tonnage et comment les calculer

Avant de sélectionner une presse, vous devez connaître la force réellement requise par la matrice. Sous-estimez le tonnage et la presse cale ou endommage l'outil. Surestimez et vous payez pour une capacité que vous n'utilisez jamais.

La formule standard pour calculer la force de coupe utilise trois variables :

P=L xtx S (où P=force de coupe, L=périmètre de coupe en pouces, t=épaisseur du matériau en pouces, S=résistance au cisaillement du matériau en PSI)

Cette relation,largement utilisé dans l'industrie de l'emboutissage, s'applique aux matrices de poinçonnage à face plate-pour les opérations de pressage contre des inserts de matrice correspondants. Pour une matrice progressive avec plusieurs stations, vous calculez la force pour chaque poinçon séparément et les additionnez pour obtenir la charge instantanée totale -, à moins que les poinçons ne soient échelonnés en longueur pour répartir la force dans le temps.

L'échelonnement des poinçons par incréments d'épaisseur de matériau signifie que moins de poinçons entrent en contact avec la bande simultanément. La force totale requise sur toute la course reste la même, mais la charge instantanée maximale diminue considérablement. Cela réduit le pic de tonnage, diminue les vibrations et prolonge la durée de vie de la matrice et du cadre de presse. Lors de l'utilisation d'angles de cisaillement sur les faces de poinçons, un facteur de correction compris entre 0,5 et 0,95 peut être appliqué pour tenir compte de la zone de contact instantanée réduite.

Au-delà de la force de coupe, les opérations de formage et d’étirage ajoutent leurs propres exigences en matière de tonnage. Une matrice qui découpe, perce et se forme dans une séquence progressive nécessite la somme de toutes les forces considérées - plus une marge de sécurité, généralement 10 à 20 % au-dessus des valeurs calculées. Vérifiez toujours que la pression nominale dépasse ce total à la hauteur de travail réelle dans la course où la force atteint son maximum.

Contraintes physiques qui façonnent la conception des matrices

Le tonnage n'est pas le seul critère de correspondance. Plusieurs dimensions physiques de la presse limitent directement les matrices de presse métalliques que vous pouvez installer et utiliser :

• Hauteur de fermeture- la distance entre la face coulissante et la surface du support lorsque le vérin est au PMB. La hauteur fermée de votre matrice doit se situer dans la plage de réglage de la hauteur fermée de la presse. Trop grand et le dé ne se fermera pas complètement ; trop court et vous ne pouvez pas atteindre la pièce à usiner.
• Longueur de course- détermine la distance parcourue par la diapositive. Les matrices d'emboutissage profond- nécessitent de longues courses pour permettre au poinçon de descendre complètement dans le matériau et de se rétracter de la coque étirée. Les matrices progressives pour les travaux peu profonds peuvent souvent utiliser des courses plus courtes à une vitesse plus élevée.
• Dimensions du lit et des traversins- l'empreinte physique disponible pour monter le sabot de matrice inférieur. Une grande matrice de transfert peut nécessiter une presse avec un lit plus large qu'un outil progressif compact produisant le même tonnage de pièces.
• Fenêtre de flux- dans les opérations progressives, la bande doit avancer pendant la course de retour. L'ouverture disponible de la presse entre la face de glissement et la surface de la matrice au point mort haut doit dégager la bande et les élévateurs de matière.

Ces contraintes ne sont pas réfléchies après coup -, elles façonnent le dé à partir du concept initial. Un concepteur de matrices travaillant sur une presse hydraulique avec une course de 24 - pouces dispose d'une liberté totalement différente de celui qui cible une presse mécanique de 6 pouces de course fonctionnant à 400 SPM.

La vitesse compte aussi. Les matrices progressives exécutant des matrices de poinçonnage à des centaines de coups par minute exigent des cycles constants et à haute fréquence que seules les presses mécaniques ou servo-presses fournissent de manière fiable. Les opérations d'emboutissage profond, en revanche, peuvent nécessiter que le vérin ralentisse lorsqu'il pénètre dans le matériau pour éviter de déchirer - ce qu'une presse mécanique conventionnelle ne peut tout simplement pas faire à mi--course. Les presses servo résolvent ce problème en permettantvitesse réduite programmable dans la partie de travail de la coursetout en maintenant une vitesse élevée pendant les déplacements-hors travail, augmentant souvent le débit effectif de 30 % ou plus grâce au fonctionnement en mode pendulaire.

Cette programmabilité est particulièrement pertinente pour les aciers avancés-à haute résistance, où la presse et la matrice doivent travailler ensemble pour gérer des charges de formage plus élevées, un retour élastique accru et des fenêtres de processus plus étroites. La technologie servo permet des conceptions de matrices - basées sur la frappe en continu-, un formage en plusieurs-étapes en un seul passage et des profils de vitesse adaptatifs - qui sont physiquement impossibles sur un équipement à mouvement fixe-.

La bonne correspondance-presse-matrice-garantit que votre outillage fonctionne comme prévu tout au long de sa durée de vie de production. Mais arriver à ce point - depuis le concept initial de la pièce jusqu'à une matrice éprouvée-prête pour la production - implique un flux de travail d'ingénierie en plusieurs-étapes qui détermine si un outil arrive sur le terrain en fonctionnement ou passe des semaines en retravail.

Flux de travail de conception de matrices, de la faisabilité au premier article

Une matrice d'estampage ne passe pas de l'idée à l'atelier de production en une seule étape. Entre "nous avons besoin de cette pièce" et "l'outil exécute de bonnes pièces" se trouve un flux de travail d'ingénierie structuré - qui sépare les outils fiables et de longue durée- des matrices qui passent des mois en retouche. Chaque étape s’appuie sur la précédente et sauter des étapes coûte presque toujours plus de temps qu’on n’en gagne. Voici à quoi ressemble le processus complet de conception des matrices d’estampage lorsqu’il est bien fait.

1. Analyse de faisabilité des pièces
2. Simulation de formabilité CAE/FEA
3. Conception et optimisation de la disposition des bandes
4. Modélisation CAO 3D des composants de la matrice
5. Programmation FAO et usinage de matrices
6. Opérations d'électroérosion à fil, de meulage et de finition
7. Assemblage, ajustement et repérage
8. Essais avec ajustements itératifs
9. Inspection et approbation du premier-article

Chaque étape a un objectif spécifique et, ensemble, elles représentent la discipline de conception de matrices d'emboutissage de métaux qui transforme un dessin de pièce en un outil prêt pour la production.

Analyse de faisabilité et simulation CAE

Avant de commander un acier ou de démarrer un modèle CAO, la première question est simple : cette pièce peut-elle réellement être emboutie ? L'analyse de faisabilité évalue la géométrie de la pièce par rapport au comportement du matériau - en examinant les taux de profondeur d'emboutissage, les rayons de courbure par rapport à l'épaisseur, l'espacement des caractéristiques et si les tolérances indiquées sur l'impression sont réalisables grâce à l'estampage.

Ce n’est pas une conjecture. La conception d'emboutissage moderne s'appuie fortement sur la simulation CAE (Ingénierie Assistée par Ordinateur) pour prédire le comportement de la tôle à l'intérieur de la matrice. L'analyse par éléments finis modélise l'ébauche lorsqu'elle entre en contact avec le poinçon, s'étend sur les rayons de la matrice et s'écoule dans les cavités. Le logiciel identifie les problèmes potentiels avant qu'un outil physique n'existe :

• Amincissement- zones où le matériau s'étire au-delà des limites de sécurité, risquant de se fissurer ou de se déchirer pendant la production
• Rides- zones de matériau en excès qui se compriment et se déforment, généralement dans des-coins emboutis profonds ou des brides non soutenues
• Retour élastique- la récupération élastique qui provoque "l'ouverture" des éléments formés après le retrait du poinçon, affectant les dimensions finales de la pièce
• Modèles de flux de matières- comment le flan se déplace pendant le formage, révélant où les cordons de tirage ou les ajustements de pression du serre-flan sont nécessaires

L’exécution précoce de ces simulations élimine les surprises coûteuses. Une itération de conception dans un logiciel prend des heures. La même découverte lors des essais physiques prend des semaines et des milliers de dollars en retouche. Recherche suroptimisation progressive des matricesconfirme qu'une planification systématique-basée sur la simulation réduit considérablement le nombre de stations requises et le coût total de la matrice -, en particulier pour les pièces complexes à fonctionnalités multiples-.

Conception de la disposition des bandes et utilisation des matériaux

Pour les matrices progressives et composées, la disposition des bandes est sans doute la décision de conception la plus importante. Il définit comment la pièce s'emboîte dans la largeur de la bobine, quelles opérations ont lieu à chaque station et quelle quantité de matière première finit comme ferraille par rapport au produit fini.

La conception du tracé des bandes implique plusieurs décisions interconnectées :

• Orientation de nidification- en positionnant la pièce brute dans la largeur de la bande pour minimiser les déchets. La rotation de la pièce, la mise en miroir de rangées alternées ou l'exécution de plusieurs pièces sur la largeur de la bande peuvent améliorer l'utilisation de 10 à 20 %.
• Largeur du pont- le matériau laissé entre les éléments adjacents ou entre la pièce et le bord de la bande. Les ponts doivent être suffisamment larges pour faire passer la bande à travers la filière sans se déchirer, mais suffisamment étroits pour éviter le gaspillage de matériau. Les minimums typiques sont de 1,0 à 1,5 fois l'épaisseur du matériau.
• Séquençage des stations- déterminer quelles opérations se produisent en premier et lesquelles suivent. Des avant-trous sont presque toujours percés à la première station pour établir l'enregistrement de toutes les opérations en aval. La découpe et le perçage précèdent généralement le pliage et le formage pour maintenir la planéité pendant le cisaillement.
• Gestion des rebuts- concevoir des chemins de débouchage et des positions de coupe-ferraille afin que les déchets sortent proprement sans se coincer ni s'accumuler à l'intérieur de la matrice.

L’objectif est une disposition optimisée qui équilibre le coût des matériaux, la complexité des matrices et la vitesse de production. Un agencement avec moins de stations coûte moins cher à construire mais peut sacrifier l'efficacité de l'imbrication ou nécessiter un tonnage de presse plus important par course. Un plus grand nombre de stations répartit le travail mais augmente la longueur des matrices et le temps d'usinage. Ce compromis est au cœur de l’économie de la fabrication des matrices.

Du modèle CAO aux composants de matrice usinés

Une fois la disposition des bandes verrouillée, la modélisation CAO 3D détaillée commence. Chaque composant de poinçon, bloc de matrice, insert de dévêtissage, pilote et guide est modélisé aux dimensions exactes -, y compris les dégagements, les ajustements à la presse, les emplacements des goujons et les modèles de fixation. Le modèle CAO sert de source unique de vérité pour tous les processus en aval.

L'usinage des matrices suit une séquence multi-processus adaptée à la géométrie et à la dureté de chaque composant :

• Fraisage CNC- ébauche et semi-finition de sabots de matrice, de plaques de poinçonnage et de plaques de matrice à partir de-ébauches en acier pré-trempé ou doux. Les centres de fraisage à grande vitesse- gèrent les surfaces profilées et les détails de poches.
• Électroérosion à fil- le cheval de bataille de précision pour l'acier à outils trempé. L'électroérosion à fil coupe des profils complexes de poinçons et de matrices avec des tolérances de +/-0,0001 pouces sans zones affectées par la chaleur, ce qui le rend essentiel pour les matrices d'emboutissage de métaux personnalisées où la précision du profil définit la qualité de la pièce.
• Meulage de surfaces- établit le parallélisme et la planéité des surfaces de contact. Les sabots de matrice, les plaques de poinçonnage et les plaques d'appui sont meulés pour assurer un contact uniforme et une répartition uniforme de la charge.
• Meulage au gabarit et meulage coordonné- localise les trous et les alésages avec précision par rapport aux références établies, garantissant que les alésages des broches de guidage, les trous de chevilles et les poches des boutons de matrice s'alignent parfaitement entre les moitiés supérieure et inférieure.

La programmation FAO traduit le modèle 3D en parcours d'outils-lisibles par machine. Le programmeur sélectionne les fraises, définit les distances de pas et programme les angles d'approche - décisions qui affectent l'état de surface, le temps de cycle et la durée de vie de l'outil sur le centre d'usinage. Pour les assemblages complexes de matrices et d'outillages progressifs, un seul projet peut générer des centaines de programmes de FAO individuels sur plusieurs plates-formes de machines.

Essais, ajustements et approbation du premier-article

L'assemblage rassemble pour la première fois tous les composants usinés dans le jeu de matrices. L'ajustement implique le repérage bleu des surfaces de contact, la vérification de l'alignement du poinçon à la matrice, la vérification du timing du dévêtisseur et la confirmation que tous les composants mobiles se déplacent librement sans interférence. Considérez cela comme une répétition générale avant que l'outil ne voie le matériel réel.

Les essais - également appelés essais ou échantillonnages - mettent la matrice assemblée dans une presse avec le matériel de production réel. Les premiers coups produisent rarement des pièces parfaites. Les ingénieurs évaluent les échantillons pour :

• Précision dimensionnelle par rapport aux spécifications GD&T
• Hauteur des bavures et état des bords sur les éléments de coupe
• Retour élastique sur les éléments formés
• Qualité de surface, marques de grippage ou lignes témoins de matrice
• Cohérence de l’alimentation en bande et engagement des pilotes

Les ajustements suivent le - calage pour corriger les jeux, le reprofilage des surfaces de formage-pour compenser le retour élastique, l'ajustement du timing sur les composants à ressort-à ressort. Ce cycle itératif peut prendre deux ou trois tours pour des outils simples, ou une douzaine d'itérations pour des matrices d'emboutissage de métaux personnalisées complexes avec des piles de tolérances serrées et plusieurs stations de formage.

L'inspection du premier-article boucle la boucle. Les pièces issues de l'essai approuvé sont mesurées sur une MMT (machine à mesurer tridimensionnelle) par rapport au dessin GD&T complet. Chaque dimension, position et tolérance de profil est vérifiée et documentée. Ce n'est que lorsque le rapport d'inspection confirme la conformité que la matrice obtient la libération en production.

Ce flux de travail-à-de bout en bout -, depuis la faisabilité jusqu'au premier article -, est ce qui différencie la fabrication professionnelle de matrices des ateliers qui coupent simplement l'acier et espèrent le meilleur. Les fournisseurs aimentYICHENstructurent leur processus autour de ce cycle de vie complet : simulation IAO pour valider la conception de l'emboutissage avant de s'engager dans un outillage dur, fonctionnalités internes complètes de commande numérique par ordinateur et d'électroérosion à fil pour l'usinage de matrices, et essais documentés avec inspection dimensionnelle avant expédition. Ce type de flux de travail intégré est ce à quoi les fabricants doivent s'attendre lorsqu'ils s'approvisionnent en matrices d'emboutissage métalliques personnalisées - ce n'est pas un luxe, c'est une qualification de base pour un partenaire de matrices gérant des outils critiques de production-.

Un workflow de conception-bien exécuté fournit un outil qui fonctionne dès le premier jour. Mais le « premier jour » n'est que le début de la durée de vie d'une matrice - et la manière dont vous entretenez cet outil au cours des mois et des années suivants détermine si vos coûts par pièce- restent prévisibles ou deviennent incontrôlables.

Stratégies de maintenance et modes de défaillance courants des matrices

Les matrices d'emboutissage en métal n'échouent pas sans avertissement. Ils se dégradent lentement au début, puis de manière catastrophique si personne ne les regarde. La différence entre un outil de matrice qui fournit des millions de pièces cohérentes et un autre qui plante en cours de production- dépend généralement de la capacité de votre équipe à reconnaître les premiers signaux et à agir selon un plan de maintenance structuré. L'idée réactive « réparez-le en cas de panne » est tentante, mais les recherches montrent systématiquement qu'une approche entièrement réactive coûte 25-30 % de plus qu'une stratégie préventive proactive une fois que l'on prend en compte la main d'œuvre d'urgence, les commandes urgentes de pièces et la perte de production.

Le coût de maintenance est toujours inférieur au coût des temps d’arrêt imprévus. Chaque dollar d’entretien préventif différé peut générer quatre dollars de remplacement futur d’immobilisations.

Modes de défaillance courants des matrices et causes profondes

Cinq modes de défaillance représentent la grande majorité des problèmes de matrices d'outillage dans l'emboutissage de production. Reconnaître chacun par sa signature visuelle - et comprendre la cause profonde derrière cela - est le premier pas vers l'élimination plutôt que la répétition.

• Écaillage de pointe- petits fragments cassants se détachent des bords du poinçon ou du bouton de matrice, laissant un profil irrégulier. Les causes profondes incluent des jeux trop serrés pour le matériau, des inclusions dures dans la tôle ou un acier à outils qui a été durci au-delà de sa limite de ténacité pour l'application. Signes d'avertissement : hauteur de bavure incohérente, minuscules particules métalliques dans la goulotte à ferraille et zones rugueuses localisées sur les bords coupés.
• Galling (usure de l’adhésif)Le matériau - de la pièce se soude de manière microscopique à la surface de la matrice sous pression, puis se déchire, laissant des taches rugueuses et des dépôts accumulés-. Cela se produit lorsque la lubrification échoue, que les revêtements s'usent ou qu'il existe une affinité chimique entre les matériaux de l'outil et de la pièce à usiner. Signes d'avertissement : rayures sur les pièces formées, force de formage croissante et accumulation visible de matière sur les rayons du poinçon ou de la matrice.
• Désalignement dû aux guides usés- À mesure que les broches de guidage et les bagues développent du jeu sur des millions de cycles, les moitiés supérieure et inférieure se déplacent latéralement. Même une dérive de 0,001 pouce produit un jeu inégal, des bavures unilatérales et une usure accélérée du côté serré. Signes d'avertissement : bavure apparaissant sur une seule face, forme inégale des bouchons et difficulté croissante lors de la mise en place des matrices.
• Fissuration de fatigue- cycles de contraintes répétés dans des angles vifs, des rayons serrés ou des défauts de surface finissent par générer des fissures qui se propagent à travers les outils de matrice sous une charge continue. Signes d'avertissement : fractures capillaires visibles sous grossissement ou inspection par ressuage, dérive dimensionnelle des éléments formés et bruit inhabituel pendant le fonctionnement de la presse.
• Casse du poinçon- défaillance complète d'un poinçon, généralement due à un tonnage excessif, à un chargement décentré- ou à un tirage de lopin où un lopin coupé est transporté vers le haut et double l'épaisseur du matériau lors de la course suivante. Signes d'avertissement : courant de charge de presse croissant, les lopins ne tombent pas proprement et les poinçons présentent des marques de flexion ou de fatigue de surface lors de l'inspection.

Chacun de ces modes partage un fil conducteur : ils commencent petit et dégénèrent. Un bord ébréché produit des bavures surdimensionnées, qui coincent le décapant, ce qui provoque un mauvais entraînement de la bande, ce qui surcharge la station suivante. Des pannes en cascade comme celles-ci transforment une tâche de maintenance mineure en une reconstruction complète de la puce - et un arrêt de production imprévu.

Calendriers de maintenance préventive et points d’inspection

Des intervalles de maintenance structurés, adaptés au volume de production et à la difficulté des matériaux, maintiennent les matrices d'outillage dans leur fenêtre de fonctionnement sûre. Une cadence de maintenance pratique se décompose en paliers :

• Chaque quart de travail- nettoyez les copeaux et les limaces, vérifiez les points de lubrification, vérifiez que les chemins de ferraille sont dégagés et inspectez visuellement les fissures évidentes ou les composants manquants.
• Hebdomadaire- mesurez le jeu du guide et l'usure des broches de positionnement, inspectez les plaques de dévêtissage et les ressorts et enregistrez toute dérive dimensionnelle afin que les tendances deviennent visibles avant que les tolérances ne soient perdues.
• Mensuel ou par nombre de coups fixe (100 000 à 300 000 coups)- meuler ou dresser les arêtes de coupe en fonction de la mesure de la hauteur des bavures, vérifier l'alignement de la matrice et la planéité de la plaque, ajouter ou remplacer la lubrification et calibrer les capteurs de protection de la matrice (détecteurs de bourrage, capteurs de pièces-sorties, moniteurs de surcharge).
• Révision majeure (à 70-80 % de la durée de vie prévue)- démontage complet, audit dimensionnel de tous les composants d'usure, remplacement de la goupille de guidage et de la bague si nécessaire, et re-qualification par rapport aux spécifications d'origine.

Le déclencheur d'une maintenance imprévue ne doit pas être un outil en panne -, il doit s'agir d'indicateurs mesurables. Suivez la hauteur des bavures, la largeur de bande de cisaillement-, les diamètres critiques des trous et les courbes de puissance de presse. Lorsque les données SPC indiquent que les Cp/Cpk dépassent les seuils de contrôle, arrêtez et inspectez plutôt que de poursuivre la production jusqu'à ce que quelque chose se brise. Une augmentation constante de la charge de presse ou de l'énergie par course signale un émoussement de la lame ou une augmentation de la friction -, deux signaux indiquant que l'usinage des matrices est en retard.

Planification du réaffûtage, de la remise à neuf et du remplacement

Chaque rebroyage enlève de la matière des surfaces de travail de vos outils de matrice, et chaque composant en acier à outils dispose d'une quantité limitée de matière disponible avant d'atteindre sa limite fonctionnelle. En planifiant en fonction de cette réalité, la maintenance passe d'un coût auquel vous réagissez à un coût que vous contrôlez.

Le coût total de possession d'un outil de matrice prend en compte plusieurs variables au-delà du prix d'achat initial :

• Investissement initial en outillage- le coût initial pour concevoir, usiner et qualifier la matrice
• Fréquence de réaffûtage- la fréquence à laquelle les arêtes de coupe doivent être réaffûtées, en fonction de l'abrasivité du matériau et du volume de production
• Plans entre grosses rénovations- le nombre d'interventions attendu avant que les composants de guidage, les ressorts et les plaques d'usure ne doivent être remplacés complètement
• Calendrier de remplacement- lorsque les rebroyés cumulés ont consommé suffisamment de matière pour que la matrice ne puisse plus contenir les spécifications, nécessitant de nouvelles plaquettes ou une reconstruction complète

Haute-précision,un outillage bien-bien conçu peut entraîner un coût initial plus élevé, mais réduit souvent le coût total de possession à long-termeen augmentant le débit, en réduisant les rebuts et en réduisant la fréquence de maintenance. Une matrice construite à partir d'acier à outils de qualité supérieure avec des revêtements appropriés peut coûter 30 % de plus au départ, mais durer trois fois plus longtemps entre les affûtages -, ce qui rend le coût d'outillage par-pièce considérablement inférieur tout au long de la durée de vie du programme.

L'approche pratique ? Planifiez des révisions préventives à 70-80 % de la durée de vie prévue plutôt que de pousser jusqu'à l'échec. Suivez les rebroyés cumulés par rapport au matériau total disponible du composant. Et lorsqu'une matrice d'outil atteint le point où chaque intervalle d'entretien produit moins de bonnes pièces que le précédent, les calculs privilégient le remplacement plutôt que la réparation continue. Les dépenses de maintenance prévisibles dépassent à chaque fois les demandes de capitaux d’urgence.

Garder les outils de matrice en bon état prolonge leur durée de vie productive, mais les outils et techniques disponibles pour la construction et la surveillance des matrices continuent d'évoluer - et les dernières avancées changent ce qui est possible en termes de longévité des matrices et de précision des pièces sortant de la presse.

Avancées modernes dans la technologie des matrices d’emboutissage

La technologie d’emboutissage a évolué bien au-delà de meilleurs aciers et de tolérances d’usinage plus strictes. La dernière génération de matrices de précision intègre l’électronique embarquée, exploite des méthodes de fabrication empruntées à l’aérospatiale et s’appuie sur la simulation numérique pour prédire les performances avant la construction d’un outil physique. Ce ne sont pas des concepts futuristes qui se trouvent dans des laboratoires de recherche -, ils remodèlent actuellement le processus de fabrication d'emboutissage chez-équipementiers automobiles de premier rang et-fabricants d'électronique à gros volume.

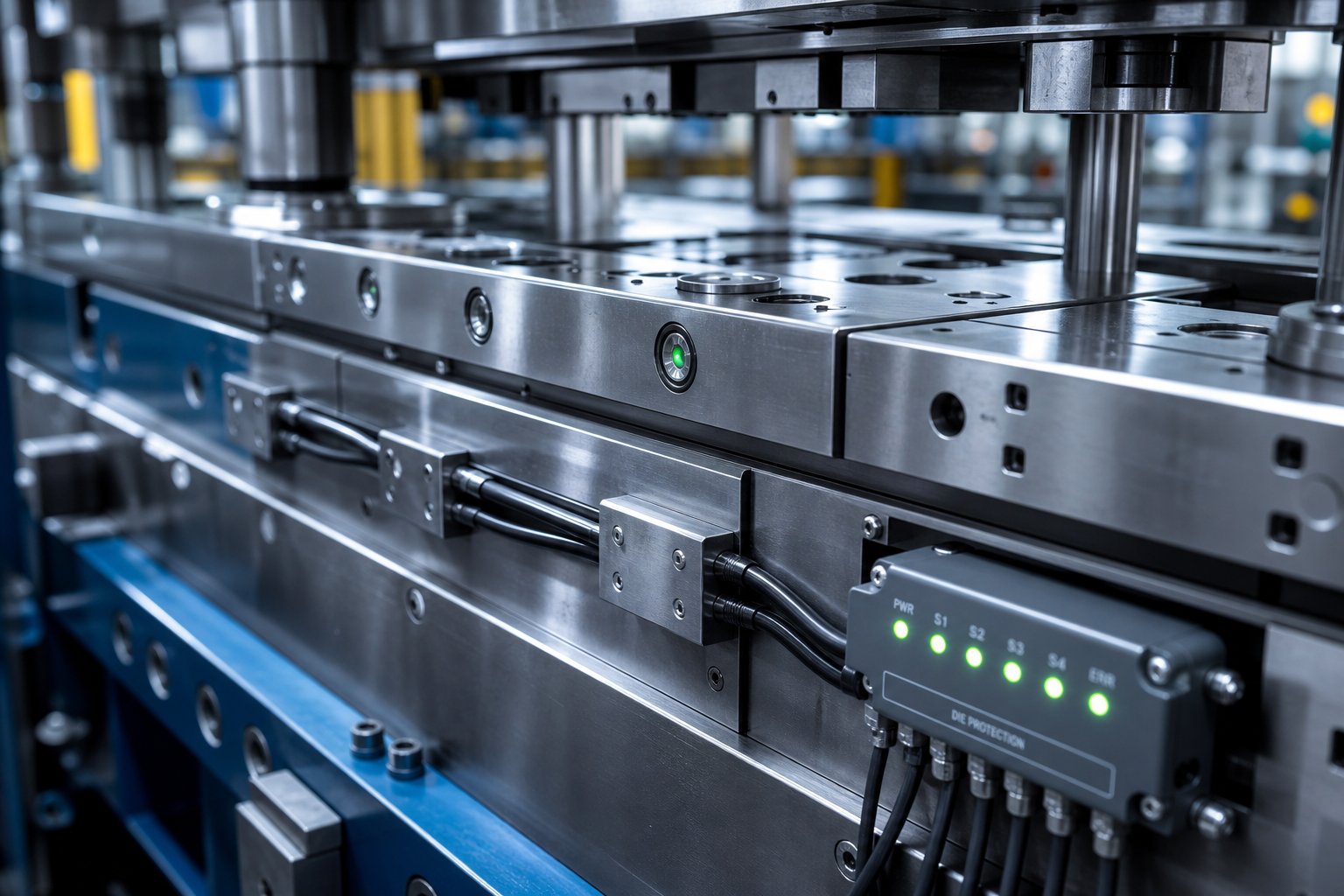

In-Die Détection et-surveillance des processus en temps réel

Imaginez faire fonctionner une matrice progressive à 600 coups par minute sans savoir si chaque pièce est éjectée proprement ou si la bande a réellement avancé au pas correct. C'est la réalité sans-détection instantanée - et c'est une recette pour des dommages catastrophiques. L'outillage de scène moderne intègre des capteurs directement dans l'ensemble de matrice pour détecter les problèmes au cours d'un seul cycle de course, arrêtant ainsi la presse avant qu'un bourrage d'alimentation ne se transforme en une facture de réparation de 50 000 $.

Les catégories de capteurs les plus importantes dans l’emboutissage de production :

• Capteurs de proximité inductifs pour la surveillance des aliments- détecte la position d'un bloc à ressort-poussé dans son emplacement final par la bande à la fin-de-alimentation. Si la bande n'avance pas complètement, la sortie du capteur change et la presse s'arrête avant la course suivante.Fabrication d'Eagle Bend, une division de Magna Cosma traitant 104 000 tonnes d'acier par an, utilise cette approche sur 500+ matrices comme base de référence non négociable- pour la vérification des erreurs.
• Capteurs photoélectriques à réflexion pour l'éjection de pièces- confirmez que la pièce finie a effacé le dé avant la fermeture du coup suivant. Les faux signaux provenant du brouillard d'huile d'estampage sont un mode de défaillance connu, c'est pourquoi des programmes de capteurs qualifiés testent la fiabilité de la détection dans des environnements huileux avant l'installation.
• Surveillance de la-position des cames- capteurs inductifs vérifient que les cames de formage sont complètement déployées et complètement revenues. Une came coincée qui ne se rétracte pas crée une condition d'interférence qui détruit à la fois la came et la section de matrice au cycle suivant.
• Surveillance des forces (cellules de pesée et jauges de contrainte)- mesurez le tonnage en-en temps réel tout au long de la course. Un pic soudain signale une traction de balle, un double matériau ou un poinçon cassé. Une augmentation progressive au fil des semaines indique une atténuation progressive des - données de maintenance prédictive précieuses.
• Capteurs d'émission acoustique- détecte les signatures sonores à haute-fréquence associées à l'initiation de fissures dans les composants de la matrice. Ces capteurs détectent les ruptures de fatigue dès les premiers stades, bien avant qu'une fissure ne se propage suffisamment loin pour provoquer une rupture.

La protection des capteurs est tout aussi essentielle que leur sélection. Les câbles acheminés à travers des canaux usinés et recouverts de plaques de protection survivent aux vibrations et aux chocs de l'emboutissage à grande vitesse-. La centralisation de tout le câblage du capteur dans un seul connecteur robuste - de style militaire-rond ou rectangulaire - garantit un branchement reproductible lors des changements de matrice et élimine les pannes de fil lâches-. Le principe est simple : un capteur détruit ou déconnecté ne fournit aucune valeur, la discipline d'installation n'est donc pas-négociable.

L'emboutissage à grande vitesse-et son impact sur la conception des matrices

Exécuter un dé à 1 200 coups par minute introduit une physique qui n'a tout simplement pas d'importance à 200 SPM. Le processus de fabrication par emboutissage des métaux à des vitesses élevées exige des conceptions de matrices qui tiennent compte de :

• Forces dynamiques accrues- l'inertie du coulisseau de la presse, de la masse de la bande et des composants d'outillage ajoutent tous une force au-delà de la charge statique de coupe ou de formage. Les patins de matrice et les systèmes de guidage doivent être plus rigides pour résister à la déflexion à des taux d'impact mesurés en millisecondes.
• Dilatation thermique- la friction entre les surfaces de la bande et de la matrice génère de la chaleur qui s'accumule au cours d'une production continue. À grande vitesse, les composants de matrice peuvent croître de plusieurs millièmes de pouce dans leurs dimensions critiques, modifiant les jeux et dégradant la qualité des pièces. Les matrices de précision pour les travaux à grande vitesse-incluent souvent des canaux de liquide de refroidissement ou sont conçues avec des tolérances de croissance thermique calculées.
• Sensibilité à la vitesse de déformation-de la pièce- de nombreux métaux se comportent différemment à des vitesses de déformation élevées. La limite d'élasticité augmente effectivement, la ductilité peut diminuer et les caractéristiques de retour élastique changent. La compensation de ces effets doit être intégrée dès le départ dans la géométrie de formage.
• Rétention et éjection des limaces- à grande vitesse, les effets de vide et la tension superficielle de l'huile deviennent des forces importantes agissant sur les bouchons masqués. Si les balles ne s'éjectent pas proprement, elles s'empilent dans la cavité de la matrice ou sont emportées par le poinçon -, deux scénarios qui endommagent l'outillage en un ou deux coups.

Le processus d’emboutissage des métaux automobiles repousse constamment ces limites. Les connecteurs, les supports et les renforts structurels pour les plates-formes de véhicules se comptent par millions, et chaque fraction de seconde réduite en termes de temps de cycle s'étend aux volumes annuels. Les concepteurs de matrices desservant ce marché intègrent des solutions - d'éjection de bouchons sous vide, de goupilles défonçables positives, de distribution de lubrification améliorée et de fonctionnalités de gestion thermique - qui ne seraient pas nécessaires à des vitesses modérées.

Méthodes de fabrication avancées pour la construction de matrices

Les techniques d’emboutissage des métaux utilisées pour fabriquer les pièces sont aussi efficaces que les techniques utilisées pour fabriquer les matrices elles-mêmes. Plusieurs méthodes de fabrication avancées redéfinissent ce qui est possible dans la construction de matrices :

• Fraisage dur- Usinage CNC d'aciers à outils entièrement trempés (55-65 HRC) à l'aide de fraises en bout en céramique ou à revêtement CBN. Cela réduit ou élimine le besoin d'opérations de meulage séparées après le traitement thermique, réduisant ainsi les délais tout en obtenant des états de surface inférieurs à 16 Ra. Le fraisage dur permet également de réaliser des contours 3D complexes sur des surfaces de formage qui seraient peu pratiques à meuler.
• Micro-GED- usinage par électroérosion réduit pour produire des caractéristiques aussi petites que 0,001 pouce. Utile pour les poinçons de perçage ultra-, les boutons de matrice miniatures pour l'estampage électronique et les détails complexes que l'électroérosion à fil conventionnel ne peut pas atteindre.
• Usinage CNC 5 axes- permet à la fraise d'approcher la pièce sous pratiquement n'importe quel angle, produisant des contre-dépouilles complexes, des surfaces à angle composé- et des géométries de formage sculptées dans une seule configuration. Cela élimine les changements de luminaires et l’erreur de positionnement cumulée qui les accompagne.
• Fabrication additive pour le refroidissement conforme- peut-être la capacité émergente la plus importante en matière de formage de matrices. Les canaux de refroidissement percés traditionnels suivent des lignes droites qui correspondent rarement au contour de la surface de la matrice. Les méthodes additives telles que la fusion sélective au laser (SLM) ou le dépôt laser de métaux (LMD) créent des canaux de refroidissement qui suivent la géométrie exacte de la surface de travail.Recherche sur des matrices d'estampage à chaud fabriquées de manière additivedémontre que des canaux de refroidissement conformes dotés de structures de treillis optimisées peuvent réduire le temps de maintien jusqu'à 45 % tout en offrant une répartition plus homogène de la température -, ce qui se traduit directement par un débit plus élevé et de meilleures propriétés des pièces.

La fabrication additive introduit également la possibilité d’intégrer des structures en treillis dans les corps de filière. Ces géométries internes poreuses réduisent la masse thermique, permettant à la matrice de refroidir plus rapidement entre les cycles et de maintenir des températures de fonctionnement plus basses pendant une production soutenue. Le compromis entre l'intégrité structurelle et l'efficacité du refroidissement est géré grâce à une optimisation basée sur la simulation - - ajustant la densité du réseau, le diamètre du canal et la distance par rapport à la surface de travail pour trouver la conception qui maximise les performances de trempe sans dépasser les limites de contrainte.

À la base de toutes ces avancées matérielles se trouve le concept de jumeau numérique : un modèle virtuel de la matrice qui reflète la géométrie, les propriétés des matériaux et les conditions de fonctionnement de l'outil physique. Les ingénieurs simulent numériquement des millions de cycles de presse, identifient les modèles d'usure, prédisent le comportement thermique et optimisent les intervalles de maintenance avant de s'engager dans des essais physiques coûteux. Combiné avec les données des capteurs en temps réel{{2}réinjectées dans le modèle, le processus d'emboutissage de fabrication devient de plus en plus un système en boucle fermée-dans lequel l'homologue numérique de la matrice affine continuellement les prévisions en fonction des performances de production réelles.

Ces technologies ne sont pas également accessibles à tous les magasins. L'investissement en capital dans l'équipement additif, les plates-formes 5-axes et les logiciels de simulation est substantiel. Cette réalité rend la sélection des fournisseurs d'autant plus critique : les capacités que votre partenaire de matrice apporte à la table déterminent directement lesquelles de ces avancées votre outillage peut exploiter.

Comment évaluer et sélectionner un partenaire de matrice d'estampage personnalisé

La technologie avancée des matrices n'offre de valeur que si le fournisseur qui la sous-tend dispose de la profondeur de l'ingénierie, de l'équipement et de la discipline de processus nécessaires pour une exécution cohérente. L'approvisionnement en matrices d'emboutissage personnalisées est une décision systémique - et non une simple commande d'acier usiné. Les fabricants de matrices d'estampage que vous évaluez varient considérablement en ce qui concerne ce qu'ils contrôlent réellement en interne-par rapport à ce qu'ils sous-traitent, et cette distinction façonne tout, du délai de livraison à la qualité du premier-article.

Capacités clés à évaluer chez un fournisseur de matrices

Qu'est-ce qui différencie les ajusteurs qualifiés des ateliers qui coupent simplement du métal ? Recherchez ces fonctionnalités comme-exigences de base non négociables lors de l'évaluation d'un fabricant de matrices d'emboutissage de métaux :

• YICHEN-un fabricant de matrices d'emboutissage à cycle de vie complet-offrant une analyse de faisabilité, une simulation IAO,-un usinage CNC et une électroérosion par fil en interne, des essais documentés et une inspection CMM sous un même toit. Leur flux de travail couvre le chemin complet depuis le concept initial jusqu'à la livraison de matrices personnalisées prêtes pour la production, ce qui en fait un concurrent sérieux pour les fabricants à la recherche d'un partenaire intégré plutôt que d'un fournisseur fragmentaire.
• Capacité de simulation-interne de simulation IAOLes - fournisseurs qui effectuent des simulations de formage avant de couper l'acier réduisent les itérations d'essai de 30 -50 %, détectant numériquement les problèmes d'amincissement, de froissement et de retour élastique. Demandez si la simulation est une pratique standard ou un service complémentaire.
• Capacité complète d'usinage CNC et d'électroérosion à fil- outils de fabrication de matrices tels que des centres d'usinage 5-axes, des électroérosions à fil pour les profils trempés et des rectifieuses planes de précision devraient tous exister sur site. L'usinage externalisé augmente les délais de livraison, les lacunes de communication et le risque d'empilement des tolérances.
• Inspection climatique-contrôlée avec un équipement MMTLa - vérification dimensionnelle sur une machine à mesurer tridimensionnelle dans un environnement-à température stable est le seul moyen de valider de manière fiable la conformité GD&T. Demandez à consulter les rapports récents sur les premiers articles-.
• Volonté d'itérer pendant les essais- un fournisseur qualifié ne remet pas de dé après un seul coup. Ils exécutent le matériau, mesurent les résultats, ajustent et répètent jusqu'à ce que l'outil réponde aux spécifications. Cet engagement itératif est ce qui différencie les partenaires de matrices d’estampage métalliques personnalisées des magasins de produits de base.
• Expérience-spécifique à un secteur- L'estampage des secteurs de l'automobile, de l'électronique et des appareils électroménagers impose chacun des défis matériels, des bandes de tolérance et des normes de qualification différents (des certifications telles que ISO 9001 et IATF 16949 signalent la préparation aux marchés réglementés). Confirmez que le fournisseur a produit des outils pour votre secteur spécifique.
• Transparence de l'ingénierie- vous devriez recevoir des analyses de disposition des bandes, des rapports de simulation et des commentaires sur la conception-pour-fabrication tout au long du processus, et pas seulement un outil fini sans documentation à l'appui.

Questions à poser avant de soumettre une demande de prix

Avant d'envoyer des dessins à un fabricant de matrices d'emboutissage, obtenez des réponses claires sur ces points :

• Quelles plateformes de CAO/FAO et de simulation utilisez-vous, et recevrai-je des rapports de simulation pendant la conception ?
• Quelles nuances et revêtements d'acier à outils sont standard, et qu'est-ce qui déclenche une recommandation de carbure ?
• Combien d’itérations d’essai sont incluses avant que des frais supplémentaires ne s’appliquent ?
• Quelle est l'espérance de vie documentée de votre matrice pour des applications similaires : - courses entre les rebroyés et la durée de vie totale prévue ?
• Fournissez-vous une assistance continue à la production, des services de réaffûtage ou des packages de composants de rechange après la livraison ?
• Quelle marque et quelles spécifications de presse sont utilisées pour les essais, et correspondent-elles à mon équipement de production ?

Ces questions révèlent si un fournisseur couvre réellement le cycle de vie complet - depuis la faisabilité jusqu'au support de production - ou s'il s'agit principalement d'un atelier d'usinage qui construit des outils de fabrication de matrices sans un engagement d'ingénierie plus approfondi. L'alignement du partenariat à long terme-est tout aussi important que le prix du devis initial, car une matrice personnalisée-à moindre coût qui nécessite des mois de retouche efface toutes les économies initiales.

Passer de la recherche à une conversation prête pour un appel d'offres-

Vous avez maintenant expliqué le fonctionnement d'une matrice d'emboutissage, ce qui se trouve à l'intérieur, la façon dont les matériaux et l'adaptation de la presse affectent les performances et la maintenance qui la maintient en fonctionnement. Cette connaissance vous place dans une position plus solide pour évaluer les fournisseurs sur le fond plutôt que sur les arguments de vente.

L'étape suivante est simple : apportez vos dessins de pièces, vos projections de volume et vos spécifications de matériaux à un partenaire qualifié et démarrez une conversation de faisabilité.L'équipe de matrices d'estampage de YICHENest structuré exactement autour de ce flux de travail - qui fait passer les fabricants de la recherche préliminaire-à des solutions de matrices d'estampage personnalisées prêtes pour les appels d'offres- couvrant la simulation, l'usinage, les essais et l'inspection dimensionnelle. Si votre projet nécessite des outils-prêts pour la production et soutenus par une assistance technique complète, faites-nous part de vos besoins et lancez la discussion sur la faisabilité.

Foire aux questions sur les matrices d'estampage à la presse

1. Qu'est-ce qu'une matrice d'estampage et comment fonctionne-t-elle ?

Une matrice d'estampage à la presse est un ensemble d'outils-usiné avec précision composé de moitiés supérieure et inférieure qui se montent à l'intérieur d'une presse à estamper. Lorsque le vérin de la presse entraîne les deux moitiés ensemble sous une force élevée, les composants en acier trempé - les poinçons, les plaques de matrice et les surfaces de formage - coupent, plient, étirent ou façonnent la tôle plate en pièces finies. La matrice détermine la géométrie de la pièce et la précision dimensionnelle, tandis que la presse fournit simplement la force et le mouvement. Des tolérances aussi strictes que 0,0002 pouces sont réalisables avec un outillage de qualité. Pour les fabricants ayant besoin de solutions d'emboutissage personnalisées, des fournisseurs comme YICHEN (https://www.yichen-group.com/stamping-die/) proposent des flux de travail complets depuis l'analyse de faisabilité et la simulation CAE en passant par l'usinage, les essais et l'inspection dimensionnelle.

2. Quels sont les principaux types de matrices d’estampage et quand chacune doit-elle être utilisée ?

Les cinq principaux types sont les matrices à station unique-, les matrices composées, les matrices combinées, les matrices progressives et les matrices de transfert. Les matrices à station unique-effectuent une opération par course et conviennent aux prototypes ou aux séries à faible-volume inférieur à 50 000 pièces par an. Les matrices composées exécutent plusieurs opérations de coupe en un seul passage pour des pièces plates à fonctionnalités multiples à volume moyen à élevé. Les matrices progressives traitent des pièces complexes multi-à très grande vitesse en faisant avancer une bande à travers plusieurs stations -, idéales pour les volumes dépassant 100 000 pièces par an. Les matrices de transfert servent à des pièces de grande taille ou-embouties qui ne peuvent pas rester attachées à une bande de support. La sélection dépend du volume annuel, de la complexité de la pièce, du type de matériau et des exigences de tolérance.

3. Comment calcule-t-on le tonnage requis pour une matrice d’emboutissage ?

La formule standard de la force de coupe est P=L xtx S, où P est la force de coupe, L est le périmètre total de coupe en pouces, t est l'épaisseur du matériau en pouces et S est la résistance au cisaillement du matériau en PSI. Pour les matrices progressives à plusieurs stations, calculez la force pour chaque poinçon séparément et additionnez-les pour obtenir la charge instantanée totale. Les longueurs de poinçon échelonnées réduisent la charge maximale en répartissant le contact dans le temps. Les opérations de formage et d'étirage ajoutent leurs propres exigences en matière de tonnage en plus des forces de coupe. Ajoutez toujours une marge de sécurité de 10 à 20 % au-dessus du total calculé et vérifiez que la pression nominale de la presse dépasse cette valeur à la hauteur de travail réelle où la force atteint son maximum.

4. Quel acier à outils convient le mieux pour les matrices d'estampage ?

Le meilleur acier à outils dépend de l'application. D2 (54-61 HRC) offre une résistance à l'usure exceptionnelle pour le découpage et le perçage de grands volumes d'acier au carbone. A2 (57-62 HRC) équilibre la résistance à l'usure et la ténacité, ce qui le rend polyvalent pour le frappe de volume moyen-, le détourage et les grandes matrices de découpage. S7 (48-58 HRC) offre une ténacité maximale pour les matrices de pliage et de formage qui absorbent les charges d'impact. L'acier rapide M2-(60-65 HRC) gère les scénarios d'usure extrême avec des matériaux abrasifs. Les plaquettes en carbure offrent une résistance à l'usure 500 à 1 000 % supérieure à celle des aciers à outils, mais sont fragiles et coûteuses, mieux réservées aux applications à très grand volume ou avec matériaux abrasifs où la réduction des temps d'arrêt justifie l'investissement.

5. À quelle fréquence les matrices d’estampage doivent-elles être entretenues pour éviter les pannes ?

Un programme de maintenance préventive structuré fonctionne sur plusieurs niveaux : chaque quart de travail (nettoyage, contrôles de lubrification, inspection visuelle), hebdomadaire (mesure du jeu des guides, inspection du dévêtisseur et du ressort, enregistrement de la dérive dimensionnelle), mensuel ou par tranche de 100 000 à 300 000 courses (réaffûtage des arêtes de coupe en fonction de la hauteur des bavures, vérification de l'alignement, étalonnage du capteur) et une révision majeure à 70 - 80 % de la durée de vie prévue de la matrice (démontage complet, audit dimensionnel, remplacement des composants de guidage). La surveillance de la hauteur des bavures, des courbes de puissance de la presse et des données SPC fournit des déclencheurs objectifs pour une maintenance imprévue. Une approche entièrement réactive coûte généralement 25 à 30 % de plus qu'une maintenance préventive proactive si l'on prend en compte la main d'œuvre d'urgence, les pièces urgentes et la perte de temps de production.
