Qu'est-ce qui rend l'emboutissage progressif des métaux de qualité professionnelle
Lorsque les ingénieurs de production précisentemboutissage progressif des métauxpour un programme-à volume élevé, ils ne choisissent pas simplement une méthode de formage. Ils s'engagent dans un système de fabrication dans lequel le matériau en bande avance à travers des stations séquentielles à l'intérieur d'une seule matrice d'estampage, chaque coup de presse effectuant simultanément des opérations distinctes dans chaque station. Le terme « progressif » fait référence à cette progression incrémentielle : la géométrie de la pièce se construit progressivement, station par station, jusqu'à ce qu'un composant fini se sépare de la bande porteuse à la coupure finale.
L'emboutissage progressif professionnel des métaux est un processus de formage de tôle à grand volume dans lequel une bande continue passe à travers un ensemble de matrices multi-stations de conception de précision -, chaque coup de presse faisant avancer la bande et effectuant des opérations simultanées (perçage, formage, estampage, découpe) pour produire des pièces finies à des cadences dépassant des centaines de coups par minute sous un contrôle de processus documenté.
Définir l’emboutissage progressif des métaux au niveau professionnel
À la base, tout atelier doté d'une presse et d'une matrice progressive peut estamper des pièces. Toutefois, les opérations de niveau professionnel-sont définies par ce qui se passe autour de la presse. Vous remarquerez la différence dans les tolérances maintenues à +/-0,05 mm ou plus sur des millions de cycles, dans les matrices progressives conçues à partir d'aciers à outils de qualité supérieure pour une durée de vie de plusieurs-millions de courses, et dans la surveillance des processus en temps réel qui détecte les écarts avant qu'ils ne produisent des rebuts. Ce ne sont pas des mises à niveau facultatives. Il s’agit d’exigences de base pour les programmes automobiles, aérospatiaux et électroniques où une seule pièce défectueuse peut entraîner des arrêts de ligne.
Ce qui différencie les opérations professionnelles de l'estampage général
L'écart entre un atelier d'emboutissage de produits de base et une opération professionnelle d'emboutissage progressif se résume à quatre piliers :
- Des tolérances plus strictesmaintenu grâce à des composants d'outillage-rectifiés de précision et à des paramètres de presse contrôlés.
- Longévité des matrices conçuesobtenu grâce à une sélection appropriée des matériaux, un traitement thermique et des stratégies de revêtement.
- Contrôle de processus documentéy compris la surveillance SPC, les-capteurs intégrés et les enregistrements d'inspection traçables.
- Systèmes de qualité certifiéstelles que l'IATF 16949 ou l'ISO 9001 qui imposent des actions correctives structurées et une amélioration continue.
Un partenaire professionnel d'emboutissage de métaux progressif considère la qualité comme un fondement culturel plutôt que comme un-point de contrôle-de fin de ligne. Leurs équipes d'ingénierie interviennent lors de la conception des pièces, traduisant la géométrie en agencements de stations optimisés avant que l'acier ne soit coupé. Cette implication en amont est ce qui différencie un véritable partenaire de fabrication d'un atelier qui se contente d'imprimer des pièces.
Comprendre la distinction est important, mais la véritable profondeur réside dans la manière dont le processus lui-même se déroule, depuis le moment où les bandes entrent dans la matrice jusqu'au moment où une pièce finie tombe dans le bac de collecte.

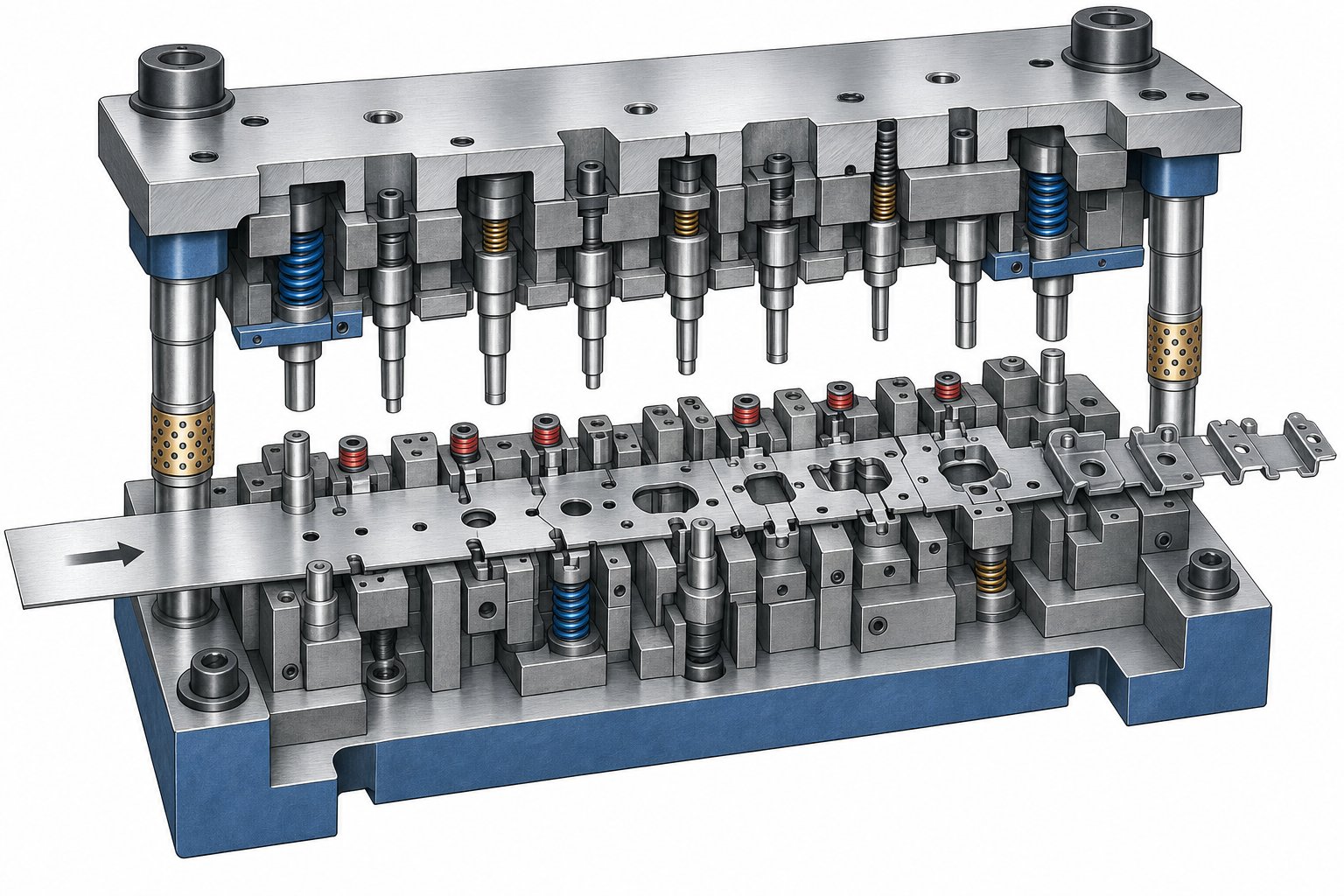

Comment fonctionne le processus d'estampage progressif, étape par étape
Une pièce finie sortant d'une matrice d'estampage progressif semble presque facile, mais derrière ce résultat se cache une séquence étroitement coordonnée d'événements mécaniques se produisant en fractions de seconde. Leprocessus d'estampage progressifcommence bien avant les cycles de presse. Il commence au dérouleur, passe par les systèmes de redressage et de lubrification et s'appuie sur des mécanismes d'alimentation et d'enregistrement précis pour maintenir chaque station alignée sur des milliers de courses par heure.
Mécanismes d’alimentation en bandes et d’enregistrement des pilotes
Imaginez un ruban continu de tôle, généralement de 0,1 mm à 6 mm d'épaisseur, se déroulant à partir d'une bobine, passant par un redresseur pour retirer l'ensemble de bobines et entrant dans un servoalimentateur. Le chargeur fait avancer la bande d'une distance fixe appelée pas d'alimentation, qui est égale à l'espacement entre les stations de la matrice. Ce pitch doit être exact. Même un écart de quelques millièmes de pouce s'aggrave d'une station à l'autre et produit des pièces-hors normes-.
L'alimentation seule ne peut garantir la précision du positionnement à des cadences d'emboutissage de métal à grande vitesse de 200 à 1 500 coups par minute. C'est là qu'interviennent les broches pilotes. Les premières stations percent des trous pilotes dédiés dans la bande. Au fur et à mesure que la matrice se ferme lors des courses suivantes, des pilotes coniques ou en forme de balle- pénètrent dans ces trous et poussent la bande dans un alignement précis avant toute découpe ou formage. Selon les directives techniques de l'industrie, l'espace entre le pilote-et-trou est généralement compris entre 0,0005 et 0,001 pouce pour un travail de précision, suffisamment serré pour corriger l'erreur résiduelle de l'alimentateur sans déformer la bande.
Le timing du rouleau d'alimentation est tout aussi important que la précision du tangage. Les rouleaux doivent libérer la bande avant que les pilotes ne s'engagent et ne se ressaisissent-qu'après l'ouverture du dé. Si les rouleaux d'alimentation se ferment trop tôt, en particulier près du point mort bas,matériau emprisonné entre la filière et le chargeurpeut faire avancer la bande lorsque les pilotes sortent, créant des progressions excessivement longues qui se font passer pour des erreurs de longueur d'alimentation-.
Comment le formage multi-stations crée la géométrie des pièces
Chaque poste d'une matrice d'emboutissage progressif effectue une ou plusieurs opérations spécifiques sur la bande. Les géométries tridimensionnelles complexes-ne se forment jamais en un seul coup. Au lieu de cela, ils se développent progressivement, chaque station ajoutant des fonctionnalités jusqu'à ce que la pièce soit terminée. Considérez-le comme la construction d'un composant couche par couche, sauf que chaque couche est une opération mécanique distincte plutôt qu'un dépôt de matériau.
Voici la séquence typique des opérations de station dans une configuration professionnelle de matrice et d’emboutissage progressif :
- Perçage d'un trou pilote- Crée des fonctionnalités d'enregistrement utilisées par les stations en aval pour un positionnement précis.
- Suppression et perçage- Coupe des trous internes, des fentes et des profils partiels. Les coupes lourdes sont distribuées tôt pour maintenir la stabilité de la bande.
- Lancement et formage- Coupe et plie partiellement les languettes, les persiennes ou les éléments de transition qui préparent la bande à un formage plus profond.
- Dessin et formage- Crée des formes tridimensionnelles- telles que des coupelles, des nervures, des gaufrages ou des surfaces profilées grâce à un flux de matériaux contrôlé.
- Frappe et calibrage- Compresse le matériau localement pour obtenir un contrôle dimensionnel strict, aplatir les surfaces ou aiguiser les rayons au-delà de ce que permet la formation d'air.
- Garniture- Supprime l'excès de matériau introduit lors du formage ou élimine les connexions de support autour du périmètre de la pièce.
- Coupure finale- Sépare la pièce terminée de la bande de support pour l'éjection ou la collecte.
L’ordre des stations n’est pas arbitraire. Les concepteurs d'outils professionnels placent les opérations de découpe lourdes au début, les opérations de formage majeures au milieu, là où le support fournit toujours un support, et l'étalonnage juste avant la découpe pour verrouiller les dimensions finales. Cette approche gère les pics de tonnage tout au long de la course de la presse et évite la distorsion de la bande qui s'accumulerait au cours des stations ultérieures.

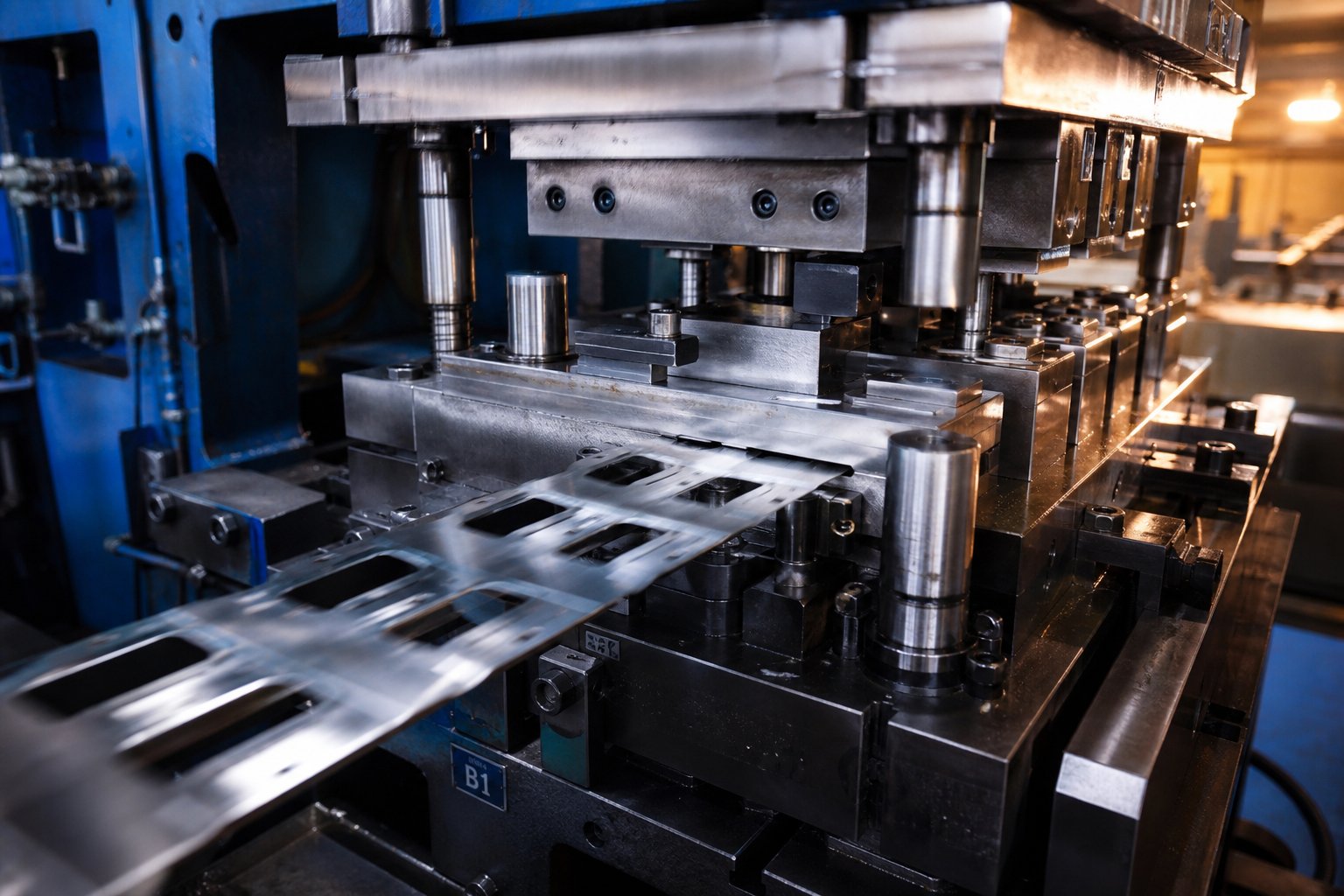

Séquence de frappe de presse et coordination de l'avance de la bande
L'ensemble du processus d'emboutissage progressif est synchronisé avec le cycle de course de la presse. Pendant la course descendante, la matrice supérieure descend, les pilotes s'engagent et chaque station effectue son opération simultanément. Au point mort bas, toutes les opérations de découpe et de formage sont terminées pour ce cycle. Lors de la course ascendante, la plaque de dévêtissage maintient la bande tandis que les poinçons se retirent, les élévateurs de matière soulèvent la bande pour l'écarter des éléments inférieurs de la matrice et le système d'alimentation fait avancer le matériau d'un pas.
Cette relation entre la course de la presse et l’avance de la bande est ce qui rend possible l’emboutissage du métal à grande vitesse. À chaque cycle, la bande avance d’exactement un pas. Chaque station traite une portion différente de la bande au même instant. Le résultat est une pièce finie par course au poste final, quel que soit le nombre d'opérations intermédiaires nécessaires à la pièce. Une filière à 12 stations fonctionnant à 400 coups par minute produit 400 pièces terminées par minute, les 12 opérations se déroulant en parallèle plutôt qu'en série.
La hauteur de levage des bandes joue un rôle essentiel dans cette coordination. La bande doit s'élever suffisamment pour dégager les pilotes et les éléments formés avant d'avancer, mais une portance excessive introduit des vibrations et un flambage qui limitent la vitesse de la presse. L'équilibre entre la hauteur de levage, le timing d'alimentation et la cadence de course est le point où le processus d'estampage progressif passe de la théorie des manuels à l'ingénierie appliquée, et où les opérations professionnelles se distinguent des ateliers utilisant des matrices au-delà de leurs fenêtres de vitesse validées.
Les mécanismes d'alimentation, de pilotage et de coordination des courses expliquent comment les pièces se déplacent dans la matrice. Mais l'intelligence derrière le processus réside dans la matrice elle-même, en particulier dans les matériaux d'outillage, la disposition des stations et les décisions de conception qui déterminent si une matrice aura une tolérance de 500 000 ou de 5 millions de courses.
Principes fondamentaux de la conception de matrices progressives et de l'outillage
Une matrice progressive n’est aussi performante que les décisions intégrées dans sa conception. Le matériel d'outillage, le nombre de stations, le séquençage de la disposition et la répartition de la force sont tous verrouillés avant l'exécution d'un seul coup. La conception professionnelle progressive des matrices sépare-les outils reproductibles et à longue durée de vie des matrices qui se dégradent prématurément et perdent de l'argent en raison d'une maintenance et de rebuts imprévus.

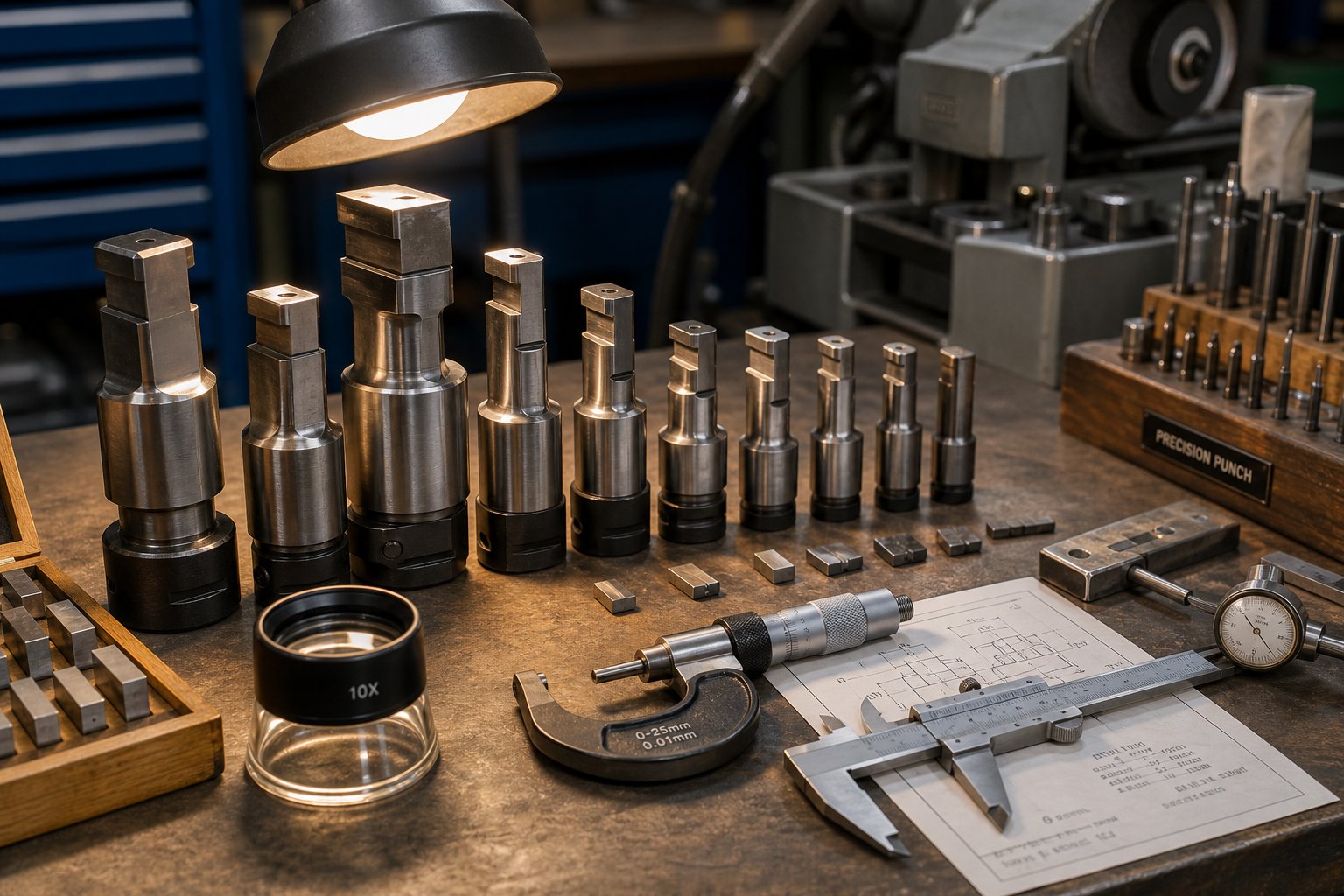

Matériaux d'outillage et durée de vie des matrices
La qualité d'acier choisie pour les poinçons, les inserts de matrice et les composants de formage contrôle directement le nombre de pièces qu'une matrice peut produire avant de devoir être affûtée ou remplacée. Les matériaux plus durs résistent plus longtemps à l’usure, mais ils coûtent également plus cher et peuvent être cassants sous des charges de choc. Choisir le bon matériau d'outillage à matrice progressive signifie trouver un équilibre entre la résistance à l'usure, la ténacité, le coût et les exigences spécifiques du matériau estampé.
Voici comment les matériaux d’outillage les plus courants se comparent dans la pratique :
| Matériel d'outillage | Dureté (HRC) | Résistance à l'usure | Dureté | Durée de vie typique (courses) | Meilleure application |
|---|---|---|---|---|---|
| Acier à outils D2 | 58-62 | Haut | Modéré | 1 à 3 millions | Perçage et découpage général de l'acier doux et de l'aluminium |
| Acier rapide M2- | 60-65 | Très élevé | Modéré-Élevé | 3 à 5 millions | Matériaux abrasifs pour perçage à grande vitesse-comme l'acier inoxydable |
| Carbure (carbure de tungstène) | 70-75+ | Excellent | Faible | 5-20+ millions | Programmes-de gros volumes nécessitant une durée de vie maximale de la matrice avec un minimum de rebroyage |
D2 couvre une large gamme d’applications d’outils et de matrices évolutives à un coût raisonnable. Le M2 intervient lorsque la vitesse de la presse augmente ou lors de l'emboutissage d'alliages plus durs qui rongent des aciers de qualité inférieure-. Les inserts en carbure poussent la durée de vie des matrices à des dizaines de millions, mais ils nécessitent un alignement minutieux de la presse et un fonctionnement sans choc-car le carbure se fracture plutôt que de se déformer sous des charges excentrées excessives-.
Les constructeurs d'outils professionnels appliquent également des traitements de surface tels que les revêtements TiN ou TiCN pour réduire la friction, retarder le grippage des pièces en acier inoxydable et prolonger les intervalles entre les cycles d'affûtage.
Planification de l'aménagement des stations pour les pièces complexes
La traduction de la géométrie d'une pièce finie en une disposition de station optimisée est le moment où la conception des matrices d'emboutissage passe de l'ingénierie mécanique à la résolution appliquée de problèmes-. Des fabricants expérimentés commeYICHENabordez cette phase en cartographiant chaque caractéristique de la pièce, en identifiant les séquences de formage qui minimisent la distorsion du matériau et en répartissant uniformément les forces de coupe et de formage sur toute la course de la presse.
La planification de l'aménagement des gares suit une méthodologie structurée :
- Identifiez toutes les opérations de perçage, de formage et de détourage requises par la géométrie de la pièce.
- Les opérations séquentielles font en sorte que les coupes lourdes se produisent tôt sur les matériaux plats et que le formage se produit à mi-chemin tandis que le support assure toujours la stabilité.
- Regroupez les opérations compatibles dans des stations partagées là où le tonnage et l’espace libre le permettent.
- Insérez des stations inactives (aveugles) entre les étapes de formage lourdes pour permettre la relaxation de la bande et laisser de la place pour de futures modifications de conception.
- Vérifiez que le tonnage total dans toutes les stations actives reste dans les limites de la capacité de la presse avec une marge de sécurité de 15 à 20 %.
Des dispositions mal planifiées créent des pics de force qui dévient le coulisseau de la presse, accélèrent l'usure d'un côté de la matrice et introduisent des variations dimensionnelles. Une conception de matrice d'estampage progressive bien séquencée répartit les charges de manière symétrique et maintient la bande directement à travers chaque station.
Équilibrer la complexité des matrices avec les objectifs de production
Plus de stations signifient plus de capacité, mais cela signifie également une matrice plus large, un lit de presse plus grand et un coût d'outillage plus élevé. Les stations de pesée des concepteurs d'outillage professionnels sont prises en compte par rapport à la largeur de la bande, ce qui détermine le coût des matériaux par pièce, et par rapport au tonnage de presse requis, ce qui limite les options de machines dans l'atelier de production.
Une filière à 16 postes adaptée à une presse de 200 tonnes est souvent un meilleur choix économique qu'une filière à 22 postes nécessitant une presse de 400 tonnes, même si cette dernière consolide davantage d'opérations. La décision dépend du volume annuel, de la capacité disponible de la presse et du coût total de possession sur la durée de vie prévue de la matrice.
C'est là que la conception progressive des matrices d'emboutissage devient un exercice de collaboration entre les concepteurs de pièces, les ingénieurs de matrices et les planificateurs de production. YICHENmatrice d'estampage progressiveLe processus de développement, par exemple, se concentre sur des matrices d'ingénierie qui atteignent les objectifs de répétabilité tout en s'inscrivant dans une infrastructure de production évolutive, offrant ainsi aux équipes d'approvisionnement un chemin clair depuis la validation du prototype jusqu'à la production de masse.
Le matériel d'outillage et la disposition des postes se verrouillent dans le plafond de performances de la matrice. Mais même la matrice la plus précisément conçue ne peut pas compenser une mauvaise sélection des matériaux ou une disposition inefficace des bandes en amont, là où la conception du support et la stratégie d'imbrication prennent le dessus.

Sélection des matériaux et optimisation de la disposition des bandes
La matière première représente généralement 40-60 % du coût total d'une pièce emboutie. Cela signifie que les décisions prises lors de la conception de la disposition des bandes et de la sélection des matériaux ont plus d'influence sur l'économie de chaque pièce que presque tout autre facteur du processus. Une disposition bien optimisée extrait un maximum de pièces de chaque bobine, tandis que le bon choix de matériaux garantit que ces pièces se forment proprement sans fissures, froissements ou retour élastique excessif.

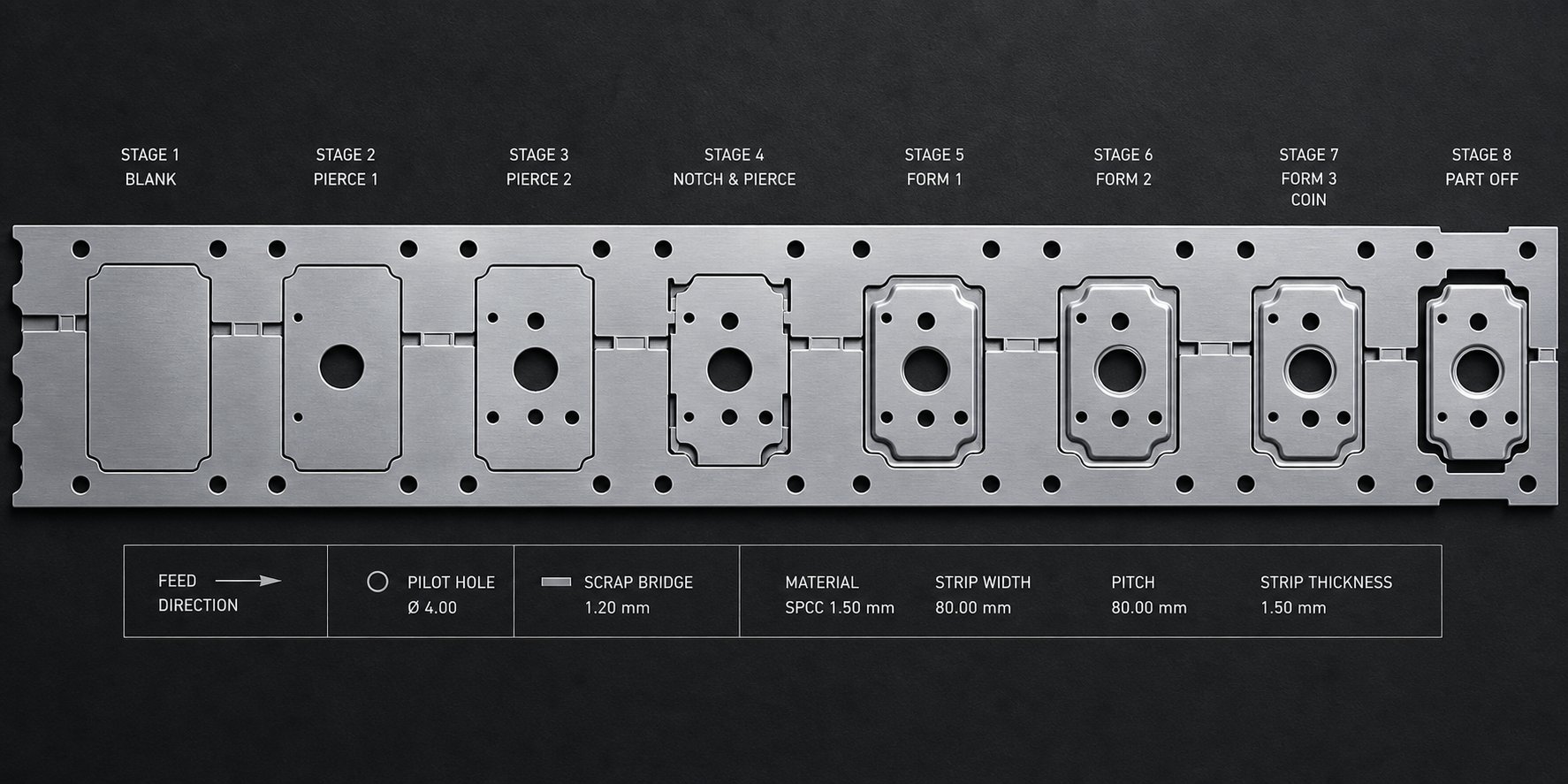

Conception de bandes porteuses et optimisation de l'imbrication
La bande de support est l'épine dorsale qui maintient ensemble les pièces partiellement formées à mesure qu'elles avancent dans la matrice. Il ne s’agit pas d’un produit fini, donc chaque millimètre carré de matériau de support devient un rebut. Le concevoir aussi fin et étroit que possible, tout en conservant suffisamment de résistance pour pousser la bande à travers toutes les stations sans se déformer, est un exercice d'équilibre qui a un impact direct sur l'utilisation du matériau.
Deux types de support servent différentes applications d'emboutissage progressif :
- Supports solidesfonctionne pour les opérations de base de découpe et de pliage où la bande reste plate tout au long de la course de la presse. Ils offrent une rigidité maximale mais ne peuvent pas s'adapter au mouvement vertical des pièces entre les stations.
- Supports à toile extensibleincorporez des coupes ou des boucles stratégiques qui permettent au support de fléchir verticalement et horizontalement. Ceux-ci sont essentiels pour les pièces nécessitant un emboutissage profond, un gaufrage ou un formage en plusieurs-étapes où le matériau doit s'écouler vers l'intérieur sans déformer le pas entre les pièces.
Un support mal conçu peut entraîner une panne totale de l'outil. Si la bande de fixation est trop étroite, elle se déchire lors du formage. S'il est trop rigide pour une application d'emboutissage profond-, il verrouille le pas de la bande et provoque un mauvais repérage en aval. Les ingénieurs professionnels en matrices utilisent un logiciel de simulation pour prédire la déformation du support et valider que la bande flexible fournit une longueur de ligne suffisante pour permettre un déplacement vertical sans amincir au-delà de la limite de rupture du matériau.
La stratégie d'imbrication détermine la manière dont les pièces sont orientées et positionnées sur la bande afin de minimiser les déchets. Pour les matériaux d’estampage progressif, les approches courantes incluent :
- Dispositions à une-ligne- Simple et prévisible, idéal pour les pièces symétriques mais qui utilise souvent moins de matériaux.
- Imbrication angulaire ou pivotée- Incline les pièces selon un angle pour les rapprocher les unes des autres, comme les pièces d'un puzzle. Cela peut réduire considérablement la largeur des bandes pour les géométries de forme irrégulière.
- Dispositions à plusieurs-lignes- Estampille deux pièces ou plus côte à côte par coup de presse, augmentant ainsi le débit et améliorant l'utilisation lorsque les dimensions des pièces le permettent.
La référence du secteur pourutilisation des matériaux dans les opérations de matrice progressiveest d'au moins 75 %. Atteindre cet objectif nécessite une optimisation minutieuse de la largeur du pont, des petites sections de matériau laissées entre les pièces adjacentes et entre les pièces et le bord de la bande. Une règle courante fixe l’épaisseur minimale du pont à 1,25 à 1,5 fois l’épaisseur du matériau. Pour une bande de 1,5 mm, cela se traduit par un pont d'environ 1,9 à 2,25 mm, juste assez pour empêcher les chutes de se tordre et de coincer la matrice.
L'optimisation de la largeur des bandes est directement liée au coût par-pièce. Une bande plus étroite signifie moins de matière première consommée par cycle, mais cela signifie également des marges plus étroites en termes de résistance du support et de stabilité des bords. Le pas d'alimentation, qui correspond à la distance d'avancement de la bande par course, se combine avec la largeur de la bande pour définir la zone rectangulaire de matériau consommé par pièce. Réduire l'une ou l'autre dimension tout en maintenant l'intégrité structurelle et la formabilité réduit proportionnellement le coût du matériau.
Types de métaux et plages d’épaisseurs pour l’emboutissage progressif
Tous les métaux ne fonctionnent pas bien dans une matrice progressive. Le processus exige des matériaux capables de résister à des flexions, des perçages et des formages répétés sur plusieurs stations sans se fissurer ni-écrouir jusqu'au point de rupture. La formabilité, la dureté de la surface et le comportement au retour élastique influencent tous si un alliage donné est un bon candidat pour l'emboutissage progressif des métaux à grande vitesse-.
Voici comment les matériaux d’estampage progressif les plus courants se comparent selon leurs attributs pratiques :
| Catégorie de matériau | Cote de formabilité | Plage d'épaisseur typique | Applications courantes | Considérations spéciales sur l'outillage |
|---|---|---|---|---|
| Acier à faible-carbone (C1008-C1010) | Excellent | 0.2 - 4.0 mm | Supports, composants de châssis, supports structurels, boîtiers électriques | L'outillage D2 standard fonctionne bien ; souci minime de grippage |
| Acier inoxydable (301, 304, 316) | Modéré-Bon | 0.1 - 3.0 mm | Appareils médicaux, équipements alimentaires, blindages électroniques, matériel résistant à la corrosion- | Un taux d'écrouissage élevé-exige des outils M2 ou en carbure ; Les revêtements TiN réduisent le grippage |
| Alliages de cuivre (laitons C110, C194, C260) | Bien-Excellent | 0.1 - 2.5 mm | Bornes électriques, connecteurs, dissipateurs thermiques, blindage RF | Les matériaux mous peuvent générer une accumulation de bavures sur les poinçons ; un nettoyage fréquent des limaces est nécessaire |
| Laiton (C260, C270) | Excellent | 0.1 - 2.0 mm | Raccords de plomberie, quincaillerie décorative, contacts électriques, composants d'instruments | Excellente formabilité avec un faible retour élastique ; outillage standard adapté à la plupart des applications |
| Alliages d'aluminium (1100, 3003, 5052) | Bien-Excellent | 0.2 - 3.5 mm | Dissipateurs thermiques, panneaux automobiles, boîtiers électroniques, supports aérospatiaux | L'accumulation d'adhésif sur les outils nécessite des surfaces de matrice polies ou des revêtements spécialisés ; les alliages plus mous nécessitent un poinçon plus large-pour-le jeu de matrice |
L'emboutissage progressif de l'acier au carbone domine les programmes structurels-à grand volume car le matériau est peu coûteux, se forme de manière prévisible et fonctionne à des vitesses de presse élevées sans lubrifiants spéciaux. Les nuances comme C1008 et C1010 offrent la ductilité nécessaire pour les pliages et étirages complexes tout en restant suffisamment rigides pour maintenir l'intégrité du support grâce aux matrices multi-stations.
L'emboutissage progressif du cuivre et l'emboutissage progressif du laiton sont la norme dans les secteurs de l'électricité et de l'électronique. Ces alliages combinent une excellente conductivité avec une bonne formabilité, ce qui les rend idéaux pour les bornes, les barres omnibus et les contacts à ressort. Le laiton, en particulier, offre un retour élastique très faible, ce qui simplifie l'outillage et réduit le nombre de stations pour les pièces présentant des tolérances angulaires serrées.
L’estampage progressif de l’aluminium présente des défis uniques. La douceur du métal le fait adhérer aux surfaces des outils, accumulant des dépôts qui créent des défauts de surface sur les pièces finies. Les opérations professionnelles contrent cela avec des surfaces de poinçons et de matrices hautement polies, des lubrifiants spécialisés et parfois des revêtements de chrome ou DLC sur les composants de formage. Malgré ces considérations, l'aluminium reste le choix-de choix pour les composants légers dans les applications automobiles et électroniques où les économies de poids justifient une attention supplémentaire en matière d'outillage.
L’acier inoxydable se situe à l’extrémité exigeante des matériaux d’estampage progressifs. Son taux d'écrouissage élevé-signifie que la résistance du matériau augmente considérablement pendant le formage, ce qui accélère l'usure du poinçon et augmente les forces de dénudage. Les programmes réussis en acier inoxydable s'appuient sur des aciers à outils de qualité supérieure (M2 ou carbure), des jeux de poinçonnage-à-précis et des stratégies de lubrification agressives pour gérer la génération de chaleur à des cadences de course élevées.
Choisir le bon matériau représente la moitié de l’équation. L'autre moitié consiste à concevoir des pièces qui respectent les limites physiques du formage progressif, où le placement des caractéristiques, les rayons de courbure et les proportions dimensionnelles déterminent si une matrice fonctionne sans problème-ou combat la géométrie à chaque station.
Directives de conception pour la fabricabilité en emboutissage progressif
Chaque élément que vous dessinez sur un modèle de pièce finit par devenir une station dans une matrice, un poinçon qui s'use ou une opération de formage qui ajoute du tonnage à la presse. Concevoir pour la fabricabilité dans l'emboutissage progressif signifie concevoir la géométrie de votre pièce afin que la matrice puisse la produire de manière fiable et rapide sans nécessiter d'outillage exotique, de stations excessives ou d'interventions de maintenance constantes. Les règles ci-dessous traduisent l'expérience en matière de science des matériaux et de conception de matrices d'emboutissage de métaux en contraintes concrètes que vous pouvez appliquer au stade de la CAO, avant même de commencer les estimations des coûts d'outillage.
Règles dimensionnelles critiques pour les pièces de matrices progressives
Les trous, les fentes et les découpes font partie des premières caractéristiques formées dans un outil d'estampage progressif, généralement dans les premières stations de perçage. Leur taille et leur emplacement par rapport à l'épaisseur du matériau déterminent si les poinçons survivent à des millions de cycles ou se cassent prématurément. Enfreignez les règles de dimensionnement minimum et vous forcez l'utilisation de composants de matrice d'estampage fragiles et sous-dimensionnés qui augmentent les coûts de maintenance et les taux de rebut.
Voici les règles dimensionnelles de base que les ingénieurs professionnels en matrices appliquent lors de l'évaluation de la faisabilité d'une pièce :
- Diamètre minimum du trou :Au moins 1,0 x l'épaisseur du matériau pour les métaux ductiles comme l'acier à faible-carbone et le laiton. Pour les matériaux à haute -élasticité tels que l'acier inoxydable, augmentez jusqu'à 2,0 fois l'épaisseur du matériau pour éviter la casse du poinçon.
- Largeur minimale de la fente :Au moins 1,5x l'épaisseur du matériau. Les fentes plus étroites nécessitent des poinçons spécialisés en acier rapide ou en carbure à haute vitesse, ce qui augmente considérablement le coût de l'outillage.
- Distance minimale entre les trous :Au moins 2,0 x l'épaisseur du matériau bord-à-bord. Un espacement plus rapproché entraîne la déformation ou la déchirure de l'âme entre les éléments lors du perçage.
- Distance minimale du trou au bord :Au moins 2,0x l'épaisseur du matériau. Les caractéristiques plus proches du bord de la pièce créent un renflement vers l'extérieur qui déforme le profil brut.
- Distance minimale du trou à la ligne de pliage :Au moins 2,0 fois l'épaisseur du matériau plus le rayon de courbure pour les éléments d'un diamètre inférieur à 2,5 mm. Pour des caractéristiques plus grandes, augmentez jusqu'à 2,5 fois l'épaisseur du matériau plus le rayon de courbure pour éviter l'étirement ou la distorsion pendant le formage.
- Hauteur minimale de la bride :Au moins 2,5 fois l'épaisseur du matériau plus le rayon de courbure. Les brides plus courtes manquent de suffisamment de matériau pour que le poinçon puisse saisir pendant le pliage, produisant des angles incohérents.
- Largeur minimale de languette et d'encoche :Au moins 1,5 fois l'épaisseur du matériau pour éviter une concentration excessive de force sur des poinçons étroits.
- Rayons d'angle intérieurs sur les découpes :Au moins 0,5x l'épaisseur du matériau. Les coins internes pointus agissent comme des élévateurs de contraintes dans la matrice et la pièce, réduisant ainsi la durée de vie de la matrice et créant des points d'initiation de fissures.
Ces valeurs représentent des minimums pratiques et non des objectifs. Une conception au-dessus de ces seuils donne à l'outillage de scène plus de marge de manœuvre, prolonge les intervalles d'affûtage et réduit la probabilité de défaillance du poinçon lors de longues séries de production. Lorsque la géométrie de votre pièce dépasse simultanément plusieurs de ces limites, attendez-vous à ce que le constructeur de matrices ajoute des stations ou recommande des modifications géométriques.
Considérations sur le rayon de courbure et la direction du grain
Les opérations de pliage se produisent généralement aux stations intermédiaires-à-tardives d'une matrice progressive, après le perçage et avant la coupure finale. Le rayon de courbure interne que vous spécifiez contrôle si le matériau s'écoule doucement autour du nez du poinçon ou s'il se fissure sur la fibre externe. Un rayon trop serré sur le mauvais matériau dans la mauvaise orientation et la pièce se divise au niveau de la ligne de pliage.
Un point de départ sûr pour le rayon de courbure interne est de 1,0 x l'épaisseur du matériau pour les alliages ductiles comme l'acier à faible-acier au carbone et l'aluminium 3003. Pour les matériaux à plus haute résistance-tels que l'acier inoxydable 304 ou le cuivre trempé à ressort-, augmentez ce minimum à 1,5x l'épaisseur du matériau ou plus en fonction des propriétés d'allongement de l'alliage. Passer en dessous de 1,0x l'épaisseur sur n'importe quel matériau introduit un risque de fissuration qui s'aggrave à mesure que la matrice s'use et que les rayons de poinçon s'affûtent avec le temps.
La direction du grain est également critique. La tôle a une direction de laminage établie lors du traitement au broyeur, et sa ductilité varie selon que vous la pliez avec ou contre ce grain. Les courbures perpendiculaires à la direction du grain sont plus résistantes et beaucoup moins sujettes aux fissures que les courbures parallèles à celle-ci. Pour les pièces nécessitant des pliages dans plusieurs orientations, orientez le flan sur la bande de manière à ce que le pliage le plus critique ou le plus serré soit perpendiculaire au fil.
Lorsqu'une pièce doit être pliée dans les deux sens, l'inclinaison de l'ébauche à 45 degrés par rapport au sens de laminage offre un compromis qui répartit la contrainte plus uniformément sur les deux axes de pliage. Gardez à l’esprit que l’imbrication en angle augmente la largeur des bandes et la consommation de matériaux, ce qui entraîne un compromis en termes de coûts. Indiquez les exigences en matière de direction du grain sur vos dessins techniques, en particulier pour les pièces en alliages trempés ou à haute résistance-où le risque de fissuration est élevé.
Le retour élastique, la tendance du métal à reprendre partiellement sa forme originale après pliage, varie également en fonction de l'orientation des grains et de la résistance du matériau. Les programmes professionnels de matrices d'emboutissage de tôle compensent le retour élastique en pliant trop -l'angle du poinçon ou en ajoutant une station d'estampage qui définit le pli de manière permanente. La spécification de la tolérance angulaire autorisée sur votre dessin (généralement +/- 1 degrés pour les pliages standard) aide le concepteur de matrices à déterminer si un simple pliage à l'air suffit ou si une station d'étalonnage dédiée est requise.
Règles de placement des fonctionnalités qui réduisent la complexité des matrices
Chaque élément de votre pièce doit être formé par un composant de matrice d'estampage spécifique : un poinçon, un insert de formage, un mécanisme à came ou une combinaison. Les éléments trop rapprochés, trop profonds par rapport à leur largeur ou positionnés dans des emplacements mécaniquement difficiles obligent le concepteur de matrice à ajouter des stations, à utiliser un outillage fragile ou à introduire des opérations secondaires en dehors de la matrice. Tout cela ajoute des coûts.
Quelques principes de placement permettent de contrôler la complexité des matrices :
- Évitez les éléments directement adjacents aux virages.Les trous ou les gaufrages placés dans une épaisseur de matériau égale à 2 fois celle d'une ligne de pliage se déformeront pendant le formage. Ajoutez des coupes de dépouille pour isoler la fonction ou déplacez-la plus loin du pli.
- Gardez les entités formées unidirectionnelles lorsque cela est possible.Les pièces courbées dans les deux sens (vers le haut et vers le bas par rapport au plan de la bande) nécessitent des élévateurs de matière, un dégagement supplémentaire pour le déplacement de la bande et parfois un outillage entraîné par came. La conception de toutes les formes dans une seule direction simplifie l'outil d'estampage progressif et permet des vitesses de presse plus élevées.
- Minimisez le nombre de profondeurs de formation distinctes.Chaque profondeur de dessin ou hauteur de gaufrage unique peut nécessiter sa propre station. La standardisation des profondeurs sur plusieurs fonctionnalités permet au concepteur de matrices de combiner les opérations en moins de stations.
- Ajoutez des encoches de dégagement de courbure sur les bords libres.Lorsqu'un pli se termine sur un bord plutôt que sur une surface continue, le matériau se regroupe et se déchire au niveau de la transition. Une encoche en relief d'au moins 2 fois l'épaisseur du matériau et s'étendant sur la longueur du rayon de courbure plus l'épaisseur du matériau empêche la déchirure et élimine les marques témoins sujettes aux bavures.
- Évitez les saillies très étroites ou les fentes étroites et profondes.Les caractéristiques avec des rapports d'aspect supérieurs à 4:1 (longueur sur largeur) créent des poinçons fins et fragiles qui s'usent rapidement et sont coûteux à remplacer.
- Consolidez les fonctionnalités à tolérance stricte-dans la même station.Lorsque deux dimensions doivent être maintenues dans une relation précise l'une par rapport à l'autre, concevez-les de manière à pouvoir être coupées ou formées en un seul coup de presse. Le fractionnement des caractéristiques associées entre les stations introduit une erreur de positionnement cumulée due aux tolérances d'enregistrement des bandes.
Cela semble complexe ? C'est possible, mais la logique sous-jacente est simple : chaque règle ci-dessus protège soit la matrice (en évitant les outils fragiles), soit la pièce (en empêchant la déformation, la fissuration ou la perte de tolérance). L'application de ces directives lors de la conception initiale élimine les boucles de révision coûteuses une fois la construction de la matrice en cours.
Cependant, même la géométrie la mieux conçue-ne reste conforme aux spécifications que si le processus de production détecte les écarts en temps réel. Cette réalité déplace l'attention de la conception des pièces vers les systèmes de contrôle qualité qui surveillent chaque course, détectent les anomalies et empêchent les pièces défectueuses d'atteindre l'assemblage en aval.

Contrôle qualité et prévention des défauts dans les opérations de matrices progressives
Une filière progressive fonctionnant à 400 coups par minute produit près de sept pièces par seconde. À cette vitesse, un opérateur humain ne peut pas inspecter visuellement chaque pièce. Le contrôle qualité dans l'emboutissage des métaux de haute précision repose plutôt sur des systèmes de détection automatisés intégrés directement dans l'outillage, des méthodes statistiques qui signalent les dérives du processus avant qu'il n'atteigne les limites de rejet et des protocoles d'inspection structurés qui valident la capacité au début de chaque cycle de production.
En-Die Détection et-surveillance en temps réel
La détection des matrices-a commencé comme prévention des accidents, en arrêtant la presse avant qu'une bande bloquée ou un bouchon tiré ne détruise un outillage coûteux. Les opérations professionnelles d’estampage de précision ont depuis fait évoluer cette technologie vers unsystème qualité à plusieurs-niveauxqui détecte les défauts, arrête la production en cas de défauts et, dans les configurations-en boucle fermée, ajuste automatiquement les stations de formage entre les courses pour maintenir les pièces dans les limites de tolérance.
Les catégories de capteurs les plus couramment utilisées à l’intérieur d’une matrice d’emboutissage de métal comprennent :
- Capteurs de niveau décapant- Des capteurs de proximité montés aux coins de la matrice inférieure surveillent la profondeur de fermeture de la plaque de dévêtissage à chaque course. Si un morceau tiré, une pointe de poinçon cassée ou des débris reposent sur la bande, la plaque ne peut pas atteindre sa pleine profondeur de déplacement. La presse s'arrête dès la détection de l'irrégularité, généralement calibrée pour détecter des écarts aussi petits que 1,5 fois l'épaisseur de la bande.
- Capteurs de détection de bourrage d'alimentation- Positionné pour confirmer que la bande a avancé le pas correct avant la fermeture du dé. Si le système d'alimentation court-une alimentation ou une double-alimentation, le capteur déclenche un défaut avant que les pilotes ne tentent d'enregistrer un matériau mal positionné.
- Capteurs de présence de poinçon- Capteurs optiques ou de proximité qui vérifient que les petits poinçons-sujets à la casse restent intacts. Une pointe de poinçon manquante signifie des trous manquants dans la pièce, un défaut qui ne provoquera peut-être pas de crash mais produira des emboutissages progressifs non conformes qui s'échapperont en aval s'ils ne sont pas détectés.
- Dans-cellules de pesée- Capteurs de force miniatures intégrés dans des porte-poinçons ou des stations de formage spécifiques. Ils détectent les changements de force qui indiquent un émoussement, un écaillage ou une variation de l'épaisseur du matériau, particulièrement utiles dans les opérations de frappe ou de rainurage où la force est directement liée à la qualité de la pièce.
- Capteurs d'angle de courbure-analogiques- Mesurez les angles formés en fractions de degré. Dans les systèmes en boucle fermée-, les servomoteurs ajustent les cales de formation entre les courses pour corriger automatiquement la dérive angulaire, évitant ainsi les pièces défectueuses plutôt que de simplement les détecter.
Un technicien de capteurs dédié, généralement un outilleur expérimenté, gère la sélection, l'installation et l'étalonnage des capteurs. Les ateliers professionnels investissent dans des laboratoires de capteurs où les techniciens peuvent cartographier les champs de capteurs sur les trois axes, traçant ainsi les plages efficaces avant même la construction de la matrice. Cette validation initiale permet de gagner un temps de presse important lors des essais.

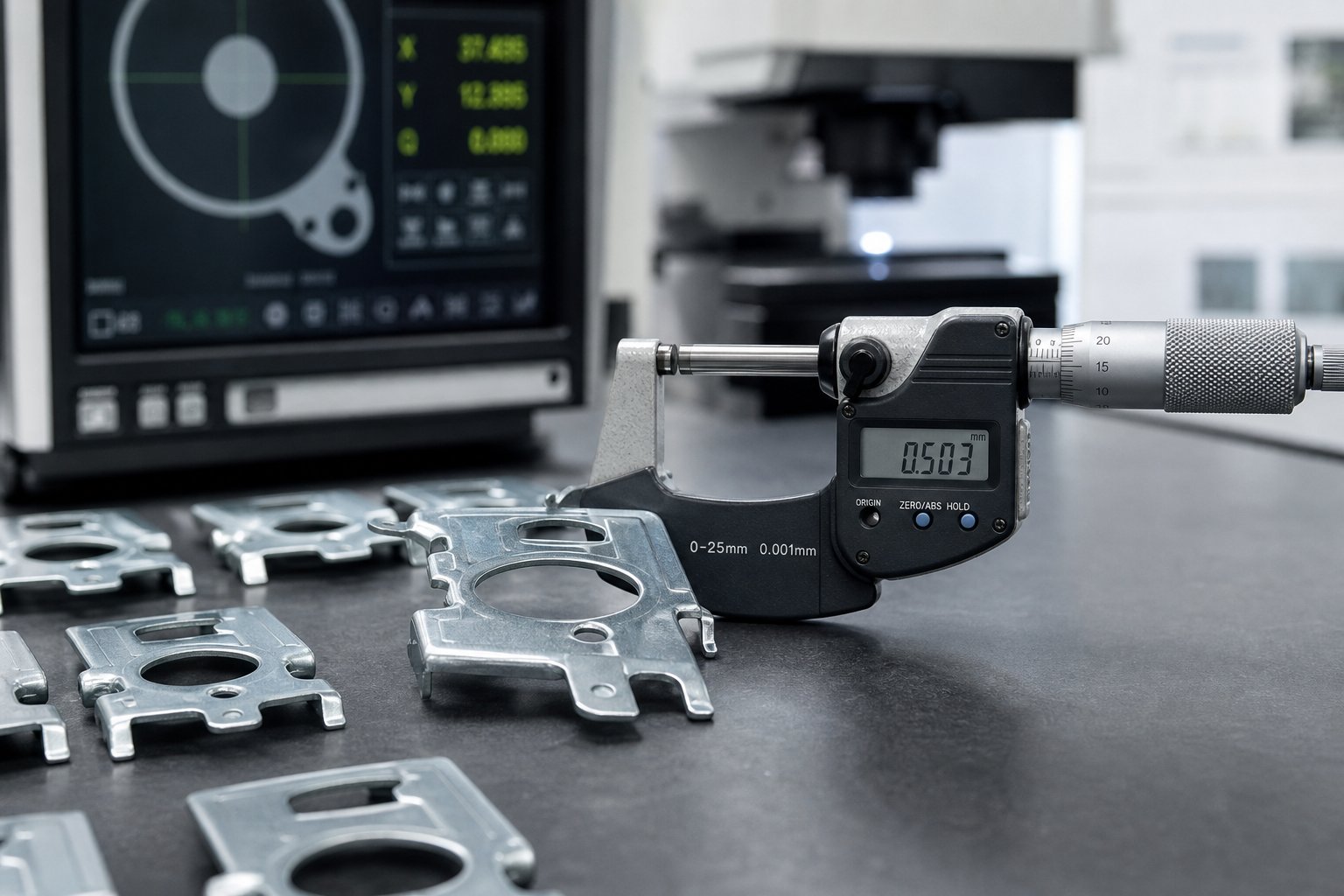

Méthodes SPC pour la cohérence des pièces estampées
Les-capteurs intégrés détectent les événements catastrophiques et les défauts grossiers. Le contrôle statistique des processus (SPC) détecte les changements plus subtils et plus lents qui se produisent sur des milliers de coups à mesure que les poinçons s'usent, que les propriétés des matériaux varient d'une bobine à l'autre ou que les conditions de presse dérivent avec les changements de température.
Les opérations professionnelles de découpe et d'emboutissage de précision appliquent le SPC aux dimensions critiques en échantillonnant les pièces à des intervalles définis, en les mesurant sur des instruments calibrés (MMT, comparateurs optiques, micromètres) et en traçant les résultats sur des cartes de contrôle. Les mesures clés sont Cp et Cpk :
- CPmesure si l'étendue du processus s'inscrit dans la fenêtre de tolérance, quel que soit le centrage. Un Cp de 1,33 signifie que le processus utilise 75 % de la bande de tolérance disponible.
- Cpkmesure dans quelle mesure le processus est centré dans cette fenêtre. La plupart des programmes automobiles et électroniques exigent un Cpk minimum de 1,33, les applications aérospatiales et médicales exigeant souvent 1,67 ou plus.
Lorsque Cpk tombe en dessous de la cible, la cause première doit être identifiée. La moyenne se déplace-t-elle (l'usure de l'outil déplace la dimension dans une direction) ? Ou la propagation augmente-t-elle (la variation augmente en raison d'une incohérence des matériaux ou de larves de presse lâches) ? Les cartes de contrôle révèlent le modèle et des mesures correctives s'ensuivent : réaffûter un poinçon pour restaurer la géométrie des bords, ajuster la pression du support de flan ou passer à un lot de bobines à tolérance plus stricte-.
L'inspection du premier-article (FAI) ancre l'ensemble du système SPC. Avant le lancement complet de la production, une ou plusieurs pièces produites avec des outils, des matériaux et des paramètres de presse standard sont entièrement mesurées par rapport à chaque dimension du dessin. Le rapport FAI qui en résulte valide que le processus est performant et stable avant le début de la production en volume. Le FAI est répété après la maintenance de la matrice, les changements de matériaux, les changements de presse ou toute modification de processus pouvant affecter la sortie dimensionnelle.
Défauts courants et analyse des causes profondes
Même avec les capteurs et le SPC en place, des défauts surviennent toujours. La différence entre les opérations professionnelles réside dans la rapidité avec laquelle elles sont identifiées et avec la manière dont la cause profonde est systématiquement recherchée. Les ingénieurs d'emboutissage expérimentés reconnaissent que la plupart des défauts ont de multiples causes potentielles et que la solution nécessite de comprendre l'interaction entre les variables du matériau, de l'outillage et de la presse plutôt que de simplement blâmer la matrice.
| Défaut | Causes probables | Actions correctives |
|---|---|---|
| Bavure excessive sur les bords coupés | Bords de poinçon usés ou ébréchés ; coup de poing excessif-pour-dégagement de la matrice ; aciers de coupe émoussés | Aiguiser les poinçons et les matrices ; vérifier et rétablir un jeu approprié (généralement 5 à 10 % de l'épaisseur du matériau par côté) ; remplacer les inserts usés |
| Fractionnement au niveau des lignes de pliage | Rayon de courbure trop serré pour le matériau ; pliage parallèle au sens du grain ; le matériau dépasse la dureté spécifiée | Augmenter le rayon de courbure ; faire pivoter l'orientation du flan par rapport au grain ; vérifier les propriétés des matériaux entrants par rapport aux spécifications |
| Rides dans les zones formées | Pression insuffisante du support de pièce brute ; matière excessive dans la zone de compression ; géométrie incorrecte des perles de tirage | Augmentez la force de maintien- ; ajuster la taille ou la forme du blanc ; modifier le profil du cordon de tirage pour contrôler le flux de matière |
| Mauvaise inscription (fonctionnalités hors emplacement) | Erreur de longueur d'alimentation ; broches pilotes usées ou sous-dimensionnées ; un mauvais moment de libération des aliments ; distorsion du trou pilote due au formage en amont | Recalibrer la longueur d'alimentation ; remplacer les pilotes usés ; ajuster le moment de libération de l'alimentation afin que le matériau soit libre avant que les pilotes ne s'engagent ; déplacer les avant-trous loin des zones de formation |
| Bosses ou marques de surface | Limaces tirées piégées sur la bande ; débris dans la matrice ; accumulation de bouchons dans les cavités de la matrice ; surfaces d'outillage rugueuses | Améliorer la rétention des limaces (ajouter du vide ou un knock-out positif) ; augmenter la fréquence de nettoyage des matrices ; polir les surfaces de formage ; ajoutez des capteurs de niveau de décapant-pour détecter les débris piégés |
| Dérive dimensionnelle au cours de la course | Usure progressive du poinçon ; dilatation thermique des composants de la matrice ; variation des propriétés du matériau au sein de la bobine | Établir des intervalles d'affûtage basés sur les tendances SPC ; permettre une stabilisation thermique avant de mesurer les pièces de production ; resserrer les spécifications des matériaux entrants |
| Retour élastique dépassant la tolérance | Compensation de sur-courbure insuffisante ; limite d'élasticité du matériau supérieure à la valeur nominale ; rayon de poinçon de formage usé | Augmentez l'angle de courbure ; - ; ajouter une station de frappe ou de frappe ; vérifier les certifications matérielles ; restaurer le rayon du nez du poinçon pour imprimer |
Le schéma de tous ces défauts est clair : les opérations professionnelles les préviennent grâce à des intrants contrôlés (outillage pointu, jeux corrects, matériaux vérifiés) plutôt que de les trier après coup. La détection intégrée-détecte les défaillances aiguës. SPC capte la dérive progressive. Et FAI confirme la base de référence avant le début de la production en volume.
La prévention des défauts protège la qualité, mais protège également l’économie. Chaque pièce rebutée représente un gaspillage de matière, une perte de temps de presse et une perturbation potentielle en aval. Ce lien entre la discipline de qualité et les coûts de production est exactement la raison pour laquelle la compréhension de la structure financière des opérations de matrices progressives est aussi importante que la compréhension du processus technique lui-même.
Facteurs de coûts et économie du volume de production
L’investissement dans l’outillage est la décision financière la plus importante dans tout programme d’emboutissage. Une matrice progressive peut coûter entre 15 000 $ pour un outil de support simple et bien plus de 100 000 $ pour une matrice multi-station complexe avec inserts en carbure et-détection intégrée. Cette fourchette est énorme, et comprendre ce qui la motive aide les ingénieurs et les équipes d'approvisionnement à prendre des décisions d'achat éclairées plutôt que de simplement rechercher le devis le plus bas.
Qu'est-ce qui détermine le coût de l'outillage de matrice progressif
Lorsque vous recevez une estimation d'outillage qui semble élevée, ou qui semble étrangement basse, faites remonter le chiffre aux variables qui déterminent réellement le prix de la matrice. CommeArt Hedrick, expert en outillage industriel, note, des différences de coûts de plus de 50 % entre les magasins proposant la même pièce sont courantes, et la divergence est presque toujours due aux différences dans la manière dont chaque magasin traite la pièce plutôt qu'aux seules différences de taux horaires.
Voici les principaux facteurs qui font augmenter ou diminuer le coût des matrices progressives :
- Nombre de gares :Chaque station ajoute des poinçons, des inserts de matrice, des décapants et des composants rectifiés de précision-. Une matrice à 10 stations peut coûter 40 à 60 % de plus qu'une matrice à 6 stations pour la même pièce simplement en raison des composants usinés supplémentaires et de la main d'œuvre d'assemblage.
- Sélection du matériau de la matrice :La spécification de plaquettes en carbure au lieu de l'acier à outils D2 aux points d'usure critiques peut augmenter de 20 à 30 % le coût de l'outillage, mais prolonge la durée de vie des matrices de 5 à 10 fois. La décision dépend des projections de volume total.
- Complexité des pièces et tolérances :Les pièces avec des emboutissages profonds, des directions de pliage multiples ou des tolérances de position serrées (inférieures à +/-0,05 mm) nécessitent plus de stations, un usinage plus serré sur les composants de la matrice et des cycles d'essai plus longs. Les pièces à tolérance serrée-augmentent les coûts d'outillage car elles nécessitent des composants rectifiés et-alésés avec précision plutôt que des profils d'électroérosion à fil standard.
- Largeur de bande et tonnage de presse :Une matrice plus large nécessite un jeu de matrices plus grand, des plaques à sabot plus lourdes et une presse avec un lit plus grand. Ces facteurs augmentent à la fois le coût des matériaux et les taux horaires d'usinage facturés lors de la construction des matrices.
- Opérations secondaires supprimées :Les matrices qui intègrent un taraudage, une insertion matérielle ou des stations de mesure-indépendantes coûtent plus cher au départ, mais suppriment la main d'œuvre en aval. L'analyse de rentabilisation dépend de la question de savoir si les économies de coûts secondaires dépassent l'investissement supplémentaire en outillage sur la durée de vie du programme.
- Capacités et emplacement du fournisseur :Les taux de main-d'œuvre pour les concepteurs de matrices et les outilleurs varient selon les régions. Plus important encore, un atelier expérimenté dans votre catégorie de pièces spécifique peut la traiter dans moins de stations car il s'appuie sur des solutions antérieures plutôt que sur une ingénierie à partir de zéro.
Le processus utilisé pour fabriquer la pièce, c'est-à-dire le nombre de stations et leur séquence, est le principal facteur déterminant l'écart de coût entre les devis. Un magasin peut proposer une matrice progressive à 10 stations avec un pas de 5 pouces, tandis qu'un autre propose 15 stations avec un pas plus large. Cette différence dans la méthodologie de traitement produit un écart de prix important même lorsque les deux magasins facturent des taux horaires similaires.
Seuils de volume et comparaison des méthodes
Les matrices progressives nécessitent un investissement initial élevé, mais offrent le coût par pièce-en volume le plus bas. La question à laquelle tout ingénieur de production se pose est la suivante : à partir de quelle quantité annuelle une matrice progressive devient-elle le bon choix économique par rapport à des alternatives plus simples ?
La réponse dépend de la complexité de la pièce, mais les seuils de volume généraux basés sur les pratiques industrielles ressemblent à ceci :
- Une seule-station s'arrête :Idéal pour les volumes annuels inférieurs à 10 000 pièces. Faible investissement en outillage (3 000 $-15 000 $), mais chaque opération nécessite un coup de presse distinct, une manipulation distincte et souvent un chargement manuel. Le coût par pièce reste élevé en raison de la main d'œuvre et du temps de cycle.
- Estampage composé :Convient pour 5 000 à 75 000 pièces par an lorsque la géométrie est relativement plate (perçage et découpage dans un seul plan). Coût d'outillage modéré (8 000 $-30 000 $) avec une bonne rentabilité par pièce pour les formes simples, mais limité aux pièces qui ne nécessitent pas de formage ou de pliage.
- Matrices de transfert :Idéal pour 25 000 à 500 000 pièces par an, en particulier les composants emboutis plus grands ou plus profonds-qui ne peuvent pas maintenir une bande de support. Le coût de l'outillage (30 000 $ à 150 $ , 000+) est comparable à celui des matrices progressives, mais les cadences sont plus lentes car les systèmes de transfert mécanique déplacent les flans individuels entre les stations plutôt que de faire avancer une bande continue.
- Matrices progressives :Le plus économique pour les programmes d'emboutissage progressif à long terme dépassant 50 000 pièces par an, avec un avantage en termes de coût qui augmente fortement au-dessus de 100 000 unités. L'investissement en outillage (15 000 $-100 $,000+) est élevé, mais des cadences de cycle de 200 à 1 500 courses par minute entraînent un coût par pièce à des fractions de centime pour la main-d'œuvre et le temps machine.
Le point de croisement où l’outillage progressif gagne n’est pas fixe. Pour un support simple pouvant fonctionner à 600 SPM dans une matrice à 6-stations, le seuil de rentabilité par rapport aux méthodes à station unique peut être atteint à 30 000 pièces. Pour un connecteur complexe nécessitant 18 stations et un outillage en carbure, le seuil de rentabilité pourrait ne pas arriver avant 150 000 unités.
Ce qui compte, c'est le coût total de possession, et pas seulement le prix de la matrice indiqué sur le bon de commande. Une matrice progressive de 40 000 $ produisant 500 000 pièces sur cinq ans n'ajoute que 0,08 $ par pièce àcoût d'outillage amorti. Cette même pièce exécutée sur une matrice à station unique de 12 000 $-à 10 pièces par minute au lieu de 400 coûterait plusieurs fois plus cher en temps d'impression et en main d'œuvre, même si la matrice elle-même était moins chère.
Les équipes d'approvisionnement intelligentes évaluent les matrices et les programmes d'emboutissage sur la base du coût de l'outillage amorti plus le prix à la pièce, et non uniquement sur le coût de l'outillage. Ils prennent également en compte les réserves de maintenance, généralement 2- 5 % du coût annuel de l'outillage, qui couvrent l'affûtage, le remplacement des composants et une éventuelle remise à neuf. Une matrice bien construite produisant des emboutissages en grand volume sur plusieurs millions de cycles rentabilise souvent son investissement plusieurs fois lorsque le coût total est calculé.
Les-économies par pièce s'améliorent avec le volume, mais seulement si la matrice reste en état de production-prête au cours de ces millions de courses. Cette réalité fait de la stratégie de maintenance une préoccupation non seulement technique mais aussi financière, directement liée au modèle de coûts qui a justifié l'investissement en outillage en premier lieu.

Maintenance progressive des matrices et gestion du cycle de vie
Une matrice progressive dont la construction a coûté 60 000 $ peut générer une économie de 0,08 $-par-pièce sur des millions de cycles, mais seulement si ses arêtes de coupe restent affûtées, ses surfaces de formage restent polies et ses mécanismes d'alignement restent conformes aux spécifications. La maintenance des matrices d'emboutissage n'est pas une activité discrétionnaire que vous planifiez lorsque les pièces commencent à paraître en mauvais état. Il s'agit d'une discipline planifiée et basée sur les données qui protège à la fois la qualité et le débit du premier au dernier cycle de production.
Calendriers d’entretien préventif et intervalles d’affûtage
Les opérations professionnelles établissent des intervalles PM basés sur le nombre d’accidents vasculaires cérébraux plutôt que sur les dates du calendrier. Un ensemble de matrices d'estampage traitant 300 000 pièces par mois accumule l'usure à un rythme fondamentalement différent de celui du même outil traitant 30 000 pièces par trimestre. La planification basée sur les accidents vasculaires cérébraux-garantit que chaque service se déroule au bon moment, quelle que soit la fréquence de production.
CommeThomas Vacca, expert en estampage, souligne, la meilleure-maintenance-de sa catégorie commence par l'identification de chaque zone de l'outil qui se dégrade au fil du temps, puis par la documentation d'une procédure cohérente pour l'entretien de chacune d'elles. L'objectif est la prévisibilité : des interventions constantes par intervalle d'entretien, une qualité constante des pièces sorties de l'outil et un minimum de temps d'arrêt imprévus.
Les principales activités de maintenance et leurs déclencheurs de fréquence typiques comprennent :
- Affûtage des poinçons et matrices :Tous les 50 000 à 150 000 coups en fonction de la dureté du matériau et de la qualité de l'acier de la matrice d'emboutissage. La hauteur des bavures sur les pièces (généralement supérieure à 10 % de l'épaisseur du matériau) signale que l'intervalle a été atteint. Un rebroyé standard enlève 0,05 à 0,10 mm par service.
- Inspection et remplacement de la broche pilote :Tous les 100 000 à 250 000 coups. Les pilotes usés permettent un mauvais enregistrement des bandes qui s'aggrave entre les stations. Remplacez lorsque le diamètre mesure 0,01 mm ou plus en dessous de la valeur nominale.
- Inspection et remplacement du ressort :Tous les 200 000-500 000 coups, ou immédiatement lorsque les mesures de longueur libre- tombent en dessous de 90 % de l'original. Les ressorts fatigués réduisent la force de dénudage et augmentent le risque d’arrachage de limaces.
- Inspection des poinçons de forme et des inserts de matrice :Tous les 100 000-300 000 coups. Les surfaces de formage polies développent des micro-rayures qui se transfèrent aux pièces. L'inspection visuelle sous grossissement révèle quand un repolissage ou un remplacement est nécessaire.
- Vérification des composants de levage et de guidage :Chaque cycle PM. Des élévateurs usés provoquent une élévation inégale de la bande, entraînant des erreurs d'alimentation et des dommages au pilote à grande vitesse.
- Vérification complète de l'alignement de la matrice :Tous les 500 000 à 1 000 000 de coups, ou après tout accident de presse. La vérification du parallélisme des sabots de matrice, du jeu des broches de guidage et de la hauteur de fermeture confirme que le jeu de matrices d'estampage conserve sa précision d'origine.
La quantité de matière que vous enlevez pendant l’affûtage est tout aussi importante que le moment où vous l’affûtez. Vacca souligne que des procédures documentées et cohérentes sont essentielles. Si un technicien enlève 0,05 mm et qu'un autre enlève 0,15 mm, la durée d'affûtage varie considérablement d'un service à l'autre, ce qui rend les frappes-par-intervalle imprévisibles et complique la planification du remplacement des composants.
Modèles d’usure des composants et planification du remplacement
Tous les composants d’une matrice progressive ne s’usent pas au même rythme. Les postes de découpe se dégradent plus rapidement que les postes de formage car les forces de cisaillement se concentrent sur des bandes marginales étroites. Les matrices d'estampage progressives en carbure prolongent considérablement ces intervalles, mais même les outils en carbure finissent par nécessiter un entretien, en particulier dans les stations de perçage où les matériaux abrasifs comme l'acier inoxydable accélèrent la rupture des bords.
Les modèles d'usure dans les matrices d'emboutissage en acier suivent des hiérarchies prévisibles :
- Les petits poinçons de perçage s'usent plus rapidement en raison d'une contrainte de cisaillement élevée concentrée sur une section transversale minimale-.
- Les poinçons et les matrices s'usent ensuite, en fonction du périmètre de coupe total et de l'épaisseur du matériau.
- Les poinçons de formage se dégradent plus lentement mais présentent une rugosité de surface qui se transmet aux pièces sous forme de défauts esthétiques.
- Les broches et les bagues de guidage s'usent progressivement et passent souvent inaperçues jusqu'à ce que des problèmes de qualité liés à l'alignement-apparaissent.
Les opérations professionnelles conservent des composants de rechange pour les éléments-à forte usure, prêts à être installés pendant les fenêtres PM planifiées. Cette approche élimine les délais d'attente pour les pièces de rechange et maintient les temps d'arrêt de la filière dans les limites des fenêtres de maintenance planifiées. La sauvegarde de la dernière pièce et de la bande d'extrémité de chaque cycle de production, comme le recommandent les outilleurs expérimentés, donne au prochain technicien de service une preuve visuelle directe de l'état de l'outil à l'arrêt.
Le suivi des pertes de mouture cumulées est tout aussi essentiel. Chaque rebroyage raccourcit un coup de poing. Une fois qu'un poinçon a été affûté au-delà de son empilement autorisé- (généralement retrait total de 2 à 3 mm sur tous les services), il doit être entièrement remplacé. L'enregistrement de chaque quantité broyée par rapport à la perte maximale autorisée vous indique exactement quand commander des composants de remplacement, transformant ainsi les surprises réactives en événements d'approvisionnement planifiés.
Les aspects économiques sont simples : une matrice bien entretenue-offrant une qualité constante tout au long de sa durée de vie nominale coûte bien moins cher par pièce qu'une matrice négligée qui produit des rebuts, force des arrêts de presse imprévus et nécessite des réparations d'urgence à des tarifs de main-d'œuvre plus élevés. La maintenance des matrices d’estampage n’est pas une surcharge. Il contribue directement au modèle de coût par pièce-qui a justifié l'investissement en outillage.
La maintenance maintient la productivité des outils existants, mais elle ne peut pas vous dire si l'atelier derrière cet outillage dispose de la profondeur d'ingénierie, de la capacité de la presse et de l'infrastructure qualité pour prendre en charge votre prochain programme. Cette évaluation nécessite un ensemble de critères entièrement différent.
Sélection d'un partenaire professionnel d'estampage progressif
Une puce bien-entretenue est aussi fiable que l'opération qui l'exécute. La profondeur de l'ingénierie de l'atelier, l'infrastructure de la presse et la culture de la qualité déterminent si votre programme fournit des pièces cohérentes au coût cible ou s'il devient une source récurrente de retards et de rejets. L'évaluation des fabricants de matrices progressives nécessite d'examiner les allégations marketing au-delà des spécifications techniques qui séparent les partenaires compétents des fournisseurs de produits de base.
Critères de qualification clés pour les partenaires d'emboutissage
Lorsque vous demandez des devis à des fournisseurs d’emboutissage progressif, chaque réponse exigera des tolérances strictes et un engagement de qualité. La différence apparaît dans les détails. Utilisez la liste de contrôle suivante pour comparer objectivement les fournisseurs potentiels de services d’estampage progressif :
- Capacités internes de conception et de simulation de matrices :-Le fournisseur conçoit-il ses propres outils en utilisant la simulation CAO/FAO et FEA, ou sous-traite-t-il la conception des matrices ? -La conception interne signifie une itération plus rapide, une intégration plus étroite entre l'intention de conception et la réalité de la production, ainsi qu'un point de responsabilité unique lorsque des problèmes surviennent.
- Gamme de tonnage de presse et taille du lit :Confirmez qu'ils utilisent des presses qui correspondent aux exigences de tonnage et de largeur de bande de votre pièce avec une marge de capacité d'au moins 20 %. Un fournisseur qui utilise votre matrice à 90 % de la capacité de la presse n'a aucune marge de manœuvre pour les variations de processus.
- Systèmes de manutention :La manipulation des bobines (dérouleurs, redresseurs, servoalimentateurs) doit être adaptée au type de matériau, à l'épaisseur et au poids de la bobine. Demandez-leur s'ils utilisent des alimentations servo ou des rouleaux mécaniques, et s'ils disposent des systèmes de lubrification appropriés à votre alliage.
- Certifications de qualité :La norme ISO 9001 est une référence. Les programmes automobiles nécessitent généralement la norme IATF 16949. Les applications médicales et aérospatiales nécessitent des protocoles de traçabilité et de validation supplémentaires. Les certifications confirment que les systèmes sont documentés et audités, et pas seulement revendiqués.
- Support au prototypage et à l'exécution pilote :Peuvent-ils produire des échantillons de pièces pour validation avant de s’engager dans un outillage de production complet ? Fournisseurs proposant des essais T0/T1 avecValidation CPKlors des essais pilotes, démontrez une rigueur technique qui réduit les risques lors du lancement de la production.
- Évolutivité de la production :Évaluez s'ils peuvent passer de quantités pilotes à des millions de pièces par an sans changer de presse, modifier la configuration des matrices ou sous-traiter les débordements. Les écarts d’évolutivité créent des discontinuités de qualité.
- Infrastructures d'entretien :Renseignez-vous sur les capacités de leur salle d'outillage, leur équipement d'affûtage, leurs pratiques d'inventaire des composants de rechange et la documentation sur l'historique des matrices. Un fournisseur qui suit les pertes de mouture cumulées et conserve des pièces de rechange pour les articles à forte usure - gardera votre matrice en état de production -prêt.
- Communication technique :Comment présentent-ils leurs propositions ? Un devis détaillé détaillant le nombre de stations, les matériaux d'outillage, la durée de vie prévue des matrices et les intervalles de maintenance recommandés indique la profondeur de l'ingénierie. Un prix forfaitaire-avec un minimum d'explications signale une approche axée sur les produits de base.
Évaluation de la profondeur de l'ingénierie et de l'évolutivité de la production
L'indicateur le plus révélateur de la capacité d'un fabricant de matrices progressives est la façon dont il réagit à la géométrie de votre pièce pendant la phase de devis. Les fabricants expérimentés de matrices d'emboutissage de métaux aimentYICHENexaminera le dessin de votre pièce, identifiera les problèmes de formage, suggérera des améliorations DFM et présentera un concept de disposition des bandes avant de finaliser le devis. Ils traduisent la géométrie des pièces en séquences de stations optimisées plutôt qu'en une simple tarification basée sur les dimensions de l'enveloppe de la pièce.
Comparez cela à un magasin de produits de base qui renvoie un prix sans poser de questions sur le volume annuel, les priorités de tolérance ou la qualité des matériaux. L’absence de dialogue technique lors du devis laisse présager presque toujours des problèmes en cours de production.
Lors de l'évaluation des services d'emboutissage progressif des métaux, posez ces questions pointues pendant le processus de qualification :
- Combien de stations recommandez-vous, et pourquoi ce nombre plutôt que moins ou plus ?
- Quels matériaux d'outillage utiliserez-vous à chaque station et quelle durée de vie des matrices garantissez-vous ?
- Quel est votre Cpk typique au lancement de la production et comment le maintenez-vous tout au long de l’exécution ?
- Pouvez-vous fournir des références de programmes avec une complexité et un volume de pièces similaires ?
Les fournisseurs qui répondent à ces questions de manière précise, en citant les nuances d'acier, les garanties de nombre de courses et la méthodologie SPC, opèrent à un niveau professionnel.Matrice d'estampage progressive de YICHENles programmes, par exemple, se concentrent spécifiquement sur les pièces-en grand volume nécessitant un formage multi-efficace et une répétabilité étroite, avec des outils conçus pour une production de masse évolutive dès le départ.
Le bon partenaire ne se contente pas de construire une matrice et de l’expédier. Ils s'engagent en tant que ressource technique dans la conception, la validation, le lancement et le support continu de la production. Ce modèle collaboratif, dans lequel les fabricants de matrices d'emboutissage investissent dès le départ du temps d'ingénierie pour éviter les problèmes en aval, offre le coût total de possession le plus bas et les résultats de production les plus prévisibles tout au long de la durée de vie de votre programme.
Foire aux questions sur l'emboutissage progressif des métaux
1. Quelle est la différence entre l’estampage progressif et l’estampage par transfert ?
L'estampage progressif fait avancer une bande continue à travers plusieurs stations au sein d'une seule matrice, produisant une pièce finie par course de presse à des vitesses allant jusqu'à 1 500 courses par minute. L'estampage par transfert utilise des systèmes mécaniques pour déplacer des flans individuels entre des stations de matrice distinctes, ce qui le rend mieux adapté aux pièces embouties plus grandes ou plus profondes-qui ne peuvent pas maintenir une bande de support. Les matrices progressives excellent dans les volumes supérieurs à 50 000 pièces par an avec des géométries plus petites, tandis que les matrices de transfert servent des programmes de volume moyen (25 000-500 000 pièces) impliquant un formage tridimensionnel complexe qui dépasse les limites des bandes de support.
2. Combien de pièces une matrice progressive peut-elle produire avant de nécessiter un entretien ?
Les intervalles d'entretien dépendent du matériau de l'outillage et du type de métal embouti. Les poinçons en acier à outils D2 nécessitent généralement un affûtage tous les 50 000-150 000 coups, l'acier rapide M2 étend cela à des plages plus élevées et les inserts en carbure peuvent exécuter 5 à 20 millions de coups avant l'entretien. Une hauteur de bavure dépassant 10 % de l’épaisseur du matériau est le principal signal indiquant qu’un affûtage est nécessaire. Les opérations professionnelles planifient toute la maintenance préventive en fonction du nombre de coups plutôt que des dates du calendrier, en suivant les pertes de broyage cumulées pour prédire avec précision le moment du remplacement des composants.
3. Quels matériaux fonctionnent le mieux pour l’estampage progressif ?
L'acier à faible-carbone (C1008-C1010) est le matériau le plus largement utilisé en raison de son excellente formabilité, de son faible coût et de sa compatibilité avec l'outillage D2 standard. Les alliages de cuivre et de laiton servent aux applications électriques et électroniques où la conductivité est importante. Les alliages d'aluminium conviennent aux composants légers mais nécessitent un outillage poli et des revêtements spécialisés pour empêcher l'accumulation d'adhésif. L'acier inoxydable est le plus exigeant, nécessitant un outillage M2 ou carbure de qualité supérieure et une lubrification agressive en raison de son taux d'écrouissage élevé. Les plages d'épaisseur typiques s'étendent de 0,1 mm à 6 mm selon l'alliage.
4. Quel est le volume de production minimum qui justifie un outillage à matrice progressive ?
Les matrices progressives deviennent généralement économiquement avantageuses au-dessus de 50 000 pièces par an, l'avantage en termes de coût augmentant fortement au-delà de 100 000 unités. Le point de croisement exact varie en fonction de la complexité de la pièce. Un simple support dans une matrice à 6 -stations peut atteindre le seuil de rentabilité avec 30 000 pièces, tandis qu'un connecteur complexe nécessitant 18 stations et un outillage en carbure peut ne pas justifier l'investissement avant 150 000 unités. Le coût total de possession, y compris l'outillage amorti, le temps de presse par pièce et les réserves de maintenance de 2 à 5 % par an, détermine le véritable seuil de rentabilité plutôt que le seul prix de la matrice.
5. Comment sélectionnez-vous un fournisseur d’emboutissage progressif fiable ?
Évaluez les fournisseurs sur leurs-capacités de conception de matrices en interne avec la simulation CAO/FAO et FEA, la gamme de tonnages de presse correspondant à vos exigences avec une marge de 20 %, les certifications de qualité (ISO 9001 minimum, IATF 16949 pour l'automobile) et l'assistance aux essais pilotes avec validation Cpk. L'indicateur de capacité le plus important est la façon dont un fournisseur réagit lors de l'offre. Des partenaires comme YICHEN (yichen-group.com) examinent la géométrie des pièces, suggèrent des améliorations DFM et présentent les concepts de disposition des bandes avant de finaliser les prix. Les fournisseurs qui renvoient des devis sans poser de questions techniques ne disposent généralement pas de la profondeur d’ingénierie nécessaire aux programmes complexes.
