Inside Progressive Die Stamping : ce qu’aucun fournisseur ne vous dira

Qu'est-ce que l'estampage progressif et pourquoi il domine la production en grand volume ?

Si vous évaluez des méthodes de production de-pièces métalliques en grand volume, vous avez probablement rencontré ce terme et demandé :qu'est-ce qu'un dé progressif? Plus important encore, vous vous êtes probablement demandé si le processus justifie l'investissement en outillage qu'exige votre programme. Cet article est destiné aux ingénieurs de production et aux équipes d'approvisionnement qui ont besoin de réponses qui vont plus loin qu'un simple aperçu-de surface.

Définir l’estampage progressif

L'estampage progressif est un-processus de formage de métal à grand volume dans lequel une bande continue de métal passe à travers une seule matrice contenant plusieurs stations, chacune effectuant une opération spécifique - perçage, découpage, formage ou frappe - jusqu'à ce qu'une pièce finie se sépare à la station finale à chaque coup de presse. La bande avance d'une distance fixe (appelée pas) entre les courses, et comme toutes les opérations se déroulent simultanément sur les stations, la matrice produit une pièce complète à chaque cycle.

Le mot « progressif » décrit exactement ce qui se passe mécaniquement : le métal progresse dans la matrice, station par station, chaque étape s'appuyant sur la précédente. Une bobine de matière première entre par une extrémité et les pièces finies sortent par l’autre. Pas de repositionnement, pas de configurations séparées, pas d'interruption entre les opérations. Cette logique de flux-continu est ce qui rend l'emboutissage progressif des métaux fondamentalement différent des processus qui traitent les pièces individuellement entre les étapes.

Considérez l’échelle que cela permet. Une presse fonctionnant à vitesse modérée produit des milliers de pièces identiques par heure. Les presses à estampage progressif à grande vitesse- peuvent atteindre 200 à 600 courses par minute pour les composants plus petits. La millionième pièce d'une matrice progressive bien-est dimensionnellement identique à la première -, ce niveau de répétabilité est difficile à égaler avec n'importe quelle méthode de formage alternative.

Pourquoi les ingénieurs choisissent les matrices progressives plutôt que d'autres méthodes

Lorsque vous comparez l'emboutissage progressif à l'emboutissage en une seule étape ou aux matrices de transfert, les avantages se regroupent autour de trois facteurs : le débit, la cohérence et la rentabilité par-pièce à grande échelle.

L'emboutissage en une seule étape-utilise une matrice par opération. Cela fonctionne pour des pièces simples ou de faibles volumes, mais cela nécessite une manipulation manuelle ou robotisée entre les configurations - augmentant les coûts de main-d'œuvre et introduisant un risque d'alignement. L'emboutissage par transfert sépare précocement la pièce de la bande et la déplace mécaniquement entre les stations. Cela convient aux grandes pièces ou aux emboutissages profonds qui déchireraient une bande de support, mais le temps de réinitialisation mécanique le rend plus lent que la logique de flux continu -des matrices progressives pour les composants de petite à moyenne taille-.

L'estampage progressif élimine complètement la gestion des inter-opérations. Un opérateur surveille une presse produisant des milliers de pièces par heure, réduisant ainsi le coût de la main-d'œuvre par pièce à quelques fractions de centime. Le coût de l'outillage est un investissement ponctuel-amorti sur chaque pièce du cycle de production - à 250 000 pièces, même une matrice de 25 000 $ n'ajoute qu'un centime par pièce. Une fois l’outillage payé, le coût de votre pièce tombe au strict minimum en termes de matériau, de temps machine et de main d’œuvre sur la presse.

L'emboutissage progressif se situe à l'intersection de la complexité de l'outillage et de l'efficacité de la production. - vous investissez massivement dans l'ingénierie d'un outil unique afin que chaque trait ultérieur produise une pièce finie à un coût marginal minimal.

Ce compromis - investissement initial élevé dans l'outillage pour un coût par pièce - extrêmement faible - est ce qui fait que ce processus domine des applications allant des supports automobiles et des connecteurs électriques au matériel de précision produit par millions. La profondeur technique nécessaire pour que ce compromis fonctionne de manière fiable, coup après coup, est ce que les sections suivantes expliquent en détail.

Comment fonctionne le processus d’emboutissage progressif station par station

L’économie plaide en faveur d’une telle situation, mais la mécanique la rend réelle. Comprendre le processus d'emboutissage progressif au niveau du sous-système révèle pourquoi des choix de conception apparemment simples - placement des broches pilotes, ordre des stations, vitesse de la presse - ont des effets démesurés sur la qualité des pièces et la disponibilité de la production.

Système d'alimentation, broches pilotes et guides de stock

Chaque cycle commence avec le système d'alimentation faisant avancer la bande métallique d'un incrément précis et fixe appelé pas de filière. Un servoalimentateur ou une alimentation mécanique par rouleaux tire le stock de bobines vers l'avant entre les courses, et cette précision d'alimentation définit la ligne de base pour tout ce qui se passe en aval. Même une petite erreur de pas - quelques millièmes de pouce - s'aggrave d'une station à l'autre et se manifeste sous la forme de trous mal localisés ou de caractéristiques déformées à l'extrémité de la matrice.

C’est là que les épinglettes pilotes gagnent leur vie. Avant que la presse n'achève sa course descendante, des broches pilotes coniques pénètrent dans les trous précédemment percés de la bande, la repositionnant physiquement pour corriger toute erreur d'alimentation résiduelle. Considérez-les comme l'étape finale d'enregistrement - le chargeur ferme la bande et les pilotes le rendent exact. Pour un travail de précision, le jeu du pilote-au-trou se situe généralement autour de 0,0005 à 0,001 pouces, suffisamment serré pour maintenir la précision de position sur toute la longueur de la matrice.

Les guides de stock limitent le mouvement latéral de la bande, empêchant ainsi toute dérive latérale-à-latérale lors de son déplacement dans l'outil. Pendant ce temps, la plaque de dévêtissage remplit un double rôle : elle maintient la bande à plat contre la surface de la matrice lors de la course descendante afin que le matériau ne se soulève pas prématurément dans les poinçons, et elle enlève le matériau des poinçons lors de la course ascendante. Ces composants de matrice d'estampage fonctionnent ensemble comme un système - alimentation, pilote, guide, bande - pour garantir que chaque course commence à partir d'une position connue et reproductible.

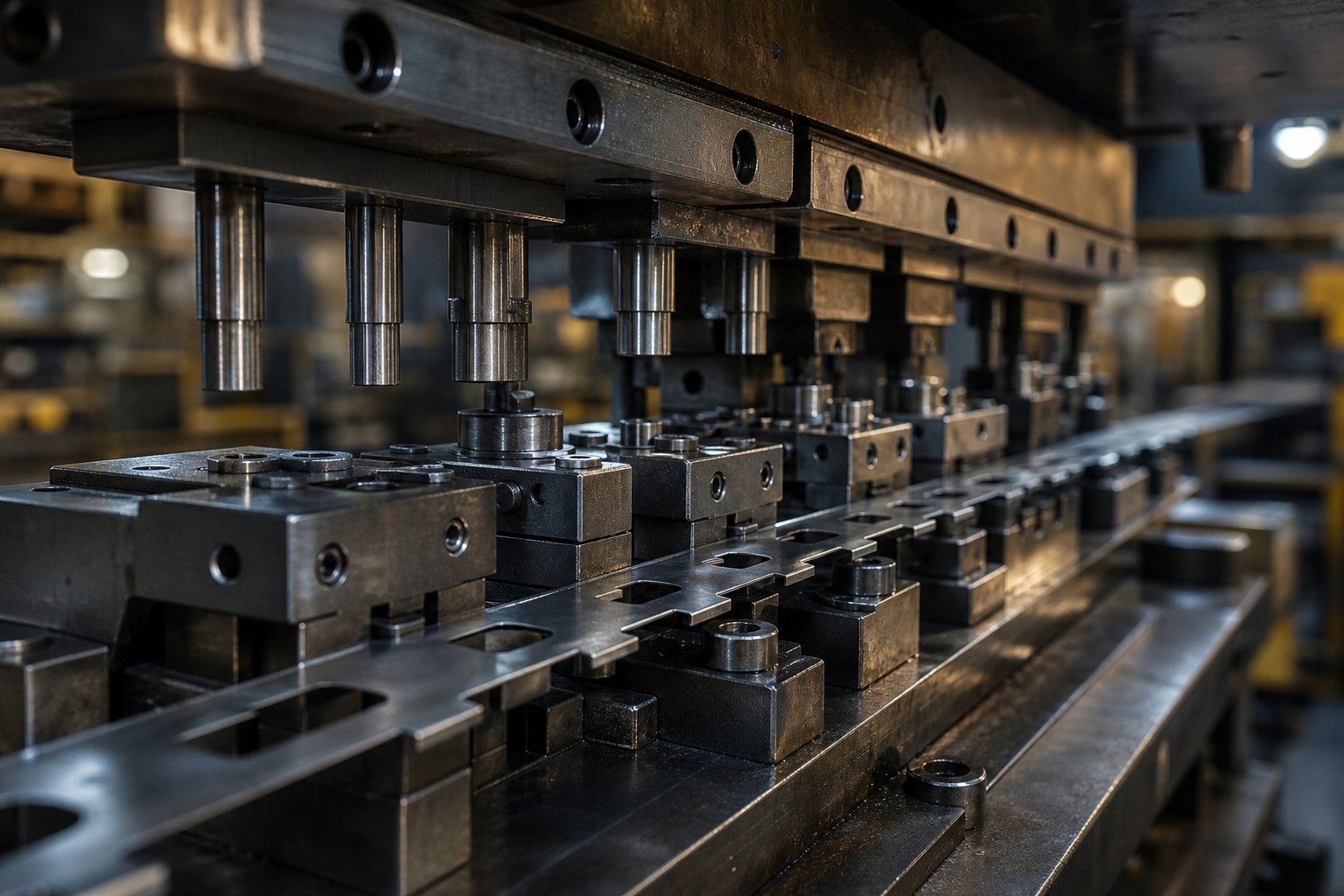

Logique et opérations de séquençage des stations

L’ordre des opérations à l’intérieur d’une matrice d’estampage progressif n’est pas arbitraire. Cela suit une logique dictée par le comportement des matériaux et la dépendance géométrique : vous créez d'abord les fonctions de référence, effectuez les opérations de découpe avant le formage et séparez la pièce finie en dernier.

Pourquoi la séquence est-elle si importante ? Les stations en aval font référence à ces trous pilotes initiaux pour la précision de la position. Si vous pliez une languette avant de percer un trou à proximité, la déformation résultante déplace l'emplacement du trou. Si vous coupez une fonction après un étirage, l'amincissement du matériau résultant de l'étirage modifie votre jeu effectif. Les erreurs de séquence ne réduisent pas seulement la qualité -, elles peuvent endommager l'outillage.

Voici une séquence de stations représentative pour un simple support de montage en acier, montrantcomment le processus d'emboutissage progressif construit la pièceprogressivement :

1. Percez des avant-trous dans la bande de support pour l'enregistrement en aval
2. Trous de montage percés et caractéristiques fonctionnelles des fentes
3. Entailler les bords extérieurs du profil et les zones de dépouille du support
4. La station de ralenti - fournit un support structurel et équilibre les forces de coupe
5. Formez le coude principal à 90 degrés le long de la ligne centrale du support.
6. Fixez le rayon de courbure à la tolérance finale et contrôlez le retour élastique
7. Coupez les bords restants du profil et tous les points de fixation du support
8. Coupez le support fini de la bande de support

Remarquez le motif : toutes les opérations de perçage et de découpe ont lieu avant tout formage. La station inactive entre la découpe et le formage n'est pas un espace perdu -, elle ajoute de la rigidité structurelle à la matrice et répartit les charges de tonnage plus uniformément sur le lit de la presse.

Paramètres de presse qui régissent la production

Alors, comment fonctionne une presse à estamper en conjonction avec la matrice ? La presse à estamper progressive fournit la force mécanique et le profil de mouvement qui entraînent chaque station simultanément. Trois paramètres régissent l'adéquation entre la presse et la matrice : le tonnage, la vitesse de course et la taille du lit.

Le tonnage est la force totale que la presse peut fournir au bas de sa course. Chaque opération de découpe, de formage et de dénudage dans la matrice nécessite une force - et ces forces s'additionnent simultanément sur toutes les stations actives. Les ingénieurs calculent le tonnage requis en utilisant la relation : la force de coupe est égale au périmètre de coupe multiplié par l'épaisseur du matériau multiplié par la résistance au cisaillement. La force de dénudage ajoute environ 5 à 10 pour cent à cela. Une presse à matrices progressive doit avoir une capacité qui dépasse confortablement la somme de toutes les forces de la station, généralement avec une marge de sécurité de 20 à 30 pour cent.

La vitesse de course - mesurée en coups par minute - contrôle directement le débit. Des pièces plus petites et plus simples peuvent fonctionner entre 200 et 600 SPM sur des presses à grande vitesse-. Les pièces plus grandes avec des formes profondes ou des exigences de synchronisation complexes peuvent fonctionner entre 40 et 80 SPM. Le facteur limitant est souvent l'opération de formage qui nécessite la plus grande distance de travail, car le matériau a besoin de temps pour prendre sa forme sans se déchirer.

La taille du lit détermine l’empreinte maximale de la matrice que la presse peut accepter. Une filière plus longue avec plus de stations nécessite un support plus long, et la largeur de la bande ainsi que les rails de guidage doivent s'adapter à la largeur du lit disponible. La largeur de la bande, l'épaisseur du matériau et les forces de formage cumulées dictent ensemble la classe minimale de presse - et c'est là que les décisions de conception de matrice influencent directement les besoins en biens d'équipement.

Ces relations mécaniques entre la presse et la matrice sont ce qui différencie un outil de production-fonctionnant de celui qui combat sa propre physique à chaque coup. Le prochain niveau de complexité réside dans les décisions de conception qui déterminent le nombre de stations dont une matrice a besoin, la façon dont la bande est disposée et où va chaque trou pilote.

Principes fondamentaux de la conception des matrices, de la disposition des bandes à la planification des stations

Chaque décision progressive de conception de matrice remonte à un seul artefact : la disposition des bandes. Ce document - plan de pièce, modèle économique de pièce - dicte la manière dont le matériau circule à travers la matrice, le nombre de stations dont l'outil a besoin et, en fin de compte, le coût de l'outillage. Les ingénieurs qui maîtrisent la disposition des bandes construisent des matrices qui fonctionnent sur des millions de cycles avec une intervention minimale. Ceux qui raccourcissent la phase de planification en paient le prix en rebuts, en temps d'arrêt et en retouches tout au long de la durée de vie de l'outil.

Planification de la disposition des bandes et utilisation des matériaux

Imaginez-vous dérouler une bobine de tôle et regarder directement la bande plate. Votre travail consiste à organiser la géométrie de la pièce dans cette largeur de bande afin que la matrice puisse produire un composant fini à chaque course - tout en gaspillant le moins de matière possible. Cet arrangement est la disposition des bandes, et c'est là que la conception des matrices d'estampage commence sérieusement.

La première décision est une orientation partielle. Les ingénieurs emboîtent la géométrie de la pièce dans la largeur de la bande, en la faisant pivoter ou en l'inclinant pour trouver l'orientation qui minimise le matériau inutilisé entre les pièces. Pour les composants de forme irrégulière, une disposition de passe angulaire - inclinant la pièce selon un angle par rapport au bord de la bande - peut récupérer une matière importante par rapport à une orientation droite. Le compromis est une complexité accrue de la matrice et des forces de coupe potentiellement déséquilibrées.

Vient ensuite le calcul du pas : la distance parcourue par la bande à chaque coup de presse. Le pas est égal à la longueur de la pièce dans le sens d'alimentation plus le pont - cette section étroite de matériau entre les pièces consécutives. Une règle empirique largement acceptée fixe l'épaisseur minimale du pont à 1,25 à 1,5 fois l'épaisseur du matériau, garantissant ainsi que le squelette de la ferraille tient ensemble sans coincer la matrice. Pour une bande de 1,5 mm d'épaisseur, vous envisagez des ponts d'environ 1,9 à 2,3 mm.

La largeur de la bande suit une logique similaire : largeur de la pièce plus ponts sur les deux bords, plus tolérance pour les guides de stock. L'objectif est de pousser l'utilisation des matériaux au-dessus de 75 % -, ce qui signifie que moins d'un quart de votre bobine achetée finit à la ferraille. Chaque point de pourcentage d'amélioration s'accumule sur un million-de production de pièces.

La configuration de la bande porteuse détermine la manière dont la pièce reste connectée à la bande lors de son déplacement dans les stations de formage. Deux approches principales existent :

• Portage central- Une bande porteuse traverse le milieu de la pièce, permettant le formage sur les deux bords. Cela fonctionne bien pour les pièces symétriques et permet une alimentation en bande équilibrée.
• Transport de bord- Le support s'étend le long d'un ou des deux bords de la bande, laissant le centre libre pour le formage. Cela convient aux pièces qui nécessitent des courbures ou des tirages centraux.

La conception du support affecte directement la stabilité de la pièce pendant le formage. Si une station de formage tire le matériau vers le bas ou sur le côté, le support doit avoir suffisamment de flexibilité pour s'étirer sans se déchirer - mais suffisamment de rigidité pour maintenir la précision du pas entre les stations. Pour les formes profondes, les ingénieurs conçoivent des supports à bande étirable dotés de découpes en relief stratégiques qui permettent un flux de matière contrôlé sans déformer l'enregistrement de la bande.

Détermination du nombre de stations et du séquençage

De combien de stations la matrice a-t-elle besoin ? La réponse semble simple - une station par opération discrète - mais la réalité technique introduit plusieurs facteurs qui font augmenter le nombre.

Chaque opération de découpe ou de formage nécessite généralement son propre poste, car la combinaison d'opérations en un seul poste crée des forces concurrentes qui compromettent la précision. Par exemple, percer un trou tout en pliant simultanément une bride adjacente introduit des charges latérales qui dévient les poinçons et déplacent les éléments hors tolérance. Les séparer en stations consécutives isole les forces et maintient chaque opération propre.

Cela dit, les opérations peuvent partager une station lorsque leurs forces sont équilibrées et que leurs géométries n'interfèrent pas. Par exemple, deux poinçons symétriques sur les côtés opposés de la bande annulent la force latérale de chacun -, ce qui en fait de bons candidats pour une station partagée.

Les stations inactives apparaissent dans la plupart des matrices d'estampage progressives pour des raisons qui ne sont pas évidentes à première vue. Ils n’effectuent aucun travail sur la pièce, mais remplissent des fonctions structurelles et mécaniques critiques :

• Ils fournissent un espace physique pour des sections de matrices plus grandes, permettant ainsi d'utiliser un acier plus épais entre les postes de découpe qui autrement seraient trop rapprochés pour une résistance adéquate.
• Ils répartissent les charges de tonnage plus uniformément sur la filière, évitant ainsi les concentrations de contraintes localisées qui provoquent une usure prématurée ou des fissures dans le sabot de la filière.
• Ils donnent aux ingénieurs la possibilité d'acheminer les chutes à ferraille et les trous de dégagement sans interférer avec les stations actives.

La répartition des forces est une considération que de nombreux concepteurs sous-estiment. Si toutes les opérations de coupe lourdes se regroupent sur un côté de la matrice, la charge décentrée-dévie le coulisseau de la presse et introduit une erreur angulaire sur chaque station. Les ingénieurs expérimentés répartissent intentionnellement les opérations à force élevée -sur toute la longueur de la matrice et ajoutent des stations inutilisées comme entretoises pour maintenir la force résultante centrée.

Un petit support typique peut nécessiter 6 à 8 stations. Un connecteur électrique complexe avec plusieurs languettes formées, des caractéristiques en relief et des tolérances de position serrées peut nécessiter 15 à 25 stations. Chaque station supplémentaire augmente la longueur de la matrice, nécessite un lit de presse plus long et augmente le coût de l'outillage -. C'est pourquoi la conception des matrices d'emboutissage des métaux équilibre toujours le nombre idéal d'opérations par rapport aux contraintes pratiques.

Placement des trous pilotes et stratégie de référence

Chaque dimension d'une pièce emboutie finie fait remonter sa précision à une seule référence : les avant-trous. Leur placement est sans doute la décision la plus importante dans la conception de matrices d'estampage progressif, car toute la précision des stations en aval s'accumule à partir de - ou dérive par rapport à - ces caractéristiques de référence.

Des avant-trous sont percés dans la première station active, généralement dans la zone de support ou de rebut de la bande. Les placer dans des zones de rebut évite de consommer de l'espace fonctionnel et garantit que les avant-trous ne se retrouvent pas sur le composant fini où ils devraient être retirés ou expliqués. Lorsque la géométrie de la pièce rend impossible le placement de la zone de rebut-, les ingénieurs peuvent utiliser des trous fonctionnels comme emplacements pilotes -, mais seulement si ces trous peuvent tolérer le léger allongement provoqué par l'engagement répété des broches pilotes sur de longues séries de production.

L'emplacement par rapport aux caractéristiques de la pièce est important. Les pilotes placés à proximité des entités critiques offrent une meilleure précision de positionnement pour ces entités car il y a moins de bande entre la référence et la dimension contrôlée. Si votre tolérance la plus étroite se situe sur un motif de trous près du bord gauche de la pièce, vous voulez des avant-trous sur ce même côté - et non sur le bord du support le plus éloigné où toute bande flexible entre le pilote et la fonction ajoute de l'incertitude.

Le principe est simple : la précision cumulée dans une matrice progressive dépend entièrement de la précision du pilote. Chaque station fait référence aux mêmes trous pilotes. Si ces trous sont percés avec une tolérance de position de plus ou moins 0,01 mm, il s'agit de la meilleure précision de départ-pour chaque élément formé en aval. Toute erreur supplémentaire due à la flexion de la bande, à la dilatation thermique ou à l'usure des composants s'accumule au-dessus de cette ligne de base. C'est pourquoi les logiciels de conception de matrices progressives modélisent généralement les positions des avant-trous au début du processus de développement, simulant la chaîne de tolérances depuis le premier perçage jusqu'à la découpe finale afin de vérifier que la pièce peut répondre aux spécifications d'impression.

Pour les matrices avec de longues progressions - 15 ou plusieurs stations -, certains ingénieurs ajoutent des trous pilotes secondaires à mi-chemin de la bande pour rétablir-l'enregistrement et limiter l'accumulation d'erreurs dues à la distorsion de la bande dans les zones de formage. Cela ajoute une station et de la complexité, mais c'est souvent le seul moyen de maintenir des tolérances strictes sur une matrice physiquement longue.

Ces décisions fondamentales - disposition des bandes, nombre de stations, stratégie pilote - bloquent environ 80 % du coût de l'outillage avant même que la conception détaillée des matrices ne commence. Ils déterminent également quels matériaux la matrice peut traiter de manière réaliste, car les propriétés des matériaux influencent directement la quantité de formage que chaque station peut accomplir, le retour élastique attendu et la rapidité avec laquelle l'outillage s'use.

Critères de sélection des matériaux pour l'estampage progressif

La disposition des bandes et la planification des stations définissent l'architecture de la matrice -, mais le métal qui la traverse dicte la physique. Deux filières avec un nombre de stations identique se comportent complètement différemment lorsque l'une traite du cuivre mou et que l'autre forme de l'acier inoxydable. Les exigences en matière de tonnage changent, les taux d'usure changent et les stations de formage nécessitent des stratégies de compensation différentes. Choisir les bons matériaux d’estampage progressif n’est pas une réflexion après coup ; il s'agit d'une décision technique qui façonne directement la conception des matrices, la sélection des presses et la durée de vie des outils.

Métaux compatibles et leur comportement d'emboutissage

La plupart des-emboutissages progressifs en grand volume portent sur une courte liste de métaux, chacun présentant des caractéristiques distinctes qui influencent la manière dont la matrice est construite et entretenue.

Acier laminé à froid-est le cheval de bataille. Il offre une excellente formabilité, des propriétés mécaniques constantes sur toutes les bobines et un coût relativement faible. L'emboutissage progressif de l'acier au carbone couvre la plus large gamme d'applications - supports automobiles, quincaillerie structurelle, composants d'appareils électroménagers - car le matériau coopère avec presque toutes les opérations de formage sans exiger d'outillage exotique. Les qualités à faible -carbone (C1008 à C1010) se plient facilement avec un retour élastique minimal, tandis que les qualités à carbone moyen-offrent une résistance plus élevée au prix d'une ductilité réduite.

Acier inoxydableapporte une résistance à la corrosion et une résistance à la traction plus élevée, mais cela punit l'outillage. L'emboutissage progressif de l'acier avec des nuances austénitiques telles que 304 ou 316 nécessite 40 à 60 % de tonnage en plus que les pièces en acier laminées à froid-équivalentes. Le matériau de travail-durcit rapidement pendant le formage, accélérant ainsi l'usure des poinçons et des matrices. Les concepteurs de matrices compensent par des aciers à outils de qualité supérieure ou des inserts en carbure dans les stations à forte usure-.

Aluminiumest léger et résistant à la corrosion-, ce qui rend l'estampage progressif de l'aluminium courant dans les applications aérospatiales et électroniques. Le défi réside dans le retour élastique -, le module d'élasticité inférieur de l'aluminium signifie que les éléments formés se détendent davantage après la rétraction du poinçon, ce qui nécessite une compensation de courbure excessive dans la matrice. Le grippage est une autre préoccupation : l'aluminium a tendance à adhérer aux surfaces des outils sous pression, exigeant des revêtements spécialisés ou des stratégies de lubrification pour empêcher le transfert de matière.

Cuivre et laitonexceller dans les applications électriques et thermiques. L'estampage progressif du cuivre et de ses alliages produit les contacts, les bornes et les barres omnibus que l'on trouve à l'intérieur de presque tous les connecteurs électriques. L'estampage progressif du laiton bénéficie de la ductilité et de l'usinabilité exceptionnelles du matériau -, il forme des géométries complexes avec un risque de fissuration minimal et produit des bords cisaillés propres-. Le bronze phosphoreux et le cuivre-béryllium étendent la famille aux contacts à ressort et aux applications à haute -fatigue où la récupération élastique est importante.

Matériaux préplaqués-- acier galvanisé,-acier nickelé,-cuivre étamé - éliminent les étapes de finition post-estampage. Ils fonctionnent bien dans les matrices progressives lorsque le revêtement est fin et bien-lié, bien que le placage puisse s'écailler au niveau des bords de cisaillement si les jeux de coupe ne sont pas ajustés en fonction de l'épaisseur du revêtement.

Les plages d'épaisseur pour l'estampage progressif s'étendent généralement de 0,1 mm à 6 mm, selon le type de matériau et la géométrie de la pièce. La plupart des productions à grande vitesse-se concentrent dans la plage de 0,2 mm à 3 mm, où les systèmes d'alimentation et les forces de formage restent dans les capacités standard de la presse.

Comment les propriétés des matériaux affectent la conception des matrices

Quatre propriétés matérielles déterminent les principales décisions de conception de matrice :

• Résistance à la tractiondétermine le tonnage. Les matériaux à résistance plus élevée-exigent plus de force de presse pour chaque coupe et forme, ce qui augmente les charges de la station, nécessite des sabots de matrice plus lourds et peut pousser l'outil dans une classe de presses plus large.
• Ductilitélimite les rayons de courbure. Les matériaux à faible allongement se fissurent à des rayons serrés, obligeant les concepteurs à utiliser des courbures plus larges ou à ajouter des étapes de recuit -, ce qui n'est ni l'une ni l'autre idéale dans un processus progressif et continu.
• Duretérégit l’usure. Les matériaux de pièce plus durs abrasent les surfaces des poinçons et des matrices plus rapidement, raccourcissant les intervalles d'affûtage et augmentant les coûts de maintenance tout au long de la durée de vie de l'outil.
• Comportement de retour élastiquenécessite une compensation excessive. Les matériaux présentant des rapports de rendement-à-tension élevés rebondissent de manière plus agressive, les stations de formage doivent donc être conçues pour se plier au-delà de l'angle cible et laisser le matériau se détendre selon les spécifications.

Un facteur souvent négligé estcohérence du matériau dans une bobine. La dureté peut varier depuis l'enveloppe extérieure jusqu'au diamètre intérieur en raison des différences de traitement dans l'aciérie. Si cette variation dépasse la fenêtre de processus, les pièces du début d'une bobine mesureront différemment des pièces de la fin - même sans modification de la matrice. La spécification de tolérances plus strictes pour les matériaux entrants augmente les coûts au niveau de l'approvisionnement mais protège la stabilité dimensionnelle tout au long du cycle de production.

La sélection des matériaux verrouille l'enveloppe de fonctionnement de la matrice -, les forces auxquelles elle doit résister, l'usure qu'elle accumulera et les stratégies de compensation requises par ses stations de formage. Ces contraintes alimentent directement les décisions de conception des pièces, où la géométrie, les tolérances et le placement des fonctionnalités doivent s'aligner sur ce que le matériau choisi peut réaliser de manière réaliste dans un outil progressif.

Directives DFM pour les pièces conçues pour l'emboutissage progressif

Les propriétés des matériaux définissent ce qui est physiquement possible à l'intérieur de la matrice -, mais la géométrie de la pièce décide si ces possibilités se traduisent par un outil rentable-ou par un cauchemar sur-conçu. Une conception qui ignore les contraintes de fabricabilité impose un plus grand nombre de stations, des aciers à outils plus serrés et des intervalles de maintenance plus courts dans l'équation. Les règles ci-dessous offrent aux concepteurs de pièces un cadre pratique pour créer une géométrie qu'un outil d'estampage de précision peut produire de manière fiable, rapide et sans complexité inutile.

Directives de géométrie et de tolérance

Chaque fonctionnalité que vous ajoutez à une pièce emboutie interagit avec la matrice d'emboutissage métallique qui la produit. Les trous, les fentes et les découpes nécessitent tous des poinçons - et ces outils de poinçonnage en métal ont des limites physiques en fonction du matériau qu'ils coupent.

Commencez par le diamètre du trou. La taille minimale pratique du trou est égale à l’épaisseur du matériau. Un poinçon de 1,0 mm coupant un matériau de 1,0 mm fonctionne déjà à sa limite structurelle - tout ce qui est plus petit risque de dévier ou de casser le poinçon. Pour une durée de vie plus longue de l'outil et un cisaillement plus propre, ciblez les diamètres de trou à 1,2 à 1,5 fois l'épaisseur du matériau lorsque votre conception le permet.

L’espacement des fonctionnalités est tout aussi important. Éloignez les trous d'au moins 2 fois l'épaisseur du matériau les uns des autres et de 1,5 fois l'épaisseur de tout bord. Ces minimums empêchent la fine bande entre les éléments de se déformer sous l'effet des forces de coupe. Lorsque vous percez une tôle trop près d'un bord ou d'un élément adjacent, le matériau restant se déforme -, produisant des bavures, une distorsion ou une déchirure pure et simple.

Tolérances réparties en niveaux selon l'opération qui les produit. Les éléments percés respectent les tolérances les plus strictes - généralement de plus ou moins 0,05 mm -, car ils sont créés par une interaction rigide entre un poinçon-et-une matrice avec un flux de matière minimal. Les éléments formés tels que les courbures comportent des bandes plus larges, souvent de plus ou moins 0,1 à 0,2 mm, car le retour élastique introduit de la variabilité. Les éléments dessinés sont encore plus larges, la position et la profondeur des parois étant sujettes à l'amincissement des matériaux et aux incohérences d'écoulement.

Voici les implications financières : chaque bande de tolérance que vous resserrez au-delà de la capacité standard ajoute des stations. Une station de réamorçage pour créer un angle de pliage, une station de découpe supplémentaire pour nettoyer un profil après la formation - chacune ajoute de la longueur, des coûts d'outillage et des points de contact de maintenance à la matrice. Concevez selon la tolérance la plus faible requise par votre application, et non la tolérance la plus stricte que votre logiciel de CAO peut afficher.

Rayons de courbure, angles de dépouille et espacement des fonctionnalités

C'est dans les virages que les matrices progressives gagnent leur complexité. Le rayon de courbure intérieur minimum pour la plupart des métaux est égal à une épaisseur de matériau - une feuille de 1,5 mm se plie proprement à un rayon intérieur de 1,5 mm. Poussez en dessous et vous risquez de fissurer la fibre externe, en particulier avec des matériaux moins ductiles comme l'acier inoxydable ou l'aluminium trempé. Les alliages de cuivre plus souples tolèrent des courbures plus serrées, parfois jusqu'à 0,5 fois l'épaisseur, tandis que les alliages plus durs comme l'aluminium 6061-T6 peuvent avoir besoin d'une épaisseur de 2 à 3 fois supérieure pour éviter la rupture.

Les entités proches des virages se déforment. Lorsqu'une matrice d'emboutissage de tôle forme un pli, le matériau dans la zone de pliage s'étire à l'extérieur et se comprime à l'intérieur. Tout trou, fente ou relief dans cette zone de déformation change de position ou change de forme. La distance de sécurité - l'écart minimum entre un bord de caractéristique et la ligne tangente de pliage - est au moins 2 fois l'épaisseur du matériau. Augmentez cette épaisseur à 3 fois pour les éléments critiques où la précision de positionnement est importante pour votre assemblage.

La symétrie des pièces réduit directement le nombre de stations. La géométrie symétrique signifie que les opérations de formation d'un côté reflètent l'autre, permettant des forces équilibrées au sein d'une seule station. Les pièces asymétriques nécessitent souvent des stations séparées pour les éléments gauche et droit afin d'éviter les charges latérales qui dévient les poinçons et décalent les tolérances.

Pour les éléments dessinés - coupelles, poches ou zones en retrait - une épaisseur de paroi uniforme empêche l'amincissement et la déchirure qui affectent les pièces métalliques découpées à la géométrie agressive. En règle générale, maintenez la profondeur d'emboutissage inférieure à 4 à 5 fois l'épaisseur du matériau pour les emboutissages cylindriques et évitez les transitions brusques entre la paroi d'emboutissage et le rayon inférieur.

Utilisez cette liste de contrôle comme référence rapide lors de la conception de la pièce :

• Diamètre minimum du trou égal ou supérieur à l'épaisseur du matériau
• Espacement des trous-à-entre les trous d'au moins deux fois l'épaisseur du matériau.
• Distance du trou-au-bord au moins 1,5 fois l'épaisseur du matériau
• Rayon de courbure intérieur au moins 1 fois l'épaisseur du matériau (augmentation pour les alliages durs)
• Fonctionnalité-permettant-de plier l'entretoise au moins deux fois l'épaisseur du matériau
• Longueur minimale de la bride égale à 3 fois l'épaisseur du matériau pour un formage stable
• Profondeur de gaufrage ne dépassant pas 3 fois l'épaisseur du matériau
• Profondeur d'emboutissage limitée à 4-5 fois l'épaisseur du matériau pour les emboutissages à station unique
• Encoches en relief dans les coins où deux coudes se croisent pour éviter les déchirures
• Une épaisseur de paroi uniforme dans les éléments dessinés - évite les changements brusques de section

Concevoir pour la stabilité du transporteur

Votre pièce n'existe pas de manière isolée à l'intérieur de la matrice -, elle est attachée à une bande de support qui maintient l'enregistrement de la première station à la dernière. Si la connexion du support est trop étroite ou mal placée, la bande perd en rigidité aux stations de formage et les broches pilotes ne peuvent pas corriger la dérive de position qui en résulte.

Les languettes du support doivent avoir une largeur d'au moins 2 fois l'épaisseur du matériau. Tout ce qui est plus fin risque de se déchirer sous les forces générées lors du formage, en particulier lorsque la géométrie de la pièce éloigne le matériau du support. Le placement des languettes affecte également la qualité finale de la pièce : localisez les connexions de support là où la marque témoin de séparation (le petit nœud laissé après la coupure) atterrit sur une -surface non critique - un bord qui est caché dans l'assemblage ou une zone sans exigences esthétiques.

Les pièces nécessitant un formage lourd - coudes profonds, plusieurs brides dans des directions opposées - nécessitent des conceptions de support plus robustes.Supports de type échelle-qui se connectent aux deux bords de la bandefournissent un support équilibré et permettent un levage important entre les stations sans flambage des bandes. Le compromis est une consommation de matière plus élevée par pièce, mais pour une géométrie complexe, c'est souvent le seul moyen de maintenir une alimentation stable et des dimensions cohérentes tout au long de la progression.

Lors de la conception de votre pièce, laissez des points de fixation qui donnent de la flexibilité au concepteur de matrices. Si chaque bord de votre pièce est une surface critique avec des tolérances serrées, il n'y a aucun endroit où connecter un support sans affecter la qualité finale. En intégrant même une petite zone de languette non-critique - 2 à 3 mm de matériau sacrificiel -, l'ingénieur en matrice a la possibilité de concevoir une disposition de bande stable sans compromettre vos exigences fonctionnelles.

Ces principes DFM échangent de petites concessions géométriques contre des réductions majeures de la complexité de l’outillage et des risques de production. Une pièce conçue selon ces directives fonctionne plus rapidement, maintient les tolérances plus longtemps entre les cycles d'affûtage et coûte moins cher à l'outil - avantages qui s'accumulent avec chaque millier de pièces sorties de la presse. La prochaine question naturelle est de savoir à quoi ressemble réellement cet investissement en outillage et à quels volumes de production les aspects économiques de l’emboutissage progressif dépassent les processus alternatifs.

Structure des coûts et quand l’estampage progressif est rentable

La géométrie conforme au DFM-simplifie la matrice -, mais même une pièce-bien conçue nécessite un investissement substantiel en outillage avant que la première pièce de production ne tombe. Comprendre ce qui détermine ce coût et comment le volume transforme une matrice coûteuse en la méthode de production par pièce-la moins chère disponible, c'est la différence entre une décision de programme judicieuse et une surprise budgétaire.

Qu'est-ce qui détermine le coût de l'outillage de matrice progressif

Les outils d'emboutissage progressif des métaux varient généralement de 10 000 $ pour des matrices simples à station unique-à 350 000 $ pour des matrices progressives complexes à plusieurs-stations. C'est une large bande -, alors qu'est-ce qui pousse un outil du bas de gamme vers le haut de gamme ?

Le nombre de stations est le principal facteur de coût. Chaque station ajoute des composants usinés, des -inserts traités thermiquement, des surfaces rectifiées avec précision-et du temps d'assemblage. Une matrice de découpe à 6-stations coûte une fraction d'un outil à 20 stations avec des languettes formées, des caractéristiques inventées et des relations de position étroites. La relation n'est pas non plus linéaire : les géométries complexes nécessitant davantage de stations augmentent les coûts de manière disproportionnée, car chaque station supplémentaire doit maintenir l'alignement avec toutes les autres stations de la progression.

Au-delà du nombre de stations, quatre facteurs aggravent l’investissement :

• La complexité de la matriceLes - 3opérations de formage en D (pliages, tirages, pièces de monnaie) exigent des relations outil-à-outil plus serrées que le découpage à plat et le perçage, nécessitant plus de passes de meulage et des ajustements plus fins lors des essais.
• Dureté du matériau- L'emboutissage de l'acier inoxydable ou des alliages à haute résistance-oblige à utiliser des aciers à outils et des inserts en carbure de première qualité, qui coûtent plusieurs fois plus cher que les nuances standards.
• Exigences de tolérance- Des tolérances d'impression plus strictes se traduisent par une rectification de précision, des jeux plus rapprochés et un ajustement des matrices-qui prend plus de temps. Une matrice maintenue à plus ou moins 0,05 mm coûte beaucoup plus cher à construire qu'une matrice à plus ou moins 0,15 mm.
• Taille de matrice et classe de presse- Des sabots de matrice plus grands, des plaques plus lourdes et des ensembles de guidage plus grands nécessaires pour les applications à larges bandes ou à-tonnage élevé ajoutent des coûts de matières premières et d'usinage.

Les-modifications de conception tardives multiplient ces effets. Une modification de conception une fois la matrice presque terminée peut coûter jusqu'à la moitié du prix d'origine de l'outil, car la reprise affecte l'usinage, le traitement thermique et le meulage déjà effectués. C'est pourquoi geler la conception des pièces avant de s'engager dans l'acier n'est pas-négociable dans les programmes d'emboutissage et de fabrication progressifs.

Par-Économie des pièces et seuil de rentabilité des volumes

C'est ici que les calculs s'inversent. Une matrice de 50 000 $ semble chère - jusqu'à ce que vous la divisiez par le volume de production. À 10 000 pièces, cela représente 5,00 $ par pièce rien qu'en coût d'outillage. À 100 000 pièces, il tombe à 0,50 $. À 500 000 pièces, l'outillage n'ajoute que 0,10 $ à chaque composant. La matrice elle-même dure des millions de cycles avec un entretien approprié, donc une fois qu'elle est payée, le coût de votre pièce tombe à la matière première plus le temps de presse - qui, à des taux d'estampage progressifs à grande vitesse de 4 000 pièces par heure ou plus, équivaut à des fractions de cent de main d'œuvre par pièce.

Le point de croisement du volume - où les emboutissages progressifs deviennent moins chers que les alternatives fabriquées - se situe entre 3 000 et 7 000 pièces par an pour la plupart des géométries. Des pièces ultra-simples peuvent justifier un outillage à des volumes encore plus faibles, tandis que des matrices multipostes complexes-ont généralement besoin de 50 000 unités annuelles ou plus avant que les aspects économiques ne deviennent convaincants. L'avantage maximal apparaît dans les programmes d'emboutissage progressif à long terme produisant des centaines de milliers, voire des millions de pièces, où la contribution en outillage par pièce devient négligeable et où vous ne payez essentiellement que le métal et l'électricité.

Pourquoi l’outillage progressif semble-t-il cher ? Parce que les gens le comparent à une mauvaise base de référence. Une matrice de 25 000 $ semble impressionnante à côté d'un prototype-découpé au laser qui ne coûte rien en outillage. Mais comparez le coût total du programme : fabriquer 100 000 supports à 7,50 $ chacun coûte 750 000 $. L'estampage des mêmes 100 000 pièces -, matrice comprise -, coûte entre 50 000 $ et 80 000 $. Le dé n'est pas une dépense ; c'est une infrastructure qui élimine les coûts de production continus.

Quand les matrices progressives ne sont pas rentables-

Toutes les applications ne justifient pas cet investissement. L’estampage progressif n’est pas le bon choix lorsque :

• Le volume est faible ou incertain- Si la demande annuelle reste inférieure à quelques milliers de pièces ou si la conception ne s'est pas stabilisée, les processus flexibles comme la découpe au laser ou le formage par presse plieuse comportent moins de risques.
• Le matériau est très épais- Les stocks supérieurs à 6 mm poussent les exigences de tonnage vers les classes de presses où l'outillage progressif devient peu pratique et où les matrices de transfert ou les opérations à coup unique-sont plus appropriées.
• Les pièces nécessitent des tirages extrêmement profonds-La géométrie d'emboutissage profond-qui déchirerait la bande de support avant d'atteindre la station finale est mieux adaptée aux méthodes de matrice de transfert qui traitent des flans discrets.
• Les opérations ne peuvent pas être effectuées en-bande- Les pièces nécessitant un usinage, un soudage ou un formage multi-axes que les processus d'emboutissage et de fabrication progressifs ne peuvent pas reproduire nécessitent des itinéraires de fabrication alternatifs.

La discipline consiste à savoir de quel côté de la ligne se situe votre programme. Une pièce qui nécessite 2 000 pièces par an avec des révisions de conception fréquentes coûtera de l'argent en outillage progressif. La même pièce à 200 000 unités annuelles avec une conception figée devient un candidat classique.

L'emboutissage progressif échange l'investissement initial en outillage contre la vitesse de production et la-réduction du coût par pièce - plus vous utilisez de pièces, plus cet échange joue en votre faveur.

Cette logique économique n’est cependant valable que si la filière elle-même est construite pour survivre aux volumes de production qui la justifient. Un outil bon marché qui tombe en panne après 200 000 coups détruit le modèle d'amortissement. C’est là que les matériaux d’outillage, la qualité de la construction et la planification de la maintenance deviennent la prochaine étape décisionnelle critique.

Matériaux d'outillage, durée de vie des matrices et planification de la maintenance

Une matrice qui ne peut pas survivre au volume de production prévu n'est pas une bonne affaire à n'importe quel prix. L'outillage à matrices progressives représente un actif capital à long-terme - et, comme tout actif, sa valeur dépend de sa composition et de la manière dont il est entretenu. La différence entre un outil qui délivre deux millions de coups-sans problème et un autre qui nécessite une réparation d'urgence à 300 000 se résume à la sélection de l'acier de la matrice d'emboutissage, aux méthodes de construction et à un programme de maintenance préventive discipliné.

Sélection des aciers à outils et construction des matrices

Tous les aciers à outils ne sont pas créés égaux, et le choix de la nuance appropriée pour chaque composant de matrice est l'une des décisions qui sépare les constructeurs d'outils et d'outils expérimentés et progressistes de ceux qui rognent sur les coûts.

La sélection dépend de ce que fait chaque composant et de ce qu'il contacte. Les poinçons de coupe et les matrices subissent des contraintes de cisaillement répétées contre le matériau de la pièce à usiner, ils nécessitent donc une dureté et une résistance à l'usure élevées. Les stations de formage subissent des charges de compression et latérales, exigeant de la ténacité -, la capacité d'absorber l'énergie sans se fissurer. Comme le note l'expert en estampage Thomas Vacca,la dureté et la ténacité sont les deux propriétés les plus critiqueslors du choix de l'acier à matrice d'emboutissage pour les opérations de découpe et de frappe.

Voici comment les catégories courantes d'acier à outils correspondent aux applications de matrices progressives :

• Aciers à outils conventionnels (D2, A2, S7)- D2 offre une excellente résistance à l'usure pour le découpage et le perçage en général. A2 offre une meilleure ténacité pour les stations de formage soumises à des chocs. S7 gère les opérations à fort impact-où la résistance à la casse compte plus que la rétention des bords.
• Aciers pour la métallurgie des poudres (PM) (CPM M4, CPM 10V, CPM 3V)- Ceux-ci offrent une structure en carbure plus fine et plus uniforme que les aciers conventionnels, permettant une dureté plus élevée sans sacrifier la ténacité. Le CPM M4 est un choix courant pour les matrices progressives à grande vitesse-estampage de matériaux abrasifs. Le CPM 3V offre une résistance maximale à la rupture pour les poinçons soumis à des charges asymétriques.
• Plaquettes en carbure- Le carbure monobloc ou brasé aux stations à forte-usure (trous pilotes, perçages à usage intensif-) prolonge considérablement la durée de vie lors de l'emboutissage de l'acier inoxydable ou d'autres matériaux abrasifs. Le carbure ne s'use pas comme l'acier conventionnel -, ses bords se décomposent par micro-écaillage plutôt que par abrasion progressive, l'élimination des vibrations est donc essentielle à ses performances.

Les traitements de surface et les revêtements prolongent la durée de vie des outils. Les revêtements en nitrure de titane (TiN), en carbonitrure de titane (TiCN) et en carbone de type diamant (DLC) réduisent la friction, résistent à l'usure de l'adhésif et minimisent le grippage lors de l'emboutissage de l'aluminium ou du cuivre. Ces revêtements sont particulièrement utiles sur les poinçons de formage et les stations d'étirage où le flux de matériau sur la surface de l'outil provoquerait autrement une accumulation progressive et une dégradation de la surface.

Au-delà des composants individuels, la qualité de la construction des matrices se reflète dans les détails : la précision avec laquelle les sections de la matrice sont meulées et ajustées, la conception des élévateurs et des dévêtisseurs des matrices d'emboutissage pour un accès facile pendant la maintenance et la robustesse du système de guidage. Les élévateurs de matrices d'estampage - les mécanismes à ressort-qui soulèvent la bande entre les courses - doivent être dimensionnés en fonction du poids et de la vitesse de la bande. Les élévateurs sous-dimensionnés provoquent une traînée de bande, des erreurs de timing et une usure prématurée du pilote.

Durée de vie des matrices et maintenance préventive

Combien de temps durent les matrices d'estampage ? La réponse honnête couvre un large éventail : de 200 000 coups à plusieurs millions, en fonction du matériau à estamper, de la complexité des opérations et -, et surtout -, de la discipline de maintenance appliquée tout au long de la durée de vie de la matrice.

Une-cosse en cuivre souple bien construite par emboutissage progressif à vitesse modérée peut atteindre 5 à 10 millions de coups avant des retouches majeures. La même architecture de matrice d'estampage des supports en acier inoxydable peut nécessiter une attention particulière à 500 000 courses. L'abrasivité des matériaux est la variable dominante, mais la stratégie de maintenance détermine si vous souhaitez prolonger la durée de vie de l'outillage ou remplacer les composants prématurément en raison d'une négligence.

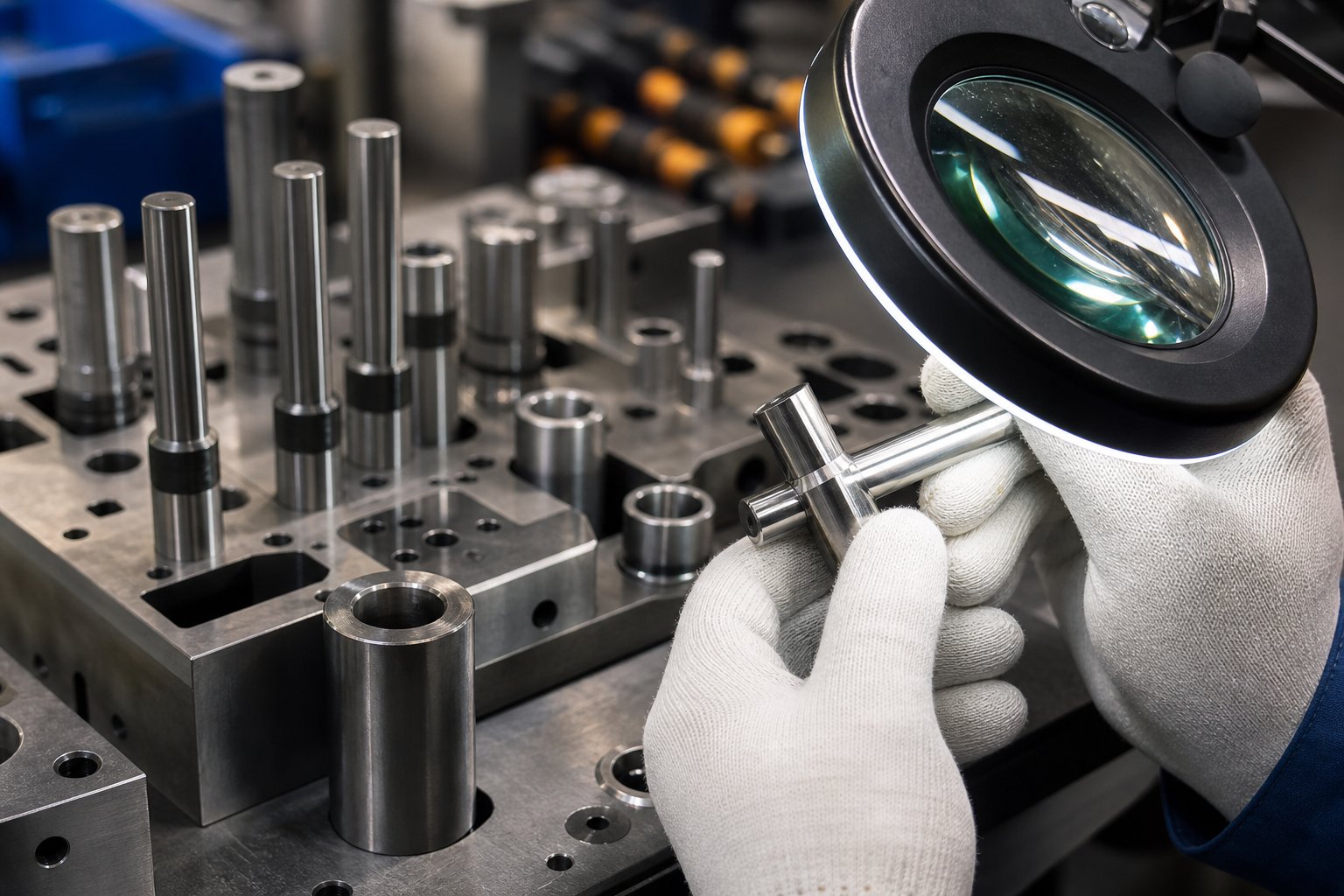

La véritable maintenance préventive des matrices d'emboutissage -, par opposition à la réparation réactive -, suit un calendrier déterminé par le nombre de coups plutôt que par une défaillance visible. CommeArt Hedrick, expert en maintenance des matrices, souligne, la plupart des ateliers étiquetés « maintenance des matrices » exécutent en fait des programmes de réparation des matrices, passant leur temps à réparer les pannes plutôt qu'à les prévenir. La différence dans la durée de vie totale de la matrice est substantielle.

Activités de maintenance clés et leurs intervalles de fréquence généraux :

• Affûtage des boutons de poinçon et de matrice- Tous les 50 000 à 150 000 coups en fonction de la dureté du matériau ; inspecter la hauteur des bavures sur les pièces pour déterminer l'intervalle réel
• Inspection et remplacement de la broche pilote- Chaque cycle d'affûtage ; vérifier l'usure du cône, les dommages à la pointe et la réduction du diamètre
• Inspection et remplacement des ressorts- Remplacer à 75 % des cycles de vie évalués ; n'attendez pas la casse
• Inspection des broches de guidage et des bagues- Tous les 100 000 à 250 000 coups ; vérifier le jeu et les scores de la surface
• Inspection des lève-matrices d'estampage- Chaque cycle d'affûtage ; vérifier la hauteur de levage, la tension du ressort et le timing
• Nettoyage et lubrification des surfaces des matrices- Chaque changement de matrice ou arrêt de presse programmé ; éliminer l'accumulation de limaces, les éclats et les résidus de lubrifiant
• Vérification du couple de fixation- Chaque opération de maintenance ; des vis desserrées et des chevilles manquantes provoquent des défaillances en cascade
• Inspection et mesure complètes de la matrice- Tous les 250 000 à 500 000 coups ; vérifier les dimensions critiques avec une MMT ou une mesure optique par rapport aux données de base

L'argument économique en faveur de la maintenance préventive est simple : un affûtage de 200 $ effectué dans les délais ne coûte qu'une fraction des 5 000 à 15 000 $ de réparation d'urgence provoquée par l'utilisation d'une matrice émoussée jusqu'à ce que les poinçons se brisent, que des sections de fiel ou des pilotes se cisaillent à l'intérieur de la bande.

C’est là que les décisions d’approvisionnement en matrices sont directement liées aux coûts opérationnels. Une matrice bien-conçue dès le départ en gardant à l'esprit l'accessibilité de la maintenance - une construction en sections qui permet d'affûter des stations individuelles sans retirer la matrice entière de la presse, des inserts modulaires qui s'échangent en quelques minutes plutôt qu'en heures et une construction suffisamment robuste pour survivre à des millions de coups entre des révisions majeures. Les fournisseurs aimentYICHENconcevoir des matrices d'estampage progressives dans cette perspective de cycle de vie, en assurant une ingénierie pour une durabilité à long terme et une accessibilité à la maintenance dans une production en grand volume nécessitant une répétabilité stricte. Lors de l'évaluation des devis d'outillage, le prix initial le plus bas offre rarement le coût total de possession le plus bas - une matrice construite à partir d'acier d'estampage de première qualité avec un traitement thermique approprié et des points d'accès de maintenance réfléchis permet d'économiser des multiples de son surprix sur un cycle de production mesuré en millions de courses.

La qualité de la construction et la discipline de maintenance permettent à la matrice de produire des pièces précises. Mais même l'outil le mieux-entretenu finit par révéler ses schémas d'usure à travers les pièces qu'il produit - des bavures apparaissent, les dimensions dérivent et les avances commencent à mal se comporter. Reconnaître ces signaux tôt, avant qu'ils ne causent des dommages à la matrice ou des fuites de qualité, est une compétence d'ingénierie de production qui sépare le bon fonctionnement des programmes-de la lutte constante contre les incendies.

Matrice progressive vs matrice de transfert, matrice composée et autres méthodes

Savoir comment entretenir une matrice progressive est important -, tout comme savoir quand ce n'est pas le bon outil pour le travail. Toutes les pièces n'ont pas leur place dans un outil progressif, et la sélection du mauvais type de processus consomme du budget sur un outillage qui combat la géométrie au lieu de la produire proprement. Le choix entre les types de matrices d'estampage dépend de la taille, de la complexité, du volume et des opérations requises de la pièce. Voici comment chaque méthode se compare.

Estampage progressif ou estampage par transfert

L'emboutissage par transfert sépare la pièce à usiner de la bande métallique au début du processus, puis déplace mécaniquement l'ébauche individuelle d'un poste à l'autre. Considérez-le comme une course de relais plutôt que comme un tapis roulant : - la pièce est transmise entre les opérations au lieu de rester connectée à un transporteur.

Quand l’outillage de presse à transfert est-il plus judicieux qu’une matrice progressive ? Trois scénarios se détachent :

• Grandes pièces- Composants trop gros pour rester attachés à une bande de support sans problèmes de flambage ou d'alimentation. Les panneaux de carrosserie automobile, les boîtiers structurels et les grands boîtiers tombent généralement ici.
• Tirages profonds- Pièces nécessitant des profondeurs d'emboutissage qui déchireraient une bande de support avant d'atteindre la station finale. Les matrices de transfert manipulent des flans discrets qui peuvent être étirés librement sans contraintes de support.
• Opérations multi-directionnelles- Pièces nécessitant un formage sous plusieurs angles, un filetage, un moletage ou des opérations nécessitant le repositionnement de la pièce entre les stations.

Le compromis est la vitesse. L'emboutissage par transfert s'exécute plus lentement que le progressif -, généralement 30 à 60 coups par minute, contre 100 à 600+ SPM pour les matrices progressives sur des pièces plus petites. La complexité de la configuration et les coûts opérationnels sont également plus élevés car le système de transfert mécanique ajoute des pièces mobiles, des exigences de synchronisation et des points de contact de maintenance. Cependant, les matrices de transfert offrent une plus grande flexibilité de conception et peuvent être rentables-pour les séries de production courtes et longues de composants complexes.

Estampage progressif ou composé

L'emboutissage composé adopte l'approche opposée au progressif : au lieu de répartir les opérations sur plusieurs stations, il effectue plusieurs opérations de découpe - découpage, perçage, encoche - en un seul passage. Un seul coup, plusieurs fonctionnalités, c'est fait.

Cela rend l'estampage composé extrêmement efficace pour les pièces plates qui nécessitent plusieurs trous ou découpes mais aucun formage. Les rondelles, les joints plats, les ébauches de stratification pour moteurs électriques et les simples blindages électroniques sont des candidats classiques aux matrices composées. La méthode offre une excellente planéité car les forces de coupe agissent simultanément des deux côtés, et la cohérence d'une pièce à l'autre est intrinsèquement élevée puisqu'il n'y a pas d'erreur d'avancement de la bande à gérer.

La limitation est claire : les matrices composées ne peuvent pas se former. Pas de virages, pas de tirages, pas de fonctionnalités inventées. Si votre pièce nécessite autre chose que le découpage à plat et le perçage, vous envisagez soit une matrice progressive, soit une matrice composée suivie d'opérations de formage secondaires - qui ajoutent des risques de manipulation, de main d'œuvre et de qualité. L'outillage composé coûte également moins cher au départ que l'outillage progressif, ce qui le rend attrayant pour les géométries plus simples où l'avantage de vitesse par pièce de la production à un seul coup l'emporte sur la flexibilité multi-stations que vous obtiendriez d'un outil progressif.

Matrice progressive ou simple-étage et multi-diapositive

L'emboutissage en une seule-étape - une matrice, une opération par course - reste viable pour la production de faibles-volumes ou de pièces extrêmement simples où les coûts d'outillage doivent rester minimes. Vous exécuterez plusieurs configurations pour réaliser une partie multi-fonctionnalités, ce qui signifie plus de manipulation, plus de risques d'alignement et plus de travail. Mais pour les prototypes ou les volumes annuels inférieurs à quelques milliers, cela évite l’investissement initial qu’exige un outillage progressif.

Les machines à quatre et multi-coulisses occupent un créneau totalement différent. Ceux-ci utilisent des diapositives d'outils horizontales - quatre ou plus - pour former du métal sous plusieurs angles simultanément. Ils excellent dans les pièces petites et complexes comportant de multiples courbures dans différents plans : pinces à ressort, formes de fils, contacts électriques et supports complexes qui nécessiteraient de nombreuses stations dans une matrice progressive. L'outillage multi-glissières est généralement moins coûteux que l'outillage progressif équivalent pour ces géométries, mais le débit est inférieur et la taille des pièces est limitée à ce que les glissières peuvent physiquement atteindre.

Le bon choix dépend de l'adéquation des exigences de votre pièce aux atouts de chaque méthode. Ce tableau comparatif regroupe les principaux critères de décision :

Aucune méthode ne domine tous les scénarios. Les matrices progressives gagnent en rapidité et en -coût par pièce pour les composants de petite à moyenne-taille en volume élevé. Les matrices de transfert gèrent ce que le progressif ne peut pas faire : - grandes pièces et géométrie profonde. Les matrices composées surpassent les deux sur les pièces plates simples où le formage n'est pas nécessaire. Le multi-diapositive remplit le créneau des petits composants multi-courbes où un outillage progressif serait excessif.

La matrice de décision ci-dessus vous amène à la bonne catégorie de processus. Mais le choix de la méthode ne représente que la moitié de l'équation - même avec le bon processus sélectionné, des problèmes de production surviennent lorsque les matrices s'usent, que les alimentations se comportent mal ou que les tolérances dérivent. Comprendre les modes de défaillance spécifiques aux matrices progressives et savoir comment les détecter rapidement permet au processus que vous avez choisi de fournir les aspects économiques qui l'ont justifié en premier lieu.

Modes de défaillance, défauts courants et dépannage des matrices progressives

Un processus bien-choisi et une matrice correctement entretenue finissent toujours par générer des problèmes. Les matrices progressives n'échouent pas de manière catastrophique sans avertissement -, elles se dégradent progressivement et les pièces elles-mêmes vous indiquent ce qui ne va pas si vous savez lire les signaux. Pour les ingénieurs de production gérant des volumes élevés-, la possibilité de relier un défaut de la pièce à une condition spécifique à l'intérieur de la machine d'emboutissage est ce qui différencie une action corrective rapide d'heures d'arrêt imprévues.

Défauts courants et leurs causes profondes

La plupart des défaillances progressives des matrices sont regroupées en quatre catégories. Chacun a des causes profondes distinctes et des signatures visuelles distinctes sur la pièce finie.

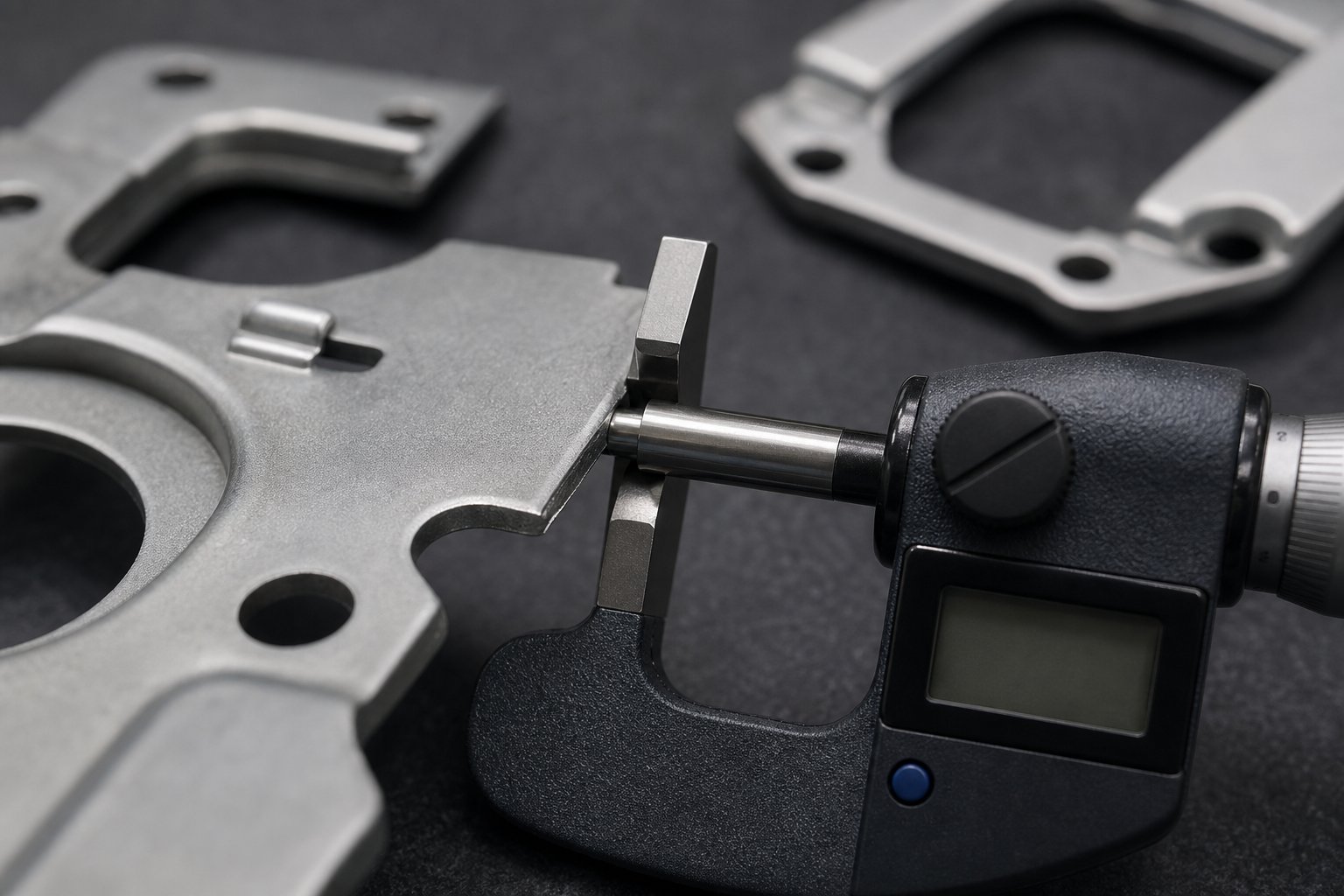

Formation de bavuresC'est le problème de qualité le plus courant et le premier indicateur que les poinçons d'outillage perdent leur avantage. Des bavures apparaissent lorsque les arêtes de coupe sont émoussées, augmentant la zone de fracture par rapport à la zone de cisaillement sur la face coupée. Un poinçonnage excessif-pour-le jeu de la matrice produit le même effet - le matériau se déchire plutôt que de se cisailler proprement. À mesure que les arêtes de coupe s'usent, vous remarquerez une force de dénudage accrue, une qualité de bord rugueuse et éventuellement une adhérence des chutes à mesure que la friction entre le poinçon et la pièce augmente.

Supprimer les bourrages d'alimentationperturber toute la progression. Lorsque l'alimentation d'estampage avance la bande trop loin, trop rapidement ou avec un timing incohérent, chaque station en aval reçoit le matériau dans la mauvaise position. Les causes profondes incluent le glissement du rouleau d'alimentation, des réglages de pas incorrects, des broches pilotes endommagées ou usées qui ne peuvent plus corriger l'erreur d'alimentation résiduelle et une tension de bande insuffisante du dérouleur. À des vitesses de presse plus élevées, même des écarts de synchronisation mineurs entre le déclenchement de l'alimentation et l'engagement du pilote créent une variation localisée de la tension de la bande qui s'aggrave d'une station à l'autre.

Limace tirantCela se produit lorsque-des débris découpés adhèrent à la face du poinçon lors du retrait et sont ramenés dans la bande lors du coup suivant. La balle reste alors coincée entre le poinçon et la bande, provoquant des doubles coups, des impressions de surface ou des dommages purs et simples à la matrice. La pression du vide entre le poinçon et le lingot est le principal coupable -, en particulier sur les poinçons d'outillage de petit-diamètre où le rapport de surface favorise l'adhésion. Les bords de coupe usés, la résistance excessive au dénudage et la mauvaise conception des canaux d'évacuation des déchets augmentent tous la fréquence de tirage des limaces.

Dérive dimensionnelleest plus subtil et plus insidieux. Les pièces sortent progressivement des tolérances sans aucun événement de défaillance dramatique. Deux mécanismes principaux l'entraînent : l'usure progressive de la matrice (les jeux de coupe s'ouvrent, les surfaces de formage perdent leur profil) et la dilatation thermique lors de cycles de production prolongés. Lorsque la presse à estamper fonctionne en continu, la friction génère de la chaleur qui dilate légèrement les composants de la matrice - décalant les jeux et les relations entre le poinçon et la matrice - selon des quantités importantes à des niveaux de tolérance serrés.

Modèles d'usure et quand intervenir

Vous ne détecterez pas l'usure progressive en attendant que la presse se bloque ou qu'un client rejette des pièces. L'usure se révèle par des changements progressifs dans les caractéristiques des pièces - changements qui n'apparaissent que par une inspection systématique à intervalles planifiés.

Le schéma suit généralement cette séquence : la hauteur des bavures augmente d'abord (émoussement des arêtes de coupe), puis une dérive de tolérance apparaît (ouverture des jeux), puis la qualité de la surface se dégrade (les stations de formage perdent leur profil) et enfin des événements catastrophiques se produisent (casse du poinçon, dommages causés par l'arrachement des limaces, bourrages de bandes). Chaque étape vous donne une fenêtre pour intervenir avant que la suivante ne rende le problème exponentiellement plus coûteux.

Il est essentiel d'établir des intervalles d'inspection basés sur le nombre de coups - et non sur l'heure du calendrier, et non sur le jugement de l'opérateur -. Une matrice exécutant 200 SPM sur trois équipes accumule les coups beaucoup plus rapidement que le même outil exécutant une seule -équipe à 80 SPM. Les fabricants d'emboutissage de précision établissent des programmes d'affûtage basés sur le nombre réel de coups et la surveillance des bavures plutôt que d'attendre une détérioration visible des bords, car au moment où les défauts sont évidents, les dommages secondaires ont déjà commencé.

• Croissance des bavures au-delà des spécifications- Symptôme : augmentation de la hauteur des bavures sur les bords coupés mesurée avec un micromètre ou un comparateur optique. Action corrective : affûter les bords coupants des poinçons et des boutons de matrice, vérifier le jeu après réaffûtage.
• Problème d'alimentation/alimentation courte- Symptôme : éléments mal localisés, flambage de bande, arrêt de la presse en cas de surcharge. Action corrective : vérifiez le réglage du pas d'alimentation, inspectez les broches pilotes pour déceler toute usure ou tout dommage à la pointe, vérifiez l'état et la tension du rouleau d'alimentation.
• Limace tirant- Symptôme : bosses de surface ou impressions sur la bande, zones doubles-frappées, limaces trouvées sur la face de la matrice. Action corrective : installez ou vérifiez les systèmes de soufflage d'air, ajoutez des éjecteurs à ressort ou des dispositifs de décharge sous vide, inspectez l'état de la face du poinçon.
• Dérive dimensionnelle sur les éléments percés- Symptôme : les positions des trous tendent vers un côté de la bande de tolérance. Action corrective : inspectez les diamètres des broches pilotes, vérifiez le jeu de la broche de guidage et de la bague, vérifiez les effets thermiques lors de longs trajets.
• Variation de l'angle de formage- Symptôme : les angles de courbure s'éloignent de la valeur nominale. Action corrective : inspectez l'usure des surfaces des poinçons et des matrices de formage, vérifiez la variation des propriétés du matériau dans la bobine, vérifiez la cohérence du tonnage de la presse.
• Surface grattée ou éraflée- Symptôme : marques longitudinales sur les bandes ou les surfaces formées. Action corrective : nettoyer les surfaces de la matrice, polir les zones grippées, vérifier l'apport de lubrification aux stations concernées, vérifier l'usure inégale de la plaque de dévêtissage.
• Casse du poinçon- Symptôme : fonctionnalités manquantes soudainement, alarme de surcharge de la presse, débris dans la matrice. Action corrective : remplacez le poinçon, recherchez la cause profonde (incident d'alimentation, empilement de bouchons, jeu insuffisant, chargement latéral dû aux guides usés).
• Flambage de bandes entre stations- Symptôme : soulèvement du matériau, alimentation incohérente, marques de surface dues au contact avec les composants de la matrice. Action corrective : vérifier les hauteurs des élévateurs, vérifier les structures de support de bande, confirmer le timing d'alimentation par rapport au cycle de presse.

Atténuer les défaillances grâce à la conception et au contrôle des processus

Bon nombre de ces modes de défaillance peuvent être évités - non seulement grâce à une discipline de maintenance, mais aussi grâce à des décisions de conception de matrice prises avant que le premier poinçon ne soit affûté.

Des jeux de coupe adéquats réduisent la force requise pour le cisaillement et prolongent la durée de vie des bords. Un jeu serré améliore initialement la qualité des bords, mais accélère considérablement l'usure des poinçons d'outillage. Le bon jeu pour le matériau - généralement 5 à 10 % de l'épaisseur du matériau par côté pour l'acier doux - équilibre la qualité des bords et la durée de vie de l'outil. Les caractéristiques de rétention des chutes, telles que les ouvertures angulaires de la matrice, les broches d'éjection des chutes et les canaux d'évacuation des chutes, empêchent activement l'extraction des chutes en garantissant que le matériau coupé tombe hors du poinçon à chaque course. Un dimensionnement robuste des broches pilotes avec une longueur d'engagement suffisante stabilise la bande même lorsque des erreurs d'alimentation mineures s'accumulent au cours des cycles de production à grande vitesse-.

La technologie de détection intégrée-ajoute une couche de protection supplémentaire. Les systèmes modernes de protection des matrices utilisent des capteurs montés directement dans l'outil pour détecter les erreurs d'alimentation, les avances courtes, les boucles de bande et les défauts d'éjection des pièces -, arrêtant la presse d'estampage en une fraction de degré de rotation du vilebrequin avant que cette condition n'endommage la matrice. Les capteurs qui surveillent la progression de la bande détectent si le matériau a avancé correctement avant que la presse ne termine sa course. Les capteurs de sortie-vérifient que les composants finis sont éjectés proprement plutôt que de s'empiler à l'intérieur de la matrice.

Le principe clé pour mettre en œuvre une protection contre la mort sans créer d'arrêts intempestifs : les tolérances des capteurs doivent refléter ce qui menace réellement la mort, et non ce qui est techniquement détectable. Si les pilotes peuvent aligner une bande mal alimentée de plus ou moins 0,020 pouces, le réglage des capteurs pour qu'ils se déclenchent à plus ou moins 0,003 pouces crée de fausses alarmes que les opérateurs finissent par apprendre à ignorer -, mettant ainsi en échec l'ensemble du système. Des tests sur banc et un étalonnage des capteurs appropriés avant le début de la production, combinés à une boîte de jonction permanente montée sur une puce pour des connexions fiables, transforment la protection de la matrice contre les désagréments en une véritable assurance contre les dommages catastrophiques de l'outillage.

Ces stratégies de diagnostic et de prévention assurent le bon fonctionnement de la production -, mais elles supposent que vous disposez déjà d'outils. Pour les ingénieurs qui ont évalué le processus, validé la conception de leurs pièces et confirmé les aspects économiques, la dernière étape consiste à sélectionner un fournisseur de matrices progressives dont les capacités d'ingénierie correspondent aux exigences de production du programme.

Comment se procurer des matrices d'estampage progressif pour la production

La sélection du bon fabricant de matrices progressives est sans doute la décision la plus déterminante pour le succès de votre programme. Une matrice n'est pas un achat de marchandise -, c'est un actif de production personnalisé-qui définira la qualité, la disponibilité et le coût par pièce de vos pièces pendant des années. Le fournisseur que vous choisissez ne se contente pas de créer un outil ; ils s'engagent dans un partenariat technique qui s'étend jusqu'aux essais, au lancement de la production et à un support continu. Voici comment évaluer ce partenariat avant de vous engager.

Ce qu'il faut évaluer chez un fournisseur de matrices progressives

La comparaison des prix à elle seule ne vous dit presque rien sur ce que vous achetez réellement. Deux devis pour la même géométrie de pièce peuvent différer de 40 % - et le moins cher peut vous coûter plusieurs fois cette différence en termes de problèmes de production, de retouches et de défaillance prématurée de la matrice. Lorsque vous évaluez les fabricants de matrices progressives, concentrez-vous sur les capacités qui affectent directement vos résultats de production :

• -Ingénierie de conception interne avec simulation- Le fournisseur exécute-t-il une FEA ou une simulation de formage pour valider la disposition des bandes et prédire le comportement du matériau avant de couper l'acier ? Les magasins qui investissent dans la simulation numérique réduisent le temps d'essai de 30 à 50 % par rapport aux approches par essais-et-erreurs. Demandez à voir leur environnement CAO/FAO et s'ils fournissent des commentaires DFM sur la conception de vos pièces.
• Approvisionnement en acier à outils et qualité du traitement thermique- Où s'approvisionnent-ils en plaquettes D2, M2 ou en carbure ? Effectuent-ils le traitement thermique en-interne ou par l'intermédiaire de partenaires certifiés ? Un traitement thermique irrégulier produit une variation de dureté qui se manifeste par une usure inégale d’une station à l’autre.
• Capacité de presse d'essai en-interne- Une entreprise d'emboutissage progressiste disposant de ses propres presses d'essai peut valider la matrice dans des conditions de production réalistes avant de l'expédier à votre installation. Demandez quel est le tonnage et les capacités de vitesse de la presse dont ils disposent pour les essais et s'ils correspondent à votre classe de presse de production.
• Méthodes de vérification des tolérances- L'inspection sur MMT, la mesure optique et la projection 2,5D sont des attentes de base. Un fournisseur qui livre des échantillons de pièces sans rapports dimensionnels est un fournisseur qui ne sait pas si ces pièces sont réellement conformes à l'impression.
• Assistance à la production après livraison- La relation ne se termine pas à l'expédition. Un support technique continu pour les conseils de maintenance, les calendriers de réaffûtage et le dépannage est ce qui différencie les fournisseurs d'emboutissages progressifs des fournisseurs transactionnels. Les fabricants réactifs dans leur interaction après-vente-protègent votre investissement pendant toute sa durée de vie.

Pour les équipes qui s'approvisionnent en outils dans des secteurs spécialisés, - l'estampage progressif médical, par exemple, exige une traçabilité, des certifications de matériaux et une documentation de validation au-delà de ce qu'exigent les programmes industriels standard. - vérifiez que le fournisseur possède une expérience spécifique dans l'environnement réglementaire de votre secteur, et pas seulement une capacité d'estampage générale.

Les fournisseurs aimentYICHENconcentrez-vous spécifiquement sur les matrices d'emboutissage progressives conçues pour une production en grand volume-avec une capacité de formage multi-et une prise en charge évolutive de la production de masse. Pour les ingénieurs de production et les équipes d'approvisionnement qui débutent le processus d'approvisionnement, la recherche de fournisseurs dotés d'une capacité éprouvée de matrices progressives multi-stations et d'un engagement démontré en faveur d'une répétabilité stricte sur de longues séries vous donne une base de comparaison significative.

De la conception des pièces à l’approbation du premier article

Comprendre le flux de travail depuis la demande initiale jusqu'aux outils prêts pour la production-vous aide à planifier des délais réalistes et à identifier l'origine générale des retards. La plupart des services d’emboutissage progressif suivent cette séquence générale :

1. Soumission des dessins de pièces et examen initial- Le fournisseur évalue votre géométrie, votre matériau, vos tolérances et votre volume annuel pour confirmer que l'emboutissage progressif est la bonne solution.
2. Commentaires DFM et optimisation de la conception- Les fournisseurs de services d'emboutissage progressif expérimentés suggèrent des modifications qui réduisent le nombre de stations, améliorent l'utilisation des matériaux ou assouplissent les tolérances lorsque votre application le permet.
3. Proposition et devis d'aménagement de bandes- Le fournisseur présente la disposition des bandes proposée indiquant la séquence des stations, la configuration du support, le pourcentage d'utilisation du matériau et la taille de la matrice. Il s'agit de votre point de révision le plus important - la disposition des bandes verrouille le coût et la capacité de l'outillage.
4. Approbation de la conception des matrices- La conception détaillée de la matrice 3D se poursuit après l'acceptation de la disposition des bandes. Examinez le fonctionnement de la station-par-station, les points d'accès pour la maintenance et toutes les fonctionnalités spéciales telles que les-capteurs intégrés ou les inserts modulaires.
5. Construction de matrices et fabrication de composants- Usinage CNC, électroérosion à fil, meulage, traitement thermique et assemblage. Cette phase prend généralement de 8 à 16 semaines selon la complexité.
6. Tests et optimisations en interne-- Le fournisseur exécute la matrice sur sa presse d'essai, mesure des échantillons de pièces et effectue des ajustements jusqu'à ce que le résultat soit conforme aux spécifications de manière cohérente.
7. Soumission d’échantillons et validation dimensionnelle- Les échantillons du premier article sont livrés avec des rapports de mesure complets (données CMM, inspection visuelle, certifications des matériaux) pour votre approbation.
8. Transfert de production et support continu- Après approbation, la matrice est expédiée à votre installation de production ou à votre tamponneur sous contrat, avec une documentation couvrant les intervalles de maintenance, les recommandations de pièces de rechange et les contacts techniques pour le dépannage.

Le délai entre la demande de renseignements et l'approbation des échantillons est généralement de 12 à 20 semaines pour une matrice progressive modérément complexe. Qu’est-ce qui détermine ce calendrier ? Nombre de stations, disponibilité de l'acier à outils, complexité du formage nécessitant des essais itératifs et - le plus souvent - retards dans l'approbation de la conception lorsque des modifications techniques surviennent en cours de-construction. Geler la conception de votre pièce avant la quatrième étape élimine le risque de planification le plus coûteux de tout le programme.

En fin de compte : choisir un fabricant de matrices progressives en fonction de la profondeur de l'ingénierie, de la qualité de la construction et du support du cycle de vie plutôt que du prix le plus bas est le moyen le plus fiable de protéger à la fois votre investissement en outillage et vos économies de production pendant la durée de vie du programme.

Foire aux questions sur l'estampage progressif

1. Quelle est la différence entre l’estampage progressif et l’estampage par transfert ?

L'emboutissage progressif maintient la pièce attachée à une bande de support à mesure qu'elle avance à travers plusieurs stations, produisant une pièce finie à chaque coup de presse à des vitesses de 100 à 600+ coups par minute. L'estampage par transfert sépare précocement le flan de la bande et le déplace mécaniquement entre les stations, à une vitesse de 30 à 60 SPM. Les matrices de transfert conviennent aux pièces plus grandes, aux emboutissages profonds et au formage multi-directionnel qui déchirerait une bande de support, tandis que les matrices progressives dominent pour les composants de petite à moyenne-pièces dans la production en grand-volume où la vitesse et le-coût par pièce comptent le plus.

2. Combien coûte l’outillage à matrice progressive ?

L'outillage à matrices progressives varie généralement de 10 000 $ pour des conceptions simples à 350 000 $ pour des outils multi-stations complexes-. Les principaux facteurs de coûts sont le nombre de postes, la complexité des matrices (formage 3D ou découpage à plat), la dureté des matériaux nécessitant des aciers à outils de qualité supérieure, les exigences de tolérance et la taille globale des matrices. Cependant, le coût par pièce-diminue considérablement avec le volume. À 500 000 pièces, une matrice de 50 000 $ n'ajoute que 0,10 $ par pièce. Le seuil de rentabilité auquel l’emboutissage progressif devient moins cher que les alternatives fabriquées se situe généralement entre 3 000 et 7 000 pièces par an pour la plupart des géométries.

3. Quels matériaux peuvent être utilisés dans l’estampage progressif ?

Les matériaux les plus courants sont l'acier laminé à froid (meilleure formabilité et coût le plus bas), l'acier inoxydable (résistant à la corrosion mais nécessite 40 -60 % de tonnage en plus), l'aluminium (léger mais sujet au retour élastique et au grippage), le cuivre (excellent pour les composants électriques) et le laiton (ductilité exceptionnelle pour les formes complexes). Les matériaux pré-plaqués comme l'acier galvanisé ou nickelé-fonctionnent également bien dans les matrices progressives. Les plages d'épaisseur pratiques s'étendent de 0,1 mm à 6 mm, la plupart des productions à grande vitesse étant concentrées entre 0,2 mm et 3 mm en fonction du type de matériau et de la géométrie de la pièce.

4. Combien de temps dure une matrice progressive avant de devoir être remplacée ?

La durée de vie des matrices varie considérablement, de 200 000 coups à plusieurs millions, en fonction de l'abrasivité du matériau estampé, de la complexité de l'opération et de la discipline de maintenance. Un cuivre mou d'estampage bien construit peut atteindre 5 à 10 millions de coups, tandis que le même design d'emboutissage d'acier inoxydable peut nécessiter une attention particulière à 500 000 coups. Une maintenance préventive basée sur le nombre de coups plutôt que sur les défaillances visibles est essentielle. L'affûtage régulier tous les 50 000 à 150 000 coups, l'inspection des broches pilotes et le remplacement des ressorts à 75 % du cycle de vie nominal prolongent considérablement la longévité des matrices par rapport aux outils fonctionnant jusqu'à la panne.

5. Quelles sont les principales règles DFM pour les pièces conçues pour l'emboutissage progressif ?

La conception la plus importante-pour-les règles de fabricabilité incluent le maintien d'un diamètre de trou minimum égal ou supérieur à l'épaisseur du matériau, le maintien d'un espacement des trous-à-d'au moins 2 fois l'épaisseur du matériau, la définition du rayon de courbure intérieur à au moins 1 fois l'épaisseur du matériau et le placement des éléments d'au moins 2 fois l'épaisseur du matériau à l'écart des lignes de pliage. La profondeur d'emboutissage doit rester inférieure à 4 - 5 fois l'épaisseur du matériau pour les emboutissages à station unique. Le respect de ces directives réduit le nombre de stations, prolonge la durée de vie des outils entre les cycles d'affûtage et réduit le coût global de l'outillage. Des fournisseurs comme YICHEN peuvent fournir des commentaires DFM pendant la phase de conception afin d'optimiser les pièces pour leurs matrices d'emboutissage progressif.
