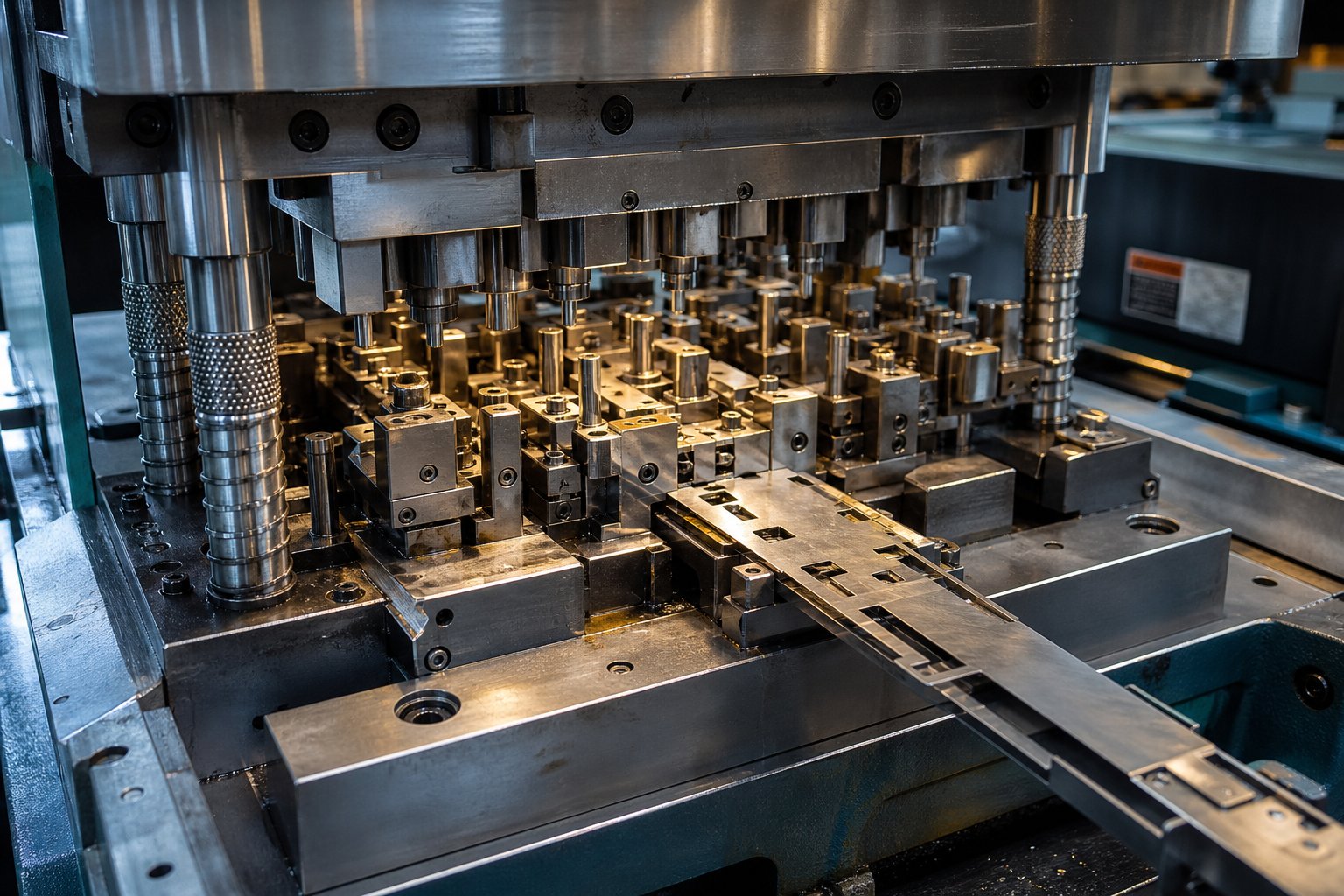

Une ingénierie de matrices d'estampage progressive qui survit à des millions de-séries

Ce qu’implique réellement l’ingénierie des matrices d’emboutissage progressif

Quand quelqu'un demande "qu'est-ce qu'un dé progressif", la réponse typique décrit un outil multi-station qui estampe des pièces à partir d'une bande métallique. Cette description est précise mais incomplète. Elle vous indique ce qui se passe à l'intérieur de la presse sans aborder la discipline d'ingénierie qui fait que tout fonctionne de manière fiable à vitesse, course après course, pendant des millions de cycles.

L'ingénierie progressive des matrices d'emboutissage consiste à concevoir des systèmes d'outillage intégrés dans lesquels chaque coup de presse fait avancer une bande métallique continue à travers une séquence planifiée d'opérations de perçage, de formage, de frappe et de découpe. Chaque station effectue une tâche distincte et la pièce finie est abandonnée à la station finale. Assez simple dans son concept. Son exécution nécessite des décisions qui se répercutent sur chaque élément du dé.

Définir l'ingénierie des matrices d'emboutissage progressif au-delà des bases

Qu’est-ce qui différencie cette discipline d’un aperçu de base du processus ? Portée. Un ingénieur de matrices progressives ne se contente pas de sélectionner les opérations -, il détermine le nombre de stations nécessaires, l'emplacement des stations inactives, la répartition des forces de formage sur le lit de la presse et la manière dont la géométrie de disposition des bandes équilibre l'utilisation des matériaux par rapport à la rigidité du support. Ils spécifient les jeux entre le poinçon-et-la matrice en fonction du comportement des matériaux, conçoivent des systèmes pilotes qui maintiennent un enregistrement au niveau du micron-et architecturent la matrice de manière à ce qu'elle puisse être entretenue sans la retirer de la presse.

Parmi tous les types de matrices d'emboutissage, les matrices progressives - composées, à transfert, à simple-coup - présentent la densité technique la plus élevée par mètre carré d'acier à outils. Chaque décision prise à une station affecte ce qui est possible en aval. Cette logique interconnectée est ce qui rend l’estampage progressif à la fois puissant et impitoyable.

Pourquoi les ingénieurs recherchent du contenu sur la conception de matrices progressives

La plupart des contenus en ligne sur l'emboutissage progressif restent au niveau de la sensibilisation : animations de processus, descriptions générales, listes des industries desservies. Les ingénieurs et les outilleurs ont besoin de quelque chose de différent. Ils ont besoin de références qui abordent la logique du séquençage des stations, les décisions de dégagement basées sur le matériau, les mécanismes d'enregistrement des bandes et la planification de la durée de vie des matrices.

L'ingénierie progressive des matrices d'emboutissage est la conception systématique d'un outillage multi-station qui transforme le stock de bandes plates en composants finis via des opérations séquencées - intégrant la logique des stations, la répartition des forces, le comportement des matériaux et l'architecture de maintenance dans un système unifié.

Cet article est écrit pour ce public : les ingénieurs qui spécifient les matrices progressives, les outilleurs qui les construisent et les responsables techniques évaluant les fournisseurs. L'accent est mis partout sur la logique d'ingénierie - le raisonnement derrière les choix de conception qui déterminent si une matrice d'estampage progressif survit à un million de-séries de production ou échoue bien avant.

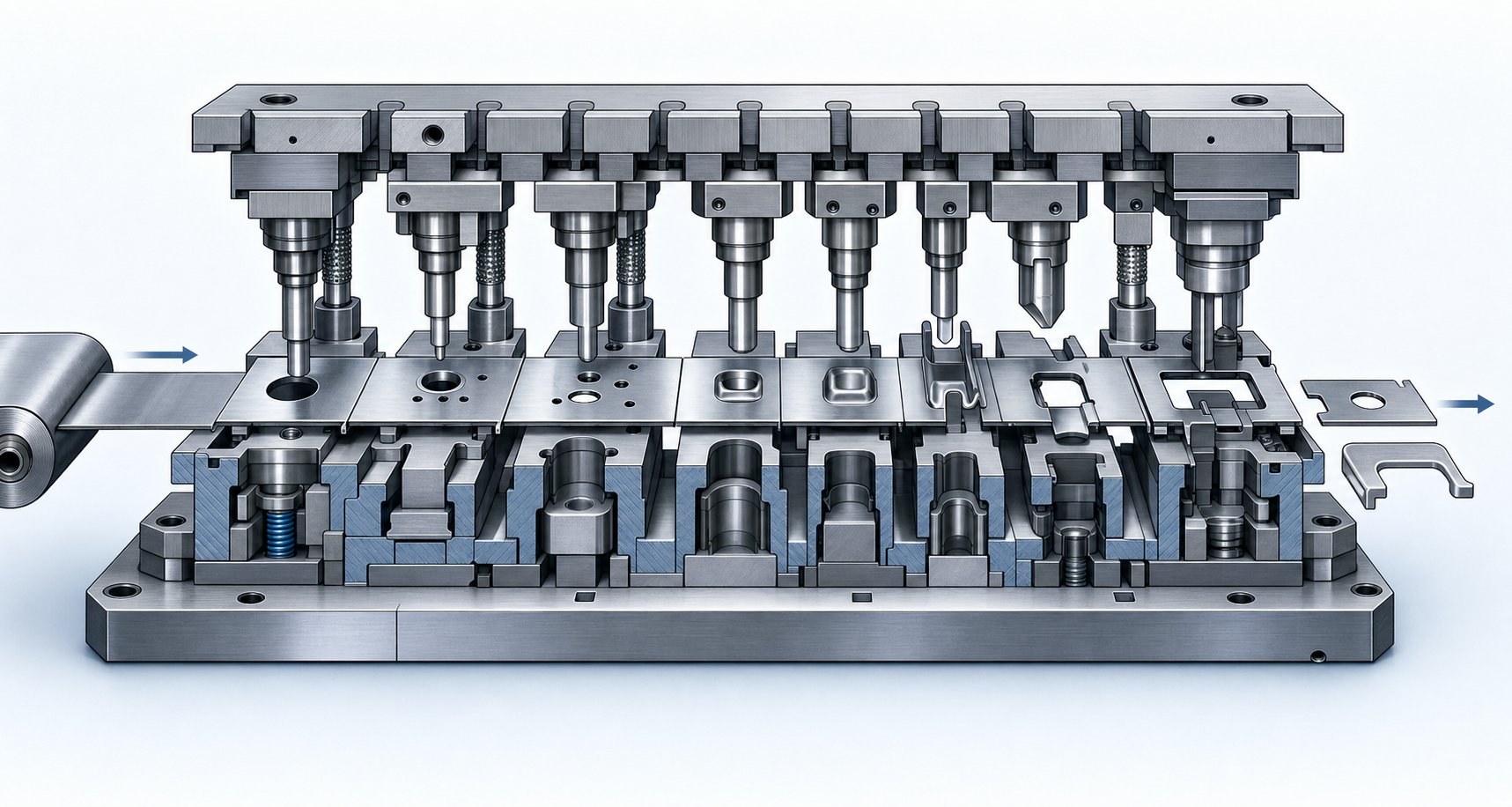

Logique de séquençage des stations qui pilote l'architecture des matrices

C'est dans le séquençage des stations que la conception progressive des matrices d'emboutissage devient un exercice intellectuel plutôt que mécanique. L'ordre dans lequel les opérations se déroulent sur les stations d'une matrice n'est pas arbitraire - ; il est régi par la physique des matériaux, les exigences d'enregistrement et les contraintes de répartition des forces. Si vous vous trompez de séquence, vous lutterez contre les problèmes de qualité pendant toute la durée de vie de l'outil.

Pensez-y de cette façon : chaque station d'unprocessus d'estampage progressifhérite de l'état de la bande de la station qui la précède. Déformez la bande trop tôt et les opérations en aval perdent leur géométrie de référence. Concentrez les forces de coupe sur un côté de la matrice et sur les pointes des vérins de presse, accélérant ainsi l'usure de manière inégale. Les décisions de séquençage s’accumulent tout au long de la progression de la bande.

Pourquoi le perçage précède la formation dans la plupart des mises en page progressives

Dans presque toutes les configurations d'outillage à matrice progressive, les opérations de perçage ont lieu avant les opérations de formage. La raison est l'enregistrement. Des avant-trous percés dans la première ou la deuxième station deviennent les éléments de référence qui localisent la bande à chaque station suivante. Les broches pilotes s'engagent dans ces trous avant chaque course, corrigeant ainsi la tolérance d'alimentation, la cambrure de la bande et la croissance thermique.

Si la formation précède le perçage, la bande sera déjà déformée au moment où vous tenterez d'établir des références de référence. Le matériau déformé se déplace de manière imprévisible -, il s'étire, s'amincit et rebondit. Percer dans une bande plate et non déformée vous donne des points de référence propres et dimensionnellement stables qui maintiennent la précision de l'enregistrement tout au long du processus d'estampage progressif.

Au-delà des pilotes, d'autres éléments percés - fentes, bords de positionnement, coupes en relief - bénéficient également d'être créés alors que le matériau est encore dans son état plat,-écroui-libre. La meilleure pratique générale consiste à créer des fonctionnalités pilotes et de référence dès le début, à répartir les charges de coupe lourdes et à effectuer un formage tridimensionnel - uniquement une fois que la bande a suffisamment de support par rapport aux références établies.

Équilibrer les forces entre les stations pour protéger la presse et la matrice

Imaginez une matrice progressive à huit-stations dans laquelle les stations 1 à 4 effectuent tout le découpage et le perçage lourds sur le côté gauche, tandis que les stations 5 à 8 gèrent la formation légère sur la droite. Le résultat ? Un moment de basculement important sur le vérin de la presse. Le centre de charge ne s'aligne pas avec le centre du vérin et la presse dévie de manière inégale.

Il s’agit d’un problème réel et mesurable. Les ingénieurs calculent les moments de basculement en multipliant la force de chaque station par sa distance par rapport à l'axe central du vérin de la presse.Magazine de formage des métauxnote que les concepteurs de matrices négligent souvent cette étape, centrant la matrice dans la presse plutôt que centrant la charge - deux choses très différentes. Les signes révélateurs d'un chargement décentré incluent des poinçons ébréchés, des boutons de matrice cisaillés, des bandes coupées inégales et des cycles de maintenance accélérés.

Pour gérer cela, les ingénieurs répartissent les charges de découpage, de perçage, de formage et de détourage de manière stratégique sur toute l'empreinte de la matrice. Parfois, cela signifie diviser une grande opération de découpage sur deux stations, ou repositionner les opérations de découpe pour contrebalancer les lourdes forces de formage sur le côté opposé. L’objectif est de maintenir la somme des moments de basculement aussi proche que possible de zéro.

Considérations sur le nombre de stations pour les géométries complexes

De combien de stations une pièce a-t-elle besoin ? La réponse dépend de la complexité de la géométrie, des exigences de tolérance et de la profondeur de formage. Une pièce plate comportant quelques trous et un seul pli peut nécessiter quatre ou cinq stations. Un connecteur complexe avec plusieurs courbures, des caractéristiques en relief et des tolérances de position serrées pourrait nécessiter 15 à 20 stations d'outillage de scène.

Les stations inutilisées - stations qui n'effectuent aucun travail sur la bande - jouent ici un rôle stratégique. Ils fournissent un espace physique entre les opérations qui autrement interféreraient les unes avec les autres. Ils ajoutent également de la stabilité à la bande dans les zones où les forces de formation pourraient provoquer une déformation ou une torsion du support. CommeLe fabricantle souligne, les stations inutilisées laissent de la place pour des sections d'outillage plus grandes et plus solides et des composants de matrice nécessaires qui ne rentreraient pas si chaque station effectuait une opération.

Plus de stations signifient également une matrice plus longue, un lit de presse plus large et plus de matière dans la bande à tout moment. Il y a toujours un compromis-entre la robustesse des processus et le coût des outils. Les ingénieurs évaluent si une station supplémentaire améliore réellement la qualité ou ajoute simplement de la complexité sans aucun avantage.

Un flux logique de séquençage typique pour un dé progressif suit ce modèle :

1. Percer des avant-trous pour établir des références de référence
2. Percez des trous, des fentes et des reliefs supplémentaires dans la bande plate.
3. Former des courbures et des formes primaires à l'aide de références établies pour l'enregistrement
4. Inventer ou calibrer les dimensions critiques jusqu'à la tolérance finale
5. Coupez l'excédent de matériau et effectuez le profilage final
6. Coupez la pièce finie de la bande de support

Chaque étape de cette séquence repose sur celle qui la précède. Les pilotes localisent la bande avant de la percer. Les reliefs percés empêchent les déchirures pendant le formage. Le formage établit la géométrie que la frappe affine. Le découpage nettoie ce qui est déformé. Et la coupure se produit en dernier car la bande de support doit maintenir la pièce stable lors de chaque opération précédente.

La logique de séquençage révèle quelque chose de fondamental à propos de l'ingénierie progressive des matrices : il ne s'agit pas seulement des opérations dont vous avez besoin -, il s'agit également de l'état dans lequel la bande doit se trouver lorsque chaque opération se produit. Cette condition dépend fortement de la manière dont le matériau de la pièce se comporte sous contrainte, ce qui introduit un ensemble totalement différent de variables techniques.

Comportement des matériaux et son impact sur les décisions de conception des matrices

Chaque décision de séquencement, chaque spécification de jeu, chaque calcul de nombre de stations renvoie finalement à une question : comment le matériau de la pièce se comporte-t-il sous charge ? L'emboutissage progressif des métaux ne se produit pas dans l'abstrait -, il se produit avec un alliage spécifique, à une épaisseur spécifique, avec des propriétés mécaniques spécifiques qui dictent ce que la matrice peut et ne peut pas faire à chaque station.

Vous remarquerez que deux pièces avec une géométrie identique mais des matériaux différents peuvent nécessiter des architectures de matrices complètement différentes. On pourrait courir dans huit stations ; l'autre pourrait en avoir besoin de douze. La raison réside dans la façon dont chaque matériau réagit à la déformation, comment il fonctionne-durcit et dans quelle mesure il rebondit lors de la formation de relâchements de pression.

Comment la résistance à la traction et la conception des stations de forme d'allongement

Les matériaux-plus résistants résistent à la déformation de manière plus agressive. Cette résistance signifie que vous ne pouvez pas pousser autant de formage dans une seule station sans risquer une déchirure, un amincissement ou une fracture. Les ingénieurs compensent en répartissant la déformation totale sur plusieurs stations, chacune appliquant un changement incrémentiel plus faible. Une pièce qui se forme confortablement en deux stations en acier à faible-carbone peut nécessiter quatre ou cinq stations en acier inoxydable.

Allongement - la volonté du matériau à s'étirer avant la fracturation - détermine le degré d'agressivité de chaque station de formage. Un matériau avec un allongement de 40 % permet des tirages plus profonds par station qu'un matériau avec un allongement de 12 %. Lorsque l'allongement est faible, les ingénieurs ajoutent des stations de décharge et des stations de repos intermédiaires pour permettre à la bande de se stabiliser entre les opérations de formage.

L’écrouissage aggrave le défi. Les aciers inoxydables austénitiques, par exemple, durcissent rapidement lors du formage. Comme le note MetalForming Magazine, le formage des aciers inoxydables nécessite environ deux fois plus de puissance de presse que l'acier doux en raison de leur taux d'écrouissage élevé - et les pressions de serrage des flans pour les nuances austénitiques peuvent atteindre trois fois celles requises par l'acier à faible teneur en carbone -. Dans les matériaux d'emboutissage progressif présentant un comportement d'écrouissage extrême-, les ingénieurs doivent évaluer si un recuit intermédiaire est pratique ou si des stations de décharge supplémentaires peuvent répartir suffisamment la déformation.

Spécifications du jeu de matrice par type de matériau

L'autorisation du punch-to-n'est pas un nombre universel que vous appliquez à tous les matériaux. Cela dépend de l'épaisseur du matériau, de la résistance à la traction et de la qualité des bords dont vous avez besoin. Si vous vous trompez de jeu, vous constaterez des bavures excessives, un mauvais état des bords, une usure accélérée du poinçon ou une traction de limace.

Pour l’emboutissage progressif de l’acier au carbone, la règle empirique traditionnelle est d’environ 10 % de l’épaisseur du matériau par côté. Cela fonctionne bien pour l'acier doux. Mais appliquez ces mêmes 10 % à l'acier inoxydable et vous obtiendrez la pire hauteur de bavure possible -, une réalité qui surprend les outilleurs habitués au travail de l'acier au carbone. Les matériaux avec un faible rapport d'élasticité-à-tension, y compris de nombreux aciers avancés à haute résistance-, nécessitent un jeu beaucoup plus important - les recherches sur les nuances AHSS montrent que des jeux allant jusqu'à 21 % par côté peuvent être nécessaires pour une capacité d'étirement optimale des bords-.

L’estampage progressif de l’aluminium présente un défi différent. Bien que l'aluminium soit plus mou, sa nature gommeuse provoque une adhérence sur les faces des poinçons, et sa résistance au cisaillement inférieure signifie que les jeux doivent être suffisamment serrés pour produire une bande de cisaillement propre sans retournement excessif. Les alliages de cuivre et de laiton à emboutissage progressif réagissent encore une fois différemment - leur formabilité varie considérablement en fonction de l'alliage et de l'état, nécessitant des ajustements de jeu qui tiennent compte de qualités de matériaux spécifiques plutôt que de règles de catégorie générales.

Direction du grain et compensation du retour élastique

Chaque feuille laminée a une direction de grain - l'orientation de sa structure cristalline établie lors du processus de laminage. Cette direction affecte directement l'endroit où les fissures se forment, la force requise par un pli et la quantité de rebond du matériau après la formation.

Le pliage dans le sens du grain (ligne de pliage perpendiculaire à la direction de laminage) produit un pliage plus solide qui tolère des rayons plus serrés. Le pliage dans le sens du grain (ligne de pliage parallèle au sens de laminage) crée un pliage plus faible, sujet aux fissures sur le rayon extérieur, en particulier aux petits rayons. CommeLe fabricantexplique que les matériaux à grains plus petits-sont moins sujets à la séparation et à la fissuration des grains, et maintiennent une limite d'élasticité plus constante -, faisant de la qualité des matériaux une spécification technique légitime, et non seulement une variable d'approvisionnement.

Pour les ingénieurs de matrices progressives, la direction du grain doit être spécifiée au stade de la conception car elle détermine l'orientation de la bande sur la bobine. Si les courbures critiques doivent être transversales au fil pour résister aux fissures, la bande doit être fendue à partir de la bobine principale dans la bonne orientation. Cette décision est prise avant que l’acier ne soit coupé pour la matrice.

Le retour élastique dans les matrices progressives n'est pas un-problème de station unique -, c'est un problème cumulatif. Chaque station de formage contribue à la déviation angulaire qui s'étend aux stations suivantes.Spécialistes de la simulation chez AutoFormsoulignez que le retour élastique évolue à mesure que la feuille progresse dans la série de stations de formage et de détourage, et que les stratégies de compensation doivent tenir compte de la façon dont le retour élastique de chaque station interagit avec le suivant. Les ingénieurs se plient excessivement dans les stations de formage pour anticiper la récupération élastique, mais l'angle de pliage excessif dépend des propriétés du matériau, du rayon de courbure, de l'orientation des grains et de ce qui se passe en aval.

Le tableau ci-dessus illustre pourquoi les ingénieurs de puces progressistes ne peuvent pas concevoir une architecture de puce unique et échanger librement des matériaux. Chaque type de matériau déplace l'ensemble de l'équation technique -, du nombre de stations dont vous avez besoin aux dégagements que vous spécifiez, en passant par l'agressivité avec laquelle vous pouvez trop vous plier pour compenser le retour élastique. Ces propriétés déterminent également quels aciers à outils et quels traitements de surface survivront à l'usure abrasive ou adhésive que chaque matériau inflige aux composants de la matrice -, une question qui exige son propre ensemble de décisions techniques.

Sélection d'acier à outils et traitement thermique pour matrices progressives

Le matériau de la pièce à usiner dicte les forces et les jeux. Mais ces forces agissent sur quelque chose : les poinçons des outils, les inserts de matrice et les sections de formage qui entrent en contact avec la bande des millions de fois. La composition de ces composants et la manière dont ils sont traités thermiquement-déterminent si une matrice d'emboutissage fournit des pièces cohérentes pour une campagne de production complète ou si elle se dégrade de manière imprévisible après une fraction de sa durée de vie prévue.

Cela ressemble à un simple problème de correspondance de matériaux-à- ? Ce n'est pas le cas. Différentes stations au sein d’un même outil progressif et d’une même matrice subissent des mécanismes de défaillance totalement différents. Un poinçon perçant supporte un cisaillement abrasif. Un insert de formage absorbe les charges d'impact répétées. Une station de dessin combat le grippage adhésif. Spécifier une seule nuance d'acier sur l'ensemble de la matrice -, une pratique que certains magasins utilisent encore par défaut -, ignore ces différences et garantit que certaines stations sont surconstruites tandis que d'autres sont sous-spécifiées.

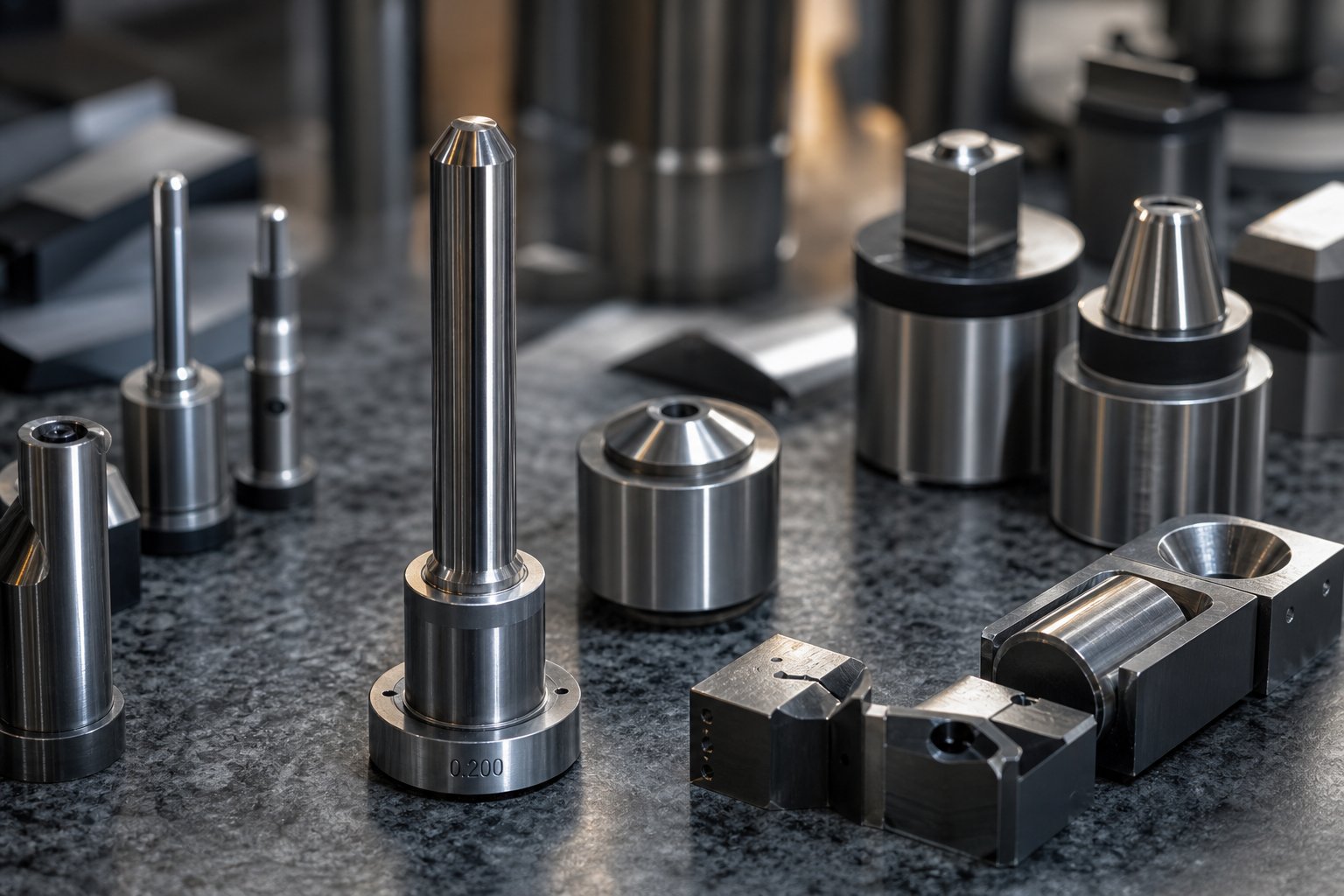

Nuances d'acier à outils pour poinçons par rapport aux blocs matrices

Chaque station d'une filière progressive est confrontée à un mécanisme d'usure dominant, et comprendre lequel détermine la défaillance est la première étape dans la sélection de la bonne nuance.

Les stations de perçage et de découpage subissent une usure abrasive - le tranchant grince contre le matériau de la pièce à chaque coup, perdant progressivement son profil. Pour ces outils de poinçonnage des métaux, la résistance à l’usure est la priorité. Les stations de formage, en revanche, voir chargement par impact et fatigue - l'acier doit absorber les chocs cycliques sans se fissurer. Les stations d'emboutissage et de frappe sont souvent confrontées à l'usure de l'adhésif (grippage), où le matériau de la pièce se transfère sur la surface de l'outil et s'accumule au fil du temps.

Ces différentes exigences correspondent à différentes catégories d’aciers à outils :

Aciers à trempe à l'air-(A2, D2) :Les bêtes de somme-à usage général. L'A2 offre un bon équilibre entre résistance à l'usure et ténacité, ce qui en fait un choix solide-pour les séries de production modérées. Le D2 augmente considérablement la résistance à l'usure, mais perd en ténacité - ; il peut s'écailler dans les stations soumises à de forts impacts ou lors de la coupe de matériaux à haute résistance-. CommeMagazine de formage des métauxRemarques, le D2 est plus fragile et peut s'écailler dans les applications de formage agressives.

Aciers rapides-(M2, M4, SKH9) :Lorsque la résistance à l'abrasion doit aller plus loin sans recourir au carbure, les aciers rapides- comblent l'écart. Leur teneur en vanadium et en carbure de tungstène résiste à la dégradation des bords aux températures élevées générées lors de l'emboutissage. M4 en particulier a gagné en popularité pour les poinçons d'outillage dans les matrices progressives utilisant des matériaux en acier inoxydable ou AHSS - qui détruisent rapidement les bords en acier à outils conventionnels. Pour les poinçons et les inserts, les-aciers rapides-traités thermiquement selon HRC 60-62 préservent l'intégrité des bords tout au long de millions de cycles de production à grande vitesse.

Aciers en poudre-métallique (PM) (CPM 10 V, CPM 3 V) :Ceux-ci offrent la meilleure combinaison de résistance à l'usure et de ténacité utilisable pour les matrices d'emboutissage à grand volume-. Le CPM 10V offre une rétention exceptionnelle des bords lors des opérations de perçage, tandis que le CPM 3V met l'accent sur la résistance aux chocs pour les stations de formage. La répartition plus fine et plus uniforme du carbure dans les aciers PM signifie qu'ils résistent mieux à l'écaillage que les aciers conventionnels de dureté comparable.

Plaquettes en carbure :Pour les applications les plus exigeantes - nombres de coups très élevés, matériaux de pièce extrêmement abrasifs ou bavures -caractéristiques critiques - les inserts en carbure de tungstène offrent une durée de vie qu'aucun acier à outils ne peut égaler. Le compromis-est la fragilité, le coût et la difficulté d'usinage. Le carbure fonctionne mieux dans les stations soumises à des charges de compression pures et à des forces latérales minimales.

La tendance en matière d'ingénierie progressive des matrices s'est orientée de manière décisive vers une construction à matériaux mixtes-. Comme le dit un responsable d'atelier d'outillage expérimenté : « L'époque où l'on utilisait un seul acier à outils sur toute la matrice est révolue. » Les matrices d'estampage modernes utilisent M4 pour couper les poinçons, A2 ou S7 pour les blocs de matrice, S7 pour les stations de formage où le risque de fracture est le plus élevé et le carbure lorsque le contrôle des bavures l'emporte sur les considérations de coût.

Traitement thermique et ingénierie de surface pour la longévité des matrices

Choisir la bonne nuance d’acier ne représente que la moitié de l’équation. La façon dont cet acier est traité thermiquement-détermine où il se situe sur le spectre de dureté-par rapport à-spectre de ténacité - et un mauvais équilibre crée des défaillances prévisibles.

Imaginez un poinçon de perçage durci à HRC 64 pour une rétention maximale des bords. Il maintient magnifiquement un bord tranchant - jusqu'à ce qu'il rencontre une limace qui ne se dégage pas proprement ou un désalignement de la bande qui crée une charge latérale. Le punch s’ébrèche parce qu’il n’a pas la solidité nécessaire pour absorber un stress inattendu. À l'inverse, un insert de formage laissé à HRC 56 pour la ténacité peut survivre indéfiniment aux charges d'impact, mais les "champignons" - ses surfaces de travail se déforment plastiquement sous des compressions répétées, dérivant hors tolérance.

Les ingénieurs de matrices expérimentés ciblent les plages de dureté en fonction de la fonction de la station : les poinçons de perçage exécutent généralement un HRC 60-62, des inserts de formage HRC 58-60 et des plaques de support structurelles HRC 58-60 pour plus de rigidité. Ce ne sont pas des nombres arbitraires : ils représentent le point où le mode de défaillance principal de chaque composant est contrôlé sans inviter son mode de défaillance secondaire.

Les traitements de surface ajoutent une autre couche d'ingénierie, mais ce sont des décisions liées à des exigences spécifiques en matière de matériaux et de volume - et non des solutions universelles appliquées à tout :

Nitrurationdiffuse de l'azote dans la surface de l'outil pour créer un boîtier durci. Il est appliqué à des températures relativement basses (800-1 000 degrés F pour la nitruration au plasma) et ne modifie pas de manière significative les dimensions de l'outil.Le fabricantidentifie la nitruration comme un choix pratique pour les tampons nécessitant une protection modérée dans des applications à faible volume-sans la complexité des processus plus avancés.

Revêtements PVD(TiN, TiCN, AlTiN, CrN) déposent des couches minces et dures à des températures inférieures à 1 000 degrés F - suffisamment basses pour que l'acier à outils de base ne ramollisse pas ou ne change pas de dimensions pendant l'application. Les revêtements PVD excellent dans la réduction du frottement et dans la résistance à l'usure des adhésifs, ce qui les rend précieux pour les stations de formage qui luttent contre le grippage. Parce qu'ils ne modifient pas les dimensions de l'outil, ils sont également pratiques pour les poinçons de coupe à tolérance serrée-où le meulage après-revêtement n'est pas réalisable.

Processus de diffusion thermique (TD)crée une couche de carbure de vanadium à environ 1 800 degrés F - extrêmement dure et résistante à l'usure-, mais la température élevée modifie la structure cristalline et les dimensions de l'outil. Les ingénieurs doivent concevoir des changements dimensionnels post-après traitement et, comme le notent les spécialistes des revêtements, le processus peut provoquer des fissures dans les zones vulnérables présentant des caractéristiques pointues ou des concentrations de contraintes. Le revêtement TD fonctionne mieux pour les outils dotés de géométries robustes et fonctionnant avec des volumes très élevés pour lesquels une compensation dimensionnelle est prévue dans la conception d'origine.

L'arbre de décision technique pour le traitement de surface suit la même logique que la sélection des matériaux de base : quel mécanisme d'usure domine, quel volume justifie le coût et quelles contraintes dimensionnelles existent ?

• Nombre d'accès attendu :Les tirages à faible-volume (inférieurs à 100 000) justifient rarement les aciers PM ou les revêtements avancés. Les campagnes à volume élevé-(1 million+) en exigent des intervalles de maintenance prévisibles.
• Abrasivité du matériau de la pièce à usiner :L'acier inoxydable et l'AHSS détruisent les bords plus rapidement que l'acier doux -, ce qui nécessite des aciers plus durs ou des surfaces revêtues pour maintenir des intervalles d'affûtage acceptables.
• Type d'exploitation de la station :Les postes de découpe privilégient la résistance à l’usure. Les stations de formage donnent la priorité à la ténacité et à la résistance au grippage. Chacun exige des combinaisons d’acier et de traitement différentes.
• Objectifs d’intervalle de maintenance :Si le calendrier de production permet des tirages tous les 50 000 coups pour l'affûtage, des aciers modérés suffisent. Si l'objectif est de 200 000+ courses entre les opérations de maintenance, des aciers PM avec revêtements PVD deviennent nécessaires.
• Contraintes budgétaires :Les aciers PM et les inserts en carbure coûtent plus cher au départ, mais le coût du cycle de vie -, y compris la fréquence d'affûtage, les temps d'arrêt des presses, les taux de rebut et les pièces de rechange -, favorise souvent les matériaux de qualité supérieure-.

Le calcul des coûts mérite d'être recadré : il ne s'agit pas du prix de l'acier à l'achat, mais de ce qu'il fournit tout au long de la campagne de production. Un poinçon CPM 10V qui double la durée de vie de l'outil entre les affûtages et élimine les arrêts de presse imprévus surpassera un poinçon D2 qui coûte un tiers plus cher mais nécessite deux fois plus d'attention de maintenance. Cette perspective du cycle de vie est exactement ce qui différencie une matrice d'emboutissage bien conçue d'une matrice qui est simplement construite - et c'est la même réflexion qui détermine la façon dont les outils de simulation modernes valident ces décisions matérielles avant qu'un acier ne soit commandé.

Simulation CAO/FAO et flux de travail modernes de conception de matrices progressives

La sélection des aciers à outils et des revêtements appropriés est une décision cruciale -, mais comment valider que ces choix fonctionneront comme prévu avant d'investir des centaines de milliers de dollars dans l'acier usiné ? On ne construit pas un dé et de l'espoir. Vous le simulez. Le développement progressif des outils modernes a déplacé les travaux d'ingénierie les plus lourds de la presse d'essai vers l'écran d'ordinateur, où l'analyse du formage, la prédiction du retour élastique et la logique de progression des bandes peuvent être testées de manière itérative pour une fraction du coût et du temps.

Ce changement n’est pas un luxe réservé aux grands équipementiers. Les ingénieurs en matrices progressistes des ateliers de toutes tailles utilisent désormais des flux de travail basés sur la simulation qui détectent les problèmes des mois avant le cycle d'une machine d'estampage. Le résultat ? Moins d'itérations d'essai, moins de retouches et des matrices qui atteignent plus rapidement les objectifs de production.

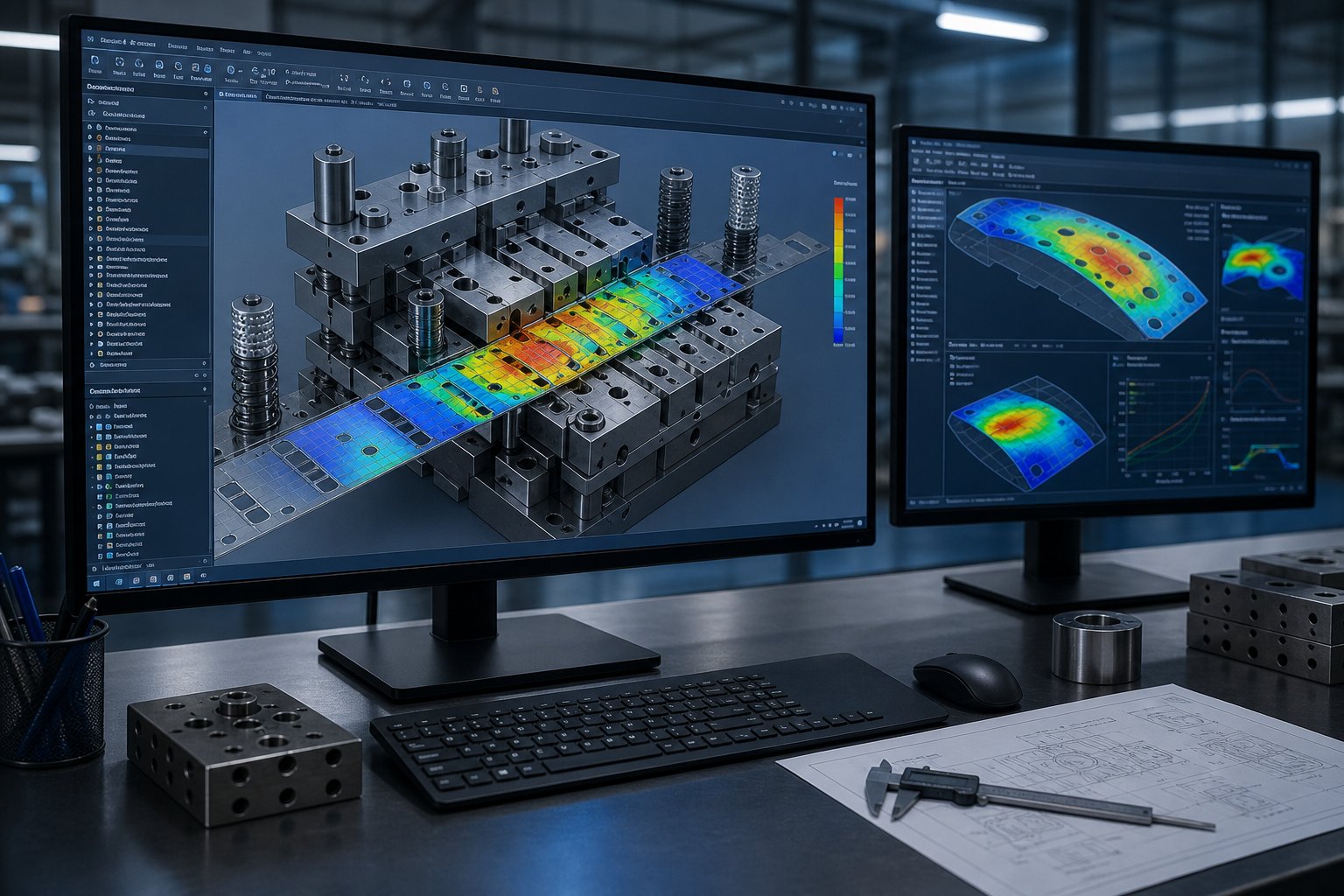

FEA-Analyse de formage pilotée par FEA et simulation de disposition de bandes

L'analyse par éléments finis permet aux ingénieurs de soumettre une bande virtuelle aux conditions de formage exactes qu'elle rencontrera dans une presse à matrice progressive - station par station, course par course. Le logiciel discrétise la tôle en milliers d'éléments, applique les propriétés de matériau définies et calcule la manière dont chaque élément répond aux forces du poinçon, de la matrice et du tampon à chaque station.

Qu’est-ce que cela révèle ? Zones d’amincissement du matériau où les fractures pourraient s’initier. Motifs de rides où les contraintes de compression déforment la feuille. Risques de fendage dans des rayons étroits ou à proximité d'éléments percés. Tout cela est visible avant que l'acier ne soit découpé pour la matrice.

Des outils tels que Logopress ProgSim - qui utilise la technologie de résolution AutoForm - agissent comme des presses d'essai virtuelles spécialement personnalisées pour les concepteurs de matrices progressives travaillant avec des emboutissages de petite et moyenne taille-. Le logiciel reconnaît les poinçons de découpe et de formage directement à partir de la disposition de la bande, ajuste automatiquement les forces de pression du tampon lorsqu'il détecte un froissement et fournit des informations sur le tonnage de formage à chaque station. Le temps d'installation et d'exécution varie de quelques minutes pour les petites matrices à quelques heures pour les assemblages multi-stations plus grands.

La simulation de disposition des bandes remplit une fonction parallèle : optimiser la façon dont les pièces s'emboîtent dans la largeur de la bobine pour maximiser l'utilisation du matériau. Les ingénieurs peuvent faire pivoter les ébauches, ajuster le pas et évaluer numériquement différentes configurations de supports. CommeRapports d'ingénierie de la ligne centrale, l'utilisation d'un logiciel de simulation pour l'estimation de la taille des flans et l'imbrication pendant la phase de devis permet d'économiser d'avance les coûts de matériaux - "Gagner ce petit peu de matériau supplémentaire sur le terrain est énorme." Pour une presse d'emboutissage progressive traitant des millions de pièces, même une amélioration de 2 à 3 % de l'utilisation des matériaux se traduit par des économies significatives sur la campagne de production.

Prédiction et compensation du retour élastique dans le prototypage numérique

Le retour élastique - la récupération élastique qui déforme une pièce formée dès que la force de presse se relâche - est l'un des problèmes les plus difficiles de l'ingénierie progressive des matrices. Il ne s'agit pas d'une seule correction que vous appliquez une seule fois ; il se compose de plusieurs stations de formage et la compensation requise à la station 6 dépend de ce qui s'est passé aux stations 3, 4 et 5.

La simulation change la donne ici. Au lieu de construire une matrice, de découvrir que les brides s'ouvrent de 4 degrés, de meuler la courbure excessive de l'outillage, de réexécuter et d'itérer physiquement, les ingénieurs peuvent prédire numériquement le retour élastique et compenser avant le début de l'usinage. Un logiciel avancé comme AutoForm calcule la forme du retour élastique après chaque station de formage etcompense dans la direction opposée- souvent supérieur au montant du retour élastique d'origine, car la relation est rarement de 1:1.

Le facteur clé déterminant la sévérité du retour élastique est la combinaison de la limite d'élasticité et de la résistance à la traction d'un matériau. Lorsque ces valeurs sont proches les unes des autres (par exemple, YS=420 MPa, TS=480 MPa), l'amplitude du retour élastique se détériore considérablement. Les pièces 3D complexes utilisant des matériaux à haute résistance- peuvent présenter des distorsions supérieures à 4 mm sur les brides si elles ne sont pas compensées. Le prototypage numérique permet aux ingénieurs d'effectuer des itérations sur les angles de courbure excessive, les pressions des tampons et les géométries de forme à travers des dizaines d'essais virtuels en quelques heures plutôt qu'en semaines d'essais physiques.

Pour une presse d'estampage utilisant des composants AHSS ou en acier inoxydable, cette fonctionnalité n'est pas facultative -, elle est essentielle. Les essais physiques-et-les erreurs avec des matériaux à haute résistance-brulent les budgets et les délais d'essai à un rythme alarmant. La simulation effondre ce cycle.

De la simulation à l'électroérosion à fil et à l'usinage CNC

Les simulations de formage validées n'éclairent pas seulement les décisions - : elles alimentent directement les programmes d'usinage. Les flux de travail CAO/FAO modernes créent une chaîne paramétrique depuis la disposition des bandes en passant par les modèles individuels de poinçonnage et d'insertion de matrice jusqu'aux parcours d'outils CNC et aux programmes d'électroérosion par fil qui produisent ces composants. Modifiez un angle de pliage excessif dans la simulation, et ce changement se propage à travers la géométrie du poinçon, le profil d'ouverture de la matrice et le code d'usinage correspondant.

Ce lien paramétrique est important car le développement progressif des matrices ne se fait jamais en une seule passe. La simulation révèle un risque d'amincissement, l'ingénieur ajuste un rayon,-exécute à nouveau l'analyse, confirme le correctif et met à jour le modèle de matrice. Dans les flux de travail plus anciens, chacune de ces modifications nécessitait des mises à jour manuelles sur des dizaines de dessins et de programmes d'usinage. Dans un système paramétrique, la mise à jour est automatique. Comme l'ont constaté les concepteurs de matrices de Metalstamp, "revenir en arrière et apporter une modification au modèle 3D change tout -, y compris les dessins 2D qui ont été créés". Les outilleurs-ajusteurs produisent la matrice exactement comme conçue, et cela fonctionne - car la conception a déjà été validée virtuellement.

La technologie des servopresses ajoute une autre dimension de simulation. Contrairement aux presses mécaniques conventionnelles avec des profils de course fixes, les presses à estamper progressives à servo-permettent un mouvement de coulissement programmable - à vitesse variable, un maintien au point mort bas et des impulsions inversées pour la libération du matériau. Les ingénieurs peuvent simuler l’impact de ces profils de mouvement personnalisés sur les résultats de formage dès la phase de conception, optimisant ainsi la cinématique de la presse avant même que la matrice n’entre dans la presse. Le résultat est un meilleur flux de matière, une charge d'impact réduite et une durée de vie prolongée de la matrice - avantages qui ne se manifestent que lorsque le mouvement de la presse est considéré comme faisant partie du système d'ingénierie de la matrice, et non comme une contrainte fixe.

La validation de conception basée sur la simulation-réduit le temps d'essai en détectant numériquement les échecs de formage, les écarts de retour élastique et les problèmes de progression - avant l'usinage de tout acier à outils -, compressant ainsi ce qui nécessitait autrefois des semaines d'itération physique en jours d'analyse virtuelle.

La progression de la simulation à la production représente un changement fondamental dans la façon dont les matrices progressives arrivent sur la presse. L'essai virtuel ne remplace pas entièrement l'essai physique -, il élimine les erreurs grossières et limite l'essai physique à des ajustements précis. Les concepteurs de matrices comme ceux de Centerline Engineering utilisent désormais la simulation « dès le départ », en commençant par le devis et en continuant jusqu'à la validation finale. La matrice arrive à l'essai déjà compensée pour le retour élastique, déjà équilibrée pour les forces de formage et déjà optimisée pour l'utilisation du matériau.

Pourtant, la simulation ne valide que ce que l’ingénieur conçoit dans l’outil. Il peut confirmer qu'une station de formage ne fissurera pas le matériau, mais il ne peut pas vous dire si cette station de formage doit exister en premier lieu - ou si la géométrie de la pièce elle-même doit être modifiée pour être productible en volume. Ce jugement appartient à l'ingénieur d'usinage qui évalue la fabricabilité, et c'est une conversation qui a lieu avant même le début de la simulation.

Conception pour la fabricabilité du point de vue de l'ingénieur en matrices

Lorsqu'une conception de pièce arrive sur le bureau d'un ingénieur d'usinage, la première question n'est pas « pouvons-nous tamponner cela ? » La question est : "Pouvons-nous tamponner ceci de manière fiable à 200 coups par minute pour un million de frappes sans que l'outillage ne s'autodétruise{{1} ?" Cette distinction est au cœur du DFM pour l’emboutissage de précision. Les caractéristiques qui semblent bonnes sur un écran de CAO peuvent se traduire par des poinçons trop fins pour survivre, des dégagements trop serrés pour être maintenus ou des opérations de formation qui combattent la physique des matériaux à chaque coup.

Les commentaires DFM d'un ingénieur d'usinage ne sont pas un retour en arrière -, c'est la couche de traduction entre la fonction de la pièce et la réalité de l'outillage. Plus cette conversation aura lieu tôt, moins les compromis finiront par être mis en œuvre.

Distances minimales de la bande et contraintes de résistance au poinçonnage

Imaginez une pièce avec deux trous ronds espacés de seulement 0,5 mm dans un acier de 1,0 mm d'épaisseur. Les poinçons en tôle nécessaires pour percer ces trous nécessiteraient entre eux une bande d'acier plus fine que le matériau lui-même. Sous des millions de cycles de charges de compression et latérales, cette toile se fissure. Les coups se dévient les uns vers les autres. La qualité des bords se dégrade et les intervalles de maintenance s'effondrent.

C'est pourquoi des règles minimales du Web existent. La directive générale DFM spécifie que l'âme matérielle entre deux éléments - ou entre un élément et un bord - doit être au moins 1,0 à 2,0 fois l'épaisseur du matériau. En dessous de ce seuil, vous demandez à l'outillage de faire quelque chose qu'il ne peut pas supporter à la vitesse de production.

La section transversale de poinçonnage-suit la même logique. Pour perforer la tôle de manière fiable, le poinçon doit avoir une section transversale suffisante-pour résister à la force de flambage générée lors du cisaillement. En règle générale : le diamètre minimum du poinçon ne doit pas être inférieur à l'épaisseur du matériau pour les trous ronds dans l'acier doux, et doit augmenter pour les matériaux à résistance plus élevée-. Les fentes et les éléments non-circulaires sont plus contraints car leur section transversale la plus étroite-gouverne la résistance. Lorsque les caractéristiques tombent en dessous de ces seuils, l'ingénieur en matrices évalue la répartition de l'opération sur plusieurs stations - en perçant une partie de la caractéristique à une station et en la complétant à une autre - ou demande une modification de conception.

Exigences de dégagement de courbure et considérations relatives à l'angle de dépouille

Les courbures dans les emboutissages de métaux de précision progressive ne se produisent pas de manière isolée. Ils interagissent avec les entités, arêtes et autres courbures adjacentes. Sans relief approprié, le matériau à l'extrémité d'une ligne de pliage se regroupe, se déchire ou produit une hauteur de bride imprévisible. Relief de pliage - une petite encoche ou découpe à chaque extrémité de la ligne de pliage - donne au matériau la possibilité de se déformer sans contrainte.

Les rayons de courbure eux-mêmes doivent respecter les limites matérielles. Le rayon de courbure interne doit être au moins 1,0 à 1,5 fois l'épaisseur du matériau pour la plupart des tôles. Allez plus petit et vous sollicitez les fibres externes au-delà de leur limite de rupture -, en particulier lors d'une flexion parallèle à la direction du grain. CommeLe fabricant explique, le cintrage longitudinal (dans le sens du fil) augmente considérablement le rayon intérieur minimum requis par rapport au cintrage transversal. Pour les tôles d'acier d'une épaisseur comprise entre 0,5 et 0,8 pouces, le rayon minimum peut passer de 2,5T pour les virages transversaux à 3,75T pour les virages longitudinaux.

Les ingénieurs matrices évaluent ces relations par rapport aux légendes de tolérance de la pièce. Un pliage spécifié à un rayon de 0,5 T dans un matériau à haute résistance-courbé dans le sens du grain n'est pas seulement agressif - c'est un problème de durée de vie de l'outil-. La matrice fissurera la pièce par intermittence, générant des rebuts qui augmentent à mesure que l'insert de formage s'use. La réponse DFM : demandez un rayon plus grand, réorientez la pièce par rapport au grain ou ajoutez une station de formage qui pré-marque la ligne de pliage.

Conception de bandes porteuses et optimisation de leur utilisation

La bande de support - le matériau reliant les progressions de pièces individuelles à mesure qu'elles se déplacent dans la matrice - est une ferraille par définition. Mais c'est de la ferraille technique. Sa largeur, ses connexions de bande et son pas de progression équilibrent deux objectifs concurrents : minimiser le gaspillage de matériau et maintenir une rigidité de bande suffisante pour une alimentation fiable et rapide.

Un support solide fonctionne pour la coupe et le pliage de base où la bande reste plate partout. Mais les pièces impliquant un formage en profondeur, un emboutissage ou un gaufrage nécessitent un support en bande extensible qui permet au métal de circuler librement sans déformer le pas entre les pièces. Le support doit également résister à la force horizontale d'alimentation - environ 10 % du poids total de la bande par progression - sans flambage. Trop étroit et il se plie pendant la tétée. Trop large et vous gaspillez du matériau à chaque passage tout au long du cycle de production.

Pour les pièces métalliques découpées à l'emporte-pièce en grand volume, même de petites améliorations dans l'utilisation des bandes sont considérables. Les ingénieurs optimisent le pas (la distance entre les répétitions des pièces), évaluent si les pièces peuvent s'emboîter ou tourner pour un emballage plus serré et déterminent la largeur minimale du support qui maintient la stabilité de l'alimentation. Chaque millimètre de largeur de support inutile multiplié par des millions de courses représente un coût matériel réel.

Le feedback DFM commun fourni par les ingénieurs lors de l'évaluation d'une nouvelle conception de pièce comprend généralement :

• Ajustements de l'espacement des fonctionnalités - écartant les trous ou les découpes pour répondre aux exigences minimales en matière de bande et protéger la longévité du poinçon
• Modifications du rayon - augmentant les rayons de courbure pour éviter les fissures et réduire les forces de formage, en particulier là où la direction du grain est défavorable
• Demandes d'assouplissement de tolérance - identifiant les dimensions pour lesquelles des légendes plus strictes-que-nécessaires forcent des stations de frappe ou de dimensionnement supplémentaires qui augmentent le coût de la matrice sans avantage fonctionnel
• Spécifications de direction du grain - définissant l'orientation de la bande par rapport aux courbures critiques pour éviter les fissures et réduire la variabilité du retour élastique
• Ajouts de fonctionnalités de relief - spécifiant les reliefs de courbure, les rayons d'encoche et les-fentes de soulagement des contraintes qui empêchent la déchirure lors du formage à grande vitesse-

Chacune de ces recommandations renvoie à une contrainte d'outillage spécifique : résistance du poinçon, durée de vie de la matrice, stabilité de la bande ou répétabilité du processus. L'examen DFM de l'ingénieur d'usinage est en fin de compte une évaluation de la longévité - ce qui doit changer dans la conception de la pièce afin que l'outillage puisse fournir des emboutissages métalliques de précision et progressifs et cohérents sur tout le volume de production prévu, sans dégradation.

Même avec un DFM parfait, une filière progressive ne produit des pièces précises que si la bande arrive à chaque station exactement dans la bonne position. Cette précision de positionnement dépend d'un système mécanique si fondamental qu'il est facile de sous-estimer : les broches pilotes qui réenregistrent la bande à chaque course.

Mécanique pilote et précision de progression de la bande

Une filière progressive peut avoir des stations parfaitement séquencées, des jeux idéaux et des aciers à outils optimisés - tout en produisant des déchets si la bande n'est pas positionnée correctement à chaque course. Les broches pilotes sont le mécanisme qui ferme la boucle de précision. Ils réenregistrent la bande à chaque station, compensant ainsi l'imprécision inhérente au système d'alimentation d'emboutissage, le cambrage de la bande, la dilatation thermique et l'erreur de progression cumulative. Dans un dé progressif fonctionnant à 300+ coups par minute, les pilotes constituent la dernière ligne de défense de position avant que les coups de poing n'attaquent le matériau.

L'enregistrement de la bande semble simple : l'avance fait avancer la bande d'un pas, les pilotes entrent dans les trous, la bande est localisée. En pratique, les tolérances impliquées sont suffisamment strictes pour que de petites erreurs d'ingénierie dans la conception pilote ou dans le timing produisent des erreurs de composition sur l'ensemble de la matrice.

Ingénierie du diamètre pilote et du jeu pour la précision de l'enregistrement

Les broches pilotes ne tombent pas simplement dans les trous. Ils corrigent activement la position de la bandelette. Le système d'alimentation avance la bande à peu près au bon endroit - généralement en quelques millièmes de pouce - et les pilotes effectuent le positionnement précis. Cela signifie que le dégagement du pilote-au-trou détermine le degré de correction disponible et la précision avec laquelle la bande est placée.

Selon MetalForming Magazine, les pilotes sont généralement dimensionnés avec un dégagement de 0,0005 à 0,001 pouces par rapport aux trous pilotes, en fonction du type et de l'épaisseur du matériau. Cette plage de dégagement est délibérément étroite - suffisamment lâche pour permettre au pilote d'entrer sans forcer la bande, mais suffisamment serrée pour que la bande ne puisse pas bouger une fois assise.

La géométrie du nez compte autant que le diamètre. Le nez conique d'une goupille pilote remplit deux fonctions : il guide latéralement la bande dans la vraie position lorsque la presse descend, et il pénètre dans le trou avant que le diamètre de positionnement complet ne s'engage. Cette entrée conique signifie que la pointe pilote entre en contact avec la bande avant que les lève-matrices d'estampage ne la libèrent complètement -, créant un bref chevauchement où la bande est soutenue simultanément par le système d'alimentation et le nez pilote.

La longueur du pilote est un exercice d’équilibre. Les pilotes doivent être suffisamment longs pour pénétrer dans la bande avant que d'autres poinçons ne s'engagent et avant que la face du dévêtisseur n'entre en contact avec la matrice inférieure. Mais une longueur excessive crée son propre problème - : un pilote trop long peut se coincer dans le trou ou tirer la bande vers le haut lors de l'ouverture de la matrice. Les ingénieurs spécifient la longueur pilote par rapport aux exigences de synchronisation de la matrice : la pointe pilote doit pénétrer dans la bande à l'angle de manivelle exact où se produit la libération de l'alimentation, et le diamètre de positionnement doit être en place avant le début de toute découpe ou formage.

Échecs d’enregistrement courants et solutions d’ingénierie

L'échec d'enregistrement le plus courant dans les matrices progressives n'a rien à voir avec les pilotes eux-mêmes -c'est le timing de levage de l'alimentation-rouleau. Si les rouleaux d'alimentation agrippent toujours la bande lorsque le diamètre de positionnement du pilote entre dans le trou, le système d'alimentation combat les pilotes. Le résultat :-usure des pilotes unilatérale, trous pilotes allongés, claquement audible lorsque les pilotes s'engagent et erreurs de progression qui s'aggravent à des vitesses plus élevées.

La séquence de synchronisation correcte nécessite que l'alimentation fasse avancer la bande, puis la pointe pilote pour entrer dans le trou, puis le rouleau d'alimentation pour soulever (libérer la bande), et enfin le diamètre complet du pilote pour asseoir et localiser la bande. Pour les matrices utilisant des élévateurs de matrices d'estampage qui soulèvent la bande de la surface de la matrice, la fenêtre de synchronisation se rétrécit davantage - le rouleau d'alimentation doit rester ouvert jusqu'à ce que les élévateurs atteignent le sommet de leur course avec les pilotes toujours engagés. Comme l'expliquent les spécialistes du timing d'alimentation, une fermeture incorrecte des rouleaux peut emprisonner du matériau supplémentaire entre la matrice et l'alimentateur, poussant la bande vers l'avant lorsque les pilotes se désengagent et créant des progressions excessivement longues.

La distorsion du trou pilote pendant le formage est un problème plus subtil. Lorsqu'une opération d'étirage ou de formage profond-tire le matériau vers l'intérieur, il déplace la bande de support - et tous les avant-trous situés à proximité de cette zone de formage se déforment avec elle.Comme l'explique le fabricant, l'étirage dans une matrice progressive sans support de bande extensible correctement conçu provoque le déplacement des avant-trous à mesure que le matériau s'écoule vers l'intérieur. La solution est une conception de support qui dissocie les emplacements des avant-trous des zones de formation - à l'aide de caractéristiques d'âme flexibles qui absorbent le flux de matériaux sans transmettre de distorsion aux caractéristiques d'enregistrement.

L'extraction de limaces présente un autre-défi réel. Lorsqu'un poinçon se rétracte, le vide ou la friction peuvent faire remonter la balle dans l'ouverture de la matrice. Ce bouchon interfère avec l'avancement de la bande suivante ou, pire encore, reste sous la bande à la station suivante -, provoquant une impression en relief, un bourrage ou un poinçon cassé. Les ingénieurs s'attaquent à l'extraction des limaces grâce à un jeu de matrice approprié, à des caractéristiques d'éjection positives et à la garantie que le jeu de perçage ne crée pas les conditions d'aspiration qui retiennent les limaces.

L’accumulation de retour élastique sur plusieurs stations de formage affecte également indirectement l’enregistrement. Chaque station de formage introduit une déviation angulaire qui décale légèrement la position neutre de la bande. Aux stations 10 ou 12 dans un programme de programmation complexe, le décalage cumulé peut dépasser la plage de correction du pilote si les ingénieurs n'en ont pas tenu compte. La solution de conception : placer les pilotes stratégiquement - après des opérations de formage majeures là où la bande est déjà revenue - afin qu'ils corrigent la position réelle de la bande plutôt que de lutter contre les forces de récupération élastiques.

La précision de l'enregistrement à chaque station s'étend sur toute la progression de la bande. Une erreur de 0,001-pouce à la station 3 devient une incertitude de position dont chaque station en aval hérite, amplifie ou doit corriger -, faisant de l'ingénierie pilote une discipline au niveau du système-qui distingue la conception progressive de matrices de la pensée à station unique.

Une bonne ingénierie pilote est en fin de compte une question de durabilité autant qu’une question de précision. Les pilotes qui combattent la bande s'usent plus vite. Les bandes mal enregistrées stressent les poinçons de manière inégale. Les trous pilotes allongés se dégradent progressivement jusqu'à ce que la matrice produise des pièces-hors de-tolérance -, parfois assez progressivement pour que la dérive ne soit pas détectée jusqu'à ce qu'une alarme SPC se déclenche en aval. La précision intégrée à la mécanique pilote au stade de la conception détermine directement combien de temps la matrice maintient sa fenêtre de qualité tout au long d'un cycle de production complet - et le nombre d'interventions de maintenance dont elle a besoin en cours de route.

Gestion de la durée de vie des matrices et ingénierie de maintenance

La précision du pilote maintient les pièces dans les tolérances. La sélection de l'acier à outils maintient les bords tranchants. Mais cela n'a aucune importance si la matrice ne peut pas être entretenue efficacement lorsque ces bords sont inévitablement émoussés, lorsque les plaquettes s'usent au-delà de leurs limites ou lorsqu'un poinçon s'écaille à 2 heures du matin un vendredi. Les matrices d'estampage progressives conçues pour des millions de tirages partagent un trait commun : la maintenabilité a été conçue dès le premier jour, et non boulonnée après le premier arrêt imprévu de la presse.

Pensez-y de cette façon : - une matrice qui produit des pièces parfaites mais nécessite huit heures de démontage pour un affûtage de routine n'est pas conçue pour la production. Il est conçu pour une salle d’exposition. L'emboutissage progressif à long terme exige une architecture d'outillage dans laquelle les composants d'usure peuvent être accessibles, remplacés et restaurés sans retirer la matrice entière de la presse ou démonter des stations qui ne nécessitent pas d'attention.

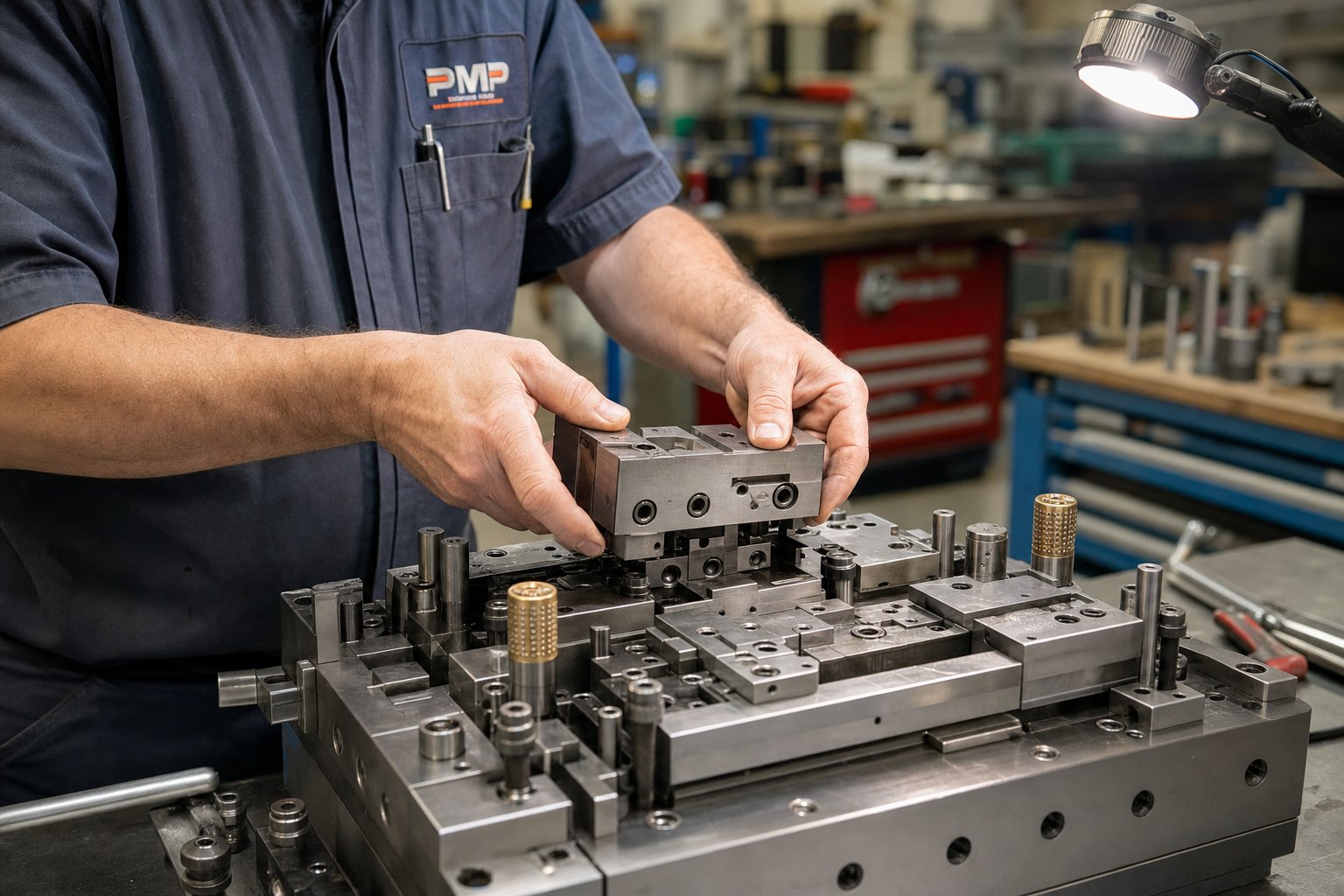

Construction d'insert modulaire et composants à-changement rapide

Le passage des blocs matrices monolithiques à la construction d’inserts sectionnés est l’un des développements les plus marquants dans l’ingénierie progressive des matrices au cours des deux dernières décennies. Au lieu d'usiner des profils de coupe et de former des géométries directement dans un seul bloc de matrice massif, les matrices d'estampage progressives modernes utilisent des inserts individuels - sections de matrice remplaçables qui se boulonnent, goupillent ou calent-se verrouillent dans une plaque de support commune.

Pourquoi est-ce important ? Parce que l'usure ne se produit pas uniformément sur une matrice progressive. La station 3 peut percer l'acier inoxydable de 0,8 mm et nécessiter un affûtage tous les 80 000 coups. La station 7 peut effectuer un gaufrage doux sur l'aluminium et exécuter 500 000 coups entre les entretiens. Avec une construction monolithique, la station d'entretien 3 consiste à retirer la matrice entière. Avec les inserts modulaires, un technicien retire cet insert spécifique, l'affûte ou le remplace, et réinstalle - souvent sans perturber les stations adjacentes.

Commenote des fabricants de matrices de précision, les inserts remplaçables permettent une maintenance plus rapide, des coûts de réparation inférieurs, une meilleure localisation de l'usure, une correction dimensionnelle plus facile et des temps d'arrêt réduits. Le remplacement localisé des plaquettes devient particulièrement utile dans la production OEM-en grand volume où des stations spécifiques subissent des charges d'usure concentrées qui autrement forceraient un retrait complet de la matrice.

Les systèmes de rétention des poinçons à changement rapide-étendent cette philosophie à la moitié supérieure de la matrice. La rétention traditionnelle des poinçons repose sur un montage à ajustement serré ou sur un serrage par boulons qui nécessite un démontage important pour y accéder. Les systèmes de rétention modernes utilisent des fentes à clé, des verrous à baïonnette- ou des mécanismes à coin qui permettent d'extraire et de remplacer des poinçons individuels par le haut de la matrice sans retirer les plaques de sauvegarde ni perturber les poinçons voisins. Pour un emboutissage progressif à grande vitesse fonctionnant à 400+ coups par minute, la différence entre un échange de poinçon de 30- minutes et un démontage de quatre heures est la différence entre respecter le calendrier et manquer une fenêtre de livraison.

Allocations d'affûtage et planification de la durée de vie prévue des matrices

Chaque poinçon de coupe et insert de matrice dans une matrice progressive contient une quantité limitée de matériau qui peut être éliminé par affûtage avant que le composant ne tombe en dessous de sa longueur ou profondeur fonctionnelle. Ce n'est pas quelque chose que les ingénieurs découvrent pendant la production -, c'est conçu dès le départ.

La surépaisseur d'affûtage fait référence à la profondeur de meulage totale allouée à une section de poinçon ou de matrice tout au long de sa durée de vie. Un poinçon de perçage typique peut avoir une marge d'affûtage de 3-5 mm, chaque affûtage retirant 0,05 à 0,15 mm en fonction de la gravité de l'usure. Cela signifie 20 à 100 affûtages sur la durée de vie du composant – et le nombre de coups attendus entre les affûtages détermine la capacité totale de la matrice avant que les inserts ne nécessitent un remplacement complet.

Les ingénieurs planifient ces intervalles en fonction du matériau de la pièce à usiner, de la section transversale du poinçon-et de la durée de vie du revêtement. Pour l'emboutissage de l'acier inoxydable à grande vitesse, les intervalles d'affûtage peuvent être de 50 000 -80 000 courses pour les poinçons en acier à outils non revêtus. Avec les poinçons à revêtement PVD-ou à pointe de carbure-, cet intervalle peut s'étendre jusqu'à 200 000+ coups - mais chaque réaffûtage enlève la couche de revêtement, nécessitant un nouveau revêtement après l'affûtage si l'intervalle complet doit être maintenu.

Attendre que des bavures visibles apparaissent signifie que l’usure de l’outillage a déjà trop progressé. Les recherches montrent systématiquement qu'une approche de maintenance entièrement réactive coûte 25 -30 % de plus qu'une stratégie proactive et préventive - les dépenses supplémentaires provenant des primes de main d'œuvre d'urgence, des commandes urgentes de pièces de rechange et des pertes de production bien plus importantes dues aux interruptions de production. Les fabricants de précision établissent des programmes d'affûtage basés sur le nombre réel de courses plutôt que sur une seule inspection visuelle, maintenant ainsi des charges de coupe stables et une durée de vie globale plus longue.

Les modes de défaillance courants qui entraînent une maintenance imprévue comprennent :

Écaillage :De petits fragments fragiles se brisent des arêtes de coupe -, généralement causés par une dureté excessive, des charges d'impact dépassant la ténacité de l'acier ou une fatigue du matériau à des concentrations de contraintes. Les bords ébréchés produisent des bavures irrégulières et peuvent endommager l'ouverture de la matrice en dessous.

Exaspérant:Le matériau de la pièce se soude de manière microscopique à la surface de l'outil et s'accumule, créant des zones rugueuses qui rayent les pièces suivantes. Les stations de formage travaillant l’acier inoxydable ou l’aluminium sont particulièrement vulnérables lorsque la lubrification est insuffisante.

Casse du poinçon :Défaillance catastrophique due à un chargement latéral, à un tirage de bouchons, à un mauvais repérage de la bande ou à une accumulation de fatigue au-delà de la limite d'endurance de l'acier. Les poinçons cassés peuvent endommager plusieurs composants adjacents si des fragments traversent la matrice.

Dérive temporelle :L'usure progressive des systèmes de guidage, des cames ou des élévateurs modifie le timing relatif entre les composants supérieurs et inférieurs de la matrice. La matrice fonctionne toujours, mais les jeux changent, les bandes de coupe changent et les profondeurs de formage varient -, produisant des pièces qui dérivent lentement vers les limites de tolérance.

Partenariat avec des constructeurs de matrices expérimentés pour une production à long terme-

Les décisions en matière de maintenabilité prises au stade de la conception dépendent entièrement des objectifs de volume de production et de la philosophie de fabrication du constructeur de matrices. Une filière destinée à 50 000 pièces a une architecture de maintenance fondamentalement différente de celle destinée à 5 millions de pièces. La matrice qui atteint un million de-coups nécessite davantage de tolérance d'affûtage, une construction plus modulaire, un meilleur accès pour l'inspection et des composants dimensionnés pour plusieurs cycles de reconstruction.

Les fournisseurs expérimentés d'emboutissage progressif intègrent ces considérations dans l'outillage dès le début - non pas parce que la maintenance est glamour, mais parce que les temps d'arrêt imprévus à grande échelle sont extrêmement coûteux. Un fournisseur commeYICHENconçoit une construction modulaire et des tolérances d'affûtage dans des matrices d'estampage progressives spécifiquement pour prendre en charge la production à long terme-avec un minimum d'arrêts imprévus. Leur approche reflète une vérité plus large du secteur : l'expérience du constructeur de matrices avec des campagnes à haut volume-détermine directement la capacité de l'outillage à se maintenir tout au long de sa durée de vie prévue.

Qu'est-ce qui différencie une matrice conçue pour la maintenabilité d'une matrice qui fonctionne simplement ? Les considérations techniques évaluées par les constructeurs expérimentés comprennent :

• Insérer la modularité :Inserts de station individuels dimensionnés pour un retrait indépendant, avec des caractéristiques d'alignement qui garantissent la précision du repositionnement après la réinstallation
• Répartition de la durée de vie :Stock d'affûtage suffisant dans tous les composants de coupe pour supporter le volume total de production, avec des longueurs de poinçon et des profondeurs de matrice conçues pour s'adapter à l'enlèvement cumulatif de matière.
• Points d'accès pour l'inspection :Dégagement pour les outils de mesure et inspection visuelle des zones d'usure critiques sans nécessiter le démontage de la matrice - permettant des-vérifications de l'état sous presse pendant les pauses de production programmées
• Intégration de capteurs pour la maintenance prédictive :Dispositions pour la surveillance de la charge, les capteurs de détection erronée et les systèmes de signature de tonnage qui détectent la progression de l'usure avant qu'elle ne provoque un écart de qualité des pièces.
• Standardisation des composants de rechange :Géométries de plaquettes, diamètres de poinçon et matériel de rétention communs sur plusieurs stations lorsque cela est possible - réduisant l'inventaire des pièces de rechange nécessaires et accélérant le remplacement pendant les fenêtres de maintenance

L'intégration des capteurs mérite une attention particulière. À mesure que la surveillance des matrices basée sur l'IoT-évolue, les capteurs intégrés aux matrices progressives suivent la force, l'alignement et la température pendant le fonctionnement. Les données produites par ces capteurs permettent une maintenance prédictive - identifiant les tendances d'usure et planifiant les interventions avant que des pannes ne surviennent, plutôt que de réagir après qu'un poinçon cassé endommage la matrice ou qu'une dérive dimensionnelle contamine un lot de production.

Les arguments financiers en faveur de la conception de la maintenabilité des matrices d'emboutissage progressives sont simples : chaque heure d'arrêt imprévu coûte des revenus de production, génère des rebuts, perturbe les calendriers et attire les ressources d'ingénierie vers une réponse à la crise. Une matrice légèrement plus chère au départ, mais qui fonctionne 30 % plus longtemps entre les événements de maintenance et s'affine deux fois moins de temps, offre un coût total de possession considérablement meilleur sur une campagne à un million-de visites.

L'ingénierie de maintenabilité est le point où la conception des matrices rencontre la réalité de la production. Mais même la puce la mieux entretenue{{1} doit provenir d'un fournisseur doté de l'expertise technique nécessaire pour prendre ces décisions dès le départ -, ce qui soulève la question de savoir comment les ingénieurs de production et les équipes d'approvisionnement devraient évaluer les sources de puces progressives lorsque la fiabilité sur des millions de cycles est une exigence non négociable.-.

Approvisionnement en matrices d’estampage progressif pour une production évolutive

Une matrice conçue pour la maintenabilité a toujours besoin d’un constructeur possédant la profondeur technique nécessaire pour exécuter correctement cette ingénierie. Lorsque les ingénieurs de production et les équipes d'approvisionnement évaluent les fabricants de matrices progressives, la décision n'est pas une simple comparaison de fournisseurs -, il s'agit plutôt d'une évaluation de la capacité de l'écosystème d'ingénierie d'un fournisseur à fournir une qualité reproductible tout au long du cycle de vie de production. Le devis le moins cher produit rarement le coût total le plus bas.

Ce que les ingénieurs de production devraient évaluer chez un fournisseur de matrices

Imaginez deux devis pour le même programme d’emboutissage progressif des métaux. L’un est 20 % inférieur. Les deux fournisseurs affirment pouvoir faire preuve de tolérance. Comment se différencier ? Vous regardez au-delà de la ligne de prix et dans l'infrastructure d'ingénierie qui la sous-tend.

La capacité de simulation-interne est le premier indicateur. Un fabricant de matrices progressif exécutant une analyse de formage basée sur FEA-et une simulation de disposition de bandes détecte les problèmes numériquement - avant qu'ils ne se transforment en itérations d'essais physiques coûteuses. Les fournisseurs sans capacité de simulation s'appuient sur des essais-et-sur la presse, ce qui signifie que votre calendrier absorbe leur courbe d'apprentissage.

Le tonnage et la précision de la presse d’essai comptent également. Un fournisseur validant votre matrice sur une presse usée avec une mauvaise répétabilité BDC ne peut pas garantir que la matrice fonctionnera de manière identique sur votre équipement de production. CommeLes spécialistes des équipements d'emboutissage soulignent, une matrice validée sur une presse de précision fonctionne dans un régime de qualité fondamentalement différent de celui éprouvé sur un équipement conventionnel vieillissant.

Capacité de mesure et d'inspection - Vérification CMM, comparateurs optiques, documentation SPC - détermine si le fournisseur peut prouver que sa matrice est conforme aux spécifications ou simplement prétendre qu'elle le fait. Pour les secteurs exigeants comme l’estampage progressif médical, où la traçabilité et les preuves dimensionnelles sont des exigences réglementaires, l’infrastructure d’inspection n’est pas facultative.

La transparence de l’approvisionnement en matériaux complète l’évaluation. Une entreprise d'emboutissage progressiste qui spécifie les nuances d'acier à outils, les paramètres de traitement thermique et les processus de revêtement dans sa documentation vous donne une visibilité sur ce que vous achetez. Les fournisseurs qui traitent ces informations comme des informations exclusives vous empêchent d'évaluer ou de reproduire les décisions de maintenance en aval.

Du prototype à la production de masse évolutive

Le cycle de vie de l'ingénierie des matrices ne se termine pas lorsque le dernier insert est rectifié à la bonne taille. Il s'étend via la validation des essais, la-qualification du premier article (PPAP ou équivalent), l'assistance à la montée en production-et le partenariat de maintenance continue. Les fournisseurs qui considèrent la livraison comme la ligne d'arrivée laissent les ingénieurs de production sans soutien technique lorsque des problèmes réels surgissent rapidement.

Les programmes d'emboutissage et de fabrication progressifs qui couvrent les secteurs de l'automobile, de l'électronique et de l'électroménager nécessitent de plus en plus de fournisseurs capables de prendre en charge l'arc complet - depuis la collaboration DFM initiale jusqu'à la-surveillance de la production en grand volume. Un partenaire progressiste en matière de matrices et d'emboutissage engagé tout au long du cycle de vie détecte les problèmes plus tôt, les résout plus rapidement et réduit le coût total de possession par rapport aux relations transactionnelles avec les fournisseurs où chaque phase implique une équipe différente.

YICHENillustre cette approche du cycle de vie, en aidant les ingénieurs de production et les équipes d'approvisionnement depuis la collaboration de conception jusqu'à la production de masse évolutive - avec un accent particulier sur la répétabilité étroite et la philosophie de construction modulaire évoquée dans les sections précédentes. Lors de l’évaluation d’un fabricant de matrices progressives, recherchez la même continuité d’implication en ingénierie à travers les phases.

Le tableau ci-dessus n'est pas un classement -, c'est un cadre permettant de comprendre ce que vous achetez réellement à différents niveaux de prix. Une évaluation progressive des fabricants de matrices qui ignore la capacité de simulation, l'infrastructure d'essai et la philosophie de maintenance n'est en réalité qu'une comparaison de prix. Et les comparaisons de prix sur les outils progressifs sont trompeuses, car le coût initial de la matrice représente une fraction de son impact sur la production sur toute sa durée de vie.

Lorsque les volumes annuels atteignent des centaines de milliers ou des millions de pièces, les décisions d'ingénierie intégrées dans votre matrice progressive - séquençage des stations, sélection des matériaux, mécanique pilote, architecture de maintenabilité - se jouent en votre faveur ou en votre défaveur. Chaque chapitre de cet article a abordé un élément de cette équation complexe. Les fournisseurs avec lesquels il vaut la peine de s'associer sont ceux qui les comprennent tous simultanément et qui conçoivent des matrices d'estampage progressives qui ne se contentent pas de fonctionner -, elles survivent.

Foire aux questions sur l'ingénierie des matrices d'emboutissage progressif

1. Qu'est-ce qu'une matrice progressive et en quoi diffère-t-elle des autres matrices d'estampage ?

Une matrice progressive est un système d'outillage multi-station dans lequel chaque coup de presse fait avancer une bande métallique continue à travers des opérations séquentielles - perçage, formage, frappe et découpe - jusqu'à ce qu'une pièce finie tombe à la station finale. Contrairement aux matrices composées qui effectuent plusieurs opérations en un seul passage à un poste, ou aux matrices de transfert qui déplacent des flans discrets entre les postes, les matrices progressives maintiennent la pièce sur une bande porteuse tout au long du processus. Cette progression de bandes interconnectées nécessite des décisions techniques concernant le séquençage des stations, la répartition des forces et la précision de l'enregistrement qui s'appliquent à chaque station.

2. De combien de stations une matrice progressive a-t-elle généralement besoin ?

Le nombre de stations dépend de la complexité de la géométrie de la pièce, des exigences de tolérance et de la profondeur de formage. Une pièce plate avec quelques trous et un coude peut nécessiter quatre à cinq stations, tandis qu'un connecteur complexe avec plusieurs coudes, des caractéristiques en relief et des tolérances de position serrées peut nécessiter 15 à 20 stations. Les ingénieurs intègrent également des stations inactives - stations n'effectuant aucun travail - pour fournir un espace physique entre les opérations perturbatrices et ajouter une stabilité de bande là où les forces de formation pourraient faire plier le support. Le compromis-est toujours entre la robustesse du processus et le coût de l'outillage, car plus de stations signifient une matrice plus longue, un lit de presse plus large et un investissement initial plus élevé.

3. Pourquoi le type de matériau modifie-t-il toute la conception de la matrice progressive ?

Les propriétés des matériaux dictent le nombre de stations, les dégagements et les stratégies de formage. Les matériaux à plus grande résistance-comme l'acier inoxydable nécessitent davantage de stations de formage avec des déformations incrémentielles plus faibles, car ils résistent de manière agressive à la déformation et durcissent rapidement-au travail. Les jeux de matrice varient considérablement - de 8-10 % par côté pour l'acier doux à 15-21 % pour les aciers avancés à haute résistance. La tendance au retour élastique modifie également la compensation de courbure excessive nécessaire à chaque station de formage. Même le choix de l'acier à outils et les traitements de surface doivent correspondre aux caractéristiques d'abrasivité et d'adhérence du matériau de la pièce à usiner. Deux géométries de pièces identiques dans des matériaux différents peuvent nécessiter des architectures de matrices complètement différentes.

4. Comment les ingénieurs garantissent-ils la précision de l'enregistrement des bandes sur toutes les stations d'une matrice progressive ?

L'enregistrement des bandes repose sur des broches pilotes qui-déplacent la bande à chaque station avant que les poinçons ne s'enclenchent. Les pilotes sont dimensionnés avec un dégagement de 0,0005 à 0,001 pouce par rapport aux trous pilotes percés dans les premières stations. Leur nez conique-guide la bande dans la vraie position à mesure que la presse descend, corrigeant la tolérance d'alimentation, le cambrage de la bande et la dilatation thermique. Les considérations techniques critiques incluent un timing approprié de levage du rouleau d'alimentation afin que l'alimentateur ne combatte pas les pilotes, un placement stratégique du pilote loin des zones de formation pour éviter la distorsion des trous et une conception de bande de support qui dissocie les caractéristiques d'enregistrement du flux de matériaux pendant les opérations d'étirage.

5. Que doivent rechercher les ingénieurs de production lorsqu’ils recherchent un fournisseur de matrices progressives ?

Évaluez les fournisseurs sur l’infrastructure d’ingénierie plutôt que sur le seul prix. Les critères clés incluent-la capacité interne de simulation FEA pour détecter numériquement les problèmes de formage, le tonnage et la précision de la presse d'essai qui correspondent à votre équipement de production, la capacité de mesure CMM et SPC pour la vérification dimensionnelle et la transparence de l'approvisionnement en matériaux documentant les nuances d'acier à outils et les paramètres de traitement thermique. Les fournisseurs de cycle de vie complet{{3}comme YICHEN - qui prennent en charge la collaboration DFM via la montée en puissance de la production-et la planification de la maintenance - offrent un coût total de possession inférieur à celui des fournisseurs transactionnels où chaque phase de projet implique différentes équipes. La construction d'inserts modulaires et la conception-avec des tolérances d'affûtage sont des indicateurs d'une ingénierie de fournisseur pour une fiabilité à long terme-.
