Fabricants de matrices d’estampage progressif : au-delà de la feuille de devis

Qu'est-ce qu'une matrice d'estampage progressif et pourquoi c'est important

Si vous achetez des-pièces métalliques en grande quantité, vous rencontrerez le terme "estampage progressif" tôt et souvent. Mais qu'est-ce qu'une matrice progressive, exactement, et pourquoi est-elle au centre de presque toutes les conversations sérieuses sur l'emboutissage de production ?

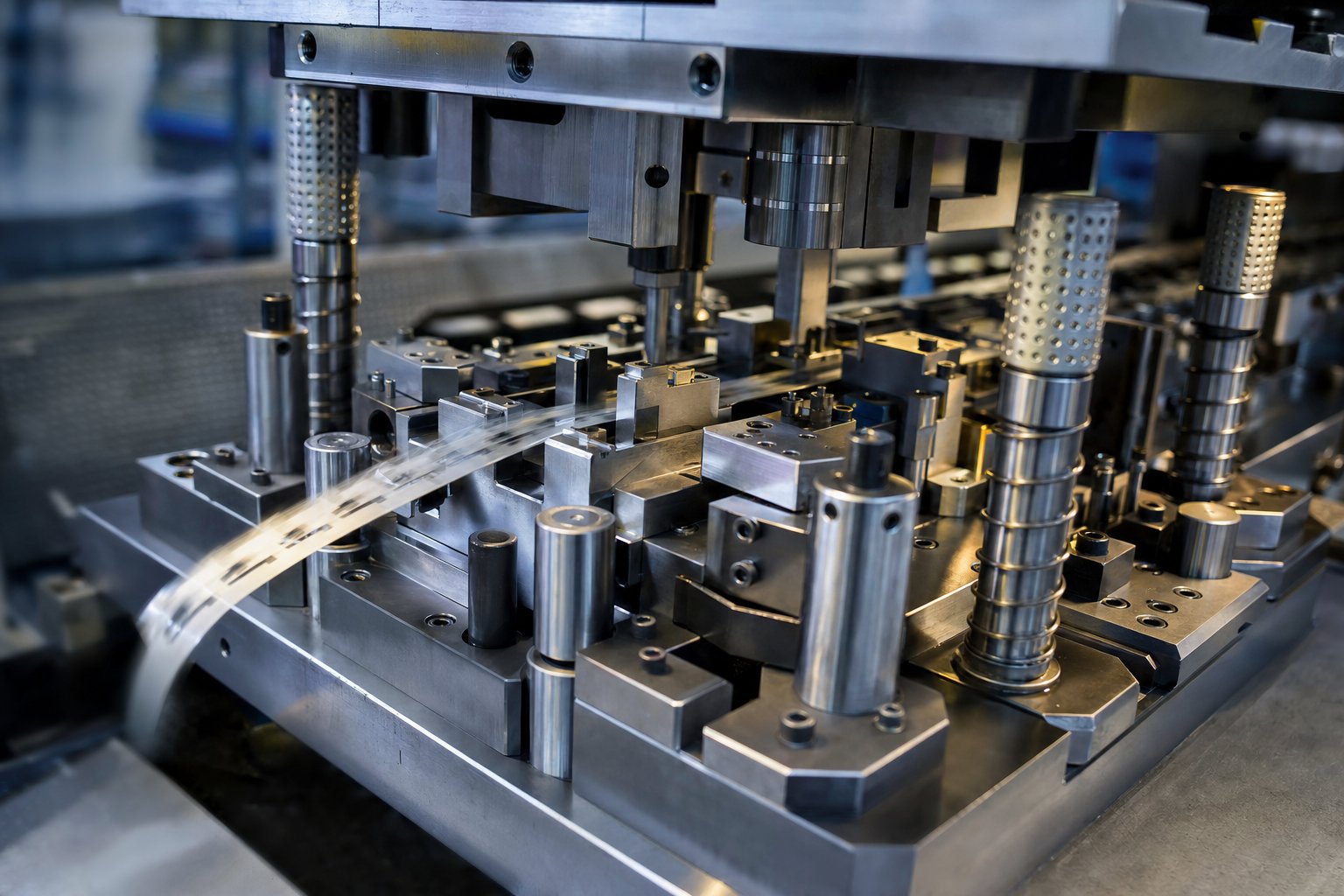

Une matrice d'estampage progressif est un outil unique contenant plusieurs stations disposées en séquence. Une bande métallique continue traverse la matrice, avançant d'un pas fixe à chaque coup de presse. Chaque station effectue une opération distincte - perçage, pliage, formage ou découpe - afin qu'une pièce finie tombe de l'extrémité à chaque cycle de la presse.

Définir le dé progressif

Considérez-le comme une chaîne de montage compressée en un seul bloc d'acier à outils. Au lieu de déplacer une pièce entre des machines distinctes, le matériau lui-même passe par des stations à l’intérieur de la matrice. La bande reste reliée par des languettes de support jusqu'à la coupure finale, ce qui maintient tout aligné et élimine la manipulation manuelle entre les opérations. En revanche, une matrice à un seul-étage n'effectue qu'une seule opération par course - un pli, un trou, un flan. Cette simplicité fonctionne pour les prototypes ou les petites séries, mais elle nécessite plusieurs configurations et plus de travail pour réaliser une pièce complexe. Les matrices d'estampage progressif combinent toutes ces étapes en un seul cycle continu, produisant une pièce finie à chaque coup de presse.

Pourquoi l'estampage progressif domine la production en-grands volumes

La raison pour laquelle l'emboutissage progressif domine la fabrication en volume-à-élevé se résume à trois éléments : la vitesse, la répétabilité et l'efficacité des matériaux. Les presses modernes équipées de matrices progressives peuvent réaliser des centaines de courses par minute, ce qui signifie des milliers de pièces identiques par heure avec une intervention minimale de l'opérateur. La millionième pièce d'un dé progressif bien entretenu-est dimensionnellement identique à la première. Le gaspillage de matériaux reste faible car la disposition des bandes est optimisée pour utiliser autant que possible la largeur de la bobine.

Pour les ingénieurs de production et les équipes d’approvisionnement évaluant les fabricants de matrices d’emboutissage progressif, il est essentiel de comprendre ce processus au niveau technique. Il façonne chaque décision en aval -, du devis aux attentes en matière de qualité. Les sections suivantes expliquent exactement comment le matériau circule dans une matrice progressive, station par station, et ce que cela signifie pour le coût et le calendrier de vos pièces.

Comment fonctionne le processus d’estampage progressif

Une matrice d'emboutissage progressif semble d'une simplicité trompeuse vue de l'extérieur - un lourd bloc d'acier à outils boulonné dans une presse. Mais à l’intérieur, des dizaines de stations usinées avec précision fonctionnent de concert à chaque course. Comprendre ce qui se passe à chaque station et comment la bande se déplace entre elles vous donne les bases techniques nécessaires pour évaluer la faisabilité des pièces, poser de meilleures questions lors des devis et tenir les fabricants responsables de la qualité.

Station-par-Opérations de station expliquées

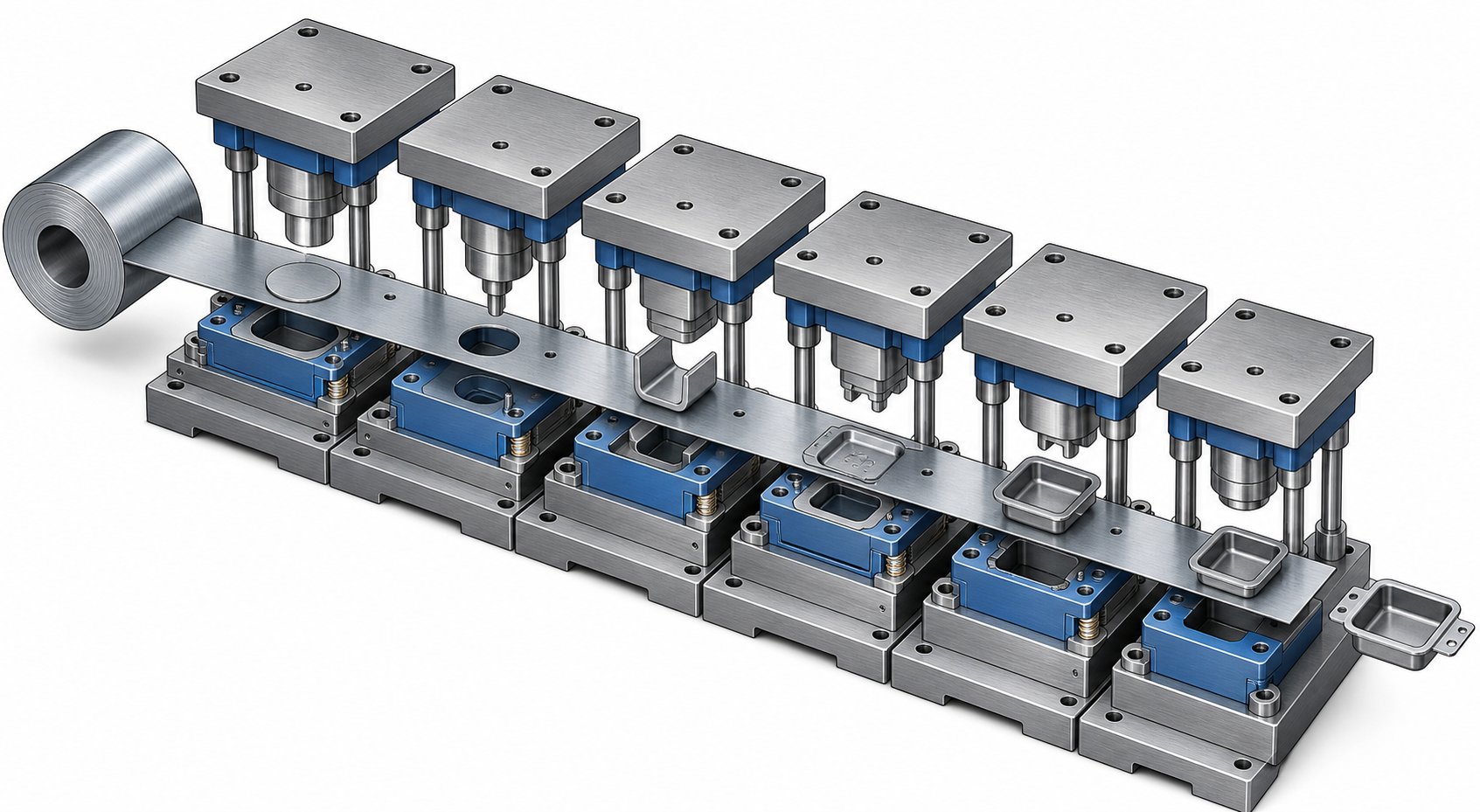

Imaginez une bobine de métal plat - acier, cuivre, aluminium - chargée sur un dérouleur et enfilée dans un redresseur qui enlève le jeu de bobines. La bande entre dans la matrice progressive et avance d'un incrément précis, appelé pas, à chaque coup de presse. Chaque poste effectue simultanément une opération spécifique de formage ou de découpe sur une section différente de la bande. Voici la séquence typique de l'entrée à la pièce finie :

1. Perçage d'un avant-trou :La première station perce de petits trous pilotes localisés avec précision dans la bande. Ces trous engagent des broches d'alignement (pilotes) dans les stations en aval, garantissant que la bande s'enregistre au millième de pouce près à chaque course.
2. Découpage et perçage :Les stations suivantes découpent le contour du profil et les caractéristiques intérieures - trous, fentes, encoches - en supprimant les matériaux qui ne feront pas partie du composant fini.
3. Formation:Les opérations de pliage, de dessin ou de gaufrage façonnent les sections plates de la bande en une géométrie tridimensionnelle-. En fonction de la complexité, le formage peut s'étendre sur plusieurs stations pour contrôler le flux de matériaux et éviter les fissures.
4. Frappe :Une opération de compression à haute-pression affine l'épaisseur dans des zones localisées, affine les caractéristiques ou aplatit les surfaces selon des tolérances serrées. Le matriçage est courant pour les pièces nécessitant une planéité précise ou un déplacement de matière calibré.
5. Garniture:L'excès de matériau, les languettes ou les restes de bavures issus des opérations de formage sont éliminés, nettoyant ainsi le profil final de la pièce.
6. Coupure (séparation) :La station finale sépare la pièce terminée de la bande porteuse. Le composant fini tombe dans une poubelle ou sur un convoyeur, tandis que la bande squelette restante est éjectée pour être recyclée.

L’idée critique ici est la simultanéité. Pendant que la station 6 découpe une pièce finie, la station 1 perce des avant-trous sur une nouvelle section de bande, et chaque station intermédiaire travaille sur une pièce différente à un stade d'achèvement différent. Un coup de presse, une pièce finie - à chaque cycle.

Disposition des bandes et flux de matériaux

La disposition des bandes est le modèle d’ingénierie qui rend tout cela possible. Avant qu'un acier ne soit usiné pour la matrice, les ingénieurs utilisent un logiciel de CAO pour concevoir exactement comment les pièces s'emboîteront sur la bande, quelles opérations auront lieu à quelles stations et quelle quantité de matériau reliera les éléments pour maintenir l'intégrité de la bande porteuse tout au long du processus.

Une disposition en bandes-bien conçue équilibre plusieurs exigences concurrentes :

• Utilisation du matériel :Organiser les caractéristiques des pièces pour minimiser les rebuts entre les composants. Même quelques points de pourcentage d'amélioration du rendement peuvent permettre d'économiser des milliers de dollars sur un million-de pièces.
• Force du porteur :Les languettes de connexion retenant la pièce à la bande doivent être suffisamment solides pour la tirer à travers chaque station sans distorsion, mais suffisamment fines pour se séparer proprement à la coupure.
• Logique de séquence de formation :Les opérations doivent être ordonnées de manière à ce que les coupes antérieures n'affaiblissent pas les zones nécessaires aux courbures ultérieures et que les éléments formés n'interfèrent pas avec le déplacement à plat de la bande à travers les stations en aval.
• Compensation du retour élastique :Les ingénieurs utilisent la simulation FEA pour prédire la façon dont le métal récupérera élastiquement après le formage et la conception d'une courbure excessive délibérée dans la géométrie de la matrice.

La disposition des bandes est l'endroit oùmatrice progressive et estampagel'expertise se voit vraiment. Un magasin moins expérimenté pourrait produire un aménagement fonctionnel ; un ingénieur en outillage qualifié en produira un qui fonctionnera plus rapidement, gaspillera moins de matériaux et nécessitera moins d'interventions de maintenance sur des millions de cycles.

Cadences de course et vitesse de production

La vitesse est l'endroit où l'emboutissage progressif du métal s'éloigne de toutes les autres méthodes de formage. Étant donné que la bande est alimentée en continu et que toutes les stations fonctionnent en parallèle, le débit de sortie est égal au taux de course de la presse -, une pièce finie par course.

Les vitesses typiques des presses à estampage progressif varient en fonction de la complexité de la pièce et du matériau :

À l'extrémité supérieure, les lignes d'emboutissage de métaux à grande vitesse exécutant de petites pièces de précision sur des presses dédiées - comme Bruderer ou des plates-formes à grande vitesse- similaires - peuvent dépasser 1 500 courses par minute. Cela se traduit par plus de 2 millions de pièces en une seule journée de production de 24 heures. Même à des vitesses modérées de 200 coups par minute, une matrice d'emboutissage progressif produit 12 000 pièces par heure sans qu'aucun opérateur ne touche le matériau entre les opérations.

Ce qui permet d'atteindre ces vitesses, ce n'est pas seulement la presse - : c'est l'ensemble du système qui travaille ensemble. Les alimentateurs automatiques de bobines font avancer la bande avec une précision au niveau du micron- à chaque course. Les capteurs intégrés à la matrice surveillent la position de la bande et les forces de formage en temps réel, arrêtant instantanément la presse si un bourrage ou un poinçon cassé est détecté. Les systèmes de lubrification appliquent des quantités précises d'huile d'estampage pour réduire la friction et l'accumulation de chaleur, ce qui est particulièrement critique dans les applications d'emboutissage de métaux à grande vitesse où l'accumulation thermique peut déformer les pièces ou ramollir les bords des outils.

Cette combinaison d'opérations parallèles, d'alimentation continue et de surveillance automatisée est ce qui fait de la matrice d'estampage progressif le cheval de bataille de la production pour tout fabricant ciblant des volumes de plusieurs centaines de milliers, voire millions. Mais la vitesse brute n'a d'importance que si les pièces sont correctes - et cela dépend fortement de la façon dont un type de matrice se compare à un autre pour une application donnée.

Matrices progressives par rapport aux types de matrices alternatives

Toutes les pièces embouties n’ont pas leur place dans une matrice progressive. La géométrie peut être trop grande, le volume trop faible ou le formage trop profond pour qu'un processus-alimenté en bande puisse être géré efficacement. Savoir où les matrices progressives excellent - et où elles ne le font pas - vous évite de trop-investir dans des outils qui luttent contre la physique de votre pièce.

Matrices progressives vs matrices de transfert

La plus grande distinction entre les matrices progressives et les matrices de transfert réside dans la manière dont la pièce se déplace tout au long du processus. Dans une filière progressive, la pièce reste connectée à la bande porteuse du début à la fin, se séparant uniquement au poste de découpe finale. Dans une filière de transfert, le flan est séparé précocement de la bande et déplacé indépendamment entre les stations par des pinces mécaniques ou des doigts de transfert.

Pourquoi est-ce important ? Lorsque la pièce se détache de la bande, elle peut être tournée, retournée ou tirée profondément sans les contraintes d'une bande de support connectée. Cela fait des matrices de transfert le meilleur choix pour les composants plus grands, les-géométries embouties et les pièces nécessitant des opérations sur plusieurs côtés. Les matrices de transfert permettent également d'économiser du matériel - : il n'y a pas de squelette de bande de support à mettre au rebut après la production.

Le compromis est la vitesse. Les mécanismes de transfert ne peuvent pas correspondre aux cadences de course d'une matrice progressive-alimentée en bande, et la configuration de l'outillage est généralement plus complexe. Pour les pièces de petite-à-pièces de taille moyenne en volumes élevés avec des profondeurs d'emboutissage modérées, l'outillage à matrices progressives gagne en termes de temps de cycle et de coût par-pièce. Pour les pièces plus grandes qu'environ 12 pouces ou nécessitant des profondeurs d'emboutissage au-delà de ce que permet une bande connectée, une matrice de transfert est généralement la bonne solution.

Matrices progressives vs matrices composées et tandem

Les matrices composées effectuent plusieurs opérations simultanément en un seul coup de presse - la découpe, le perçage et le découpage se produisent tous en même temps. Ils produisent des pièces extrêmement plates avec une excellente concentricité entre les éléments intérieurs et extérieurs. Pensez aux rondelles, aux joints simples et aux flans plats où la précision géométrique dans un plan est essentielle.

Cela semble efficace ? C'est - pour les pièces simples et plates. Mais les matrices composées ne peuvent pas former, plier ou créer des éléments tridimensionnels-. Au moment où votre pièce a besoin d'une jambe pliée, d'une languette frappée ou d'une nervure en relief, vous avez dépassé ce qu'une matrice composée peut faire. Les filières progressives gèrent cette complexité tout en maintenant un débit élevé.

Les matrices de ligne tandem (parfois appelées matrices de ligne) adoptent une autre approche : des matrices individuelles à opération unique- disposées en rangée, chacune dans sa propre presse ou station de presse, avec transfert automatisé entre elles. Vous verrez des lignes tandem dans l'emboutissage de panneaux automobiles-de gros calibre où chaque coup nécessite un tonnage énorme et les pièces sont trop grandes pour un seul outil progressif. La flexibilité est élevée - vous pouvez réorganiser ou remplacer des matrices individuelles sans mettre au rebut l'ensemble de l'ensemble - mais les besoins en espace au sol, le temps de configuration et le coût en capital sont tous nettement plus élevés.

Les matrices à un-étage, l'option la plus simple, effectuent une opération par course. Ils sont idéaux pour le prototypage, les petites séries ou les opérations secondaires sur des pièces préalablement embouties. Mais pour des volumes de production supérieurs à quelques milliers de pièces, les coûts de main d'œuvre et de manutention liés au traitement des pièces via plusieurs configurations en une seule étape dépassent rapidement l'investissement en outillage pour une solution d'outillage et de matrices évolutive.

Choisir le bon type de matrice pour votre application

La décision n'est pas toujours évidente. Une pièce d'une complexité modérée, soit 50 000 pièces par an, peut justifier un outillage de matrice progressif pour un fabricant mais pas pour un autre, en fonction des coûts des matériaux, des besoins de tolérance et de la capacité disponible de la presse. Voici une comparaison côte à côte-côte à-pour clarifier les compromis :

Quelques règles pratiques : si votre pièce est plate et simple, commencez par une matrice composée. S'il est grand, embouti profondément-ou nécessite des opérations des deux côtés, regardez les outils de transfert. S'il s'agit d'un panneau de gros calibre-mesuré en pieds plutôt qu'en pouces, une ligne tandem est logique. Et si votre pièce est petite-à-de taille moyenne, géométriquement complexe et nécessaire dans des volumes où le-le coût par pièce compte plus que l'investissement initial, - les matrices progressives sont presque toujours la réponse.

L’outil d’estampage et le type de matrice que vous sélectionnez déterminent non seulement le coût des pièces, mais également les fabricants qui peuvent vous servir de manière réaliste. Un atelier spécialisé dans les matrices progressives peut ne pas posséder le tonnage ou la taille du lit nécessaire aux travaux de transfert, et vice versa. Cette réalité devient particulièrement importante lorsque les-exigences spécifiques à l'industrie - certifications des matériaux, traçabilité, protocoles de salle blanche - restreignent davantage vos options.

-Exigences spécifiques au secteur qui déterminent la sélection du fabricant

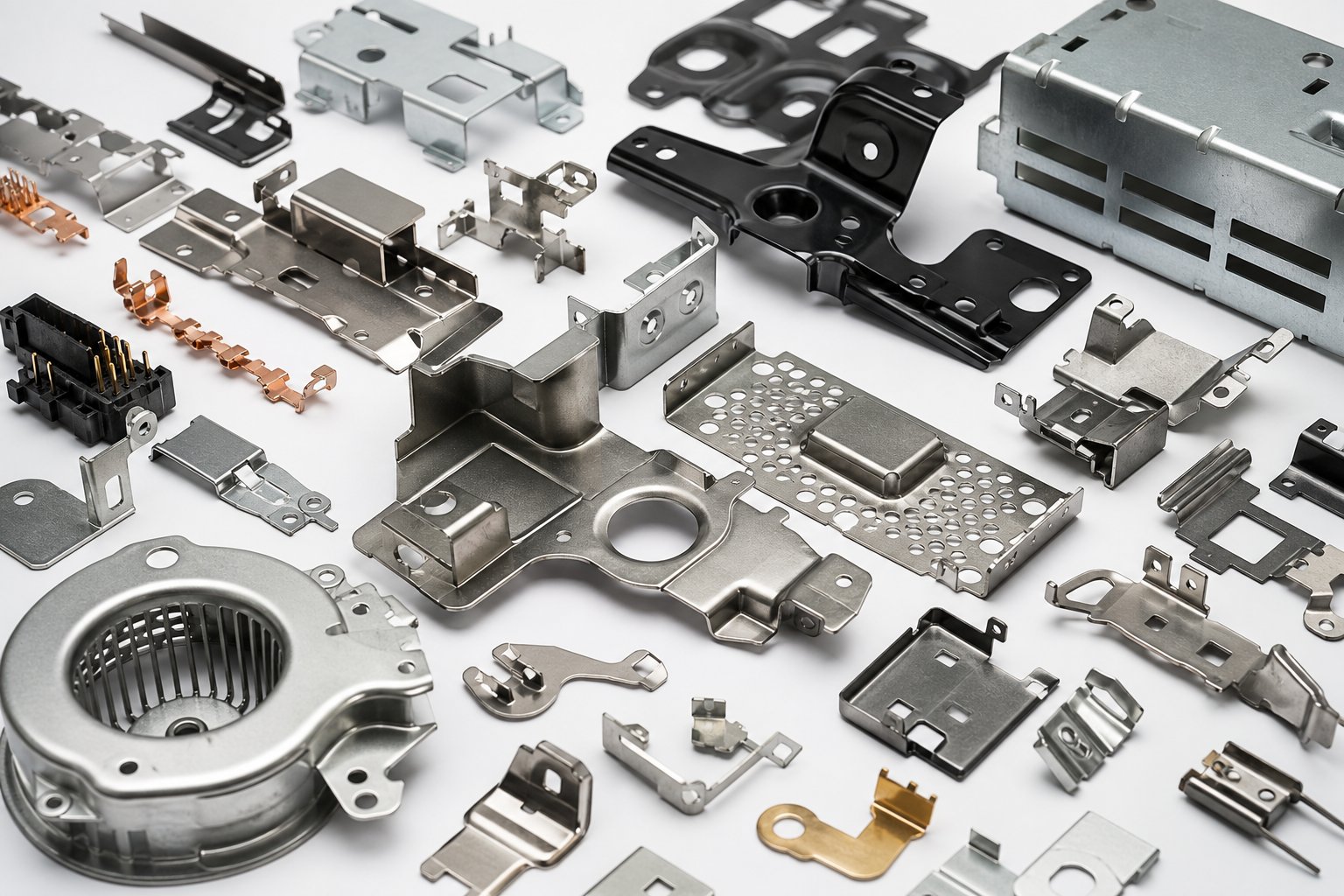

Un dé progressif est un dé progressif, non ? Les principes physiques de l'alimentation en bandes et du formage-basé sur une station ne changent pas d'un secteur à l'autre. Mais les exigences entourant ces opérations - tolérances, certifications, traçabilité des matériaux, normes de propreté - varient tellement qu'un fabricant parfaitement adapté à un secteur peut se tromper totalement pour un autre.

Exigences en matière d'automobile et de transport

L’emboutissage progressif des composants automobiles exige une combinaison de contrôle dimensionnel strict, de volumes massifs et d’une documentation rigoureuse des processus. Les connecteurs, bornes, supports et clips structurels nécessitent tous des tolérances de position pouvant descendre jusqu'à 0,005 mm sur les caractéristiques critiques. Pour des volumes annuels dépassant souvent plusieurs millions de pièces, même de petits écarts dans le pas de filière ou le retour élastique du matériau se traduisent par des taux de rebut importants.

Les fabricants desservant cet espace ont besoin de la certification IATF 16949 et doivent exécuter les protocoles APQP (Advanced Product Quality Planning) et PPAP (Production Part Approval Process). Vous rencontrerez également des exigences en matière de traçabilité au niveau des lots, de graphiques de contrôle statistique des processus et de valeurs CPK garanties supérieures à 1,33 sur les dimensions critiques. Un atelier sans ces systèmes en place ne peut tout simplement pas être considéré comme un fournisseur automobile de premier plan, quelle que soit la qualité de sa coupe de l'acier.

Normes de précision des dispositifs médicaux et électroniques

L’estampage progressif médical introduit une toute autre couche de complexité. Les pièces destinées aux dispositifs implantables, aux systèmes d'administration de médicaments ou aux instruments chirurgicaux doivent répondre aux normes de gestion de la qualité ISO 13485 et nécessitent souvent des certifications de matériaux biocompatibles. La traçabilité va au-delà du niveau du lot - certaines applications exigent un suivi au niveau du -numéro de série- depuis la bobine brute jusqu'à la pièce finie. Une fabrication en salle blanche ou dans un environnement contrôlé-peut également être nécessaire pour empêcher la contamination par des particules sur les pièces qui entrent en contact avec des fluides corporels.

L'estampage électronique partage l'accent mis par le secteur médical sur la micro-précision, mais ajoute des défis matériels uniques. L'emboutissage progressif du cuivre - à l'aide de bronze phosphoreux, de cuivre au béryllium ou d'alliages de cuivre sans oxygène-- nécessite un outillage optimisé pour des matériaux plus mous et plus gommeux qui se comportent très différemment de l'acier au carbone sous des charges de poinçonnage. La compatibilité du placage est également importante : les pièces destinées au placage d'or, d'étain ou de nickel nécessitent des hauteurs de bavures contrôlées à un-micromètre à un chiffre afin que les revêtements adhèrent uniformément sans combler les caractéristiques.

• Automobile:IATF 16949, APQP/PPAP, rapports CPK, certifications de matériaux selon les spécifications OEM
• Dispositifs médicaux :ISO 13485, tests de biocompatibilité (ISO 10993), fiches de dispositifs, processus validés
• Électronique:Conformité aux normes IPC, déclarations de matériaux RoHS/REACH, spécifications d'adhérence du placage
• Défense/Aérospatiale :Certification AS9100, approvisionnement en matériaux conforme au DFARS-, traçabilité complète des lots, documentation contrôlée
• CVC/Industriel :Reconnaissance des composants UL/CSA, tests de corrosion au brouillard salin, vérification de l'épaisseur du matériau selon les normes ASTM

Applications CVC et industrielles

L'estampage progressif CVC occupe l'extrémité opposée du spectre de précision par rapport aux travaux médicaux ou électroniques -, mais cela ne simplifie pas les choses. Les grands supports d'estampage, les plaques de montage, les boîtiers de ventilateur et les composants d'échangeur de chaleur sont généralement formés à partir de matériaux d'estampage progressif en acier au carbone dans des calibres de 1 mm à 3 mm ou plus. Les priorités se déplacent vers l'optimisation du coût-par-pièce, la résistance à la corrosion grâce à la sélection des matériaux ou aux revêtements post-estampage, et la durabilité structurelle sur des millions de cycles thermiques.

Les fabricants de ce secteur ont besoin de presses à fort tonnage-avec des bancs de grande taille, d'outils robustes conçus pour les matériaux-de gros calibre et de systèmes efficaces de gestion des déchets pour maintenir les coûts d'emboutissage progressif des métaux compétitifs. Les tolérances sont plus lâches que celles de l'électronique ou du médical - généralement de plus ou moins 0,1 mm à 0,2 mm -, mais les forces matérielles impliquées exigent une expertise en ingénierie différente de celle du travail de micro-précision.

Les applications de défense et aérospatiales imposent des exigences de documentation supplémentaires, quel que soit le niveau de précision exigé par la pièce. Les certifications des matériaux doivent remonter à l'usine avec une vérification complète des propriétés chimiques et mécaniques. Le contrôle des lots, les-rapports d'inspection des premiers articles et la gestion contrôlée des-dessins de révision ne sont pas-négociables. Un atelier sans certification AS9100 ou sans connaissance des exigences d'approvisionnement en matériaux DFARS aura du mal à réussir les audits de qualification des fournisseurs.

Ce qu'il faut retenir pour les acheteurs : ne présumez pas qu'un fabricant excellant dans un secteur transfère automatiquement cette capacité à un autre. Un atelier utilisant des matrices de connecteurs en alliage de cuivre à grande vitesse-à 1 200 coups par minute n'a peut-être aucune expérience des tests de formage et de corrosion intensifs qu'exige l'emboutissage progressif de l'acier au carbone pour le CVC. À l’inverse, un fabricant optimisé pour les grands supports industriels peut ne pas disposer des outils de micro-précision et de l’infrastructure de salle blanche nécessaires à l’emboutissage progressif médical. Faites correspondre l'expérience éprouvée du fabricant dans l'industrie à votre application réelle - et pas seulement à sa liste de machines.

Le processus progressif d’ingénierie et de développement de matrices

La sélection du bon fabricant en fonction de son adéquation avec l’industrie n’est qu’une partie de l’équation. Ce qui se passe entre la signature d'un bon de commande et la réception des pièces de production peut prendre des mois - et les décisions techniques prises pendant cette fenêtre déterminent si votre outil d'estampage progressif fonctionne parfaitement pendant des millions de cycles ou s'il a du mal à effectuer des ajustements sans fin sur la presse.

La plupart des acheteurs ne voient jamais cette phase en détail. Ils soumettent un dessin de pièce, reçoivent un devis et attendent des échantillons. Mais comprendre le processus progressif de conception des matrices d'emboutissage vous donne un avantage : vous saurez quand repousser, quand approuver et quelles étapes indiquent que votre partenaire en outillage dispose d'une véritable profondeur d'ingénierie par rapport à une approche-et-d'essai.

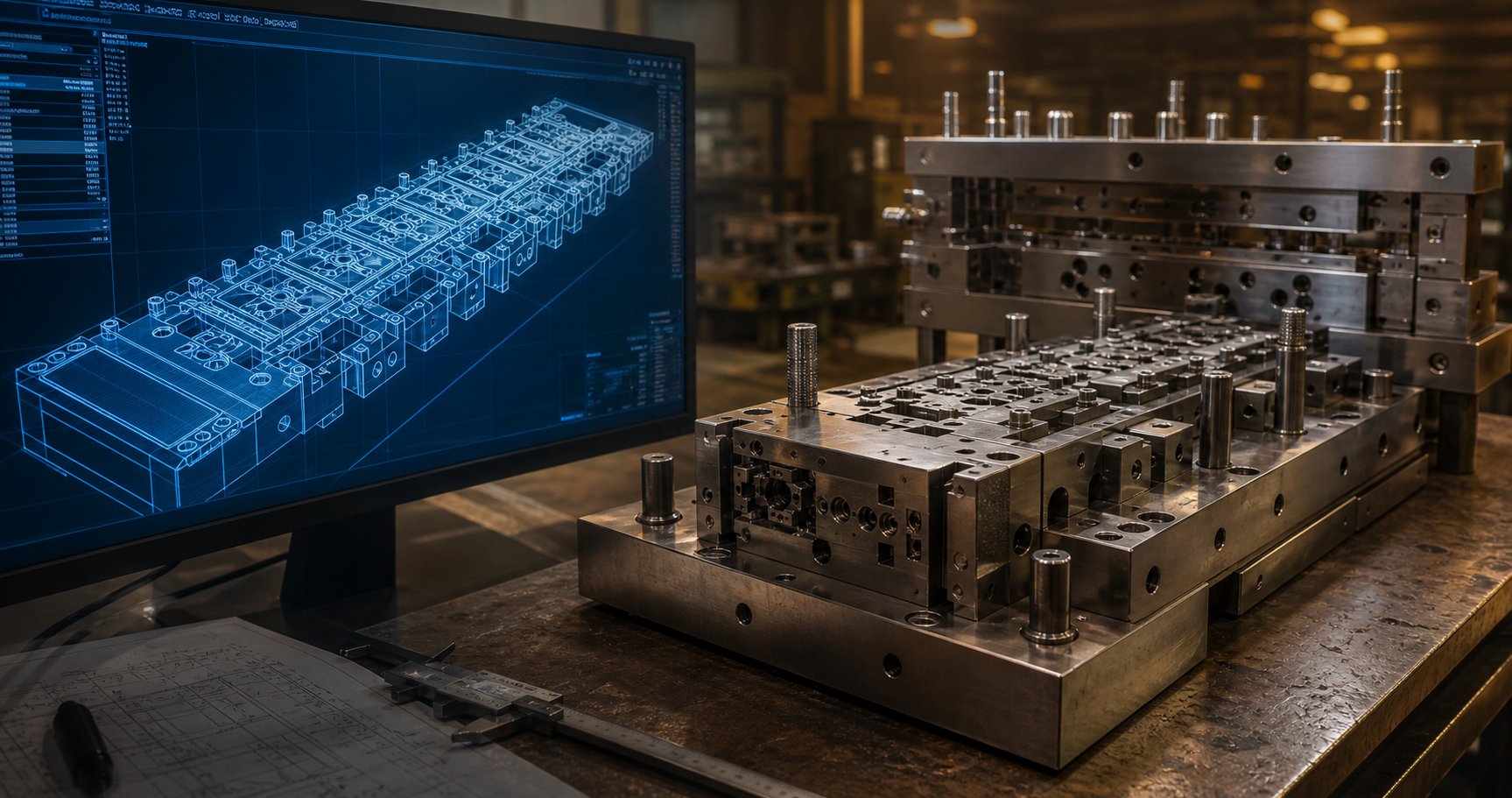

Phase de conception et de simulation

Chaque matrice progressive commence par une disposition en bande - un modèle CAO 2D ou 3D montrant exactement comment la pièce s'emboîte sur la bobine, quelles opérations se produisent à chaque station et comment la bande porteuse relie le tout ensemble. Les ingénieurs utilisent des plates-formes CAO/FAO pour définir les géométries des poinçons, les dégagements des matrices, les emplacements pilotes et les séquences de formage avant la découpe de l'acier.

C'est ici que les fabricants compétents se distinguent : ils exécutent une simulation d'analyse par éléments finis (FEA) sur la conception proposée. Des outils tels que le logiciel de simulation de formage incrémental -, y compris des plates-formes telles que AutoForm ProgSim -, permettent aux ingénieurs d'essayer virtuellement la matrice sur un ordinateur. La simulation prédit l'amincissement du matériau, le risque de froissement, les angles de retour élastique et le tonnage de formage requis à chaque station. Il a même automatiquement-ajuste les forces du coussinet de pression lorsqu'il détecte la formation potentielle de rides.

Pourquoi est-ce important pour vous en tant qu’acheteur ? Parce que la conception progressive des matrices d'emboutissage basée sur la simulation- détecte les problèmes qui autrement surgiraient des semaines plus tard lors des essais physiques - lorsque les résoudre nécessite de réaffûter l'acier à outils trempé ou de mettre au rebut des sections entières de la matrice. CommeMagazine de formage des métauxComme le souligne le note, les concepteurs disposent souvent d'une liberté maximale au début du processus, mais de connaissances minimales en matière de fabrication, et cet écart se réduit rapidement une fois l'outillage dur en cours. La simulation comble ce manque de connaissances avant que l’argent ne soit engagé dans l’acier.

Au cours de cette phase, vous devez vous attendre à examiner et approuver :

• Dessins de disposition des bandes montrant l'orientation des pièces, la séquence des stations et le pourcentage d'utilisation du matériau
• Résultats FEA mettant en évidence les éventuelles zones à risque de formation (fentes, rides, amincissement excessif)
• Stratégie de compensation du retour élastique pour les plis et les formes
• Estimations préliminaires du tonnage et sélection de la presse
• Confirmation progressive des matériaux d'estampage - qualité d'alliage, état, épaisseur et largeur de bobine

Prototypage et essai de matrices

Une fois la conception validée virtuellement, les composants de la matrice sont fabriqués par fraisage CNC, électroérosion à fil et rectification superficielle de précision. Les machines d'électroérosion à fil modernes découpent des profils complexes de poinçons et de matrices avec des tolérances inférieures à 0,005 mm, tandis que le fraisage CNC à grande vitesse- gère les surfaces de formage 3D et les poches des sabots de matrice. Le traitement thermique durcit les composants critiques à 58-62 HRC, et le meulage de finition amène le tout aux dimensions finales.

L'essai est le moment où l'outillage progressif rencontre la réalité. La matrice assemblée est envoyée dans une presse d'essai et le fabricant exécute des bandes d'échantillons à basse vitesse, augmentant progressivement la cadence tout en inspectant les pièces à chaque étape. Les ingénieurs vérifient :

• Précision dimensionnelle par rapport aux tolérances d'impression des pièces
• Hauteur des bavures et état des bords sur les éléments percés
• Angles de courbure et retour élastique par rapport aux spécifications nominales
• Cohérence de l’alimentation en bandes et engagement du pilote
• Finition de surface de formage et tout signe de grippage ou de ramassage de matériau sur l'outillage

Attendez-vous à plusieurs itérations d’essai. Même avec la simulation, des ajustements mineurs sont normaux : - caler un poinçon de forme de 0,05 mm, atténuer un jeu serré ou modifier la position d'un trou pilote. Un fabricant qui prétend zéro itération d’essai simplifie à l’excès ou utilise des pièces extrêmement simples. Ce qui compte, c’est la rapidité avec laquelle ils convergent vers un processus stable.

Les échantillons du premier-article issus de l'essai vous sont soumis pour approbation dimensionnelle - généralement via un package FAIR (First Article Inspection Report) ou PPAP en fonction de votre secteur. Il s'agit de votre dernière porte avant l'autorisation de production.

Délais de livraison typiques, du concept à la production

L'un des aspects-les moins discutés des programmes d'outils progressifs est le calendrier. Les acheteurs reçoivent souvent des estimations vagues et sont ensuite confrontés à des retards sans comprendre où passe réellement le temps. Voici une répartition réaliste :

Les matrices complexes avec des tolérances serrées ou de nombreuses stations de formage tendent vers l'extrémité la plus longue. Un simple outillage de support avec quatre ou cinq stations peut permettre de respecter des délais plus courts. Une modification de conception tardive-après le début de la fabrication des matrices peut coûter jusqu'à la moitié du prix initial de l'outil et ajouter des semaines au calendrier -, c'est pourquoi le gel de la conception avant la découpe de l'acier est essentiel.

La technologie de fabrication moderne a réduit ces délais par rapport à il y a dix ans. Les centres d'usinage CNC à grande vitesse-enlèvent la matière plus rapidement. Wire EDM fonctionne sans surveillance pendant la nuit. La simulation détecte les problèmes qui nécessitaient auparavant plusieurs cycles d'essais physiques-et-de reprise. Ensemble, ces avancées ont amélioré les taux de réussite des premiers articles et réduit le nombre d'itérations d'essai d'une moyenne de quatre à cinq tours à deux ou trois pour les programmes d'outils d'estampage progressif bien simulés.

Pour les acheteurs, l'implication pratique est simple : demandez à votre fabricant quels outils de simulation il utilise, de combien d'itérations d'essais il a généralement besoin et si le délai de livraison indiqué inclut la validation de la production ou simplement les premiers échantillons. Ces réponses en révèlent plus sur les capacités d'ingénierie que n'importe quelle liste d'équipements - et elles prédisent directement les performances de votre matrice une fois qu'elle aura atteint sa vitesse de production maximale-.

Capacités et équipements de précision qui définissent la qualité

La rigueur technique lors du développement des matrices constitue la base -, mais ce qui détermine en fin de compte la qualité des pièces, jour après jour, c'est la précision de l'équipement qui fait fonctionner cette matrice. Deux fabricants peuvent construire une disposition de bande identique, tout en produisant des pièces avec une cohérence dimensionnelle mesurable différente en fonction de leurs plates-formes de presse, de leurs systèmes d'alimentation et de leur technologie de surveillance. Lorsque vous évaluez un partenaire potentiel, ces détails sur le matériel et les processus vous indiquent si son atelier peut réellement fournir les chiffres promis par son équipe d'ingénierie.

Capacités de tolérance sur tous les matériaux

Chaque matériau se comporte différemment lors des opérations de découpe progressives. Les alliages de cuivre s'écoulent facilement mais rebondissent de manière imprévisible dans les virages serrés. Les travaux en acier inoxydable-durent rapidement et nécessitent des forces de poinçonnage plus élevées. L'aluminium se colle contre les surfaces des outils si la lubrification n'est pas gérée avec précision. Ces comportements affectent directement les tolérances réalisables - et les meilleurs fabricants savent quelles plages sont réalistes pour votre combinaison spécifique de matériaux et de fonctionnalités plutôt que de citer un numéro global pour chaque travail.

L'emboutissage des métaux de haute précision peut atteindre des tolérances aussi strictes que ±0,025 mm (±0,001 pouces) sur des caractéristiques critiques telles que la position des trous et les dimensions des formes. Pour les applications aérospatiales et médicales, certaines opérations atteignent la plage de ±0,0127 mm (±0,0005 pouces) avec un outillage spécialisé et une production dans un environnement contrôlé-. Mais ces extrêmes ne sont pas universels - ; ils dépendent du type de matériau, de l'épaisseur, de la géométrie des caractéristiques et du nombre de stations traversées par la bande avant d'atteindre cette opération.

Voici une référence pratique montrant ce que l'estampage de précision permet généralement d'obtenir avec des matériaux et des types de caractéristiques courants :

Notez que l’acier inoxydable et l’aluminium ont tendance à avoir des tolérances de courbure plus lâches. Ce n'est pas une limitation de l'outillage - c'est le comportement du matériau. L'acier inoxydable rebondit de manière plus agressive en raison d'une limite d'élasticité plus élevée, et le faible module élastique de l'aluminium rend plus difficile un contrôle angulaire précis sans opérations de frappe secondaires. Un fabricant indiquant ±0,25 degrés sur un coude en acier inoxydable sans expliquer sa stratégie de compensation devrait soulever des questions.

Spécifications de la presse qui ont un impact sur la qualité des pièces

La presse à estamper n'est pas seulement un châssis qui monte et descend. Ses spécifications déterminent directement quelles pièces vous pouvez produire et avec quelle régularité elles seront produites. Lors de l'évaluation de la liste d'équipements d'un fabricant, concentrez-vous sur ces paramètres :

• Tonnage:La force maximale que la presse peut fournir au point mort bas. Un tonnage inférieur- conduit à un formage incomplet et à des variations dimensionnelles. Une presse fonctionnant à plus de 80 % de sa capacité nominale à chaque course se fatiguera plus rapidement et dérivera plus tôt qu'une presse fonctionnant à 60 %.
• Taille du lit :Détermine l'empreinte maximale de la matrice. Une matrice qui s'adapte à peine au lit ne laisse aucune place aux ressorts d'azote, aux chutes à ferraille ou aux -capteurs de matrice -, autant d'éléments qui affectent la qualité à grande vitesse.
• Longueur de course :Doit s'adapter à la forme la plus profonde dans la matrice ainsi qu'à un espace de bande suffisant pour l'alimentation. Une course trop courte signifie que la matrice ne peut pas s'ouvrir complètement pour un avancement fiable de la bande.
• Capacité de vitesse :Évalué en coups par minute (SPM). Une presse d'estampage à grande vitesse-conçue pour un travail de précision à 800-1 500 SPM présente une rigidité de châssis, une conception de roulement et des caractéristiques d'équilibre dynamique totalement différentes de celles d'une presse à usage général évaluée à 60 SPM.
• Précision de l'alimentation :L'alimentation servo ou le système d'alimentation mécanique faisant avancer la bande doit maintenir une précision de pas de ± 0,01 mm, course après course. À 1 000 SPM, ce mécanisme d'alimentation indexe la bande plus de 16 fois par seconde - toute incohérence se transforme en erreurs de position sur chaque station en aval.

L'emboutissage progressif à grande vitesse et aux performances supérieures repose sur des plates-formes de presse-conçues à cet effet.Bruderer's BSTL 350-88, par exemple, délivre une force de 350 kN avec un lit de 870 x 536 mm et fonctionne à des vitesses de 100 à 1 200 courses par minute. Son système de levier d'entraînement-distribue les charges de bélier sur tout le cadre pour une précision constante à grande vitesse, et une interface OPC UA se connecte aux systèmes de surveillance périphériques pour une transparence totale du processus. Les presses de cette classe sont dotées de systèmes de lubrification à -jeu minimum et à réduction de friction-qui maintiennent la précision dimensionnelle même pendant les cycles de production d'estampage à grande vitesse prolongés.

Qu’est-ce que cela signifie concrètement ? Avec une cadence de 1 200 SPM par matrice de connecteur, une seule presse produit plus de 1,7 million de pièces par jour. Le coût par pièce-baisse considérablement par rapport à une presse à usage général-exécutant la même matrice à 200 SPM - non seulement en raison du débit brut, mais aussi parce que les plates-formes de presses d'estampage à grande vitesse-maintiennent un contrôle plus strict du processus à grande vitesse, générant moins de rebuts et moins-de-pièces hors tolérance qui nécessitent un tri ou une reprise.

Dans-Surveillance des matrices et assurance qualité

L’exécution d’une matrice progressive à des centaines de coups par minute signifie que les problèmes se développent rapidement. Un poinçon cassé à 800 SPM produit 13 pièces défectueuses par seconde avant même qu'un opérateur ne remarque que quelque chose ne va pas. C'est pourquoi la surveillance-in die est devenue non-négociable pour tout environnement de production sérieux.

Les matrices progressives modernes intègrent plusieurs types de capteurs intégrés directement dans l'outillage :

• Capteurs de force :Les cellules de pesée piézoélectriques montées sous les stations de formage détectent les changements de force de poinçonnage qui signalent l'usure de l'outil, une variation du matériau ou des composants cassés. Une baisse soudaine de la force signifie un coup de poing cassé. Une augmentation progressive signifie que la matrice est usée et nécessite un entretien.
• Détection des erreurs d'alimentation :Des capteurs de proximité ou optiques confirment que la bande a avancé au pas correct avant que la presse ne termine sa course. Si la bande n'a pas alimenté - ou a été alimentée à court de -, la presse s'arrête avant que la matrice ne se ferme sur un flan mal positionné.
• Séparer-capteurs :Confirmez que chaque pièce finie a été éjectée de la matrice avant le prochain coup. Une pièce coincée dans la matrice qui est frappée deux fois-peut endommager l'outillage et coûter des dizaines de milliers de dollars en réparation.
• Détection des limaces :Vérifiez que les obturateurs sont tombés hors de la matrice. Les chutes retenues provoquent des défauts de surface et peuvent fissurer les poinçons lors des courses ultérieures.

Au-delà de la détection interne-des matrices, les systèmes d'inspection automatisés en aval de la presse utilisent des caméras de vision, des mesures laser et des tests par courants de Foucault pour vérifier les dimensions critiques sur 100 % des pièces à vitesse de production. Il ne s'agit pas d'un échantillonnage -, c'est chaque pièce vérifiée par rapport aux tolérances avant d'atteindre la station d'emballage.

Pour les acheteurs, la question à poser n’est pas « inspectez-vous les pièces ? - tous les fabricants disent oui. La vraie question est de savoir s'ils fonctionnent dans-la détection avec arrêt automatique de la presse et s'ils effectuent une inspection en ligne à 100 % plutôt qu'un échantillonnage périodique. La différence détermine si une défaillance d’un outillage produit 13 pièces défectueuses ou 13 000 avant que quelqu’un ne l’attrape.

Ces capacités de précision et ces systèmes de surveillance représentent l’aspect matériel de la qualité. Mais le matériel à lui seul ne garantit pas les résultats ; - le fabricant qui exploite cet équipement a besoin des processus, de l'expérience et des pratiques de communication appropriés pour fournir des résultats cohérents. Cette évaluation nécessite de regarder au-delà de la liste des machines.

Comment évaluer et sélectionner les fabricants de matrices progressives

Les spécifications d'équipement et les tableaux de tolérance vous indiquent ce qu'est un fabricantpeutfaire en théorie. Mais fourniront-ils réellement des résultats cohérents sur votre projet, à vos volumes, dans les délais prévus ? C'est une question différente - et pour y répondre, il faut évaluer les fabricants de matrices progressives sur la maturité des processus, les habitudes de communication et l'adéquation de la chaîne d'approvisionnement, et pas seulement sur les listes de machines.

Imaginez que vous ayez limité votre recherche à trois ou quatre fabricants de matrices d'emboutissage qui revendiquent tous des capacités similaires. Comment séparer les partenaires véritablement compétents de ceux qui citeront de manière agressive et se débattront ensuite à travers des itérations d'essais sans fin ? Le cadre ci-dessous offre aux ingénieurs de production et aux équipes d'approvisionnement un moyen structuré d'évaluer les fournisseurs d'emboutissage progressif avant d'engager des dollars en outillage.

Des drapeaux verts qui signalent un partenaire de qualité

Certains indicateurs sont systématiquement en corrélation avec les fabricants qui livrent à temps, respectent les tolérances dès le premier cycle de production et communiquent de manière proactive lorsque des problèmes surviennent. Lorsque vous évaluez un fabricant de matrices progressives, recherchez ces signaux :

• Conception de matrice basée sur la simulation :Ils utilisent FEA et un logiciel de simulation de formage (AutoForm, DEFORM ou équivalent) pour valider la disposition des bandes avant de couper l'acier. Cela signifie moins d’itérations d’essai et un délai de production plus rapide.

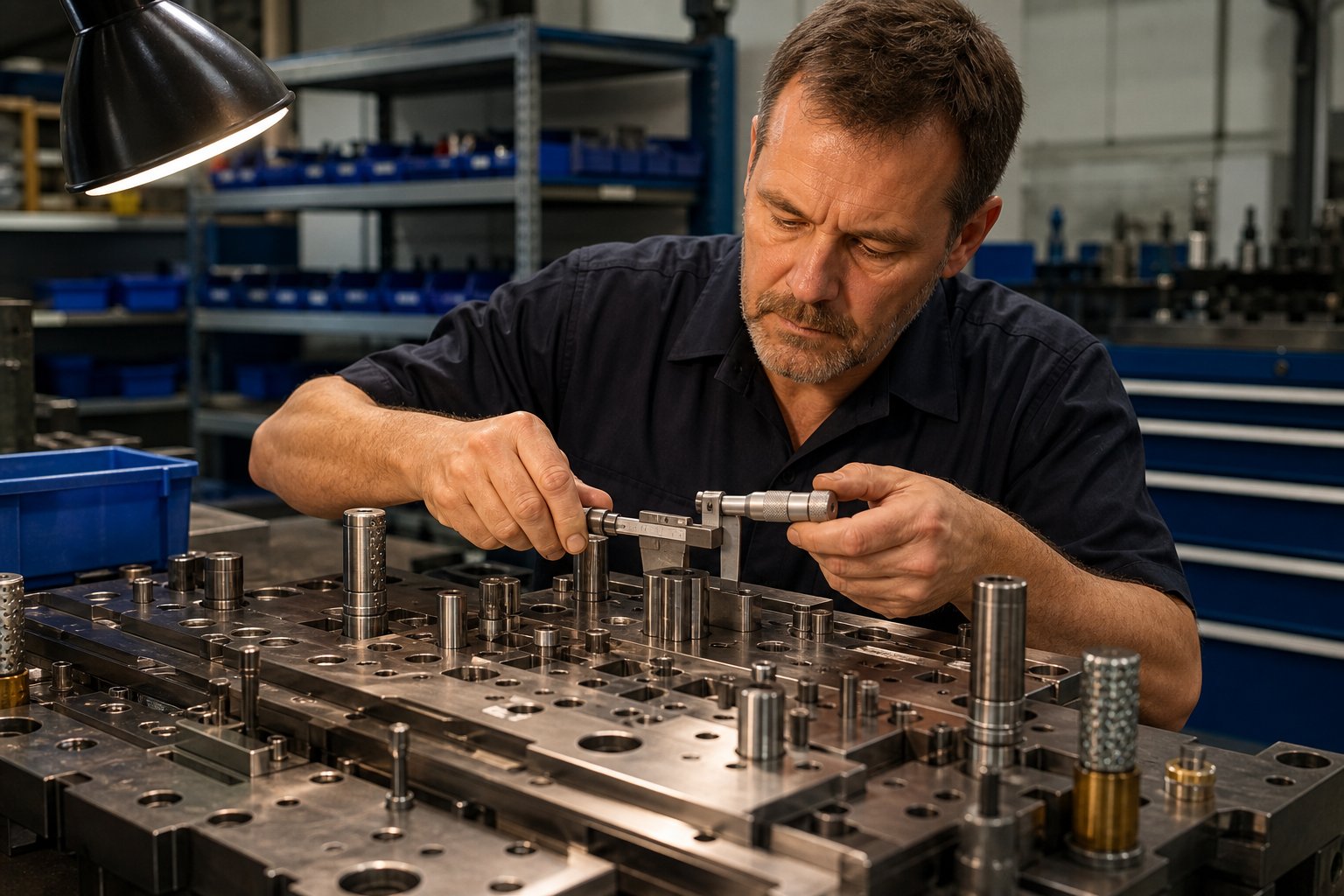

• Salle d'outillage interne-avec capacité d'usinage complète :Fraisage CNC, électroérosion à fil, meulage de surface et traitement thermique sous un même toit. Un fabricant qui sous-traite des composants de matrice critiques perd le contrôle de la qualité et des délais.
• Processus d'essai et de validation documenté :Ils peuvent décrire leur séquence d'essai standard : - le nombre d'itérations dont ils ont généralement besoin, les données qu'ils collectent à chaque étape et ce qui constitue les-critères d'approbation. Les installations d'essai et de validation internes-permettent de tester les outils dans des conditions réalistes avant leur expédition.
• Systèmes de traçabilité des matériaux :Documentation complète du fournisseur de bobines via les certifications d'usine des pièces finies -, les numéros de lot et les dossiers d'inspection entrants. Non-négociable pour les applications automobiles, médicales et aérospatiales.
• Accès transparent à la communication et à l’ingénierie :Leurs ingénieurs parlent directement à vos ingénieurs. Les décisions de conception sont expliquées et pas seulement transmises. Ils vous invitent à assister à des essais et à partager ouvertement des données dimensionnelles.
• Références dans votre secteur d'activité spécifique :Ils peuvent nommer des clients (ou au moins décrire des applications) dans votre secteur. La capacité générale d'un fabricant de matrices d'emboutissage de métaux compte moins que l'expérience avérée de vos matériaux, tolérances et exigences de certification.
• Évolutivité et capacité flexible :Ils peuvent gérer vos volumes actuels et évoluer avec vous. Renseignez-vous sur leurs taux d'utilisation de la presse - un magasin fonctionnant à 95 % de sa capacité n'a pas de tampon pour vos commandes urgentes ou vos augmentations de volume.

Un fabricant commeYICHEN, par exemple, positionne ses capacités de matrices d'estampage progressives autour d'une production en grand volume-avec une formation multi-station et une sortie évolutive - le type de profil qui coche plusieurs de ces cases pour les équipes ayant besoin d'une production de masse reproductible. Lors de l’évaluation d’un partenaire potentiel, la clé est de vérifier ces affirmations au moyen de visites d’installations, d’échantillons et de vérifications de références plutôt que de prendre le langage marketing au pied de la lettre.

Drapeaux rouges à surveiller

Les signaux d'alarme ne signifient pas toujours qu'un fabricant est incompétent ; parfois, ils indiquent simplement une inadéquation entre ses atouts et vos besoins. Mais certains modèles prédisent systématiquement des problèmes en aval :

• Aucune capacité de simulation :Un atelier qui s'appuie entièrement sur une conception de matrices-expérimentée sans validation FEA aura probablement besoin de plus d'itérations d'essai, de délais plus longs et comportera un risque plus élevé de modifications de conception en cours-de conception qui vous coûteront de l'argent.
• Estimations de délais de livraison vagues ou évasives :"Environ 12 semaines, peut-être plus" sans une analyse étape par étape-par-suggère qu'ils n'ont pas suffisamment bien cartographié leur propre processus pour prédire les résultats. Comparez cela à un calendrier détaillé avec des étapes de conception, d'usinage, d'essai et de validation clairement définies.
• Refus de partager les données de tolérance ou l'historique CPK :Si un fournisseur de matrices d'emboutissage ne vous montre pas d'études de capacité provenant de travaux antérieurs similaires, il se peut qu'il ne dispose pas de ces données -, ce qui signifie qu'il ne mesure pas systématiquement la capacité du processus.
• Aucune référence client dans votre secteur :Un atelier qui n'est jamais estampillé en titane de qualité médicale-ou qui n'exécute jamais de production conforme à l'IATF-sera confronté à une courbe d'apprentissage abrupte pour votre projet. Vous payez cette éducation en retards et en problèmes de qualité.
• Dépendance à source unique-sans plan de sauvegarde :Si leur seule machine d'électroérosion à fil tombe en panne au milieu du-programme, qu'arrive-t-il à votre matrice ? Renseignez-vous sur la redondance et la planification d’urgence pour les équipements du chemin critique.
• Prix ​​nettement inférieur à toutes les autres cotations :Un devis 30 -40 % inférieur à celui des concurrents signifie généralement que quelque chose a été laissé de côté : moins d'itérations d'essai budgétisées, une construction de matrice plus fine, un acier à outils de qualité inférieure ou des hypothèses sur vos exigences de tolérance qui ne correspondent pas à votre impression.
• Aucune structure d'assistance après-vente- :Les matrices progressives s'usent sur des millions de cycles. Un fabricant sans services de maintenance, de dépannage ou de réparation vous laisse bloqué lorsqu'un poinçon de formage s'use hors des tolérances six mois après le début de la production.

Considérations relatives à l'approvisionnement national et offshore

La décision nationale-contre-offshore en matière d'outillage à matrices progressives implique des compromis qui vont bien au-delà du prix unitaire. Lorsque vous achetez une pièce de base, son expédition à travers un océan augmente les coûts mais ne modifie pas fondamentalement le produit. Cependant, le développement progressif des matrices est itératif et collaboratif - et la géographie a un impact direct sur le déroulement de cette collaboration.

Voici à quoi ressemble réellement le coût total lorsque vous prenez en compte les variables cachées :

La nature itérative des essais de matrice est le facteur critique que de nombreux acheteurs sous-estiment. Comme le note Manor Tool, les décalages horaires et les barrières de communication ralentissent les changements de production - et le développement progressif des matrices est essentiellement une série de changements de production jusqu'à ce que le processus se stabilise. Lorsque vos échantillons d'essai nécessitent un ajustement de 0,03 mm sur un poinçon de forme, cette boucle de rétroaction prend une journée au niveau national contre une semaine ou plus à l'étranger une fois que vous tenez compte du décalage de communication, de la refabrication et de la réexpédition.

Cela dit, l'approvisionnement offshore peut s'avérer judicieux pour la réplication de conceptions de puces éprouvées et stables (non développées à partir de zéro), pour des programmes-sensibles aux coûts où des délais plus longs sont acceptables, ou lorsque le partenaire offshore possède une expérience approfondie de votre application précise. Le risque augmente considérablement lorsque vous développez de nouveaux outils complexes où la collaboration itérative en matière d'ingénierie est la clé du succès.

La protection IP mérite une attention particulière. La conception de votre matrice progressive - la disposition des bandes, la séquence des stations, la géométrie de formage et les spécifications des matériaux - représentent une valeur technique significative. Les contrats nationaux comportant des accords de non-divulgation exécutoires et des clauses claires sur la propriété de la propriété intellectuelle offrent une protection plus forte que les accords offshore où l'application de la loi varie selon les juridictions. Pour les conceptions de pièces exclusives sur des marchés concurrentiels, cette considération à elle seule peut justifier la prime nationale.

Meilleures pratiques en matière de RFQ pour des devis précis

La qualité des devis que vous recevez des fournisseurs d'emboutissages progressifs reflète directement la qualité des informations que vous fournissez. Les appels d’offres vagues produisent des devis remplis de prix conditionnels. Les appels d'offres détaillés et bien-structurés produisent des prix précis et font apparaître les problèmes potentiels tôt - avant que vous ne vous engageiez auprès d'un partenaire.

Lorsque vous soumettez une demande de prix aux fabricants de matrices d'estampage, incluez :

• Données complètes de la pièce :Dessins dimensionnels 2D avec légendes GD&T, modèles 3D STEP ou Parasolid et spécifications des matériaux, y compris l'alliage, l'état et l'épaisseur avec tolérances.
• Volume annuel et durée de vie du programme :Une matrice conçue pour 500 000 pièces par an sur cinq ans (2,5 millions de frappes à vie) nécessite une construction différente de celle conçue pour 50 000 pièces par an. Cela affecte directement la sélection des matériaux de matrice, les décisions en matière de revêtement d'usure et la planification des composants de rechange.
• Dimensions critiques identifiées :Identifiez les tolérances qui sont fonctionnellement critiques et celles qui peuvent faire l’objet de négociations. Cela aide les concepteurs de matrices à répartir les efforts d’ingénierie là où cela compte le plus.
• Opérations secondaires :Spécifiez toutes les exigences en matière de placage, de traitement thermique, d’ébavurage ou d’assemblage. Ceux-ci affectent la sélection des matériaux et les-décisions en matière de processus de fabrication.
• Exigences en matière de documentation qualité :Niveau PPAP, attentes en matière de fréquence d'inspection, besoins en matière de rapports SPC et exigences de certification (IATF 16949, ISO 13485, AS9100).
• Calendrier cible :Quand avez-vous besoin de pièces de production ? Travailler à rebours à partir de cette date aide les fabricants à évaluer honnêtement la faisabilité plutôt que de citer un calendrier agressif qu'ils ne peuvent pas respecter.
• Spécifications d’emballage et d’expédition :Les exigences en matière d'emballage des bacs en vrac, des barquettes, des bandes-et-des bobines - peuvent influencer les décisions de conception des matrices, en particulier l'orientation et l'état des pièces au moment de la coupure.

Une pratique de plus qui différencie les équipes achats expérimentées des novices : demander à chaque fabricant de diviser son devis en coût d'outillage, prix pièce en volume et éventuels coûts récurrents (maintenance, composants de rechange, inspection). Un seul devis forfaitaire-masque des informations importantes sur la destination de l'argent et rend presque impossible la comparaison-de pommes avec-des pommes avec des pommes entre plusieurs fabricants de matrices progressives.

Avec un cadre d'évaluation structuré et une demande de prix détaillée en main, le défi final passe detrouverle bon fabricant pourbâtimentla bonne relation - celle qui maintient la qualité et la communication tout au long des années de production, pas seulement jusqu'à l'approbation du premier article.

Construire un partenariat d’estampage progressif réussi

Trouver un fabricant qualifié est une chose. Construire un partenariat qui offre une qualité constante sur des millions de pièces au fil des années de production est une tout autre chose. La différence entre une relation transactionnelle avec un fournisseur et un véritable partenariat de fabrication réside dans l'alignement - entre les exigences de vos applications, leurs capacités éprouvées et les-exigences de production à long terme auxquelles votre programme sera confronté.

Adaptation des capacités à votre application

Chaque décision discutée tout au long de cet article - sélection du type de matrice,-certifications spécifiques au secteur, maturité des processus d'ingénierie, précision des équipements et stratégie d'approvisionnement - pointe vers un seul principe : la bonne entreprise d'emboutissage progressif pour votre projet est celle dont les atouts correspondent à vos besoins spécifiques, et non celle offrant le chiffre le plus bas sur la feuille de devis.

Voici ce que cela signifie en pratique :

• Volume et évolutivité :Si votre programme nécessite un emboutissage progressif à long terme de centaines de milliers ou de millions de pièces par an, votre partenaire a besoin d'une capacité de presse, d'une qualité de construction des matrices et de systèmes de maintenance conçus pour cette production soutenue. Une boutique optimisée pour les prototypes ne pourra pas évoluer avec vous.
• Collaboration en ingénierie :Les services d'estampage progressifs qui incluent une conception basée sur la simulation-, des processus d'essai transparents et une communication directe entre les ingénieurs-et-réduisent les risques pendant le développement et accélèrent le délai de production stable.
• Expérience éprouvée-dans le secteur :Un fabricant avec un succès documenté dans votre secteur - qu'il s'agisse de l'automobile, de l'électronique, du médical ou du CVC - comprend déjà vos tolérances, vos défis matériels et vos exigences en matière de documentation sans avoir à apprendre votre budget.
• Perspective du coût total :Le coût de l'outillage, le prix à la pièce, les dépenses de maintenance, les taux de rebut et les coûts de défaillance de qualité sont tous pris en compte dans le coût réel des emboutissages à grand volume. Un partenaire qui utilise des outils de classe A bien entretenus à des vitesses optimisées offre un coût total inférieur à celui d'une matrice moins chère qui nécessite une intervention constante.

Les programmes d’estampage progressif OEM s’étendent souvent sur cinq à dix ans de production continue. Une matrice conçue pour cette durée de vie - avec des inserts d'usure remplaçables, des composants de coupe en carbure et des calendriers de maintenance documentés - surpassera un outil moins cher qui nécessite une remise à neuf complète après son premier million de cycles. Votre investissement initial protège vos-économies par pièce pendant toute la durée de vie du programme.

Passer à l'étape suivante en toute confiance

Lorsque vous êtes prêt à passer de la recherche à l’action, le processus est simple. Préparez une demande de prix détaillée avec des données complètes sur les pièces, des projections de volume et des légendes de tolérance critiques. Identifiez deux à quatre fabricants dont les capacités correspondent à votre profil d'application. Évaluez leurs réponses non seulement sur le prix, mais aussi sur la profondeur de l'ingénierie, la clarté du calendrier, la qualité de la communication et la volonté de partager les données sur la capacité des processus provenant de programmes similaires.

Pour les équipes qui recherchent des services d'emboutissage de métaux progressifs qui exigent un formage multi--efficace, une répétabilité étroite et une production de masse évolutive, les fabricants commeYICHENreprésentent le type d'entreprise d'emboutissage progressiste construite autour d'une production à volume élevé-et d'une précision de formage multi-station. L'accent mis sur une production évolutive s'aligne sur les critères d'évaluation abordés ici -développement de matrices axé sur l'ingénierie-, capacité à produire des volumes élevés et soutenus-et infrastructure permettant de maintenir la cohérence dimensionnelle sur des millions de cycles.

Quel que soit le partenaire que vous choisirez, donnez la priorité à ces principes fondamentaux : vérifiez la capacité de simulation pendant la phase de conception, assistez aux essais lorsque cela est possible, exigez une documentation qualité structurée dès le premier jour et établissez des canaux de communication clairs entre votre équipe d'ingénierie et la leur. Une matrice progressive est un actif de production à long-terme - et le fabricant derrière elle doit être un partenaire à long-capable de croître parallèlement aux exigences de votre programme.

Foire aux questions sur les fabricants de matrices d'estampage progressif

1. Qu'est-ce qu'une matrice d'estampage progressive et comment fonctionne-t-elle ?

Une matrice d'emboutissage progressif est un outil multi-poste qui effectue des opérations séquentielles de travail des métaux sur une bande métallique continue au fur et à mesure de son avance dans une presse. Chaque station gère une tâche spécifique - perçage, découpage, formage, frappe, détourage ou découpe - et toutes les stations fonctionnent simultanément sur différentes sections de la bande. Cela signifie qu'une pièce finie est produite à chaque coup de presse, ce qui rend le processus extrêmement efficace pour les productions en grand volume allant de centaines de milliers à des millions de pièces par an.

2. Comment choisir entre un dé progressif et un dé de transfert ?

Le choix dépend de la taille de la pièce, de la complexité de la géométrie et du volume. Les matrices progressives fonctionnent mieux pour les pièces de petite-à-pièces de taille moyenne (jusqu'à environ 12 pouces) dans des volumes élevés avec des profondeurs de formage modérées, offrant des temps de cycle supérieurs et des coûts par-pièce inférieurs. Les matrices de transfert sont mieux adaptées aux composants plus grands, aux géométries embouties - ou aux pièces nécessitant des opérations sur plusieurs côtés, car le flan se sépare tôt de la bande et peut être tourné ou retourné entre les stations. Si votre pièce dépasse ce que permet une bande de support connectée en termes de profondeur ou de taille d'emboutissage, l'outillage de transfert est généralement la bonne approche.

3. Combien de temps faut-il pour développer une matrice d'estampage progressive, du concept à la production ?

Les délais de livraison typiques varient de 12 à 20 semaines, divisés en quatre phases : conception et simulation (3-5 semaines), fabrication de matrices comprenant l'usinage CNC, l'électroérosion par fil et le traitement thermique (6 à 10 semaines), essais et échantillonnage (2 à 4 semaines) et validation de la production (1 à 2 semaines). Les matrices complexes comportant de nombreux postes de formage ou des tolérances serrées tendent vers les extrémités les plus longues, tandis que les outils à supports simples peuvent respecter des délais plus courts. Les modifications de conception tardives après le début de la découpe de l'acier peuvent ajouter des semaines et des coûts importants. Il est donc essentiel de finaliser la conception avant le début de la fabrication.

4. Quelles tolérances les matrices d'emboutissage progressif peuvent-elles atteindre ?

Les tolérances réalisables dépendent du type de matériau, de la géométrie des caractéristiques et de la complexité de la pièce. Pour les positions des trous dans l'acier au carbone ou les alliages de cuivre, les fabricants retiennent généralement ±0,03 à ±0,05 mm. Les caractéristiques inventées peuvent atteindre ±0,01 mm. Les angles de courbure varient davantage de - ±0,5 degrés pour l'acier au carbone et le cuivre, mais de ±1,0 degrés pour l'acier inoxydable et l'aluminium en raison d'un retour élastique plus important. Les applications de haute-précision dans les secteurs de l'aérospatiale ou du médical peuvent atteindre ±0,0127 mm (±0,0005 pouces) avec des outils spécialisés, bien que ces extrêmes nécessitent une production dans un environnement-contrôlé et-des plates-formes de presse spécialement conçues.

5. Dois-je m'approvisionner en matrices d'estampage progressif au niveau national ou à l'étranger ?

L'approvisionnement national offre une communication plus rapide, une participation aux essais plus facile, un délai d'exécution des modifications techniques plus court (jours contre semaines) et une protection IP plus forte grâce à des NDA exécutoires. L'approvisionnement offshore coûte généralement 30 à 50 % moins cher au départ, mais ajoute 15 à 25 % de fret et de tarifs, prolonge les délais de livraison de 4 à 10 semaines et introduit des retards de communication qui ralentissent le processus d'essai itératif. Offshore peut travailler sur des conceptions de matrices répliquées et éprouvées où la collaboration est minime. Pour les nouveaux outils complexes nécessitant un retour d’information itératif en matière d’ingénierie, les fabricants nationaux offrent généralement de meilleurs résultats globaux malgré des prix plus élevés.
