Entretien des matrices d'estampage : arrêtez de rechercher les pannes, commencez à les prévenir

Ce que la maintenance des matrices d'emboutissage signifie pour les équipes de production

Vous savez déjà que la matrice est le cœur de votre opération d’estampage. Quand tout fonctionne bien, les pièces circulent, les plannings tiennent et personne ne reçoit d'appel à 2 heures du matin. Quand ce n'est pas le cas, tout en aval en paie le prix. La vraie question n'est pas de savoir si la maintenance est importante -, mais si votre programme est réellement structuré pour éviter les pannes ou juste assez rapide pour y réagir.

Ce qu'implique réellement la maintenance des matrices d'estampage

La maintenance des matrices d'emboutissage est le processus systématique d'inspection, de nettoyage, d'affûtage, de remplacement des composants usés et de vérification de l'alignement pour préserver le fonctionnement de la matrice et prolonger la durée de vie productive entre les pannes.

Cette définition couvre tout le champ d’application, mais chaque élément a un réel poids sur l’atelier. L'inspection signifie plus qu'un simple examen visuel - ; elle comprendmesurer le poinçon-pour-le jeu de la matrice, en vérifiant l'usure des broches de guidage et en identifiant les premiers signes de grippage ou d'écaillage des bords avant qu'ils ne produisent des déchets. Le nettoyage élimine l’accumulation de bouchons, les résidus de lubrifiant durci et les débris qui accélèrent l’usure. L'affûtage et le reconditionnement restaurent la géométrie de coupe et maintiennent les tolérances requises par vos pièces. Le remplacement des composants concerne les ressorts, les pilotes, les bagues et autres éléments d'usure selon un calendrier plutôt qu'après une panne. La vérification de l'alignement confirme que la hauteur de fermeture, le timing et l'enregistrement de station-à-station restent conformes aux spécifications.

Ce ne sont pas des tâches isolées. Ils forment une approche systématique où la qualité d’une étape détermine directement la fiabilité de la suivante. Sautez le nettoyage et votre inspection manque une fissure capillaire. Si vous manquez l'occasion, votre prochain cycle de production se terminera par un poinçon cassé et un arrêt imprévu de quatre -heures.

Pourquoi les programmes de maintenance échouent sans structure

La plupart des magasins ne négligent pas volontairement leurs matrices. Le problème est que la maintenance des matrices consiste souvent par défaut en une réparation réactive -, ce que l'industrie appelle la « lutte contre les incendies ». Un poinçon s'écaille, la production s'arrête, le technicien l'échange ou le réaffûte et la presse tourne à nouveau. La crise immédiate est résolue, mais rien concernant l’usure sous-jacente, le manque de lubrification ou la dérive d’alignement n’est résolu.

A distinction clé du MetalForming Magazinele décrit clairement : la réparation consiste à remettre quelque chose en état de fonctionnement, tandis que la maintenance consiste à préserver quelque chose dans son état actuel grâce à un entretien programmé. De nombreuses organisations les suivent ensemble, ce qui masque le temps et le budget réellement consacrés aux solutions d'urgence plutôt qu'à la prévention. Les recherches montrent systématiquement qu'une approche entièrement réactive coûte 25-30 % de plus qu'un programme structuré de maintenance préventive des matrices, en grande partie en raison des primes de main d'œuvre d'urgence, des commandes urgentes de pièces et des pertes de production en cascade qui n'apparaissent jamais dans le budget de maintenance.

Cet article n'est pas un aperçu pour débutant des raisons pour lesquelles les décès ont besoin d'attention. Il s'agit d'un manuel de travail destiné aux gestionnaires d'outillage et aux techniciens de maintenance des matrices qui souhaitent combler l'écart entre la recherche des pannes et leur prévention -, couvrant les listes de contrôle, les cadres de dépannage, les considérations matérielles, les systèmes de suivi et les technologies de surveillance qui rendent la planification basée sur les conditions-pratique.

L’analyse de rentabilisation de la maintenance préventive des matrices

Dire aux dirigeants que la maintenance préventive « permet d’économiser de l’argent » fait rarement bouger les choses. Les budgets sont approuvés avec des chiffres et non avec des principes. Le défi pour la plupart des responsables d'outillage n'est pas de croire en la prévention -, mais de quantifier ce que vaut réellement la prévention dans leur activité spécifique. Cela nécessite un cadre lié à vos propres données de production, et non à des affirmations génériques de l'industrie.

Un cadre pour calculer le retour sur investissement de la maintenance des matrices

La logique de base est simple. Vos économies sur les coûts de maintenance des matrices proviennent de trois flux de valeur mis en balance avec votre investissement total en maintenance :

(Coût des temps d'arrêt évités + Coût des rebuts évités + Valeur de durée de vie prolongée de la matrice) - (Main d'œuvre de maintenance + Pièces + Outillage)=ROI net de la maintenance

Cela semble simple, mais le plus difficile est de savoir où trouver chaque numéro dans votre boutique. Le tableau ci-dessous mappe chaque catégorie de coûts à ce que vous devez mesurer et à l'endroit où se trouvent généralement ces données.

Vous remarquerez que les coûts « évités » nécessitent une référence. Si vous ne suivez pas déjà les heures d'arrêt imprévues et les taux de rebut liés à l'état de la matrice, commencez par là. Même un mois de données propres vous donne un point de départ crédible pour le calcul.

Coûts cachés de la maintenance réactive-uniquement

La raison pour laquelle la réparation réactive des matrices semble trompeusement bon marché est que les magasins ne prennent généralement en compte que la réparation directe -, le poinçon de remplacement et l'heure du technicien.Magazine de formage des métauxillustre cela avec un scénario réel : un seul poinçon cassé qui coûte 25 $ à remplacer plus une heure de travail d'outilleur semble être un événement de 50 $. En réalité, cela génère également une heure de travail de configuration pour retirer la matrice, une autre heure pour la réinitialiser, 30 minutes de temps de laboratoire de qualité, des pièces mises au rebut, des salaires d'opérateur inutilisés et des frais généraux de gestion. Le coût réel de cet arrêt imprévu dépasse 500 $.

Multipliez ce schéma sur des dizaines d’événements par mois et l’écart devient évident. Une maintenance non planifiée peut être quatre fois plus coûteuse que la maintenance planifiée si l'on prend en compte tous les coûts qui disparaissent lorsque la réparation de la matrice a lieu hors ligne plutôt qu'à mi--exécution. Ces multiplicateurs cachés - démontage de la configuration, temps d'inactivité de la presse, re-vérification de la qualité, rebuts de production partielle- et marge perdue sur les pièces jamais produites - sont ce qui rend le dossier de retour sur investissement convaincant.

La voie à suivre ne consiste pas simplement à dépenser davantage en maintenance. Il s'agit de modifier le rapport entre le travail planifié-et-non planifié afin que votre investissement soit consacré à la préservation de l'état de la matrice plutôt qu'à la récupération après des pannes. Lorsque vous pouvez montrer aux dirigeants le coût total d'un seul retrait de matrice imprévu par rapport au coût d'un service hors ligne planifié, la réduction des temps d'arrêt des matrices d'estampage s'amortit d'elle-même rien que sur le plan mathématique.

Construire cette analyse de rentabilisation vous donne le budget. La question suivante est de savoir comment déployer efficacement ce budget -, ce qui signifie définir exactement ce qui est inspecté, mesuré et entretenu à chaque intervalle de maintenance.

Listes de contrôle de maintenance structurées par intervalle

Un budget et de bonnes intentions ne permettent pas aux matrices de continuer à fonctionner, ce qui est le cas pour - actions répétables. La différence entre un programme sur papier et un programme qui prévient réellement les échecs réside dans la spécificité : qui vérifie quoi, à quelle fréquence et par rapport à quelle norme mesurable. Une instruction vague comme « inspecter le dé » laisse trop de place à l'interprétation. Une liste de contrôle de maintenance des matrices bien conçue relie chaque tâche à une fréquence, un seuil de mesure et un critère de réussite/échec clair.

Les intervalles ci-dessous sont structurés autour des quatre niveaux sur lesquels la plupart des environnements de production s'appuient sur des déclencheurs - quotidiens, hebdomadaires, mensuels et annuels - plus le nombre de coups-- qui s'ajustent à la charge de travail réelle de la matrice plutôt qu'à l'heure du calendrier uniquement.

Tâches d'inspection quotidiennes et hebdomadaires

Les contrôles quotidiens constituent votre première ligne de défense. Ils sont rapides, visuels et conçus pour détecter les problèmes apparus lors de l'exécution précédente avant qu'ils ne se transforment en abandon ou en temps d'arrêt imprévu. Considérez-les comme les tâches que tout opérateur de presse ou technicien d'installation peut effectuer sans retirer la matrice de la presse.

• Contrôle visuel de la qualité des pièces :Vérifiez les échantillons de premier-prélèvement et de-exécution pour détecter la formation de bavures, de rayures, de changements dimensionnels ou de marques de surface. Tout changement par rapport à la ligne de base de l'exécution précédente mérite une enquête avant de continuer.
• Élimination des limaces et des débris :Éliminez les limaces, les éclats et les débris piégés de la cavité de la matrice, des chemins de ferraille et des zones d'éjection. Les matériaux coincés sont l'une des causes les plus courantes de dommages aux surfaces et de problèmes d'alimentation.
• Vérification de la lubrification :Vérifiez que le lubrifiant atteint tous les points d'application prévus : pulvérisateurs, rouleaux et zones de lubrification manuelle. Les surfaces de contact sèches accélèrent le grippage et l’usure des bords beaucoup plus rapidement que ne le pensent la plupart des techniciens.
• Vérification de l'emplacement des fixations- :Vérifiez que les vis, pinces et protections accessibles restent sécurisées. Un bruit de presse anormal lors d'un tirage est souvent dû à un dispositif de retenue desserré ou à une section décalée.
• Dégagement du chemin de ferraille :Assurez-vous que les chutes à limaces et les canaux à déchets circulent librement. Les blocages provoquent un empilement de bouchons, ce qui peut fissurer les poinçons ou endommager les sections de la matrice.

Les tâches hebdomadaires vont encore plus loin. Celles-ci nécessitent généralement de tirer la matrice vers un établi ou, au minimum, d'accéder à des composants qui ne sont pas visibles pendant la production.

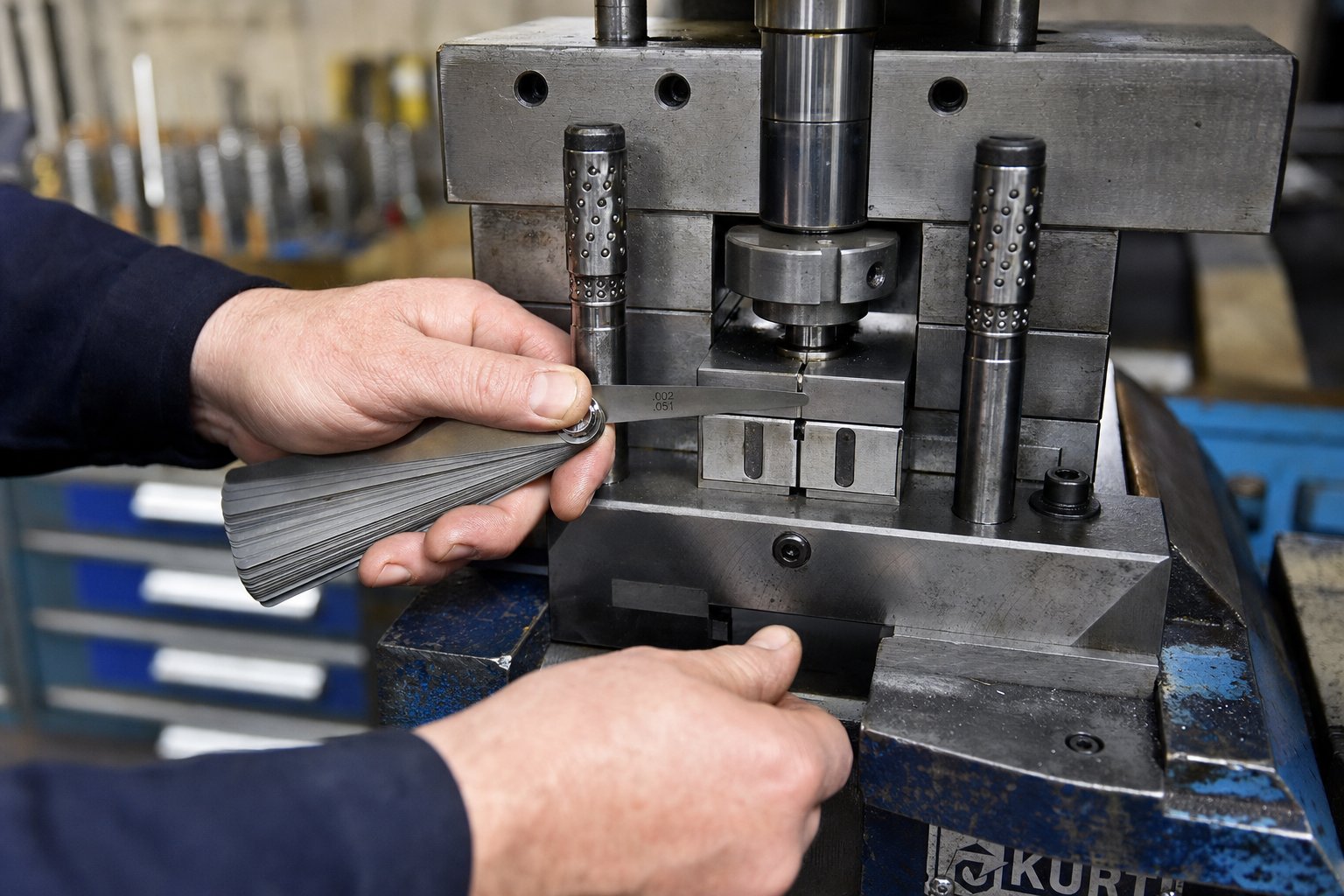

• Mesure du dégagement du poinçon-à- :Utilisez des jauges d'épaisseur pour vérifier le jeu aux postes de coupe.Conseils d'ingénierie de MISUMIrecommande des valeurs de jeu en pourcentage de l'épaisseur du matériau par côté, les matériaux plus durs nécessitant un jeu plus élevé. Tout écart au-delà de votre tolérance documentée - est souvent signalé lorsque le jeu dérive de plus de 0,02 mm par rapport aux spécifications - signale que les cales doivent être ajustées ou que les composants doivent être remplacés.
• Inspection des broches de guidage et des bagues :Vérifiez s'il y a des points, un jeu excessif ou des mouvements brusques. Nettoyez et relubrifiez avec 3 à 5 gouttes d'huile de précision, puis faites fonctionner manuellement l'ensemble de guidage pour confirmer un déplacement fluide.
• Évaluation de l'état du ressort :Inspectez les ressorts pour déceler des fissures, des marques de fatigue ou une perte de longueur libre. Les directives de l'industrie suggèrent de remplacer tout ressort dont la longueur libre a diminué de plus de 10 %, car une force de rappel affaiblie entraîne des problèmes de contrôle du dénudage et un dénudage incohérent.
• Vérification du pilote et du capteur :Vérifiez que les pilotes entrent proprement, sans-contact unilatéral. Vérifiez que les capteurs photoélectriques et les commutateurs de proximité restent dégagés et réactifs.
• Vérification de l'alignement :Recherchez les marques de témoin inégales sur les chaussures de matrice, les blocs de talon et les surfaces de contact. Des modèles d'usure asymétriques indiquent des problèmes de dérive de montage ou de parallélisme de presse.

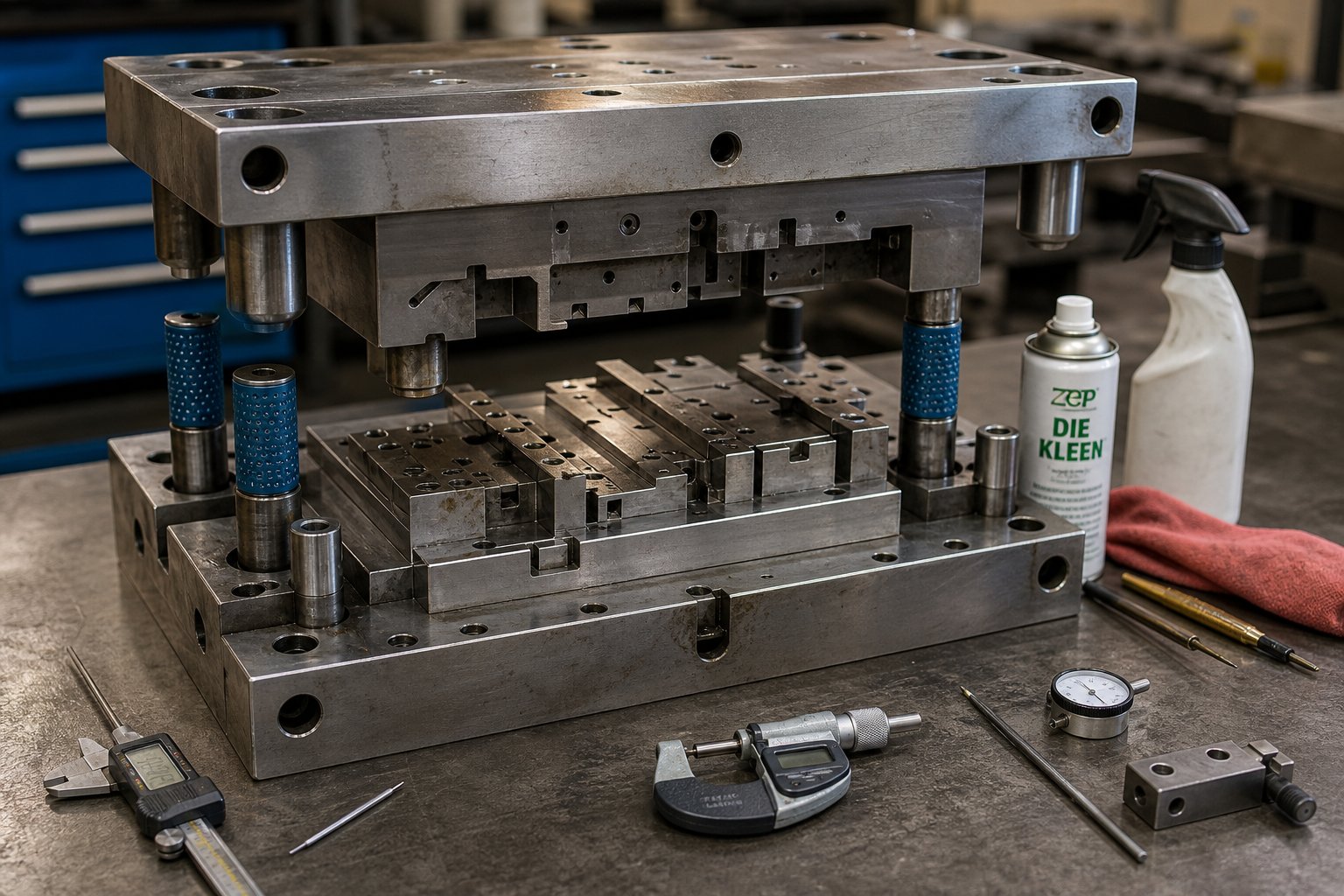

Procédures de maintenance mensuelles et annuelles

Les fenêtres de service mensuelles permettent de passer de la maintenance préventive de la surveillance à la restauration active. Ces intervalles traitent de l’usure cumulée que les contrôles quotidiens et hebdomadaires ne peuvent que signaler.

• Calendrier d’affûtage et de réaffûtage :Évaluez les arêtes de coupe par rapport aux limites d’usure documentées. Une référence courante consiste à lancer le réaffûtage lorsque l'usure des bords dépasse 0,1 mm, mais votre seuil doit refléter la tolérance aux bavures de la pièce et la qualité de l'acier de la matrice. Suivez l'enlèvement de matière cumulé de chaque affûtage pour surveiller la durée de vie restante de l'outil.
• Évaluation de l'état de surface :Inspectez les stations de formage, dessinez les coins et les faces de contact pour déceler tout changement de grippage, de rayure ou de rugosité de surface. Polissez les dommages mineurs et documentez toutes les zones tendant à l’échec.
• Mesure de l'usure des composants :Mesurez les dimensions critiques des poinçons, des boutons de matrice, des inserts et des bagues par rapport à leurs spécifications nominales. Enregistrez les mesures réelles - et non seulement « réussite » ou « échec » - afin de pouvoir suivre les tendances du taux d'usure sur plusieurs intervalles d'entretien.
• Nettoyage en profondeur :Démontez les sections qui emprisonnent la contamination et éliminent le lubrifiant durci, les fines compactées et la corrosion. Dégagez les canaux de lubrification et vérifiez le débit à travers tous les points de livraison.
• Évaluation du guide et du tampon :Évaluez les goupilles de guidage, les bagues, les cales et les coussinets de pression pour détecter une usure cumulative qui peut ne pas être évidente lors des contrôles hebdomadaires, mais qui entraîne une perte d'alignement au fil du temps.

L'entretien annuel est votre examen le plus complet - essentiellement une évaluation complète de l'état de santé qui détermine la trajectoire de la matrice pour le cycle de production à venir.

• Démontage complet et revue de la métrologie :Démontez complètement la matrice. Mesurez toutes les dimensions critiques, les jeux et l'état de surface par rapport aux spécifications d'origine ou à la dernière référence de reconditionnement de la matrice.
• Évaluation du reconditionnement :Déterminez si l'usure accumulée sur plusieurs composants justifie un effort de reconditionnement complet - rétablissant l'alignement, les surfaces, les jeux et la précision de travail sur l'ensemble de l'outil - ou si des remplacements de composants ciblés sont suffisants.
• Planification du remplacement :Identifiez les composants en fin de vie-de-et budgétisez leur remplacement avant qu'ils ne tombent en panne en production. Croisez-l'historique d'affûtage de référence pour évaluer la capacité de réaffûtage restante sur les sections de coupe.
• Mise à jour des documents :Révisez les normes PM, les critères d'inspection, les impressions et les notes de formation en fonction de l'historique de maintenance de l'année et de toute modification technique apportée à la pièce ou au processus.

Définition des déclencheurs de maintenance basés sur le-compte-de course

Les intervalles du calendrier empêchent que des tâches soient sautées pendant les semaines chargées, mais ils ne tiennent pas compte de l'intensité du travail réel du dé. Une matrice qui a effectué 500 000 coups le mois dernier nécessite une attention très différente de celle qui est restée inactive pendant trois semaines et a effectué un travail de courte durée. C'est pourquoi le calendrier d'inspection des matrices d'emboutissage le plus efficace superpose les déclencheurs de -comptes de courses en plus des intervalles basés sur le temps-.

Le concept est simple : définissez des seuils de nombre d'interventions-pour les actions de maintenance clés en fonction des données d'usure réelles, puis utilisez votre compteur de presses pour déclencher l'entretien lorsque la matrice atteint chaque étape. Les meilleures pratiques du secteur recommandent d'utiliser des intervalles de service cohérents-par-plutôt que des dates de calendrier arbitraires, avec des seuils définis à partir des données de durée de vie réelles-pour chaque puce.

Le type de matériau est l’une des variables les plus importantes affectant ces seuils. L'emboutissage de l'acier inoxydable ou de l'acier à haute résistance-accélère l'usure des bords et augmente le risque de grippage, ce qui peut nécessiter des intervalles d'affûtage à l'extrémité inférieure de la plage - ou même en dessous. Les alliages d'aluminium et de cuivre sont plus doux pour les arêtes de coupe, mais peuvent produire une accumulation de matière sur les surfaces des matrices qui nécessite un nettoyage plus fréquent. Les données de production de Metal Stampings renforcent ce point : pour les lignes à volume élevé-ou les matériaux à dureté élevée-, la cadence de maintenance doit augmenter en conséquence.

La clé est de traiter ces plages de déclenchement comme des points de départ et non comme des règles fixes. Après deux ou trois cycles d'entretien, vos propres données d'usure vous indiqueront s'il faut resserrer ou prolonger chaque intervalle pour une matrice spécifique. Cet ajustement basé sur les données-est ce qui sépare une liste de contrôle générique d'un programme d'inspection dynamique qui reflète l'usure réelle de vos matrices dans votre environnement de production.

Les listes de contrôle vous indiquent quoi regarder et quand. Mais lorsque vous trouvez un problème - une bavure qui n'était pas là hier, une dimension qui dérive, une limace qui continue de reculer - le prochain défi consiste à relier ce symptôme à la bonne action corrective sans deviner.

Symptômes de dépannage et analyse des causes profondes

Une pièce sort de la presse avec une bavure qui n'était pas là il y a deux heures. Les dimensions dérivent sur une caractéristique qui a maintenu une tolérance toute la semaine. Les limaces continuent de remonter dans la matrice. Chacun d'entre eux vous indique quelque chose de spécifique sur ce qui se passe à l'intérieur de l'outil - si vous savez lire les signaux. La différence entre une solution rapide et un mal de tête récurrent se résume souvent à savoir si vous traitez le symptôme ou si vous vous occupez de la condition réelle qui se cache derrière celui-ci.

Cette section fournit un guide structuré de dépannage de la matrice d'estampage qui mappe ce que vous pouvez voir sur la pièce ou dans la presse directement à ce qui se passe probablement à l'intérieur de la matrice - et comment y remédier.

Cartographie des défauts de pièces avec les conditions de matrice

La plupart des défauts liés aux matrices-se répartissent en une poignée de modèles reconnaissables. L’astuce consiste à résister à l’envie de passer directement à un correctif avant de confirmer la cause première. Une bavure, par exemple, peut signifier que votre tranchant est émoussé - ou cela peut signifier que votre jeu s'est déplacé parce qu'une goupille s'est desserrée. L'action corrective est complètement différente selon la condition réellement présente.

Le tableau ci-dessous relie les symptômes observables les plus courants à leurs conditions probables de matrice, à l'action corrective de réparation de l'outil d'estampage requise et - de manière critique - à la stratégie de prévention qui empêche le problème de se reproduire.

Analyse des causes profondes des modes de défaillance courants

Le tableau vous propose un chemin de diagnostic rapide, mais les problèmes récurrents nécessitent une enquête plus approfondie. Lorsque le même symptôme continue d’apparaître après avoir effectué l’action corrective, vous traitez probablement un effet secondaire plutôt que le mode de défaillance principal.

Imaginez que vous réaffûtez un poinçon tous les 50 000 coups alors que l'intervalle prévu est de 200 000. Le côté ennuyeux est réel, mais ce n'est pas la cause profonde - c'est le résultat de quelque chose d'autre. Peut-être que le jeu est trop serré, ce qui augmente la force de coupe et accélère l'usure. Peut-être que la dureté de l'acier de la matrice est trop faible pour le matériau de la pièce à usiner. Ou peut-être que l’accumulation thermique due à une lubrification inadéquate ramollit le bord lors de longs trajets.

Une approche pratique des causes profondes pour la réparation et la maintenance des matrices suit cette séquence :

• Confirmez que le symptôme est cohérent :Le défaut est-il présent sur chaque pièce, sur chaque Nième pièce, ou est-il aléatoire ? Des défauts constants indiquent un état de matrice fixe. Les problèmes intermittents suggèrent un problème dynamique tel qu'un cycle thermique, une variation de l'alimentation de la bande ou une fatigue du ressort qui ne se manifeste que dans certaines conditions de charge.
• Isoler la station :Dans les matrices progressives,-marquez à l'encre ou avancez rapidement-la bande pour identifier exactement quelle station produit le défaut. Ne présumez pas que - vérifie.
• Mesurer avant d’agir :Prenez des lectures de dégagement, des mesures dimensionnelles et des notes sur l'état de la surface avant de modifier quoi que ce soit. Sans base de référence, vous ne pouvez pas confirmer si votre action corrective a réellement résolu le problème.
• Vérifiez les causes en amont :Un examen complet des origines des défauts d'emboutissage montre que les incohérences des matériaux, les erreurs de paramètres de presse et les problèmes de positionnement de l'alimentation se font souvent passer pour des problèmes d'usure des matrices. Vérifiez l’épaisseur et la dureté du matériau entrant. Confirmez que le tonnage de la presse et la hauteur de fermeture n'ont pas dérivé. Éliminez les erreurs de pas d’alimentation en bande avant de retirer la matrice pour l’entretien.
• Documenter et comparer :Enregistrez ce que vous avez trouvé, ce que vous avez modifié et ce qui s'est passé ensuite. Au fil du temps, cet historique devient votre ressource de dépannage la plus fiable - révélant des modèles qu'aucune inspection ne pourrait détecter.

Cette approche diagnostique structurée remplace les conjectures par des preuves. Au lieu d'échanger des pièces jusqu'à ce que le problème disparaisse, vous créez un enregistrement de cause-et-d'effet qui rend chaque diagnostic futur plus rapide et plus précis.

Bien sûr, la façon dont une puce s'use - et la rapidité avec laquelle - ne dépendent pas uniquement du calendrier de maintenance. Les matériaux à partir desquels la matrice est fabriquée, les revêtements appliqués sur ses surfaces et les lubrifiants utilisés pendant la production façonnent tous le motif d'usure lui-même, ce qui signifie qu'ils influencent directement ce qui apparaît dans votre tableau de dépannage et la fréquence à laquelle vous devrez agir dessus.

Matériaux de matrice et comment ils façonnent les besoins de maintenance

Chaque entrée de votre tableau de dépannage - bords émoussés, écailles, grippages - remonte à une interaction matérielle. La nuance d'acier de votre matrice, le revêtement sur sa surface et le lubrifiant entre celui-ci et la pièce forment un système. Modifiez n'importe quelle variable et votre fréquence de maintenance, vos actions correctives et vos limites d'affûtage changent tous. Comprendre ces exigences de maintenance des matrices d'acier vous permet d'adapter votre programme à l'outil réel plutôt que d'appliquer un programme unique-taille-pour tous-.

Nuances d'acier à outils et leurs exigences de maintenance

Les nuances les plus courantes dans les outils d'emboutissage apportent chacune un compromis distinct-entre résistance à l'usure et ténacité - et ce compromis-dicte la manière dont vous les entretenez.

• D2 (haute-carbone, haute-chrome) :Avec 11-13% de chrome et undureté maximale autour de HRC 62-65, D2 offre une résistance à l'usure supérieure pour les matrices de découpage et de formage à long terme. Le compromis-est la fragilité - D2 est plus susceptible à l'écaillage des bords sous des charges d'impact. Objectif de maintenance : surveillez de près les bords pour détecter les micro-fractures plutôt que l'émoussement progressif. Les intervalles de rebroyage sont plus longs, mais en cas d'écaillage, la réparation est plus complexe. Le D2 est également difficile à usiner, de sorte que le remplacement des composants coûte plus cher que les alternatives plus douces.
• A2 (Air-Durci) :A2 atteint HRC 62-65 avec une excellente résistance à l'abrasion et une meilleure stabilité dimensionnelle pendant le traitement thermique que les nuances durcies à l'huile. C'est un outil de travail idéal pour les formes de matrices et les découpeuses où la résistance à l'usure est essentielle. Objectif de maintenance : A2 réaffûte de manière prévisible et tolère plus de cycles de réaffûtage que D2 avant que les limites dimensionnelles ne soient atteintes. Les contrôles de jeu hebdomadaires restent importants car la structure à grain fin de l'A2 masque l'usure progressive jusqu'à ce que la qualité de la pièce se dégrade.
• M2 (acier rapide-) :Conçu pour une coupe à grande vitesse-, le M2 résiste au ramollissement à des températures élevées - en conservant son bord là où la friction génère de la chaleur pendant les longues séries de production. Sa dureté maximale atteint environ HRC 65. Objectif de maintenance : les poinçons M2 maintiennent bien la géométrie sous la chaleur mais nécessitent une inspection minutieuse pour détecter les fissures de fatigue thermique pendant les intervalles d'entretien mensuels. La lubrification est essentielle pour éviter les pics de température qui finissent par dégrader même les aciers résistants à la chaleur.
• S7 (résistant aux chocs-) :Le S7 échange une dureté maximale (HRC 59-61) contre une résistance aux chocs exceptionnelle. C'est le choix idéal pour les applications impliquant des charges de choc répétées : découpage composé à grande vitesse ou estampage de matériaux épais. Objectif d'entretien : le S7 s'use plus rapidement que le D2 ou le A2, les intervalles d'affûtage sont donc plus courts. Cependant, il peut être réaffûté plusieurs fois avant d’être remplacé, et l’écaillage est rare. Suivez attentivement l’enlèvement de matière cumulé pour connaître la durée de vie restante de l’outil.

Le principe sous-jacent : les aciers plus durs prolongent l’intervalle entre les affûtages mais augmentent le risque de rupture catastrophique des bords. Les nuances plus souples et plus résistantes s'usent de manière plus prévisible et pardonnent les désalignements ou les événements d'impact qui pourraient ébrécher un outil à dureté élevée.

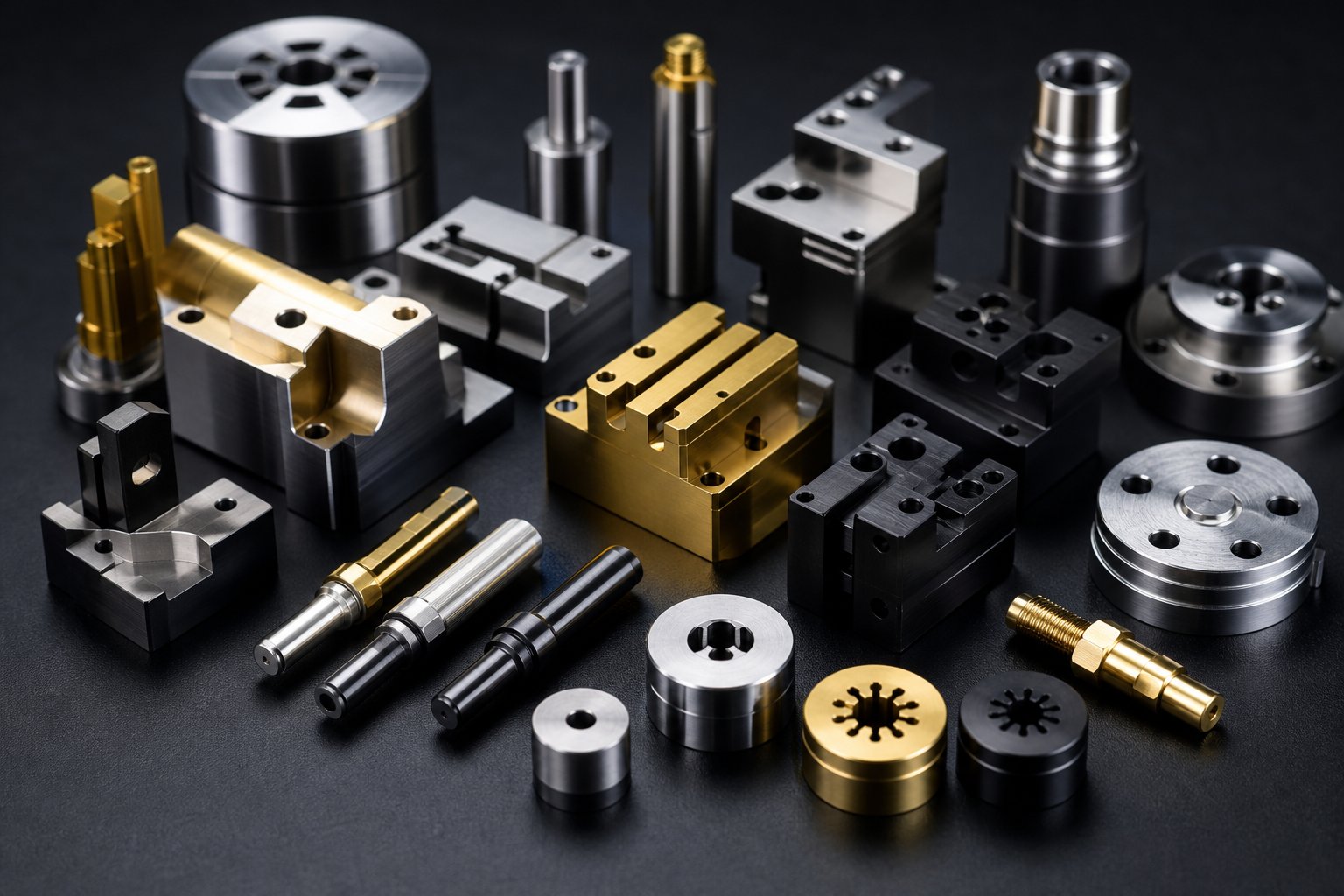

Revêtements, traitements de surface et stratégies de lubrification

Les revêtements de surface ajoutent une couche supplémentaire à votre stratégie de traitement des outils et matrices - littéralement. Ils réduisent la friction, résistent au grippage et prolongent la durée de vie des bords, mais chaque type de revêtement impose des règles spécifiques d'entretien du revêtement des matrices d'emboutissage.

• TiN (nitrure de titane) :Une couche de céramique appliquée-PVD avec une dureté dans leGamme 1 800-2 400 HT. TiN réduit l'usure de l'adhésif et fonctionne bien à des températures élevées (jusqu'à 600 degrés C). Contrainte de maintenance : ne jamais utiliser d'outils de nettoyage abrasifs sur les surfaces recouvertes de TiN-. Inspectez mensuellement l'usure du revêtement-, visible par la perte de la couleur dorée caractéristique aux points de contact élevés-. Une fois percé, le substrat exposé s’use rapidement.
• TiCN (carbonitrure de titane) :Plus dur que le TiN avec un coefficient de frottement plus faible, le TiCN excelle dans les applications d'estampage de matériaux abrasifs ou à haute-résistance. Contrainte de maintenance : même exigence de nettoyage non-abrasif que TiN, plus sensibilité accrue aux charges de choc. Évitez les tests d'impact directement sur les surfaces revêtues pendant l'inspection.
• DLC (Diamant-Comme Carbone) :Parmi les revêtements disponibles les plus durs (2 500-3 500 HV) avec un coefficient de friction ultra-faible de 0,05-0,2. Le DLC réduit considérablement le grippage des pièces en aluminium et en acier inoxydable. Contrainte de maintenance : le DLC a un plafond de température plus bas (environ 350 degrés C) que le TiN, il faut donc surveiller la dégradation thermique lors des opérations à grande vitesse. Utilisez uniquement des lubrifiants compatibles – certains additifs EP peuvent attaquer chimiquement le film de carbone.
• Plaquettes en carbure :Utilisés dans les stations à forte usure dans les matrices progressives, les plaquettes en carbure de tungstène résistent à l'usure abrasive beaucoup plus longtemps que l'acier à outils, mais ne peuvent pas être réaffûtées au sens traditionnel du terme. Objectif de maintenance : inspecter les micro-fissurations et écailles sur les bords de la plaquette. Le remplacement, et non le réaffûtage, constitue l'action corrective lorsque les limites d'usure sont atteintes.

Commerecherche publiée dans The FabricatorRemarque : la formation de l'AHSS nécessite des lubrifiants-plus performants - souvent avec des additifs à pression-extrême - en raison de la pression de contact et de la température élevées générées au cours du processus. Le bon choix de lubrifiant dépend de l'intersection du matériau de la matrice, du type de revêtement et de la pièce à usiner :

• Pièces en acier inoxydable :Une forte tendance au grippage nécessite des lubrifiants EP -hauts rendements ou des composés d'étirage chlorés. Les matrices revêtues (TiN ou DLC) réduisent mais n'éliminent pas cette exigence.
• Aluminium:Sujet à l’accumulation d’adhésif sur les surfaces de matrice non revêtues. Utilisez des lubrifiants synthétiques non-réactifs. Les revêtements DLC associés à une lubrification légère surpassent souvent l'huile lourde sur l'acier à outils nu.
• Acier à haute-force (AHSS) :Des pressions de formage élevées accélèrent l’usure abrasive et adhésive. Combinez des aciers à outils revêtus avec des lubrifiants additifs EP-. Attendez-vous à raccourcir les intervalles de maintenance de 30 à 50 % par rapport aux applications en acier doux.
• Alliages de cuivre :Relativement doux pour les arêtes de coupe, mais a tendance à déposer du matériau dans les zones de formage. Des cycles de nettoyage fréquents sont plus importants que des programmes d'affûtage agressifs.

Faire correspondre votre programme de maintenance à ces interactions matérielles évite un-entretien excessif des matrices simples tout en captant l'usure accélérée des matrices exigeantes avant qu'elle n'atteigne la pièce. Le système matériel vous indique comment la matrice s'usera - votre système de suivi vous indique quand cela s'est réellement produit. Et c’est à ce système de suivi que nous nous tournerons ensuite.

Mise en œuvre d'un système de suivi de la maintenance des matrices

Savoir comment porte un dé est une chose. Connaissancequandil l'a porté en dernier, qui l'a réparé, ce qu'ils ont trouvé et quand il sera à nouveau dû - c'est là que le suivi sépare les programmes structurés des conjectures dépendantes de la mémoire-. Un système de suivi de la maintenance des matrices n'a pas besoin d'être coûteux ou compliqué, mais il doit capturer les bonnes données de manière cohérente. Sans cela, vous comptez sur une mémoire institutionnelle qui disparaît à chaque fois qu'un technicien prend sa retraite ou est muté.

Champs essentiels pour les dossiers de maintenance des matrices

Que vous utilisiez une carte papier dans une pochette en plastique ou une GMAO-basée sur le cloud, les champs de données principaux restent les mêmes. Chaque événement de service doit capturer suffisamment de détails pour que le prochain technicien - qui n'est peut-être pas vous - comprenne ce qui a été fait, dans quel état se trouvait la matrice et ce qui va suivre.

Au minimum, les champs de votre système de suivi de la maintenance des matrices doivent inclure :

• ID de matrice et niveau de révision :Un identifiant unique lié à l'outil spécifique, pas seulement au numéro de pièce. Si une matrice a été modifiée ou reconstruite, le niveau de révision vous indique quelles normes de maintenance s'appliquent.
• Nombre de coups au service :Le relevé du compteur de la presse lorsque la matrice a été tirée. Il s'agit de la mesure la plus importante pour établir des modèles de taux d'usure et calibrer les futurs déclencheurs de service.
• Entretien effectué :Actions spécifiques prises - affûtage, remplacement de composants, nettoyage, réglage. "PM terminé" ne dit rien d'utile à la personne suivante.
• Pièces remplacées :Répertoriez tous les composants échangés, y compris les numéros de pièce, les quantités et la raison du remplacement (usure programmée- ou panne inattendue).
• Technicien:Qui a effectué le travail. Ce n'est pas à blâmer pour les - questions de suivi-quand le prochain technicien rencontre quelque chose d'inhabituel.
• Mesures de dégagement :Valeurs mesurées réelles aux stations clés, enregistrées numériquement. Les données de tendance issues de ces lectures vous indiquent qu'une matrice dérive vers l'échec des semaines avant de produire de la ferraille.
• Déclencheur de service suivant :Soit un seuil de nombre d'AVC, soit une date du calendrier - selon la première éventualité. Cela boucle la boucle en rendant explicite l'action suivante plutôt que de la laisser dans la mémoire de quelqu'un.

Les ajouts facultatifs mais précieux incluent des photos des conditions d'usure, de l'enlèvement cumulé des matières rebroyées, de l'emplacement de la matrice (dans la presse, sur le rack, dans la salle d'outillage) et de toutes les alertes de qualité associées au cycle précédent.

Différences de maintenance selon les types de matrices

Toutes les matrices ne s'usent pas de la même manière ou n'exigent pas la même approche de service. Votre système et vos procédures de suivi doivent prendre en compte les architectures fondamentalement différentes des outils progressifs, composés et de transfert.

Matrices progressivessont ceux qui nécessitent le plus de maintenance-en raison de leur complexité multi-station. Un seul outil progressif peut contenir des dizaines de postes de coupe, de formage et de renvoi, chacun s'usant à des rythmes différents en fonction de l'opération effectuée. Les procédures de maintenance progressive des matrices nécessitent des enregistrements d'inspection station-par-station, des historiques d'affûtage individuels pour chaque section de coupe et un suivi minutieux de la précision du pas d'alimentation de la bande dans toutes les stations. Lorsqu'une station est desservie, les stations adjacentes doivent être vérifiées pour la continuité de l'alignement. Cette étape manquée est la façon dont un simple rebroyage à la station 4 crée un problème dimensionnel à la station 7.

Matrices composéeseffectuer plusieurs opérations en un seul passage, ce qui signifie que tous les éléments de coupe et de formage s'engagent simultanément. Leur structure plus simple nécessite une maintenance moins fréquente que l'outillage progressif, mais les interactions entre la découpe et le formage dans un seul plan nécessitent que les jeux soient vérifiés de manière globale - l'ajustement d'un élément affecte la charge sur tous les autres.

Matrices de transfertajouter des mécanismes de transfert mécanique à l’équation de maintenance. Au-delà des sections de matrice elles-mêmes, vous suivez l'état des doigts de préhension, le timing du transfert et l'alignement entre les stations indépendantes. Chaque station peut être entretenue indépendamment, ce qui simplifie la planification du reconditionnement, mais le système de transfert lui-même introduit des points d'usure que les matrices progressives et composées n'ont pas.

Passer des journaux papier au suivi numérique

La plupart des magasins ne passent pas du jour au lendemain des cartes papier à un logiciel de gestion complet des matrices - et ils ne devraient pas le faire. Un système ne fonctionne que si les personnes qui le remplissent l’utilisent réellement. La progression ci-dessous vous donne un chemin réaliste depuis la documentation de base jusqu'au suivi intégré sans surcharger votre équipe ou votre budget.

1. Standardisez d’abord votre système papier.Avant de passer au numérique, assurez-vous que chaque matrice dispose d'une fiche d'enregistrement cohérente avec les champs essentiels répertoriés ci-dessus. Si votre système papier est incohérent, le numériser ne fait que créer un chaos organisé. Définissez à quoi ressemble « complet » pour une entrée de service et respectez-le.
2. Passez à une feuille de calcul partagée.Une feuille de calcul bien-structurée avec des colonnes de nombre d'AVC-, des dates de service et une mise en forme conditionnelle pour les déclencheurs en retard vous offre une visibilité sur les tendances que les cartes papier n'auront jamais. C'est souvent suffisant pour les magasins disposant de moins de 50 matrices actives.
3. Adoptez un logiciel de maintenance de matrice dédié.Lorsque votre inventaire de matrices, la fréquence de vos services ou la taille de votre équipe dépassent les feuilles de calcul,-des systèmes spécialement conçus ajoutent des alertes automatisées,déclencheurs basés sur le-compte-de coups directement liés aux automates de presse, suivi de localisation et analyses historiques. Le différenciateur clé des plates-formes de GMAO générales réside dans les fonctionnalités spécifiques aux matrices : suivi des historiques d'affûtage, enlèvement de matière cumulé, cycles de reconditionnement et généalogie des outils.
4. Intégrez les données de production.La dernière étape connecte vos dossiers de maintenance aux compteurs de courses de presse, aux données de rejet du système qualité et à la planification de la production. Cela élimine la saisie manuelle des données pour le nombre de coups, les indicateurs s'éteignent automatiquement lorsque les seuils de service sont atteints et empêche la planification d'un travail sur une matrice en retard pour l'entretien.

La transition ne nécessite pas de tout remplacer en même temps. Chaque étape s’appuie sur la discipline établie lors de la précédente.

Stockage des matrices et prévention de la corrosion

Le suivi ne s'arrête pas lorsque la matrice quitte la presse. La manière dont un outil est stocké entre les cycles de production affecte directement son état lors de la prochaine configuration - et un mauvais stockage crée des problèmes de maintenance qu'aucune inspection sous presse- ne pourra détecter à temps.

• Contrôle de l'humidité :L'acier à outils nu se corrode rapidement dans des environnements non contrôlés. Stockez les matrices dans des zones climatisées-contrôlées ou utilisez des emballages d'inhibiteur de corrosion en phase vapeur (VCI) et des packs déshydratants dans des enceintes scellées. Même une légère rouille superficielle modifie les jeux et endommage les surfaces des pièces dès le premier coup du passage suivant.
• Revêtements anticorrosion :Appliquez une fine couche d’huile antirouille sur toutes les surfaces en acier exposées avant le stockage. Choisissez un produit qui se décolle facilement lors du nettoyage préalable-sans nécessiter de solvants agressifs susceptibles d'endommager les revêtements ou les joints.
• Support approprié pour éviter la déviation :Les grandes matrices stockées sur leurs côtés ou soutenues uniquement sur les bords peuvent s'affaisser avec le temps, introduisant un arc permanent dans le sabot de matrice. Stockez les matrices à plat sur des surfaces planes avec un support réparti sur toute la surface au sol. N’empilez jamais les matrices directement les unes sur les autres.
• Protection contre les dommages physiques :Couvrez tous les bords de coupe exposés, formez les aciers et les surfaces de précision. Un choc provenant d'une dent de chariot élévateur ou une clé tombée sur une section de matrice non protégée crée le genre de dommage qui se manifeste comme un défaut mystérieux trois mois plus tard, lorsque la matrice revient en production.
• Suivi de l'emplacement de stockage :Enregistrez où chaque dé est stocké et mettez à jour l'enregistrement lorsqu'il se déplace. Un dé introuvable coûte le même prix qu'un dé qui n'existe pas - au moins jusqu'à ce que quelqu'un le localise.

Un bon stockage des matrices et une bonne prévention de la corrosion sont des opérations de maintenance qui ont lieu entre les séries. Négligez-le et vous passerez les premières heures de votre prochaine configuration à réparer des dégâts qui n'auraient jamais dû se produire.

Un suivi structuré vous indique ce qui s'est passé dans le passé et ce qui se passera ensuite. Mais les programmes de maintenance-les plus avant-gardistes ne se contentent pas d'enregistrer l'historique - : ils utilisent des données-en temps réel pour prédire ce qui se passe avant qu'une liste de contrôle ou un compteur d'accidents n'indique qu'il est temps.

Maintenance prédictive et approches de surveillance modernes

Les compteurs d'AVC et les dates du calendrier vous donnent un calendrier. Ils ne vous disent pas ce qui se passe réellement à l’intérieur du dé en ce moment. Une matrice fonctionnant en aluminium mou à vitesse modérée peut atteindre son seuil de déclenchement avec une durée de vie restante importante, tandis qu'une autre matrice perforant de l'acier à haute résistance -avec un tonnage élevé pourrait être sur le point de tomber en panne bien avant que le compteur n'indique qu'il est temps. C’est dans cet écart entre l’entretien programmé et l’état réel que les capteurs de maintenance prédictive des matrices changent l’équation.

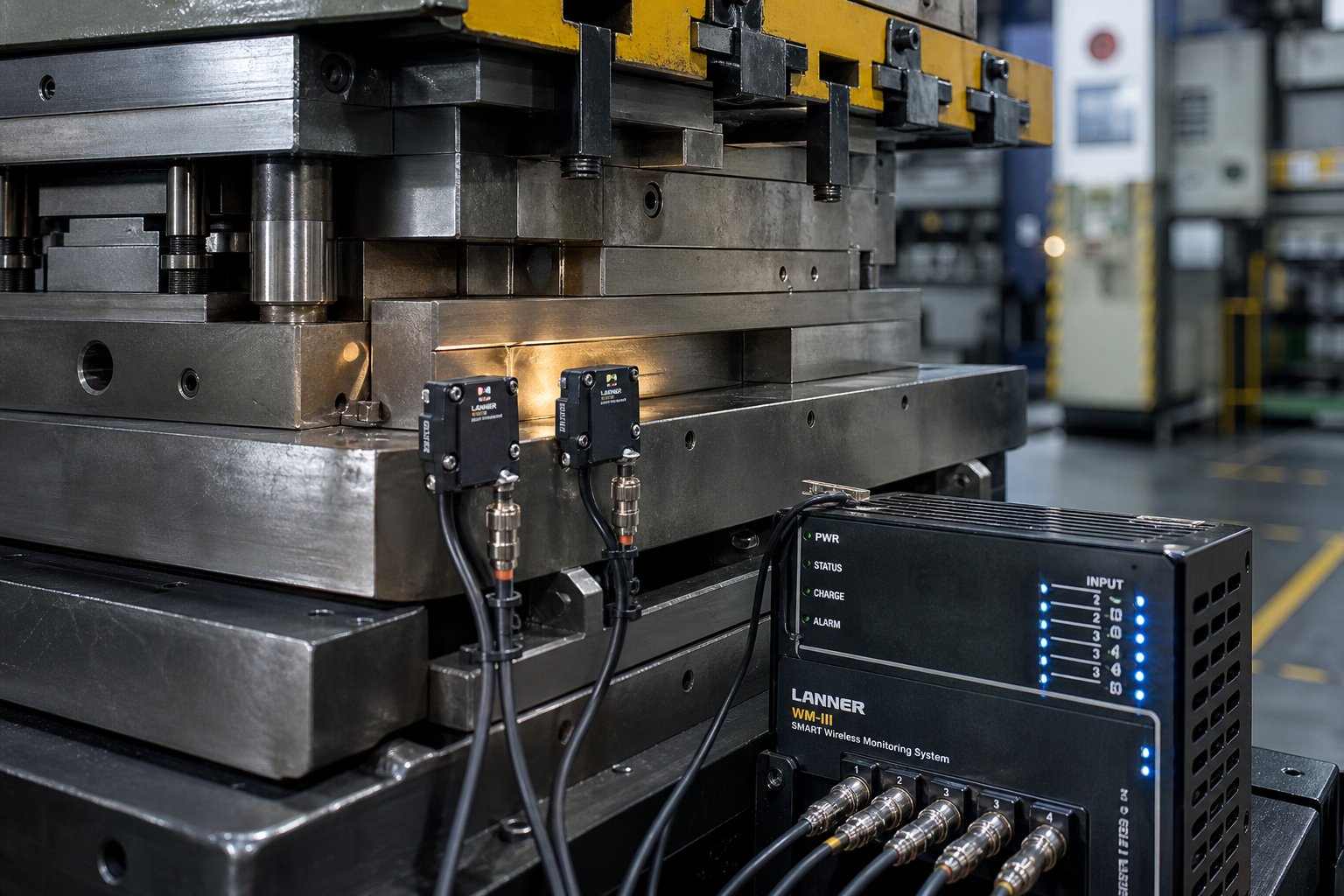

Surveillance de l'usure basée sur des capteurs-pour les matrices d'emboutissage

La surveillance moderne des matrices d'emboutissage basée sur l'état-s'appuie sur des capteurs intégrés dans ou à proximité de l'outillage pour capturer-les signatures de processus en temps réel. Les types de capteurs les plus pertinents pour les applications d’emboutissage comprennent :

• Capteurs de force et de déformation :Montés sur le châssis de la presse ou intégrés aux sabots de la filière, ceux-ci capturent le profil de tonnage de chaque course. Une opération de coupe saine produit une signature de force constante. À mesure que les bords s'émoussent ou que les jeux se déplacent, la force maximale augmente et la forme de la courbe change -, souvent de manière détectable, avant que la qualité de la pièce ne se dégrade.
• Capteurs de vibrations :Les accéléromètres triaxiaux détectent des modèles de vibrations anormaux qui indiquent un désalignement, des composants desserrés ou une dégradation des roulements dans les ensembles de guidage. Les changements dans la fréquence et l’amplitude des vibrations correspondent à des conditions mécaniques spécifiques.
• Capteurs d'émission acoustique :Ceux-ci capturent les ondes de contrainte à haute fréquence-générées par la propagation de fissures, les micro-fractures ou les événements soudains de déformation des matériaux. Ils sont particulièrement efficaces pour détecter les-problèmes structurels précoces dans les composants de la matrice qui ne seraient pas du tout détectés par une inspection visuelle.
• Capteurs de température :Des températures élevées au niveau des stations de formage ou des surfaces de roulement indiquent une augmentation de la friction due à une lubrification inadéquate ou à l'usure du revêtement-à des conditions - qui accélèrent de façon exponentielle la dégradation de l'outil si elles ne sont pas corrigées.

La véritable puissance ne réside pas dans un seul type de capteur. C'est dans la reconnaissance de formes appliquée aux flux de données continus. Les algorithmes d'apprentissage automatique entraînés sur la signature de fonctionnement normale d'une matrice peuvent signaler des écarts - une augmentation progressive de la force de 3-5 % sur plusieurs milliers de courses, par exemple - et alerter l'équipe de maintenance de l'outillage pendant que la matrice produit encore de bonnes pièces. Cette fenêtre entre la dégradation détectable et la défaillance réelle constitue votre opportunité d’intervention.

Recherche McKinseydocumente que les approches prédictives réduisent généralement les temps d'arrêt des machines de 30 à 50 pour cent et augmentent la durée de vie des machines de 20 à 40 pour cent. Ces gains ne proviennent pas d'une conformité plus stricte des PM -, mais d'une action basée sur les données de condition plutôt que sur des hypothèses de calendrier.

Déclencheurs basés sur des conditions ou sur un calendrier-Programmes basés sur un calendrier

La maintenance basée sur l'état-déclenche une intervention en fonction de l'état de l'actif mesuré, quel que soit le temps écoulé. Le calendrier devient un filet de sécurité, pas le décideur-.

Les recherches fondamentales sur la fiabilité derrière ce changement sont claires depuis 1978 : seulement 18 % environ des pannes d'équipement suivent un modèle lié à l'âge que les intervalles basés sur le calendrier{{3} peuvent traiter de manière prévisible. Les modes de défaillance restants sont soit aléatoires, soit suivent des courbes de dégradation qui n'ont que peu de relation avec le temps ou le nombre d'accidents. Pour les matrices d'estampage, cela signifie qu'un programme purement planifié-fonctionnera sur-certains outils tout en manquant de développer des défauts sur d'autres entre les fenêtres PM.

Le changement pratique ne nécessite pas de remplacer votre programme existant du jour au lendemain. Il superpose les données de condition en plus de ce que vous avez déjà :

• Commencez par surveiller la force sur vos matrices-de valeur la plus élevée.Même une seule cellule de pesée par presse vous donne une tendance du tonnage qui révèle l'usure progressive avant qu'elle n'atteigne la pièce.
• Définissez des alertes de seuil plutôt que des intervalles fixes.Lorsque la force de poinçonnage dépasse un pourcentage défini au-dessus de la ligne de base, déclenchez une inspection - quel que soit le nombre de coups.
• Corrélez les alertes des capteurs avec les résultats de la maintenance.Après plusieurs interventions basées sur des alertes-, vous disposerez de données indiquant quel niveau de condition produit réellement des défauts par rapport à ce qui indique simplement une usure précoce normale. Utilisez-le pour affiner vos seuils d’alerte.

Les principes de maintenance productive totale renforcent ce changement au niveau organisationnel. Le pilier de maintenance autonome de TPM place les opérateurs de presse de première ligne comme première couche de détection - : ils nettoient, inspectent et notent les anomalies à chaque quart de travail. Lorsque les opérateurs sont formés à reconnaître les changements dans le bruit de la presse, la sensation des vibrations ou l’apparence des pièces, ils deviennent des capteurs humains complétant les capteurs électroniques.Données de mise en œuvre du TPMmontre que les usines atteignent 80-85 % de TRG en 18-24 mois en combinant la propriété de l'opérateur avec une maintenance technique planifiée - un gain de 15 à 20 points par rapport aux programmes uniquement réactifs.

Le rôle de l'équipe de maintenance dans ce modèle passe de l'exécution de chaque tâche à la documentation des normes, à l'analyse des tendances et à la gestion des interventions techniques qui nécessitent des compétences spécialisées. Les opérateurs sont responsables de la connaissance quotidienne des conditions. Les techniciens sont propriétaires de la réponse diagnostique. Ensemble, ils bouclent la boucle entre la détection et l’action bien plus rapidement que l’un ou l’autre groupe ne pourrait le faire seul.

La technologie et la culture sont toutes deux importantes ici -, mais aucune ne se maintient sans structure organisationnelle. Les capteurs ont besoin que quelqu'un lise les alertes. Les opérateurs ont besoin de formation et de voies d'escalade claires. Les données doivent alimenter les décisions, pas seulement les tableaux de bord. C'est en construisant cette structure que les programmes de maintenance deviennent autonomes-ou reviennent tranquillement à la lutte contre les incendies.

Construire un programme de maintenance et concevoir pour la maintenabilité

Les capteurs, les listes de contrôle et les systèmes de suivi sont des outils. Ils ne se soutiennent pas. Derrière chaque programme efficace de maintenance des outils et des matrices se cache une structure organisationnelle composée de - personnes avec des rôles définis, des procédures documentées qu'elles suivent réellement et une culture dans laquelle la préservation de l'état des matrices est traitée comme un travail de production, et non comme une réflexion après coup coincée entre les exécutions. Si votre programme dépend d'un technicien expérimenté qui porte tout dans sa tête, vous n'avez pas de programme. Vous avez un seul point d'échec.

Construire votre équipe de maintenance et votre documentation

Une équipe de maintenance fonctionnelle n'a pas besoin d'être nombreuse, mais elle doit avoir des responsabilités claires. Au minimum, vous avez besoin de trois couches travaillant en coordination :

• Opérateurs de presse (maintenance autonome) :Responsable des contrôles visuels quotidiens, de l’élimination des débris, de la vérification de la lubrification et des anomalies croissantes. Ils constituent votre première couche de détection - : les personnes qui remarquent le changement de son ou la bavure qui n'était pas là la dernière heure.
• Techniciens de maintenance des matrices :Soyez responsable des travaux de service programmés : - affûtage, remplacement des composants, vérification des autorisations et dépannage diagnostique. Ils exécutent les listes de contrôle, enregistrent les données et prennent des décisions de réparation-ou de-remplacement en fonction des conditions mesurées.
• Responsable outillage ou planificateur de maintenance :Définit les priorités à l'aide de l'approche de l'arbre de décision-, gère la planification par rapport aux calendriers de production, analyse les données de tendance et est responsable du cycle d'amélioration continue. Ce rôle comble le fossé entre l'exécution en atelier et les décisions en matière de ressources au niveau de la direction-.

Les exigences de formation diffèrent selon ces rôles mais partagent un fondement commun : toute personne touchant le dé doit comprendre à quoi ressemble la normale pour cet outil spécifique.Cadre de gestion de l'atelier de découpe du groupe Phoenixsouligne qu'une documentation de travail standardisée -procédures étape par étape-par-avec références visuelles - est essentielle à la fois pour la cohérence de la formation et pour la qualité de la réparation. Lorsque chaque technicien suit la même séquence d’inspection et enregistre les données dans le même format, vous éliminez la variabilité qui rend les résultats de la maintenance imprévisibles.

Les normes de documentation doivent couvrir trois domaines : les fiches de procédure pour chaque matrice (que faire, dans quel ordre, à quel intervalle), les enregistrements des ordres de travail (ce qui a été réellement fait, ce qui a été trouvé, ce qui a déclenché le service) et les critères de remontée d'informations (à quel moment une constatation nécessite-t-elle un examen technique plutôt qu'une action corrective standard). Sans cette structure, les décisions de réparation des outils et des matrices deviennent incohérentes - un technicien affûte, un autre remplace, et personne ne sait quelle approche prolonge réellement la durée de vie des matrices.

La création d'une culture de maintenance va au-delà de l'attribution de rôles. Cela signifie que la direction traite la conformité des PM comme un KPI de production plutôt que comme une suggestion flexible. Lorsque la maintenance programmée est repoussée à plusieurs reprises parce que la production « a besoin de la presse », vous signalez que la prévention n'a pas d'importance - et l'équipe réagit en conséquence en revenant à un comportement réactif.

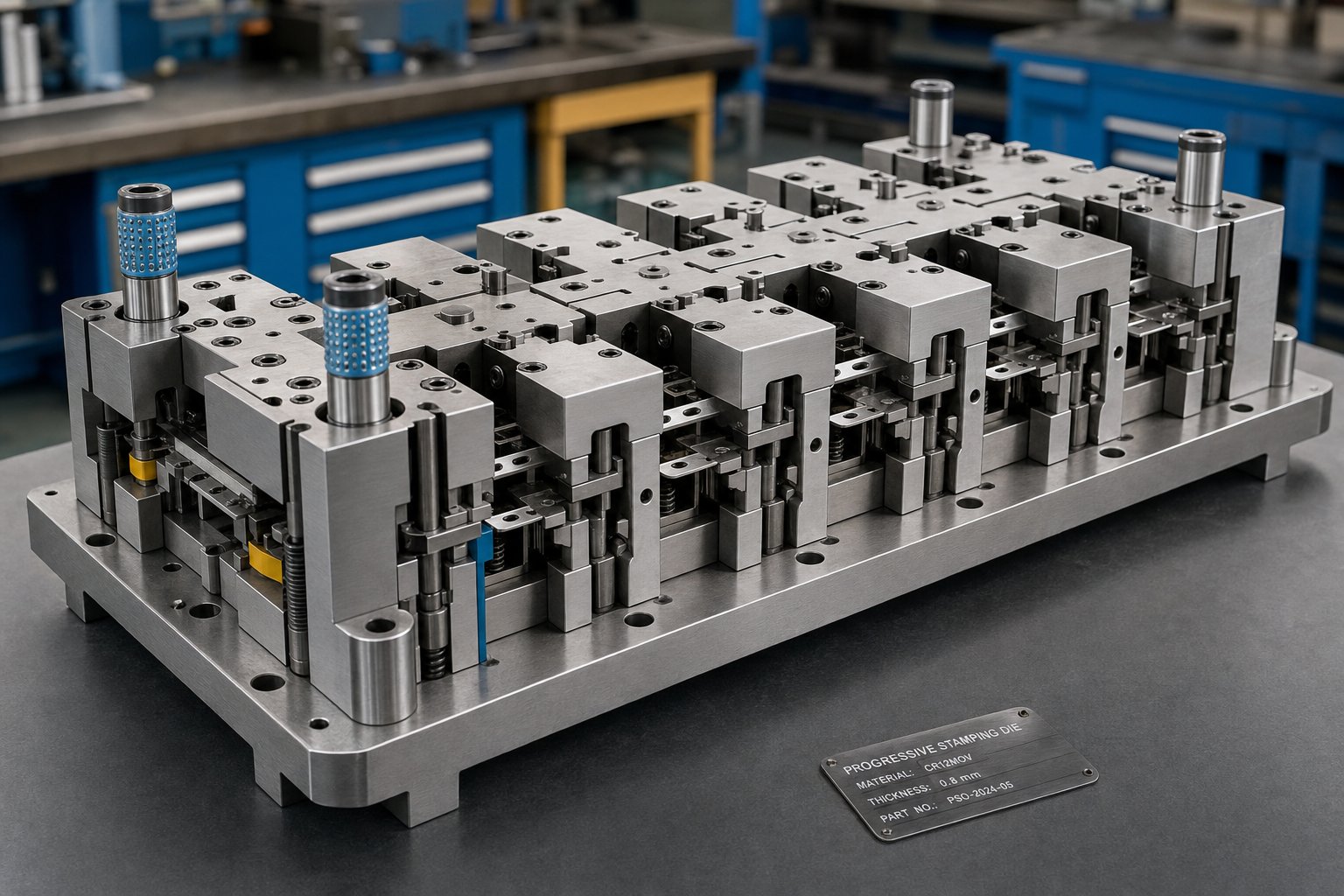

Comment les décisions de conception de matrice affectent la maintenabilité

Voici une réalité que la plupart des équipes de maintenance apprennent à leurs dépens : certaines matrices sont intrinsèquement faciles à entretenir, et d'autres vous combattent à chaque fois qu'elles se présentent au banc. La différence n'est pas aléatoire. Il est conçu en - ou négligé - pendant la phase d'ingénierie des matrices. L'analyse industrielle des coûts du cycle de vie des matrices confirme que les décisions de conception prises avant le début de la fabrication déterminent 70 % de la trajectoire des coûts totaux, y compris la charge de maintenance en aval.

La conception de la matrice pour la maintenabilité signifie que l'outilleur a prévu que les composants d'usure devraient être remplacés, que les jeux devraient être vérifiés et que la matrice passerait du temps sur le banc à plusieurs reprises au cours de sa durée de vie. Lorsque ces considérations font défaut, des tâches simples se transforment en projets de démontage de plusieurs-heures.

Les responsables de l'outillage doivent demander - et évaluer les fournisseurs sur -ces conceptions-pour-fonctionnalités de maintenance :

• Composants d'usure accessibles :Poinçons, boutons de matrice et inserts qui peuvent être retirés par le haut sans retourner la matrice ni démonter les sections non liées. Chaque étape inutile lors du remplacement d’un composant prolonge le temps d’arrêt de la presse.
• Dimensions standardisées des poinçons et matrices :L’utilisation de diamètres de corps et de méthodes de rétention communs dans toutes les stations signifie moins de pièces de rechange uniques et un remplacement plus rapide. Les tailles propriétaires ou non-standard vous enferment dans une source unique de consommables.
• Construction de matrices modulaires :Sections pouvant être retirées indépendamment pour le service sans perturber les stations adjacentes. Ceci est particulièrement critique dans les matrices progressives où l'usure d'une station ne devrait pas nécessiter le démontage de l'ensemble de l'outil.
• Assemblages clavetés et goujonnés :Composants qui se localisent positivement lors du remontage, éliminant ainsi le besoin de-réindiquer la position après chaque remplacement. Si votre technicien a besoin d'un comparateur à cadran et de 45 minutes pour réinitialiser l'alignement après avoir échangé un poinçon, la conception a échoué à l'équipe de maintenance.
• Surfaces de référence clairement marquées :Points de référence pour la mesure et l'alignement visibles, accessibles et protégés de l'usure. Cela rend la vérification des autorisations rapide et reproductible.
• Voies intégrées de réduction des bouchons et de lubrification :Canaux d'éjection des déchets et points de livraison d'huile qui restent fonctionnels sans modification au fur et à mesure de l'usure de la filière et du rectification tout au long de sa durée de vie.

Lorsque ces fonctionnalités sont présentes, l’entretien de routine prend des heures au lieu de plusieurs jours. Lorsqu'ils sont absents, même les techniciens-bien formés passent la plupart de leur temps à se battre avec l'accès plutôt qu'à effectuer le travail de maintenance proprement dit.

C'est là que votre relation avec le fabricant de matrices devient une variable de maintenance à long terme. Un fournisseur qui intègre dès le départ la maintenabilité de la matrice réduit votre coût total de possession sur des centaines de milliers de courses - et pas seulement sur le premier cycle de production.YICHEN, par exemple, associe la fabrication de matrices d'estampage personnalisées à une attention technique portée à la durabilité et à la maintenabilité, en concevant des matrices où les composants d'usure sont accessibles, où les pièces de rechange sont standardisées et où la construction modulaire permet des cycles de démontage et de reconditionnement plus rapides. Cet investissement initial en ingénierie se traduit directement par des fenêtres de service plus courtes et des intervalles plus longs entre les événements majeurs de réparation des outils et des matrices pendant toute la durée de vie de la matrice.

Le principe s'applique quel que soit le fournisseur : lorsque vous évaluez les devis de matrices, demandez-vous comment la conception s'adapte à la maintenance future. Une matrice qui coûte 10 % de plus au départ mais qui réduit de moitié votre temps de service sur une durée de production de cinq -années n'est pas chère -, elle est économique. La matrice la moins chère à entretenir est celle qui a été conçue pour être entretenue.

Prochaines étapes pour prolonger la durée de vie des matrices et réduire les temps d'arrêt

Les programmes ne s'améliorent pas en ajoutant de la complexité. Ils s’améliorent en faisant les bonnes choses dans le bon ordre. Si vous avez lu jusqu'ici, vous disposez des listes de contrôle des cadres -, des tableaux de diagnostic, des directives relatives aux matériaux, des champs de suivi et des concepts de surveillance. La question est maintenant de savoir par où commencer, surtout si votre approche actuelle est toujours réactive.

Actions prioritaires pour un impact immédiat

Classez vos prochains mouvements en fonction de la rapidité avec laquelle ils réduisent les temps d'arrêt des matrices lors des opérations d'emboutissage. La séquence ci-dessous reflète en premier les actions-avec le rendement le plus élevé, chacune constituant la base de la suivante :

1. Standardisez vos listes de contrôle avec des critères mesurables.Allez au-delà de « inspecter la matrice » et définissez ce que vous mesurez, quelle tolérance est acceptable et quelle action se déclenche à chaque intervalle. Une liste de contrôle avec des seuils de réussite/échec détecte les problèmes que des instructions vagues oublient complètement.
2. Suivez chaque événement de service avec des champs de données cohérents.ID de la matrice, nombre d'accidents vasculaires cérébraux au service, ce qui a été fait, ce qui a été mesuré, ce qui est dû ensuite. Même une feuille de calcul partagée avec ces champs vous offre une visibilité sur les tendances que les systèmes basés sur la mémoire-n'auront jamais.
3. Définissez des déclencheurs basés sur le-compte-d'accidents vasculaires cérébraux pour vos-volumes de matrices les plus élevés.Les intervalles du calendrier empêchent les tâches de glisser, mais les déclencheurs du nombre d'accidents vasculaires cérébraux-adaptent le service à la charge de travail réelle. Commencez par vos cinq principales matrices par nombre de coups annuels et affinez les seuils en utilisant vos propres données d'usure.
4. Mettre en œuvre la documentation des causes profondes.Lorsqu'une panne se produit, enregistrez ce que vous avez découvert, sa cause et les mesures de prévention que vous avez prises. En quelques mois, des modèles émergent qui vous permettent d’éliminer les pannes récurrentes plutôt que de répéter les mêmes réparations.
5. Ajoutez la surveillance de l’état là où cela rapporte le plus rapidement.La surveillance des forces sur un seul dé progressif à haute valeur-vous donne des données réelles sur la façon dont les déclencheurs basés sur les conditions-se comparent aux intervalles basés sur votre planification-- sans remanier l'ensemble de votre programme en même temps.

Chaque étape est précieuse indépendamment. Vous n'avez pas besoin que la cinquième étape fonctionne avant que la première étape donne des résultats. Commencez là où vous êtes, développez la cohérence et développez-vous à partir de là.

Associer l’excellence de la maintenance à la qualité des matrices

Le meilleur programme de maintenance des matrices au monde ne peut compenser une matrice mal conçue ou construite à partir de matériaux inadéquats. À l'inverse, même une puce bien conçue se dégrade sans entretien structuré. La longévité de la matrice se situe à l'intersection de ces deux forces - exécution côté maintenance et qualité côté outillage.

Les meilleures pratiques de maintenance des matrices prolongent considérablement la durée de vie des matrices, mais elles fonctionnent dans les limites de l'outil lui-même. Une matrice conçue avec des composants d'usure accessibles, des pièces de rechange standardisées et une construction modulaire rend chaque élément de la liste de contrôle plus rapide et chaque fenêtre de service plus courte. Celui qui vous combat lors du démontage ou qui utilise un dimensionnement exclusif pour les consommables érode l'efficacité de votre programme de l'intérieur.

Les équipes qui cherchent à réduire leur charge de maintenance à partir de la source - non seulement de mieux la gérer après coup - bénéficient de la collaboration avec des fabricants de matrices qui intègrent la maintenabilité de l'outil dès le premier jour.Matrices d'estampage personnalisées de YICHENsont construits avec ce principe à l'esprit, associant une construction durable à des choix de conception qui prennent en charge des cycles de service plus rapides et une durée de vie de production plus longue entre les événements de reconditionnement majeurs.

Que vous resserriez vos listes de contrôle, mettiez en œuvre un suivi ou évaluiez votre prochain achat de matrices, l'objectif reste le même : arrêter de courir après les échecs et construire un système qui les prévient. Les outils sont ici. La séquence est claire. Ce qui compte désormais, c’est une exécution cohérente.

FAQ sur l'entretien des matrices d'estampage

1. À quelle fréquence les matrices d’estampage doivent-elles être entretenues ?

La fréquence de maintenance des matrices d'estampage dépend à la fois des-intervalles temporels et des déclencheurs du nombre de courses-. Les tâches quotidiennes comprennent l'inspection visuelle et l'élimination des limaces. Le service hebdomadaire couvre la mesure du jeu et la vérification des broches de guidage. Le travail mensuel porte sur l'affûtage et l'évaluation des surfaces. Cependant, les déclencheurs du nombre d'AVC-sont plus précis que les seules dates du calendrier. Les examens d'affûtage typiques ont lieu tous les 100 000-300 000 coups, avec des intervalles plus courts pour les pièces en acier à haute résistance ou en acier inoxydable-et des intervalles plus longs pour les matériaux tendres comme l'aluminium ou le cuivre. Les programmes les plus efficaces superposent les seuils de nombre de courses aux calendriers, en utilisant les données d'usure réelles de chaque matrice spécifique pour affiner la synchronisation sur les cycles de service successifs.

2. Quelle est la différence entre la réparation et la maintenance des matrices ?

La réparation de matrices restaure un outil cassé ou défaillant en état de fonctionnement après un événement imprévu, tel que le remplacement d'un poinçon ébréché ou la réparation d'une section de matrice fissurée. La maintenance des matrices préserve un outil fonctionnel dans son état actuel grâce à un entretien programmé, comprenant l'affûtage, le nettoyage, le remplacement des composants et la vérification de l'alignement effectué avant qu'une panne ne se produise. La différence de coût est significative : la réparation réactive est généralement quatre fois plus coûteuse que la maintenance planifiée si l'on prend en compte le démontage de l'installation, le temps d'inactivité de la presse, la re-vérification de la qualité, les-rebuts d'exécution partiels et la perte de marge de production. Les organisations qui suivent les deux activités séparément obtiennent une visibilité sur le montant du budget consacré aux solutions d'urgence par rapport à la prévention.

3. Quelles sont les causes des bavures sur les pièces estampées et comment les réparer ?

Les bavures sur les pièces estampées indiquent généralement l'une des trois conditions suivantes : arêtes de coupe émoussées, jeu incorrect du poinçon-à-matrice ou désalignement de l'outil. L'approche corrective commence par mesurer le jeu en plusieurs points autour du profil de coupe pour déterminer si le problème est un émoussement uniforme ou un désalignement localisé. Si les arêtes sont usées, le réaffûtage restaure la géométrie. Si le jeu s'est déplacé en raison d'une cheville desserrée ou d'une bague usée, la cause profonde doit être traitée avant que l'affûtage puisse apporter une amélioration durable. La prévention implique de définir des déclencheurs d'affûtage basés sur le-nombre de courses-, de surveiller le jeu chaque semaine et d'utiliser une construction de matrice de guidage complète-pour maintenir l'alignement tout au long des cycles de production.

4. Comment les revêtements de matrice comme TiN et DLC affectent-ils les procédures de maintenance ?

Les revêtements sous matrice nécessitent des approches de maintenance modifiées car les méthodes de nettoyage abrasives endommagent la couche de revêtement et exposent le substrat à une usure accélérée. Les revêtements TiN et TiCN ne doivent jamais être nettoyés avec des outils abrasifs ; utilisez plutôt des méthodes de décapage chimique pour éliminer les accumulations de matériaux. Les revêtements DLC ont un plafond de température plus bas (environ 350 °C) et nécessitent des lubrifiants compatibles, car certains additifs extrême-pression attaquent chimiquement le film de carbone. Une inspection mensuelle doit vérifier l'usure du revêtement-aux points de contact élevés-. Une fois qu'un revêtement est percé, la zone exposée s'use rapidement. Une détection précoce grâce à la surveillance des changements de couleur est donc essentielle pour chronométrer le recouvrement avant que le substrat ne soit endommagé.

5. Comment la conception des matrices peut-elle réduire les coûts de maintenance à long-terme ?

Les décisions de conception de matrice prises avant la fabrication déterminent environ 70 % du coût total du cycle de vie, y compris la charge de maintenance. La conception clé-pour-les fonctionnalités de maintenabilité incluent des composants d'usure accessibles qui peuvent être retirés par le haut sans démontage complet, des dimensions standardisées de poinçon et de matrice qui réduisent les stocks de pièces de rechange, une construction modulaire permettant un service de station indépendant et des assemblages à clé qui éliminent la ré-indication après le remplacement des composants. Des fabricants comme YICHEN intègrent ces principes de maintenabilité dans des matrices d'estampage personnalisées dès la phase de conception, garantissant ainsi que les composants d'usure sont accessibles et que les pièces de rechange sont standardisées. Une matrice qui coûte un peu plus cher au départ mais qui réduit considérablement le temps de service tout au long de sa durée de vie offre un coût total de possession inférieur.
