Moule d'estampage décodé : du concept à la première bonne pièce

Ce qu'un moule d'estampage fait réellement dans le formage des métaux

Imaginez un outil si précis qu'il peut produire des milliers de pièces métalliques identiques par heure, chacune correspondant à la dernière à des fractions de millimètre près. C’est exactement ce qu’offre un moule d’estampage dans un atelier de production. Pourtant, de nombreux ingénieurs et professionnels de l'approvisionnement le confondent encore avec l'outillage d'injection plastique oumoules à matrice-à usage général. La distinction est importante car elle détermine chaque décision concernant la conception, les matériaux et le coût.

Qu'est-ce qu'un moule d'estampage

Un moule d'estampage est un outil de précision spécialisé qui coupe, plie ou forme une tôle plate dans une forme finie en appliquant une force contrôlée à l'intérieur d'une presse mécanique ou hydraulique. Il associe un ensemble de poinçon supérieur à un bloc matrice inférieur de sorte que chaque coup de presse transforme la bande brute ou le matériau brut en un profil de pièce reproductible.

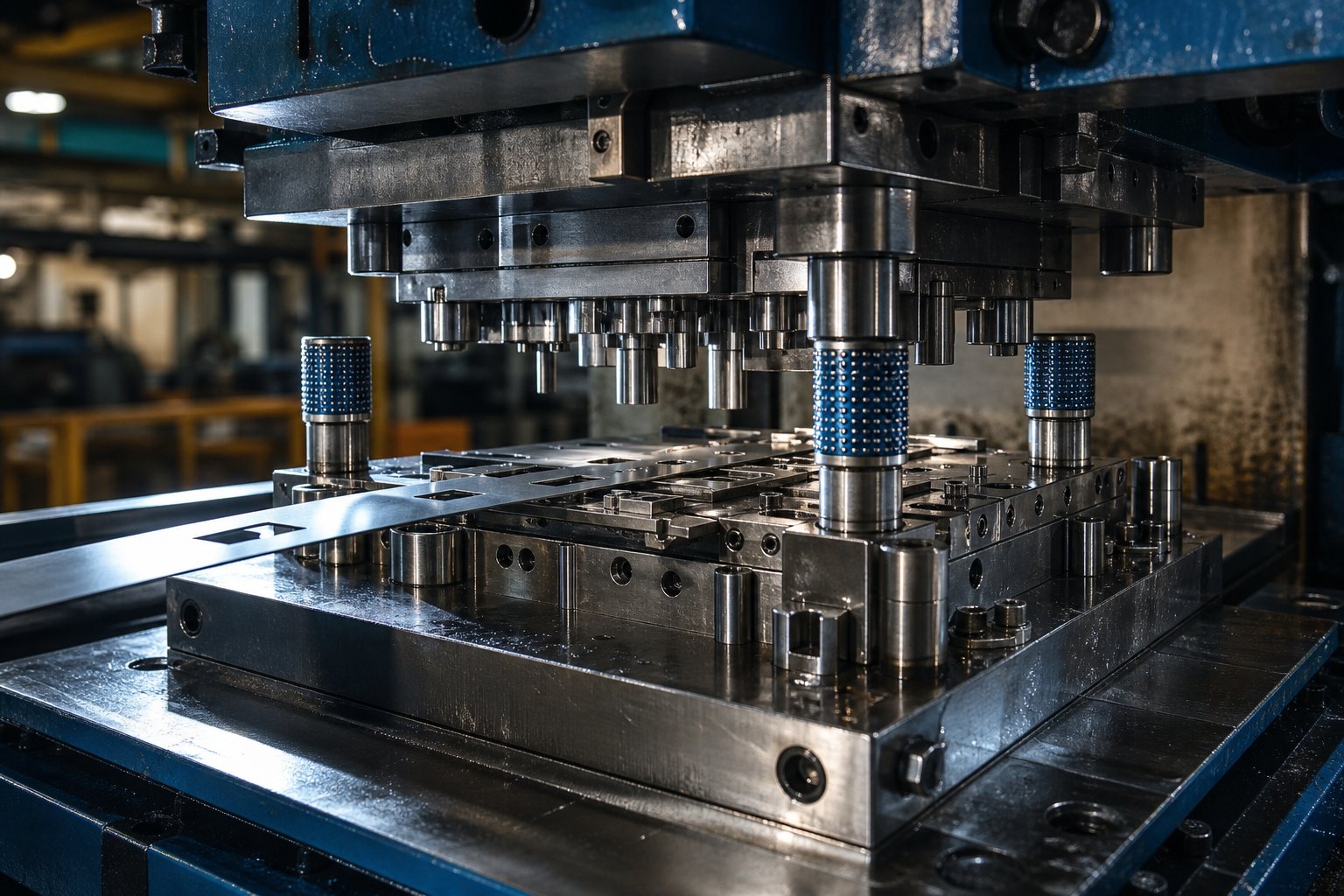

En pratique, le système fonctionne comme une seule unité : la presse fournit le tonnage, la matrice métallique fournit la géométrie et la tôle fournit la matière première. Chaque cycle produit une ou plusieurs pièces identiques grâce à des-opérations de formage à froid - sans fusion, sans coulée, ni durcissement. Les matrices d'emboutissage des métaux peuvent fonctionner à des vitesses supérieures à 4 000 coups par heure, ce qui les rend essentielles partout où convergent la répétabilité, la vitesse et le faible coût par pièce-.

Cette combinaison de débit et de cohérence explique pourquoi les fabricants-de gros volumes s'appuient sur le moulage sous pression pour tout, des supports automobiles aux connecteurs électriques. L'investissement en outillage est un coût ponctuel-qui s'amortit sur des millions de cycles, faisant baisser les prix des pièces à des fractions de centime pour le matériel et la main d'œuvre une fois la matrice remboursée.

En quoi les matrices d'estampage diffèrent des moules d'injection

La confusion entre les matrices d'emboutissage et les moules à injection est compréhensible - les deux sont des outils de précision conçus pour-produire des pièces en masse. La principale différence réside dans l’état des matériaux et la mécanique des processus. Une matrice d'emboutissage façonne une tôle solide par pression mécanique à température ambiante. En revanche, un moule à injection reçoit du polymère fondu dans une cavité scellée où il refroidit et se solidifie. Les structures sont entièrement différentes : les moules à injection nécessitent des canaux de refroidissement, des systèmes de portes et des mécanismes d'éjection, tandis que les moules d'emboutissage s'appuient sur des poinçons-et-des dégagements de matrices, des décapants et des systèmes de guidage pour contrôler le flux de métal.

Se souvenir de cette règle simple élimine les chevauchements : si la matière première reste solide tout au long du processus, vous êtes en territoire de moulage sous pression. S'il fond en premier, vous avez affaire à des moules d'injection ou de moulage sous pression.

Cet article présente le cycle de vie complet d'une matrice d'emboutissage - types, composants, flux de conception, sélection des matériaux, fabrication, maintenance et évaluation du fournisseur - afin que vous puissiez passer du concept à une matrice métallique validée en toute confiance.

Types de matrices d'estampage et quand les utiliser

Choisir le mauvais type de matrice pour un cycle de production est l’une des erreurs les plus coûteuses qu’un ingénieur en outillage puisse commettre. Une matrice sur-conçue gaspille du capital ; celui qui est sous-conçu goulot d'étranglement le débit ou produit des déchets. Quatre configurations principales couvrent la grande majorité des applications d'emboutissage de tôle : station unique-, composée, progressive et transfert. Chacun fonctionne selon un principe différent d'organisation du travail au cours du trait de presse, et chacun s'adapte à une fenêtre spécifique de complexité, de volume et de budget des pièces.

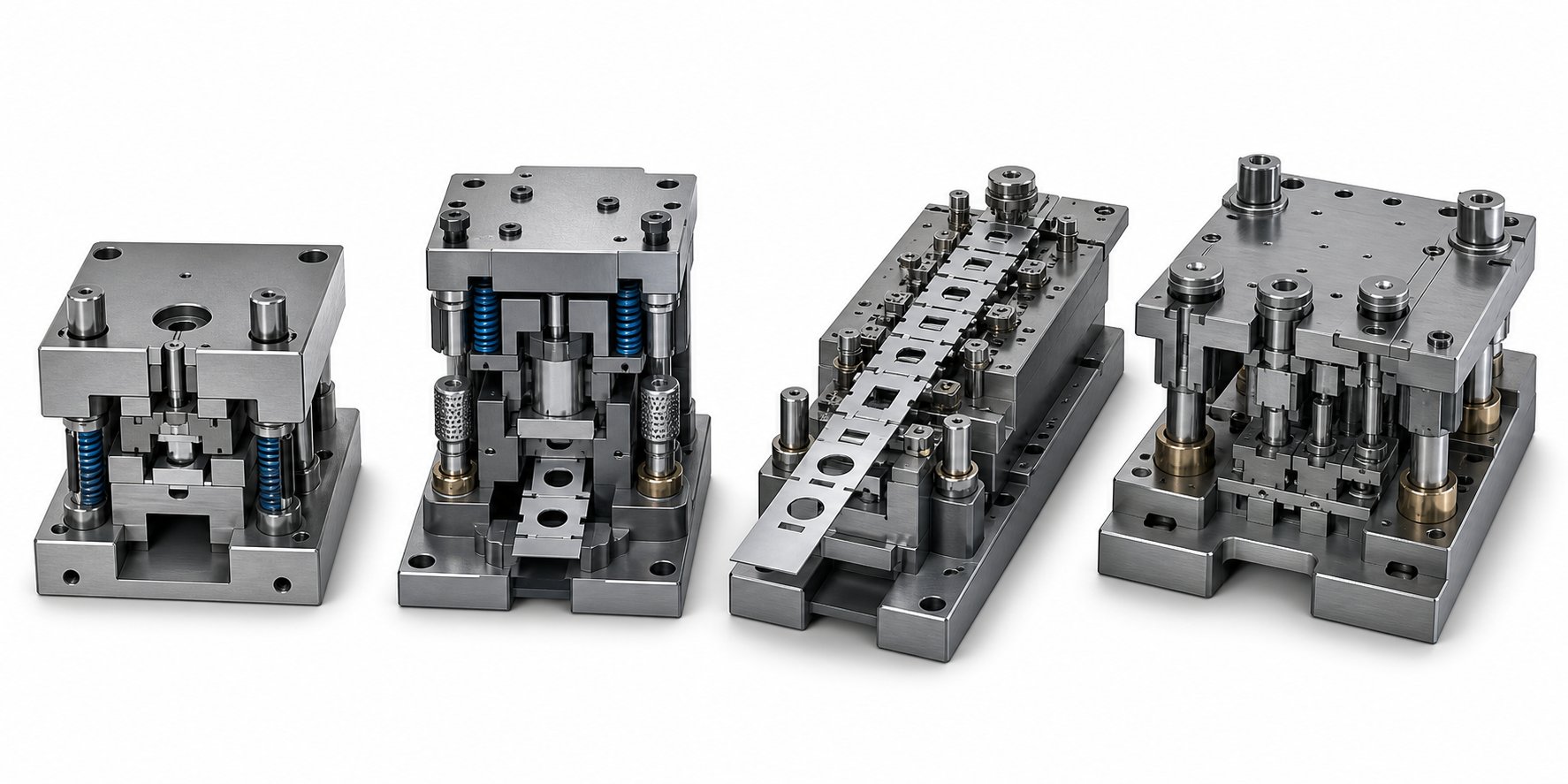

Matrices à station unique et composées

Une matrice à station unique-effectue exactement une opération par coup de presse - une seule coupe, un seul pliage ou un seul étirage. Considérez-le comme une matrice de poinçonnage dédiée qui fait un seul travail et le fait bien. Vous chargez un flan ou une bande, les cycles de presse et vous obtenez une fonctionnalité ajoutée à la pièce. Besoin de trois fonctionnalités ? Vous faites passer la pièce à travers trois matrices distinctes sur trois configurations distinctes.

Cette simplicité est en fait un avantage dans le bon contexte. Les matrices à station unique-sont peu coûteuses à concevoir et à construire, faciles à dépanner et rapides à installer. Ils excellent dans la production à faible volume, le prototypage ou les situations où la géométrie de la pièce est suffisamment simple pour qu'une seule opération complète la pièce - un simple découpage de disques circulaires à partir de bandes, par exemple.

Les matrices composées augmentent la capacité en effectuant plusieurs opérations de coupe en un seul coup.Une matrice composée typiquepeut masquer le profil extérieur et percer des trous internes simultanément, produisant ainsi une pièce plate finie en un seul coup. Les matrices de la poinçonneuse dans une configuration composée partagent une hauteur de fermeture commune, de sorte que chaque caractéristique s'aligne parfaitement par rapport aux autres sans l'empilement de tolérances-qui provient de plusieurs configurations.

Où brillent les matrices composées ? Rondelles, joints, piles de stratification pour moteurs électriques et toute pièce plate de précision où la précision de position entre les éléments est essentielle. Étant donné que toutes les coupes s'effectuent d'un seul coup, le risque de désalignement entre les opérations est minimisé et les taux de rebut restent faibles. Le compromis est que les matrices composées gèrent bien la découpe et le frappement limité, mais ne sont pas conçues pour un pliage complexe ou un emboutissage profond.

Matrices progressives et de transfert

Lorsque la complexité ou le volume des pièces augmente, les matrices progressives deviennent la bête de somme. Une filière progressive contient plusieurs stations disposées en séquence dans la direction d'alimentation de la bande. Le stock de bobines avance à travers la matrice d'une longueur de pas par course, et chaque station effectue une opération différente - perçage, entaillage, formage ou découpage - jusqu'à ce que la pièce finie soit découpée à la station finale.

Comment les ingénieurs déterminent-ils le nombre et le séquençage des stations ? Cela commence par la géométrie de la pièce. Chaque élément qui ne peut pas être produit simultanément avec un autre (en raison de conflits de forces, d'interférences de flux de matières ou d'accès géométrique) nécessite sa propre station. Un simple support peut nécessiter cinq ou six stations. Un connecteur électrique complexe avec plusieurs angles de courbure, lances et caractéristiques inventées peut en nécessiter 15 ou plus. Les chercheurs ont proposé des systèmes de notation qui évaluent le numéro de station, l'équilibrage du moment, la stabilité de la bande et la hauteur d'alimentation pourévaluer et classer les dispositions de bandes concurrentesavant de s'engager dans une conception finale.

Les matrices progressives offrent une vitesse exceptionnelle - fonctionnant souvent à des centaines de coups par minute - avec une qualité constante sur des millions de pièces. Ils constituent le choix par défaut dans la fabrication automobile, électronique et électroménager partout où les volumes annuels justifient l’investissement en outillage. Les postes de matrice de formage d'un outil progressif peuvent inclure le pliage, l'emboutissage et le gaufrage parallèlement aux opérations de découpe, ce qui rend ces outils remarquablement polyvalents.

Les matrices de transfert résolvent un problème différent. Certaines pièces sont trop grandes, trop-embouties ou trop complexes géométriquement pour rester attachées à une bande de support. Dans un système de matrice de transfert, des flans individuels ou des coques partiellement formées sont transférés mécaniquement d'une station à la suivante par un mécanisme d'automatisation de presse et de matrice - généralement des transferts de doigts ou des unités d'asservissement à trois axes. Chaque station est essentiellement une filière indépendante effectuant une opération, mais la manipulation automatisée les relie à un flux de production continu.

Les matrices de transfert sont courantes dans les panneaux de carrosserie automobile, les supports structurels et les boîtiers d'appareils électroménagers où la taille des pièces dépasse ce que le stock en bandes peut pratiquement transporter. Ils offrent plus de flexibilité dans l'orientation des pièces entre les stations et permettent des emboutissages plus profonds et des changements de forme plus radicaux que ne le permet une configuration progressive. Le compromis-est un taux de cycle plus lent et une complexité opérationnelle plus élevée.

Faire correspondre le type de matrice à l'application est en fin de compte un équilibre entre la géométrie de la pièce, le volume annuel et le budget. Une simple matrice de formage pour un support à faible-volume ne nécessite pas d'outillage progressif. À l’inverse, un connecteur électrique produit à 50 millions d’unités par an ne peut pas être économiquement estampillé sur une configuration à une seule-station. Les matrices de formage et les systèmes de transfert occupent chacun une niche définie par ce que la pièce exige et ce que supporte l'économie de production.

Comprendre quelle configuration correspond à votre projet est la première décision stratégique. La couche suivante de complexité réside à l'intérieur de la matrice elle-même -, les composants individuels qui rendent toute cette précision possible.

Explication des composants clés et des configurations des jeux de matrices

Chaque type de matrice d'estampage évoqué ci-dessus -, depuis un simple outil de découpage jusqu'à un outil progressif à 20-stations, est construit à partir de la même famille de composants de base de matrice de presse. Pensez à un assemblage de matrices de la même manière que vous penseriez à un bâtiment : les fondations maintiennent tout aligné, les éléments structurels supportent la charge et les éléments fonctionnels effectuent le travail réel. Connaître le rôle de chaque pièce vous aide à spécifier correctement l'outillage et à dépanner plus rapidement lorsque quelque chose sort des tolérances.

Composants de base d'un assemblage de matrices

Une matrice d'estampage se divise en deux moitiés. La moitié supérieure se monte sur le vérin de la presse ; la moitié inférieure se boulonne au lit de presse. Entre eux, la tôle se façonne à chaque coup. Voici comment les principaux composants des matrices d’estampage sont répartis par fonction :

• Patins de filière (plaques supérieure et inférieure)- Les plaques rigides en acier ou en aluminium qui constituent la base de l'ensemble de la matrice. Tous les autres composants sont montés sur ces plaques, et leur planéité et leur parallélisme déterminent la précision globale de l'outil.
• Porte-poinçon (retenue)- Une plaque ou un bloc durci fixé au sabot supérieur de la matrice qui localise et retient les poinçons individuels dans leurs positions correctes.
• Poinçons- Les outils de coupe ou de formage qui s'enfoncent dans la tôle. Les formes de nez vont des profils ronds et oblongs aux profils entièrement personnalisés, en fonction de la fonctionnalité à produire.
• Décapants-Plaques à ressort-qui maintiennent la bande à plat contre la plaque de matrice pendant la coupe, puis la repoussent des poinçons lorsque le vérin se rétracte. Sans décapant, le matériau se soulèverait avec le poinçon et bloquerait l'outil.
• Plaque de filière et blocs de filière- La surface de travail inférieure contenant des ouvertures (boutons) qui fournissent le bord de coupe opposé pour chaque poinçon. Les blocs de matrice sont des inserts trempés pressés ou boulonnés dans la plaque de matrice pour un remplacement facile lorsque les bords s'usent.
• Goupilles et bagues de guidage- Poteaux et manchons rectifiés avec précision- qui alignent les moitiés supérieure et inférieure au dixième de millième de pouce près à chaque course. Les-goupilles de guidage à roulement à billes sont devenues la norme de l'industrie pour leurfacilité de séparation et caractéristiques de précharge constantes.
• Plaques de sauvegarde-- Plaques durcies placées derrière les poinçons ou les blocs de matrice pour répartir la force d'impact et empêcher le sabot de matrice plus souple de se déformer sur des millions de cycles.
• Ressorts (mécaniques ou azote gazeux)- Fournit la force contrôlée qui entraîne les dévêtisseurs, les tampons de pression et les serre-flans dans leur plage de travail.

Chacune de ces parties fonctionne comme un système. Une bague de guidage usée perturbe l'alignement du poinçon-à-la matrice, ce qui augmente la hauteur des bavures, ce qui accélère l'usure du bloc de matrice - une cascade qui commence avec un composant négligé.

Configurations des jeux de matrices et critères de sélection

L'ensemble de matrices -, c'est-à-dire les sabots de matrice ainsi que leur disposition de broches de guidage -, constitue l'épine dorsale structurelle que vous sélectionnez avant de concevoir des composants fonctionnels. Quatre configurations standard couvrent la plupart des applications :

Comment choisissez-vous? Commencez par le sens d'alimentation et l'accès de l'opérateur. Les - jeux de matrices arrière - dominent l'outillage progressif précisément parce que la bande entre par le côté ou par l'avant sans interférence. Si votre application génère des charges latérales élevées ou si la géométrie de la pièce place les forces de coupe hors du centre-, une disposition des montants en diagonale-contrecarre le moment de torsion qui userait de manière inégale un ensemble de deux-montants. Les jeux de matrices à quatre-postes sont la valeur par défaut pour les opérations de découpage importantes et lourdes où toute déviation de la plaque de matrice se traduirait directement par une qualité de coupe incohérente.

Les dimensions standard des ensembles de matrices sont cataloguées par les fournisseurs par incréments qui correspondent aux tailles de lit de presse et aux hauteurs de fermeture courantes. Lorsque vous spécifiez un jeu de matrices, vous devez confirmer que la hauteur de pile combinée de l'ensemble de matrices fermé - sabots, plaques et outils - correspond à la hauteur de fermeture de la presse et que l'empreinte dégage la zone de support avec de la place pour les pinces. Se tromper signifie que la matrice ne fonctionnera pas physiquement dans la presse prévue, un oubli coûteux qui est entièrement évitable au stade de la conception.

Une fois les fondations structurelles et les composants fonctionnels cartographiés, le véritable défi technique commence : concevoir la géométrie de travail qui transforme la bande plate en une pièce finie.

Le processus de conception des matrices d'emboutissage, du concept à la CAO

La qualité d’un assemblage de matrices dépend de l’ingénierie qui le sous-tend. Vous pouvez sélectionner le type de matrice parfait, vous procurer des aciers à outils de qualité supérieure et embaucher des machinistes experts -, mais si la logique de conception est défectueuse, l'outil vous combattra à chaque cycle d'essai. La phase de conception est celle où les ingénieurs en outils d'emboutissage traduisent un dessin de pièce 2D en un concept d'outillage 3D entièrement validé, et suit une séquence disciplinée qui équilibre la physique du formage, le comportement des matériaux et l'économie de la production.

De la géométrie de la pièce à la disposition des bandes

Chaque projet de matrice d'emboutissage de métal personnalisé commence par la géométrie de la pièce finie. Les ingénieurs étudient le modèle ou le dessin 3D, identifient chaque caractéristique - trous, courbures, dessins, gaufrages - et déterminent quelles opérations sont nécessaires et dans quel ordre elles doivent se produire. Une coupelle emboutie-, par exemple, ne peut pas être percée avant l'emboutissage car le trou se déformerait lors du formage. De telles erreurs de séquençage sont coûteuses à corriger une fois l’acier coupé.

Pour l'outillage progressif, cette séquence de formage se traduit directement par une disposition en bande - une carte montrant comment le stock de bobines brutes se déplace à travers la filière station par station. La disposition définit la largeur de la bande, le pas (la distance entre les pièces successives), le type de support et l'emplacement des rebuts. L’utilisation des matériaux constitue ici un facteur de coûts majeur. Une disposition de bandes qui gaspille 40 % du stock de bobines entrant peut être repensée avec un angle d'imbrication différent, des supports plus étroits ou une orientation décalée des pièces pour pousser l'utilisation au-dessus de 70 %.

Le jeu de matrice - l'écart entre les bords de coupe du poinçon et de la matrice - est un autre calcul critique à ce stade. Elle est exprimée en pourcentage de l'épaisseur du matériau et varie selon le type de matériau. L'acier doux nécessite généralement un jeu de 5 à 10 % par côté, tandis que l'aluminium peut en avoir besoin de 8 à 12 %, et l'acier inoxydable exige souvent des valeurs plus serrées autour de 3 à 5 % pour contrôler la formation de bavures. Si vous vous trompez de jeu, vous constaterez des bavures excessives, une usure prématurée des bords ou des tiraillements dès le premier coup.

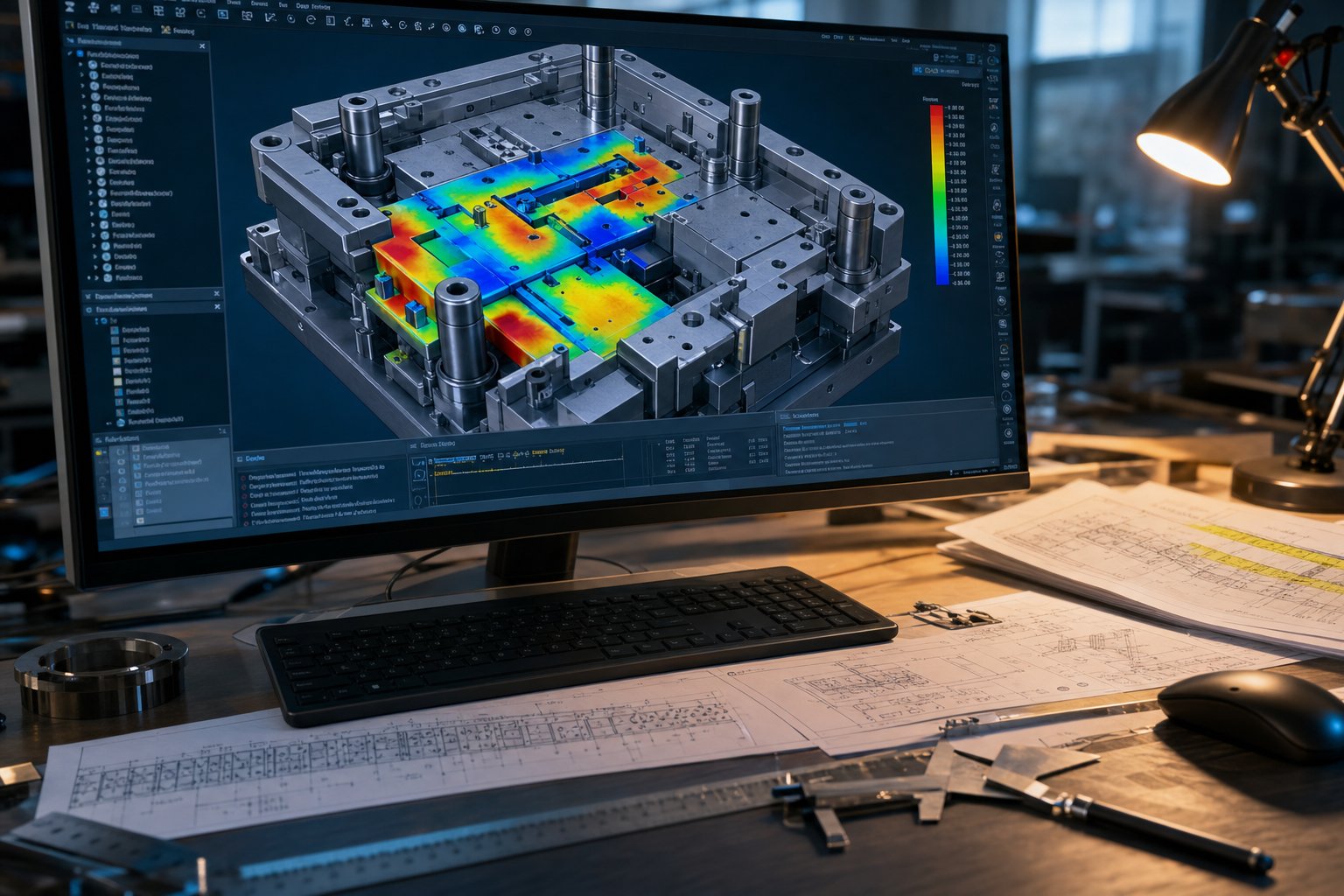

Workflow CAO-FAO et simulation IAO

Une fois la configuration du processus définie sur papier, les ingénieurs construisent l'ensemble complet de matrice et d'outillage en CAO 3D - en modélisant chaque profil de poinçon, ouverture de bloc de matrice, plaque de dévêtissage et composant de guidage. Ce jumeau numérique devient la référence maîtresse de tous les programmes d’usinage et données de contrôle en aval.

C’est ici que le développement moderne de matrices personnalisées s’écarte fortement des méthodes traditionnelles. Plutôt que de s'engager immédiatement dans la fabrication, les ingénieurs introduisent la géométrie CAO dans un logiciel de simulation CAE (Computer-Ingénierie Assistée). En utilisantanalyse par éléments finis, le logiciel modélise le comportement de la tôle sous les forces de formage -, prédisant la déformation par retour élastique, le risque d'amincissement, les tendances au froissement et la répartition des contraintes sur la surface de la pièce. Les diagrammes de limites de formation (FLD) mettent en évidence les zones rouges où des fissures sont probables et les zones bleues où la compression peut provoquer des plis.

Les résultats de simulation conduisent à des modifications de conception itératives avant qu’un outil physique n’existe. Un ingénieur peut ajuster un rayon d'étirage, modifier la pression du support de flan, ajouter une perle de tirage ou remodeler le contour du flan -, le tout numériquement. Les fabricants qui intègrent CAE dès le début du flux de travail réduisent généralement les itérations d'essai de 30 à 50 %, réduisant ainsi les délais des projets de plusieurs semaines et les budgets de modification de plusieurs milliers de dollars.

L'estimation du tonnage de la presse a également lieu au cours de cette phase. Les ingénieurs calculent la force requise pour chaque opération - tonnage de découpage en fonction de la longueur de cisaillement, de l'épaisseur du matériau et de la résistance au cisaillement ; tonnage de formage basé sur la longueur de pliage et les propriétés du matériau -, puis additionnez-les avec un facteur de sécurité pour sélectionner la presse appropriée. Un sous-dimensionnement de la presse risque de bloquer à mi--course ; le surdimensionnement gaspille du capital et de l’espace au sol. Les résultats de précision des matrices et des emboutissages dépendent fortement de cette adéquation entre la charge calculée et la capacité disponible de la machine.

Le flux de travail complet de conception d'outils suit une séquence prévisible depuis le concept initial jusqu'à la mise en production :

1. L'étude de faisabilité - évalue la géométrie des pièces, la formabilité des matériaux et le concept de processus préliminaire.
2. Le processus et la disposition des bandes - définissent la séquence de formage, les affectations de stations, le pas et la conception du support.
3. Les calculs de dégagement et de tonnage - établissent les paramètres critiques pour la découpe et le formage.
4. La conception de matrices CAO 3D - modélise tous les composants fonctionnels, les jeux de matrices et les systèmes auxiliaires.
5. La simulation de formage CAE - valide le flux de matériaux, prédit les défauts et itère la géométrie.
6. La révision et l'optimisation de la conception - intègrent les commentaires de simulation, finalisent les tolérances et confirment l'ajustement à la presse.
7. La programmation CAM - génère des parcours d'outils pour les opérations de fraisage CNC, d'électroérosion à fil et de meulage.
8. La version finale de conception - publie des dessins et des ensembles de données approuvés pour la fabrication.

Chaque étape alimente la suivante, et sauter des étapes -, en particulier la simulation -, coûte presque toujours plus en retouche qu'en gain de temps. Le processus de développement des outils de matrice est fondamentalement lancé en amont : investissez des heures d'ingénierie à l'avance pour éviter des surprises coûteuses plus tard dans l'atelier.

Bien entendu, même le modèle CAO le plus raffiné n’est qu’une promesse numérique. Transformer cette promesse en outils en acier trempé produisant des pièces conformes nécessite un processus de fabrication avec ses propres exigences de précision.

Sélection des matériaux et traitement thermique pour la longévité des matrices

Une matrice parfaitement conçue et construite à partir du mauvais acier échouera prématurément -, se fissurera sous l'impact, se grippera contre la pièce ou s'usera au-delà des tolérances dans une fraction de sa durée de vie prévue. La sélection des matériaux constitue le lien entre la conception numérique et la durabilité-dans le monde réel, mais elle reçoit rarement l'attention qu'elle mérite lors de la planification du projet. La nuance d'acier que vous choisissez pour les poinçons, les blocs matrices et les inserts de matrice détermine directement le nombre de pièces que vous pouvez exécuter entre les cycles d'affûtage, la résistance de l'outil à l'écaillage et, en fin de compte, le coût de chaque pièce emboutie.

Nuances d'acier à outils pour composants de matrices

Les matrices d'emboutissage en acier s'appuient sur une poignée de familles d'aciers à outils éprouvées, chacune optimisée pour un équilibre différent entre dureté, ténacité et résistance à l'usure. Ces trois propriétés existent en traction : poussez la dureté plus haut et vous gagnez en résistance à l'usure mais perdez en ténacité (résistance à la fissuration). Voici comment se situent les notes les plus courantes.

D2est l'acier pour travail à froid-par défaut pour les opérations de découpage et de découpe. Sa teneur élevée en carbone (1,4-1,6 %) et en chrome (11-13 %) offre une résistance exceptionnelle à l'usure abrasive avec une dureté de travail de 54 à 61 HRC. Le D2 est largement utilisé dans les matrices de tôlerie où le principal mode de défaillance est une usure progressive des bords plutôt qu'un impact soudain. Le compromis est une ténacité inférieure : les poinçons D2 peuvent s'écailler ou se briser s'ils sont soumis à des charges de choc sévères.

A2offre un juste milieu. Avec un chrome modéré (4,75-5,5 %) et un peu moins de carbone que le D2, il atteint 57-62 HRC tout en conservant une meilleure ténacité. A2 est un choix courant pour les matrices de coupe, les poinçons longs et les outils de précision où la durée de vie et la résistance à l'écaillage sont à la fois importantes.

S7se situe à l’extrémité opposée du spectre de D2. Ce grade de résistance aux chocs-atteint seulement 48-58 HRC mais offre une résistance aux chocs exceptionnelle. Vous trouverez le S7 dans les matrices de formage des métaux qui effectuent un pliage intensif, un estampage ou un formage à froid - partout où la matrice absorbe des coups répétés à haute énergie qui fissureraient une nuance plus dure.

M2est un acier rapide-contenant du tungstène et du molybdène, capable de maintenir sa dureté à des températures élevées. Il convient aux opérations de poinçonnage dans lesquelles la chaleur de friction s'accumule à des cadences de course élevées, et il est souvent spécifié pour les poinçons de perçage de petit -diamètre dans l'outillage progressif.

Plaquettes en carbure(généralement du carbure de tungstène) offrent des valeurs de dureté supérieures à 85 HRA - bien au-delà de tout acier à outils - et sont utilisés pour les stations-critiques en matière d'usure dans les matrices progressives-à volume élevé. Une filière de tôlerie utilisant des matériaux abrasifs comme l'acier inoxydable ou des nuances biphasées-à haute résistance-peut utiliser des poinçons à pointe en carbure-pour faire passer la durée de vie de l'outil de centaines de milliers à des millions de coups.

Cr12MoVmérite d'être mentionné comme l'acier pour matrices dominant dans les ateliers de matrices asiatiques. Fonctionnellement équivalent au D2 (même famille d'alliages, teneur en chrome similaire), le Cr12MoV est largement spécifié en Chine et en Asie du Sud-Est pour les applications de découpage et de détourage. Sa large disponibilité et son coût inférieur dans les chaînes d'approvisionnement asiatiques en font le choix incontournable pour les outils d'exportation destinés à une production en volume moyen- à élevé-.

Traitement thermique et ingénierie des surfaces

L'acier à outils brut n'est qu'un point de départ. Sans traitement thermique approprié, même le D2 ou le M2 ne peuvent pas fournir leurs performances nominales. La séquence de base - durcissement, revenu et traitement cryogénique optionnel - transforme la microstructure de l'acier en l'état de haute -dureté et de soulagement des contraintes- requis pour le service de production.

Le durcissement consiste à chauffer l'acier dans sa région austénitique et à le tremper (durcissement à l'air-pour D2, A2 et S7) pour former de la martensite. Le revenu s'ensuit immédiatement : un ou plusieurs cycles de chauffage à température modérée soulagent les contraintes internes et ajustent l'équilibre de dureté-ténacité. Des qualités d'alliage-supérieures telles que D2 et M2 nécessitentplusieurs cycles de trempecar il reste une quantité importante d'austénite après la première trempe. Sauter la deuxième trempe laisse de la martensite cassante et non trempée dans la microstructure -, une cause courante de fissuration précoce de la matrice.

Le traitement cryogénique ajoute une autre dimension. En refroidissant lentement l'acier trempé à des températures inférieures à -150 degrés C et en le maintenant pendant une période prolongée, l'austénite retenue se transforme plus complètement en martensite tout ende fins carbures secondaires précipitent uniformément à travers la matrice. Le résultat est une résistance à l’usure et une stabilité dimensionnelle améliorées. Une recherche publiée dans le Journal of Materials Processing Technology confirme que le traitement cryogénique en profondeur améliore les propriétés mécaniques des aciers à outils au-delà de ce que permet le traitement à froid standard, l'amélioration la plus significative se produisant lorsque le traitement est appliqué entre la trempe et le revenu.

L'ingénierie de surface prolonge encore davantage la durée de vie des matrices, en particulier pour les poinçons travaillant sur des tôles abrasives ou à haute résistance. Les approches les plus courantes comprennent :

• Nitruration (gaz ou ion plasma)- diffuse de l'azote dans la surface de l'outil, créant ainsi un boîtier rigide sans risque de distorsion dû aux processus à haute-température. La nitruration ionique est plus rapide et produit une couche blanche cassante plus fine que la nitruration gazeuse.
• Revêtements PVD (TiN, TiCN, TiAlN, CrN)- Le dépôt physique en phase vapeur applique des films minces et extrêmement durs à des températures relativement basses (inférieures à 500 °C), préservant ainsi la dureté du substrat. Les aciers de coupe revêtus de PVD- présentent un grippage considérablement réduit et des bords de coupe plus uniformes par rapport aux outils non revêtus, même après des centaines de milliers de coups.
• Procédé TD (Diffusion Thermique / Toyota Diffusion)-un traitement de la famille CVD-qui forme des couches de carbure de vanadium ou de carbure de chrome à la surface. Le revêtement résultant est lié métallurgiquement et extrêmement dur (3 200-3 800 HV), ce qui le rend efficace pour les poinçons dans les applications d'estampage à forte-abrasion. Le compromis est une température de traitement d'environ 1 000 degrés Celsius, ce qui peut ramollir le substrat et nécessiter un redurcissement.

De ces options se dégage une règle pratique : toujours durcir et tempérer le support en premier, puis appliquer le traitement de surface. Le revêtement sur un substrat souple provoque une déformation plastique sous la couche de revêtement, entraînant des fissures et une défaillance prématurée. Des études sur les outils d'emboutissage automobile montrent que la combinaison de la nitruration ionique avec un revêtement PVD sur du D2 correctement durci a permis de produire plus de 1,2 million de pièces avant de nécessiter une maintenance -, contre seulement 50 000 pièces pour un outillage chromé-pour la même application.

Le coût initial des nuances d'acier haut de gamme et des revêtements avancés est réel, mais il n'est rien par rapport au coût accumulé des temps d'arrêt imprévus, des affûtages fréquents et des pièces mises au rebut en raison d'outils usés. La sélection de la bonne combinaison de matériau et de traitement est un investissement dans la stabilité du processus - et cela n'est rentable que si le processus de fabrication qui suit convertit ce matériau en une géométrie d'outillage- précise et bien finie.

Fabrication de matrices, de l'usinage CNC aux essais

L'acier à outils de qualité supérieure, le traitement thermique optimisé et un modèle CAO validé par simulation-convergent tous en un seul point : l'atelier de fabrication des matrices. C’est là que la géométrie numérique devient un outil renforcé capable de produire rapidement des pièces conformes. Chaque machine de la séquence de fabrication répond à une classe spécifique d'exigences de géométrie ou de tolérance, et la compréhension de leurs rôles explique pourquoi l'usinage de matrices est à la fois un art et une science de précision.

Usinage et EDM dans la fabrication de matrices

Le fraisage CNC gère la majeure partie de l’enlèvement de matière. Un centre d'usinage à 3-axes ébauche et semi-des sabots de matrice, des plaques d'appui-et des profils de poinçonnage simples - tout ce qui a une géométrie de poche ou de contour simple. Lorsque les surfaces deviennent sculptées ou que les angles d'accès se resserrent, le travail est transféré vers des fraiseuses à 5 axes capables d'approcher des surfaces de matrices de formes complexes dans pratiquement toutes les directions sans resserrage. La capacité à cinq axes est particulièrement précieuse pour les blocs de matrices progressifs où les profils de plusieurs stations doivent maintenir des relations de position étroites sur toute la longueur de la plaque.

Cela semble simple jusqu’à présent ? C’est ici que cela devient plus exigeant. De nombreuses matrices présentent des -ouvertures à tolérance étroite-, des profils de poinçonnage complexes et des coins internes pointus - qui ne peuvent pas du tout être atteints par une fraise rotative. C'est là que l'électroérosion (électroérosion) prend le relais.

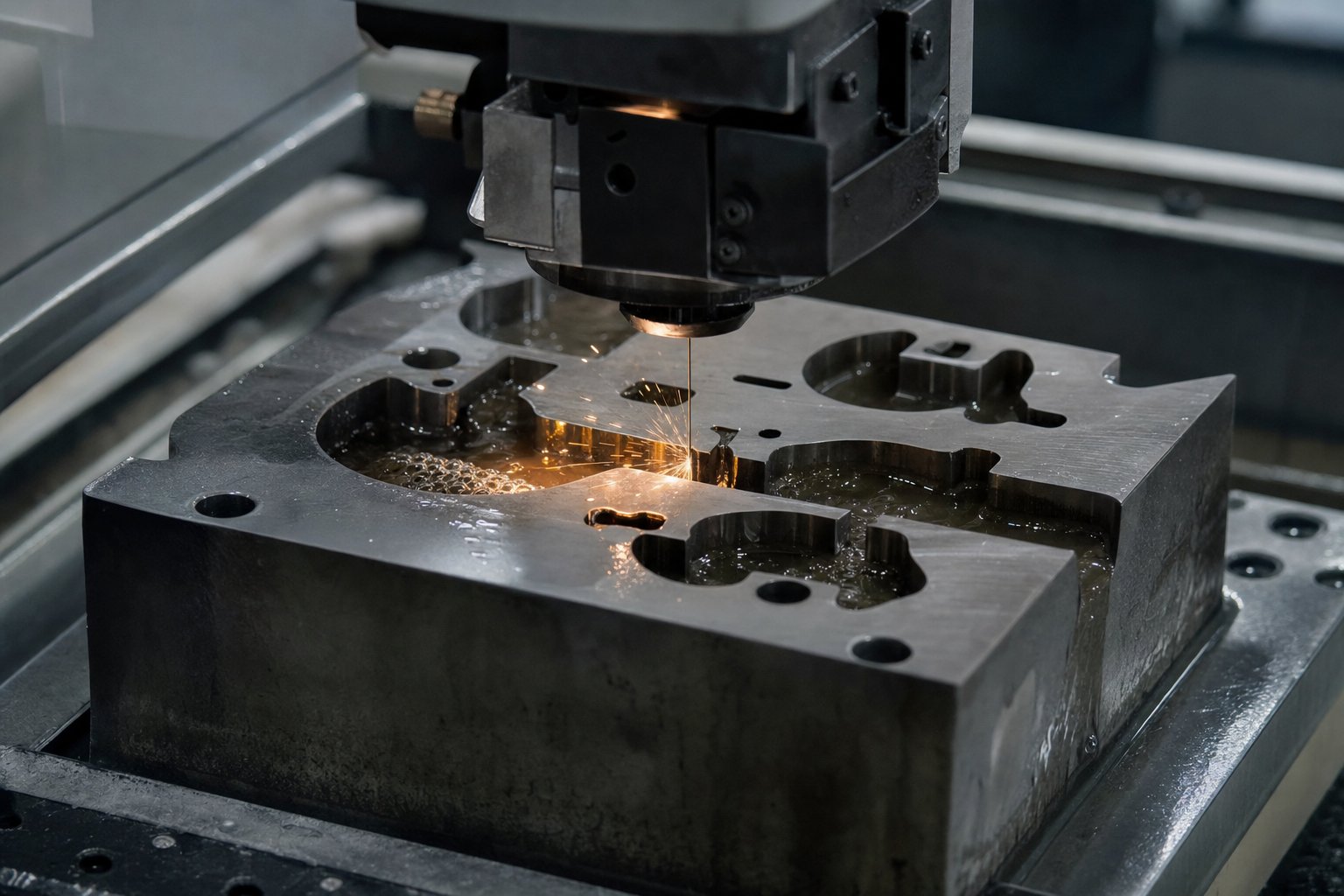

Électroérosion à filutilise un mince fil-électrode recouvert de laiton ou de zinc-pour découper des profils 2D et des contours angulaires à travers des blocs de matrice entièrement durcis. Les étincelles se déchargent le long du fil, érodant le matériau sans force mécanique ni distorsion thermique. Le processus est idéal pour les outils de fabrication de matrices tels que les ouvertures d'obturation, les sections transversales de poinçon complexes - et les boutons de matrice à - dégagement serré - caractéristiques où la finition de surface et la précision dimensionnelle doivent se maintenir à l'intérieur du micron. Les centres d'électroérosion à fil 5-modernes peuvent même produire des coupes coniques ou à angle variable en décalant indépendamment les guide-fils supérieur et inférieur.

Sinker EDM (également appelé RAM ou Cavity EDM) traite les caractéristiques de la cavité 3D. Une électrode de cuivre ou de graphite préusinée-est plongée dans la pièce à usiner et l'érosion par étincelle transfère la forme complexe de l'électrode dans l'acier de la matrice. Cette technique est indispensable pour les outils de matrice qui nécessitent des poches en relief, des cavités de gaufrage ou une géométrie de lettrage inventée - où aucune fraise rotative ne pourrait maintenir les détails requis. Étant donné que l'EDM n'impose pratiquement aucune contrainte mécanique sur la pièce, les sections minces et les détails fins survivent intacts sans distorsion, un avantage essentiel lors de l'usinage de matrices à partir d'aciers à outils pré-trempés comme le D2 ou les plaquettes en carbure.

Après le fraisage et l'électroérosion, la rectification superficielle offre la planéité exigée par les assemblages de matrices. Les faces des poinçons, les plaques de matrice, les plaques d'appui-et les sabots de matrice sont meulés à une planéité de 0,005 mm afin que les moitiés supérieure et inférieure s'accouplent sans bascule ni répartition inégale de la pression. La rectification au gabarit pousse cette précision plus loin pour les emplacements d'alésage critiques - trous de goupille de guidage, positions de goujons et poches de boutons de matrice - où la précision de position entraîne l'alignement du poinçon-à-matrice sur l'ensemble de l'outil.

Les machines à mesurer tridimensionnelles (MMT) vérifient ces dimensions critiques à plusieurs étapes de la fabrication, et pas seulement à la fin. Un bloc de matrice de machine peut être vérifié après un fraisage grossier, revérifié après un traitement thermique (pour quantifier toute distorsion) et vérifié à nouveau après le meulage final. Cette approche-in-process capte la dérive avant qu'elle ne se propage dans des assemblages dont la retouche est coûteuse.

Essai et validation des matrices

Une matrice entièrement assemblée n'est-prête pour la production que lorsqu'elle a fait ses preuves sur une presse d'essai. La phase d'essai comble le fossé entre la conception théorique et les-performances réelles - et même la meilleure matrice de fabrication-nécessite presque toujours quelques ajustements lors des essais initiaux.

Imaginez charger l'outil terminé dans une presse d'essai dédiée, alimenter la première bande de matériau et faire fonctionner la presse pour le coup initial. Cette première partie du dé raconte une histoire : les dimensions sont-elles incluses dans les légendes GD&T ? Le bord de coupe est-il propre ou ébarbé ? La géométrie formée rebondit-elle au-delà des tolérances ? Les techniciens d'essai lisent ces indices et les traduisent en actions correctives - en repérant les points saillants avec un composé bleuissant, en calant les sections de forme, en ajustant les précharges des ressorts à l'azote ou en-réaffûtant les bords de coupe pour un jeu plus serré.

Cette boucle itérative - tamponner, mesurer, ajuster, ré- tamponner - se poursuit jusqu'à ce que les pièces répondent systématiquement aux spécifications d'impression. Pour les outillages progressifs complexes, le processus peut s’effectuer en plusieurs cycles sur plusieurs jours. Chaque itération réduit l'écart entre les dimensions réelles et nominales.

La validation finale repose sur des protocoles d'inspection formels.Inspection basée sur une MMT-capture les données dimensionnelles pour chaque fonctionnalité critique par rapport au schéma GD&T. Le balayage optique ou laser génère des cartes de déviation-sur toute la surface qui révèlent des zones de retour élastique ou d'amincissement invisibles aux mesures basées sur des points-. Les données de capacité statistique de processus (SPC) provenant d'une courte série de production - généralement 30 à 50 pièces consécutives - confirment que la matrice produit une sortie stable et reproductible avec des valeurs Cpk répondant aux exigences du client (souvent 1,33 ou plus pour les caractéristiques critiques).

Ce n'est qu'une fois cet ensemble de preuves terminé que la matrice reçoit l'approbation de la version de production-. La séquence complète de fabrication-à-validation suit un chemin discipliné :

1. Usinage grossier CNC de sabots de matrice, de plaques et de blocs à partir d'ébauches pré-trempées ou recuites.
2. Traitement thermique (si usiné à l'état recuit) suivi d'une détente et d'une vérification dimensionnelle.
3. Fraisage de finition CNC des surfaces de forme, des poches et des profils.
4. EDM à fil des ouvertures de coupe, des contours complexes et des caractéristiques de-tolérance serrée.
5. EDM à plomb pour les détails de cavités 3D, les formes de gaufrage et les caractéristiques inventées.
6. Meulage de surface des faces d'accouplement, des pointes de poinçon et des plaques matrices jusqu'à la planéité finale.
7. Meulage de gabarit et finition d'alésage pour les trous de goupille de guidage et les fonctions de localisation critiques.
8. Inspection CMM et vérification dimensionnelle de toutes les caractéristiques critiques par rapport à l'intention de conception.
9. Ensemble de matrices - insérant des poinçons, des décapants, des ressorts, des guides et des attaches dans le jeu de matrices.
10. Essai initial sur une presse dédiée avec des échantillons de matériel pour produire les premières-pièces.
11. Mesure, repérage et ajustement itératif jusqu'à ce que les pièces répondent aux exigences GD&T.
12. Exécution de la validation SPC et approbation finale-avec un ensemble de données d'inspection documentées.

Chaque étape de cette séquence dépend de la qualité de celle qui la précède. Un bloc de matrice rectifié à plat ne produira jamais de pièces cohérentes, quel que soit le nombre d'itérations d'essai que vous tentez. C'est pourquoi la fabrication de matrices nécessite à la fois le bon équipement et la discipline pour vérifier à chaque point de transition - et pas seulement à la fin.

Une matrice-approuvée est prête pour la production, mais c'est là que commence le véritable test d'endurance. Des millions de cycles de presse soumettent chaque composant à une usure cumulative, à une fatigue et à des surcharges occasionnelles inattendues - que seul un programme de maintenance structuré peut gérer.

Maintenance des matrices et dépannage des défauts d'emboutissage

Une matrice qui réussit la validation des essais avec brio peut encore devenir un handicap de production en quelques semaines si personne ne gère son usure. Chaque coup de presse applique un tonnage aux arêtes de coupe durcies, comprime les ressorts et guide les composants tout au long de leur déplacement. Multipliez cela par des centaines de coups par minute et vous commencerez à comprendre pourquoi même les meilleurs poinçons et matrices métalliques se dégradent avec le temps. La différence entre un atelier qui fonctionne bien et un atelier qui combat des incendies de qualité constante se résume à une chose : si l'équipe pratique une véritable maintenance préventive ou répare simplement ce qui tombe en panne.

Maintenance préventive et gestion de la durée de vie

Il existe une distinction significative entre la maintenance et la réparation des matrices. CommeMagazine de formage des métauxl'encadre, la réparation est l'acte de restaurer quelque chose de cassé en état de fonctionnement - lutte contre les incendies. La maintenance est le processus de préservation des fonctionnalités avant qu'une panne ne se produise. Les magasins qui mélangent ces deux activités constatent souvent que leur équipe de « maintenance » passe 80 % de son temps à rechercher des pannes d'urgence, sans jamais prendre d'avance.

Un programme de maintenance préventive (PM) structuré s'articule autour de plusieurs tâches récurrentes, chacune liée à des intervalles mesurables :

• Affûtage des sections de coupe- Les bords des poinçons et les boutons de matrice s'usent progressivement à chaque coup, produisant une hauteur de bavure progressivement croissante sur les pièces estampées. La planification de l'affûtage en fonction de la hauteur des bavures mesurée (généralement avant qu'elle ne dépasse 10 % de l'épaisseur du matériau) permet de maintenir une qualité de coupe constante. Lors du meulage, utilisez une meule appropriée qui se décompose librement plutôt que de charger et de brûler l'acier à outils. Le liquide de refroidissement empêche l'accumulation de chaleur susceptible de ramollir ou de fissurer les sections durcies comme D2 ou M2, commeLe fabricant note.
• Cycles de remplacement des ressorts- Les ressorts mécaniques se fatiguent et perdent de leur force avec le temps, tandis que les ressorts à gaz à azote peuvent perdre de la pression. Remplacez les ressorts avant qu’ils n’atteignent leur durée de vie nominale plutôt que d’attendre qu’ils se cassent. Un ressort qui se fracture à mi-course-peut endommager les composants environnants de la matrice et produire une cascade de pièces de rebut.
• Lubrification- Les broches de guidage, les surfaces de came, les plaques d'usure et les rails de levage nécessitent tous une lubrification périodique. Les surfaces sèches irritent et rayent, ce qui finit par dégrader la précision de l'alignement. Suivez la carte de lubrification du constructeur de matrices et vérifiez la couverture pendant chaque cycle PM.
• Mesure d'usure- Utilisez des broches calibrées, des jauges d'alésage ou des contrôles ponctuels sur MMT pour quantifier l'usure des surfaces critiques. Le jeu de la bague de guidage, le diamètre de l'alésage du bouton de matrice et les rayons de forme en acier dérivent tous avec le temps. La documentation de ces mesures crée un profil de taux d'usure-qui prédit le moment où les composants dépasseront la tolérance.

Comment savoir quand effectuer chaque tâche ? Des compteurs de courses montés sur la presse ou intégrés à la matrice apportent la réponse. À chaque cycle du vérin, le compteur augmente. Associez ce décompte à un journal de maintenance des matrices - un enregistrement continu de ce qui a été fait, de ce qui a été mesuré et de ce qui a été remplacé - et vous passez de la supposition à une planification basée sur les données-. Cette approche reflète ce que les professionnels du secteur appellent la maintenance prédictive (PdM), dans laquelle les données de performances réelles déterminent le moment où l'intervention doit avoir lieu plutôt que de s'appuyer uniquement sur des intervalles de calendrier fixes.

Une mise en garde pratique : évitez à la fois la sur-maintenance et la sous-maintenance. L'affûtage des poinçons et des matrices tous les 100 000 coups par cœur - même lorsque la hauteur des bavures est encore acceptable - gaspille du matériau et raccourcit la durée de vie totale de l'outil. À l’inverse, un allongement excessif des intervalles risque de provoquer des pannes catastrophiques qui transforment un simple travail d’affûtage en une réparation de matrice coûteuse. Le journal de maintenance résout cette tension en affichant les taux d'usure réels pour chaque outil spécifique exécutant chaque matériau spécifique.

Dépannage des défauts d'estampage courants

Même avec de solides pratiques de gestion de projet, des défauts apparaissent parfois. La clé est de diagnostiquer rapidement les causes profondes plutôt que de rechercher les symptômes. Lorsque vous constatez un problème de qualité sur une pièce emboutie, cela remonte généralement à l'un des quatre modes de défaillance courants dans le système de poinçonnage et de matrice de tôle. Voici une ventilation de chacun, ainsi que les actions correctives :

Remarquez le motif : la plupart des défauts sont dus soit à l'usure (bavures, grippage), soit à des problèmes de compensation de conception (retour élastique, plissement). Les défauts liés à l'usure-répondent aux actions de maintenance - affûtage, recouvrement, lubrification. Les défauts liés à la compensation- nécessitent souvent des modifications techniques de la géométrie de la matrice elle-même.

Lorsqu'un poinçon de presse présente des dommages par grippage, par exemple, le simple polissage de la surface fournit une solution temporaire. La solution durable consiste à améliorer le traitement de surface ou à passer à une combinaison de matériaux-lubrifiants qui empêche le transfert d'adhésif en premier lieu. Le dépannage est plus efficace lorsqu’il s’attaque aux causes profondes plutôt qu’aux symptômes.

L’économie de la rénovation mérite également qu’on s’y intéresse. Une matrice usée n'a pas toujours besoin d'être remplacée. Le re-meulage des arêtes de coupe, le-revêtement des aciers de coffrage, le remplacement des bagues de guidage usées et le resurfaçage des sabots de matrice peuvent restaurer un outil à des performances proches des-originales pour une fraction du coût de construction neuf- -, généralement 15 à 30 % de la valeur de remplacement. Le point de décision est simple : si la structure de la matrice (patins, plaques, géométrie de montage) reste saine et que les modifications requises se limitent aux surfaces d'usure, la remise à neuf est financièrement rentable. Si la géométrie du noyau a changé, si les plaques sont fissurées ou si la conception de la pièce a changé de manière significative, la construction d'un nouvel outillage est la voie la plus fiable.

Garder les poinçons et les matrices en état-prêts pour la production est en fin de compte une stratégie de gestion des coûts. Chaque heure d'arrêt imprévu, chaque lot de pièces mises au rebut et chaque réparation d'urgence entraîne des dépenses cachées - expéditions accélérées, opérateurs inactifs et délais de livraison manqués - qui dépassent de loin le coût d'une maintenance planifiée disciplinée. Les ateliers qui internalisent cette réalité intègrent la maintenance dans leur planification de production dès le premier jour, et non après coup lorsque des défauts parviennent au client.

Savoir comment entretenir un dé représente la moitié de l’équation. L'autre moitié consiste à s'assurer que vous avez spécifié et acheté le bon outil en premier lieu - un processus qui commence bien avant l'émission de tout bon de commande.

Comment spécifier et obtenir une matrice d'estampage personnalisée

Comprendre les types de matrices, les matériaux et la maintenance est précieux -, mais cela n'a aucune importance si vous ne pouvez pas traduire ces connaissances en une spécification claire permettant de créer le bon outil. L'écart entre « Je sais ce qu'est une matrice progressive » et « J'ai une matrice validée pour la production de pièces » est comblé par deux étapes pratiques : préparer un appel d'offres qui donne aux fabricants de matrices d'emboutissage exactement ce dont ils ont besoin pour proposer un devis précis, et évaluer les fournisseurs par rapport à des critères qui prédisent le succès à long terme plutôt que simplement le prix initial le plus bas.

Comment préparer une demande de prix efficace pour les matrices d'estampage

Imaginez envoyer à un atelier d'usinage un dessin de pièce sans légende de matériau, sans prévision de volume et avec des tolérances copiées à partir d'un projet sans rapport. Qu'est-ce qui revient ? Un devis plein d'hypothèses - ou pire, un chiffre compétitif-basé sur l'interprétation la moins chère de vos vagues exigences. Quoi qu’il en soit, vous comparez des pommes à des conjectures lorsque plusieurs offres arrivent sur votre bureau.

Un appel d'offres bien-structuré pour des matrices d'emboutissage métalliques personnalisées élimine cette ambiguïté. Il donne à chaque fournisseur la même base technique afin que leurs réponses reflètent de réelles différences de capacités plutôt que des interprétations différentes d'informations incomplètes. S'appuyant sur les meilleures pratiques établies en matière d'appel d'offres, le principe de base s'applique également à l'outillage d'emboutissage : si l'ensemble technique est incomplet, le fournisseur doit deviner, et ces suppositions affectent le prix, les délais de livraison et si l'approche proposée convient réellement à votre pièce.

Que doivent inclure les ingénieurs et les responsables des achats ? Voici le package essentiel pour un appel d’offres de matrice d’estampage :

• Dessin de pièce avec GD&T complet- Incluez à la fois un modèle CAO 3D (format STEP préféré) et un dessin PDF 2D avec les tolérances, les références de référence et les caractéristiques critiques-au-fonctionnement clairement identifiées. Le modèle 3D permet à l'atelier de découpe d'évaluer la formabilité ; le dessin 2D définit l'intention dimensionnelle.
• Spécification matérielle- Indiquez l'alliage exact, la trempe, l'épaisseur et toute norme applicable. "Acier inoxydable 1,0 mm" n'est pas assez précis. « SUS304, finition 2B, 1,0 mm +/-0,05 mm selon ASTM A240 » élimine les incertitudes sur la qualité et l'état.
• Prévisions de volume annuelles- Fournissez les quantités attendues par niveaux : exécution pilote initiale, volume de la première-année et demande annuelle-à l'état stable. Le volume détermine la recommandation du type de matrice (composé ou progressif), la sélection de la qualité du matériau pour les composants de la matrice et la justification des inserts en carbure.
• Durée de vie du dé cible- Exprimez cela en traits totaux avant une rénovation majeure. Une filière censée produire 500 000 pièces au total nécessite une construction très différente de celle visant 10 millions. Ce chiffre unique influence la qualité de l'acier à outils, le traitement de surface et le niveau de coût global du projet.
• Exigences de qualité- Spécifiez les attentes en matière d'inspection (rapport dimensionnel CMM, étude de capacité SPC, protocole d'inspection du premier-article), les normes de système qualité applicables (ISO 9001, IATF 16949) et les critères d'acceptation pour les dimensions critiques (cibles Cpk).
• Opérations secondaires- Si les pièces nécessitent un taraudage, un soudage, un placage ou un traitement thermique après l'emboutissage, incluez-les dans la portée de la demande de prix. Les fournisseurs qui gèrent les processus secondaires en interne- peuvent offrir de meilleurs délais et un contrôle plus strict des processus que ceux qui sous-traitent chaque étape supplémentaire.

La complexité des pièces est le principal facteur déterminant dans la sélection du type de matrice et dans son coût. Un support plat à trois trous pourrait nécessiter seulement une matrice composée coûtant quelques milliers de dollars. Un connecteur multi-courbé avec des languettes formées, des caractéristiques inventées et des tolérances de position serrées pourrait nécessiter un outil progressif à 12 stations pour un investissement 10 à 20 fois supérieur. Lorsque votre appel d'offres communique clairement la complexité géométrique, le volume et l'espérance de vie, les entreprises de fabrication de matrices compétentes peuvent recommander la bonne approche plutôt que de se fier par défaut à ce qu'elles supposent que vous pouvez vous permettre.

Un conseil pratique : envoyez le même ensemble de fichiers, le même niveau de révision et les mêmes hypothèses à chaque fournisseur de votre liste d'offres. Comme le confirme la recherche sur les appels d'offres dans le secteur manufacturier, des packages incohérents signifient que les différences de prix reflètent des hypothèses différentes plutôt que de réelles différences de capacité -, ce qui rend impossible des comparaisons de devis significatives.

Évaluation des fournisseurs de matrices d'estampage

Le prix est facile à comparer. La capacité est plus difficile - et beaucoup plus prédictive quant à savoir si vous obtiendrez une matrice fonctionnelle dans les délais ou si vous passerez des mois dans des boucles d'essais douloureuses à la recherche de problèmes qu'une meilleure ingénierie aurait évité. Les meilleurs candidats fabricants de matrices d'emboutissage se distinguent non pas en étant les moins chers, mais en démontrant un contrôle du processus de bout en bout-à-de la faisabilité jusqu'aux pièces de production validées.

Lors de l'évaluation d'un atelier de découpe, recherchez ces points de contrôle de capacité :

• Simulation CAE en-interne- Le fournisseur peut-il exécuter des simulations de formage (prédiction du retour élastique, analyse de l'amincissement, cartes des rides) avant de couper l'acier ? Les magasins dotés de cette capacité détectent les problèmes de conception de manière numérique, réduisant ainsi les itérations d'essais physiques et les délais.
• Gamme d'équipements d'usinage- Un fabricant de matrices compétent a besoin d'un fraisage CNC (de 3 à 5 axes), d'une électroérosion à fil, d'une électroérosion par enfonçage, d'une rectification de surface et d'une rectification au gabarit. Si l’un de ces éléments est externalisé, les délais de livraison s’allongent et la responsabilité se fragmente.
• Disponibilité de la presse d'essai- Le fournisseur possède-t-il des presses d'essai dédiées correspondant à la plage de tonnage de votre presse de production ? Les essais en interne-signifient des cycles d'itération plus rapides et un retour d'information direct entre les ingénieurs qui ont conçu la matrice et les techniciens qui l'exécutent.
• Capacité d'inspection- Recherchez un équipement MMT, un balayage optique ou laser pour la cartographie des écarts de surface, ainsi que la possibilité de produire des rapports dimensionnels formels et des données SPC qui répondent aux exigences de votre système qualité.
• Assistance après-livraison- Les matrices nécessitent une maintenance, des pièces de rechange et des modifications techniques occasionnelles tout au long de leur durée de vie. Les fournisseurs qui offrent une assistance technique continue, des inventaires de composants de rechange et des services de modification sont des partenaires - et non de simples fournisseurs.
• Commentaires sur la conception pour la fabricabilité (DFM)- Les meilleurs fabricants de matrices ne se contentent pas de fabriquer ce que vous dessinez. Ils examinent la géométrie de votre pièce et suggèrent des modifications qui améliorent la formabilité, réduisent la complexité de l'outillage ou prolongent la durée de vie des matrices. Cette boucle de rétroaction, selon les guides de sélection de l’industrie, peut permettre d’économiser beaucoup de temps et d’argent avant même de commencer la conception des outils.
• Certifications de qualité- ISO 9001 est la référence. Si vos pièces sont destinées à des applications automobiles, la certification IATF 16949 signale un fournisseur doté d'une discipline de processus capable de répondre aux attentes des équipementiers.

Comment évaluer ces facteurs sans visiter chaque magasin ? Commencez par demander un aperçu des capacités avec votre réponse à l’appel d’offres. Demandez des listes d'équipements, des exemples de rapports d'inspection de projets similaires et des références de clients de votre secteur. Un fournisseur confiant dans son processus le partagera ouvertement.

A titre d'exemple concret,YICHENillustre à quoi ressemble un flux de travail de service complet-dans la pratique - couvrant l'analyse de faisabilité, la conception de matrices pilotée par IAO-, l'usinage CNC et EDM de précision,-essais en interne avec des presses dédiées et inspection CMM avec des packages de validation documentés. Pour les ingénieurs recherchant des matrices d'emboutissage en métal à vendre ou les responsables d'approvisionnement qui créent un programme de matrices de poinçonnage en métal personnalisé, ce type de fournisseur intégré élimine le fardeau de coordination lié à la gestion de maisons de conception, d'ateliers de découpe et de laboratoires d'inspection distincts.

Une dernière réflexion sur l'évaluation des fournisseurs : le devis le moins cher reflète souvent ce qui a été laissé de côté, et non ce qui a été optimisé. Un fabricant de matrices qui inclut dans son prix la simulation, les essais itératifs et la validation SPC prend en compte le coût réel de la fourniture d'un outil de travail. Celui qui ne cite que les heures d'usinage peut paraître attrayant sur le papier, mais générera des ordres de modification une fois que la matrice entrera en presse et que les pièces ne seront pas conformes. Évaluez le coût total du projet -, y compris le risque lié au calendrier, la probabilité de retouche et l'assistance continue - plutôt que le seul prix de l'outillage par article-.

La qualité de votre demande de prix détermine la qualité des devis que vous recevez. Investissez du temps d'ingénierie dès le départ pour créer un package technique complet, et vous passerez beaucoup moins de temps plus tard à arbitrer les malentendus entre ce dont vous aviez besoin et ce que le fournisseur supposait.

Avec un cahier des charges bien préparé et un fournisseur compétent identifié, la question restante est stratégique : comment adapter le niveau d'investissement en matrice à votre étape de production et à la trajectoire de volume à long terme ?

Choisir la bonne stratégie de matrice d'estampage pour votre projet

Vous connaissez les types de matrices, les matériaux, le flux de travail de conception, les méthodes de fabrication, les pratiques de maintenance et les critères d'évaluation des fournisseurs. La question est désormais pratique : compte tenu de votre pièce spécifique, de vos prévisions de volume et de votre calendrier de production, quel niveau d'investissement en outillage est réellement judicieux ? La réponse dépend de votre position dans le cycle de vie du produit et de la manière dont le coût par pièce-doit baisser.

Faire correspondre la stratégie de matrice aux objectifs de production

Quatre variables convergent pour déterminer le jeu de matrices d'estampage adapté à tout projet : le volume annuel, la complexité de la pièce, le type de matériau et la tolérance dimensionnelle. Changez l’un d’entre eux et la stratégie optimale du dé change. Un simple support embouti en acier doux à raison de 500 pièces par an ne justifie pas un outil progressif, aussi attrayant que soit le temps de cycle sur le papier. À l'inverse, un connecteur multi-fonctionnalité destiné à 5 millions d'unités annuelles ne peut pas être produit de manière économique avec un outillage à station unique--, les coûts de main-d'œuvre et de manutention par pièce dépasseraient toute économie sur l'outillage.

La perspective du coût-par-pièce relie tout. Une matrice progressive avec des inserts en carbure peut coûter entre 40 000 et 80 000 dollars au départ, mais fonctionnant sur une machine d'estampage à 200 coups par minute, elle produit des pièces pour des fractions de centime chacune en termes de matériau et de temps de presse. Cette même pièce fabriquée sur une matrice composée à une vitesse inférieure - avec un chargement manuel et plus de manipulation - peut avoir un coût unitaire cinq à dix fois plus élevé. Sur une production de plusieurs-années, l'investissement plus élevé en outillage est rentabilisé plusieurs fois grâce à un prix à la pièce réduit et à une qualité constante.

Le choix des matériaux amplifie cet effet. Les matrices d'emboutissage de tôle utilisant de l'acier abrasif à haute résistance-ou de l'acier inoxydable nécessitent des aciers à outils plus durs et des revêtements de surface pour maintenir la durée de vie des bords. Le coût initial supplémentaire des inserts en carbure ou des poinçons traités TD-étend les intervalles d'affûtage de 50 000 coups à 500 000 ou plus -, ce qui signifie moins de temps d'arrêt, moins de cycles de maintenance et plus de revenus-heures de presse génératrices de revenus tout au long de la durée de vie de la matrice. Les exigences de tolérance sont également importantes : des spécifications plus strictes exigent des configurations de jeux de matrices de presse plus rigides (quatre jeux de matrices à quatre colonnes), un usinage plus fin et des phases d'essai plus longues, ce qui augmente les coûts mais réduit les rebuts et les reprises en aval.

Passer de la recherche à l’action

Où en est votre projet en ce moment ? Voici un cadre décisionnel concis adapté à l’étape de production :

• Étape prototype- La conception de la pièce n'est pas finalisée. Envisagez un outillage souple (matrices en aluminium ou en acier doux conçues pour 1 000 à 5 000 coups) ou abandonnez complètement l'estampage au profit de la découpe laser et du pliage CNC. L’objectif est la validation de la conception, et non l’efficacité de la production. À ce stade, s'engager dans des jeux de matrices d'emboutissage en métal trempé risque de nécessiter des retouches coûteuses en cas de changement de géométrie.
• Production pilote (1 000 à 50 000 pièces)- La conception est stable mais les volumes ne justifient pas encore un outillage progressif. Les matrices à station unique-ou composées construites à partir d'aciers à outils standard (D2, A2) offrent une bonne qualité de pièces à un coût d'outillage modéré. Ces outils servent également d'assurance : si le produit n'atteint pas les volumes projetés, votre exposition en capital reste gérable.
• Production en grand volume- (100 000+ par an)- Les matrices progressives avec inserts en carbure, poinçons à revêtement PVD-et quatre-ensembles de matrices à montants fonctionnant sur une presse d'estampage dédiée deviennent clairement le gagnant économique. Le coût de l'outillage est important, maisles coûts par-pièce diminuent considérablementcar l’investissement initial s’amortit sur les grandes séries de production. À ce stade, la simulation CAE intégrée, les essais approfondis et la validation SPC ne sont pas un luxe facultatif - ce sont des outils de réduction des coûts-qui évitent des corrections coûteuses en cours de production-.

Une configuration de presse hydraulique servant à des pièces structurelles de gros calibre-suit la même logique mais à des seuils de tonnage plus élevés, où la capacité de la presse et la rigidité de la matrice deviennent les critères de sélection dominants plutôt que la seule vitesse de cycle.

La rigueur technique que vous investissez avant de couper l'acier - simulation, optimisation de la disposition des bandes, sélection des matériaux et qualification des fournisseurs - détermine si votre matrice d'emboutissage offre un coût prévisible-par-pièce ou devient une source récurrente de temps d'arrêt, de rebuts et de livraisons manquées tout au long de sa durée de vie.

Si vous êtes encore en train d’évaluer des concepts, revisitez les conseils de conception et de simulation plus haut dans cet article. Si le dessin de votre pièce est finalisé, vos volumes sont définis et vous êtes prêt à passer de la recherche à la production, l'étape suivante consiste à envoyer un dossier complet de demande de prix à un fournisseur qualifié qui peut gérer le flux de travail complet - évaluation de faisabilité, conception de matrices avec simulation de formage, fabrication de précision et pièces d'essai validées. À ce stade, les fabricants peuvent explorerSolutions de matrices d'estampage personnalisées de YICHENpour une assistance-à-de bout en bout qui comble le fossé entre une conception de pièce approuvée et les premières pièces de production de bonne qualité, offrant ainsi aux responsables de l'approvisionnement et aux ingénieurs en outillage un point de départ pratique pour l'engagement des fournisseurs.

FAQ sur les moules d'estampage

1. Quelle est la différence entre une matrice d’emboutissage et un moule d’injection ?

Une matrice d'emboutissage façonne une tôle solide à température ambiante en utilisant la force mécanique d'une presse, tandis qu'un moule d'injection reçoit le polymère fondu dans une cavité scellée où il refroidit et se solidifie. Les matrices d'estampage utilisent des systèmes de poinçonnage-et-de dégagement, de dévêtissage et de guidage, tandis que les moules à injection nécessitent des canaux de refroidissement, des systèmes de portes et des mécanismes d'éjection. La règle simple : si la matière première reste solide tout au long du processus, elle est en train d'emboutir le territoire de la matrice.

2. Combien de temps dure un moule d’estampage avant de devoir être remplacé ?

La durée de vie des matrices varie considérablement en fonction de la qualité de l'acier à outils, du traitement de surface, du matériau à emboutir et de la discipline de maintenance. Une filière en acier D2 standard utilisant de l'acier doux peut produire de 500 000 à 1 million de pièces avant une remise à neuf majeure. Les matrices progressives avec inserts en carbure et revêtements PVD peuvent dépasser 5 millions de courses. Des facteurs tels que l’affûtage programmé, le remplacement des ressorts et la lubrification prolongent ou raccourcissent directement la durée de vie utile. Les compteurs de courses et les journaux de maintenance aident à prédire les intervalles d'entretien optimaux.

3. Quelles informations dois-je inclure dans une demande de prix pour les matrices d'estampage ?

Un package RFQ efficace comprend un modèle CAO 3D (format STEP) avec un dessin GD&T 2D, des spécifications exactes du matériau avec alliage et trempe, une prévision du volume annuel par niveaux, une durée de vie cible de la matrice en courses totales, des exigences de qualité telles que des cibles Cpk et toutes les opérations secondaires nécessaires. L'envoi d'ensembles de fichiers identiques à tous les fournisseurs soumissionnaires garantit que les devis reflètent de réelles différences de capacités. Des fournisseurs comme YICHEN (yichen-group.com/stamping-die/) utilisent ce package complet pour fournir des évaluations de faisabilité précises et des recommandations d'outillage.

4. Comment choisir entre un dé progressif et un dé de transfert ?

Les matrices progressives sont idéales lorsque les pièces peuvent rester attachées à une bande de support tout au long du formage, généralement adaptées aux pièces petites à moyennes de complexité modérée et à des volumes très élevés (millions par an). Les matrices de transfert conviennent mieux aux grandes pièces, aux emboutissages profonds ou aux géométries 3D complexes qui ne peuvent pas rester sur une bande. Les systèmes de transfert offrent plus de flexibilité dans l'orientation des pièces entre les stations, mais fonctionnent à des cadences plus lentes. La décision dépend en fin de compte de la taille de la pièce, de la profondeur d'emboutissage et de la faisabilité géométrique de l'alimentation basée sur les bandes.

5. Quelles sont les causes des bavures sur les pièces estampées et comment les réparer ?

Des bavures se forment lorsque l'espace entre le poinçon-et-la matrice est insuffisant, que les arêtes de coupe deviennent émoussées ou que l'alignement dérive entre le poinçon et le bouton de la matrice. L'action corrective consiste à affûter ou à remplacer les poinçons et boutons usés, puis à vérifier que le jeu correspond aux spécifications du matériau (généralement 5 à 10 % de l'épaisseur par côté pour l'acier doux). La prévention repose sur le suivi de la hauteur des bavures à intervalles réguliers à l'aide de compteurs de courses, la planification de l'affûtage avant que les limites ne soient atteintes et le maintien de l'ajustement de la broche de guidage pour éviter une dérive d'alignement progressive.
