Qu'est-ce que l'estampage progressif et pourquoi la conception génère des résultats

Imaginez une bande continue de métal entrant dans un outil et émergeant comme une pièce finie à chaque coup de presse. Pas de repositionnement, pas de configurations séparées, pas d'interruption. Il s’agit de l’emboutissage progressif dans sa forme la plus simple, et il reste l’une des méthodes les plus efficaces jamais développées pour produire de grands volumes de composants métalliques identiques.

Définir l’estampage progressif

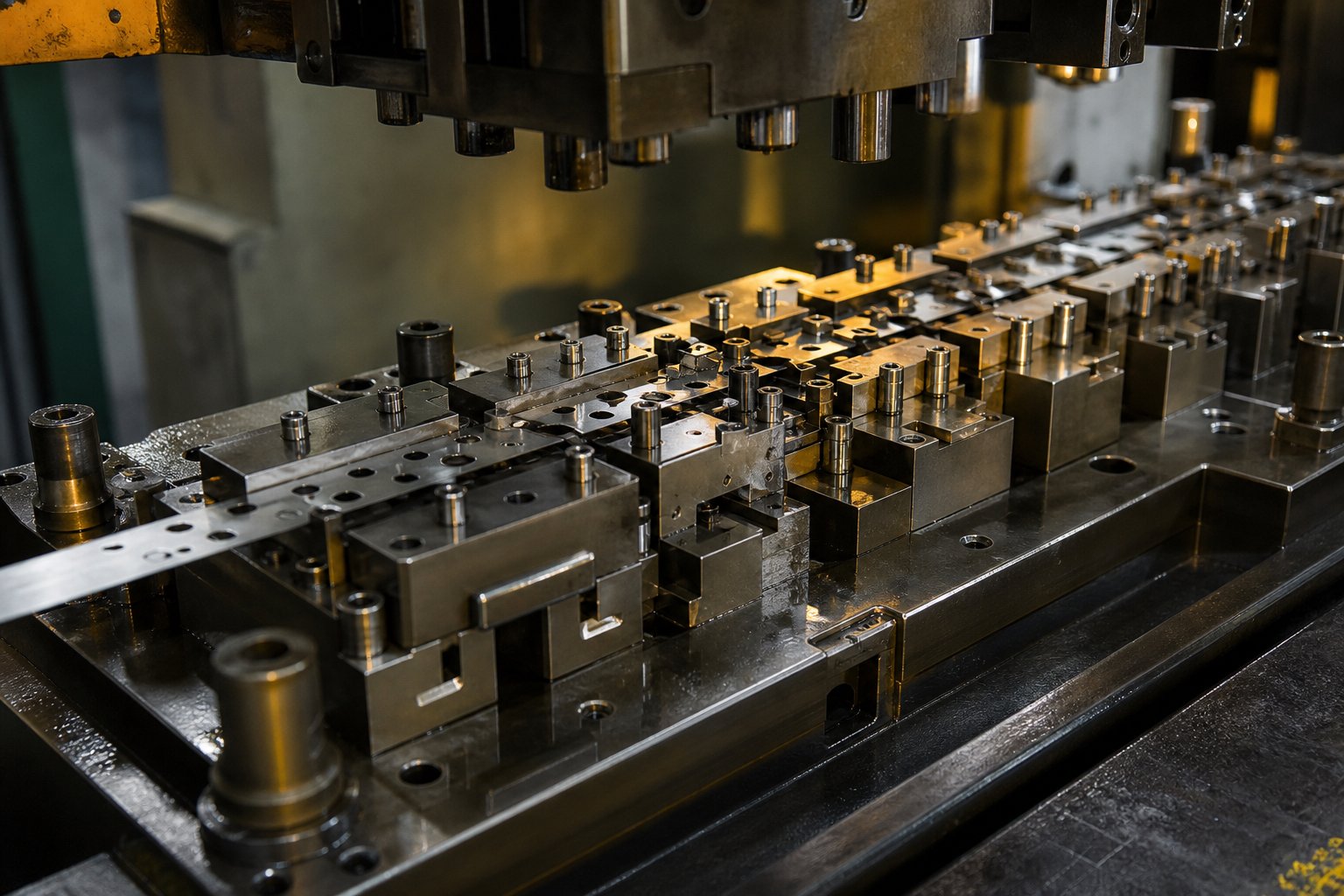

Doncqu'est-ce qu'un dé progressif? Il s'agit d'un outil spécialisé contenant plusieurs stations disposées en séquence, chacune effectuant une opération distincte - perçage, pliage, formage ou découpage - sur la bande métallique à mesure qu'elle avance dans la presse. Le mot « progressif » décrit le mouvement lui-même : le matériau progresse station par station, chaque étape s'appuyant sur la précédente, jusqu'à ce qu'une pièce terminée se sépare à la station finale. L'estampage progressif trouve ses origines vers 1900 et est devenu une méthode de production courante dans les années 1950, stimulé par la demande industrielle de pièces cohérentes et interchangeables à grande échelle.

Pourquoi la conception des matrices est la base du succès de la production

C’est ici que la plupart des équipes sous-estiment les enjeux. La conception progressive des matrices n'est pas simplement un précurseur de la fabrication -, c'est la phase unique qui garantit presque tous les résultats en aval. La séquence des stations, la disposition des bandes, les calculs de dégagement et les stratégies de formage choisies lors de la conception déterminent directement la vitesse du cycle, l'utilisation des matériaux, la durée de vie de l'outil et les tolérances réalisables.

Les décisions de conception prises au début d’un projet de conception de matrice d’estampage progressif bloquent 70 à 80 % du coût total du projet. Les modifications apportées après la construction de l'outillage sont exponentiellement plus coûteuses que les ajustements effectués à l'écran.

Cette réalité fait de la phase de conception le point de levier-le plus important pour contrôler simultanément la qualité et les coûts.

À qui profite la compréhension de la conception de matrices progressives

Cet article est écrit pour deux publics. Les ingénieurs de production qui évaluent si la géométrie d'une pièce peut évoluer grâce à l'emboutissage progressif découvriront une logique de conception pratique qu'ils pourront appliquer immédiatement. Les professionnels des achats recherchant des services de conception de matrices bénéficieront du contexte technique nécessaire pour poser de meilleures questions, évaluer les fournisseurs plus efficacement et éviter un désalignement coûteux entre les exigences en matière de pièces et la capacité d'outillage.

Que vous conceviez un nouveau composant ou réévaluiez-une chaîne d'approvisionnement existante, comprendre comment les décisions progressives de conception de matrices se répercutent sur les résultats de production vous donne une vision plus précise de chaque conversation d'approvisionnement qui suit.

Le processus complet de conception de matrices progressives, de la pièce à la production

Un processus d’emboutissage progressif ne commence pas dans l’atelier. Cela commence sur un écran, dans une conversation et souvent dans des désaccords - entre ingénieurs débattant de la manière de transformer une feuille plate en une pièce finie sans gaspillage de stations, de matériel ou de temps. Chaque conception réussie de matrice d’estampage suit une séquence structurée de phases, chacune alimentant les livrables en suivant. Sautez une étape et vous la paierez plus tard en retards d’essais ou en abandons de production.

Voici la séquence-à-de bout en bout que suivent les éditeurs de matrices les plus expérimentés :

1. Analyse de pièces et évaluation de faisabilité- Évaluez la géométrie, les tolérances et le matériau pour déterminer l'adéquation de l'emboutissage.
2. Développement de concepts- Déterminez le type de matrice, estimez le nombre de stations et établissez une stratégie de formage.
3. Création d'une disposition en bandes- Définissez le pas, la conception du support, l'imbrication et le séquençage des opérations.
4. Séquençage des stations- Attribuez des opérations spécifiques (percer, plier, former, ébaucher) à des stations individuelles.
5. Conception détaillée- Modélisez chaque poinçon, bloc matrice, dévêtisseur, élément de guidage et fixation en CAO 3D.
6. Simulation et validation- Exécutez une analyse de formage FEA, une prévision de-retour élastique et une simulation de presse virtuelle.
7. Prototypage et essais- Créez l'outil, exécutez les premiers-échantillons, mesurez les résultats par rapport aux spécifications.
8. Approbation de la production- Validez la répétabilité sur une exécution d'échantillon, signez le PPAP ou une documentation équivalente.

Analyse des pièces et évaluation de la faisabilité

Tout commence par l'impression de la pièce. Les ingénieurs examinent la géométrie pour les caractéristiques qui résistent à l'emboutissage - rayons de courbure trop serrés, emboutissages profonds par rapport à l'épaisseur du matériau, trous positionnés trop près des courbures ou tolérances qui vont au-delà de ce que la progression multi-stations peut tenir de manière fiable. Les propriétés des matériaux comptent ici également : la ductilité, la résistance à la traction et le taux d'écrouissage déterminent si une caractéristique peut être formée progressivement ou nécessite un processus entièrement différent.

Le livrable à ce stade est un rapport de faisabilité - une décision d'aller/retour-associé à des commentaires DFM. Lorsqu'un élément est limite, des équipes expérimentées proposent des modifications géométriques qui préservent la fonction tout en améliorant l'estampage. Cette collaboration entre les concepteurs de pièces et les concepteurs de matrices évite des refontes coûteuses en aval.

Développement de concepts grâce à la disposition en bandes

Une fois la faisabilité confirmée, le développement du concept traduit les exigences des pièces en une architecture d'outillage de matrice progressive. Les concepteurs estiment le nombre de stations requises par la géométrie de la pièce, décident de la configuration de la bande porteuse et ébauchissent l'utilisation des matériaux. La disposition de la bande est le cœur intellectuel de cette phase - : elle mappe chaque opération à un emplacement physique le long de la bande et définit la manière dont le matériau s'écoule de la bobine à la pièce finie.

La création d'une disposition de bandes est itérative. Un premier passage peut utiliser douze stations ; une version raffinée pourrait regrouper les opérations en neuf, économisant ainsi la longueur des matrices et le tonnage de la presse. L'orientation de l'imbrication, la distance de pas et le placement des avant-trous sont tous résolus ici avant le début de la conception détaillée.

Conception détaillée et simulation jusqu'à la validation de la production

La conception détaillée convertit la disposition des bandes approuvée en unmatrice d'estampage 3D complèteassemblage - chaque poinçon coté, chaque jeu calculé, chaque ressort spécifié. C'est là que les plates-formes de CAO telles que SOLIDWORKS ou Siemens NX, souvent associées à des compléments spécialisés-tels que Logopress3, génèrent les centaines de composants individuels qui composent l'outil.

La simulation suit immédiatement. À l'aide d'outils d'IAO comme AutoForm ou DYNAFORM, les ingénieurs effectuent des analyses de formage virtuel pour prédire l'amincissement, le froissement et le retour élastique du matériau avant la découpe de l'acier. Cette étape à elle seule peut éliminer plusieurs itérations d’essais physiques, réduisant ainsi les délais et réduisant considérablement les coûts.

L'essai physique valide ensuite ce que la simulation avait prédit. Les premières-pièces sont mesurées par rapport aux tolérances d'impression, et les ajustements - calage,-réusinage ou changements de synchronisation - amènent la matrice aux spécifications. L'approbation de la production boucle la boucle : un échantillon continu prouve que la matrice peut fournir des pièces reproductibles aux cadences de cycle cibles.

Chaque phase dépend de l’intégrité de celle qui la précède. La faisabilité se précipite et le développement du concept démarre sur un terrain instable. Ignorez la simulation et l’essai devient un jeu de devinettes coûteux. Le processus d'emboutissage progressif récompense la discipline à chaque étape - et pénalise les raccourcis par des retards aggravés.

Optimisation de la disposition des bandes et logique de séquençage des stations

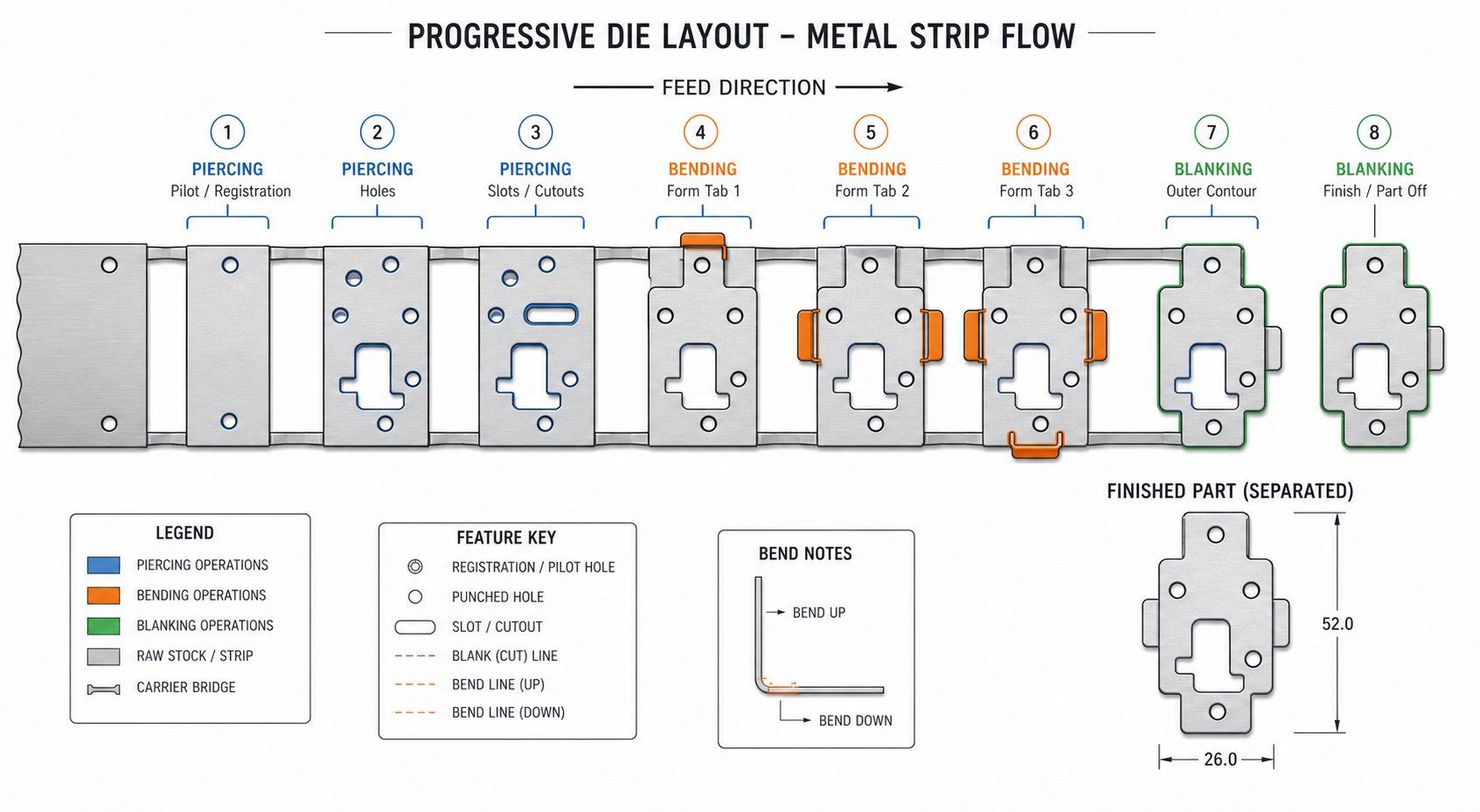

La disposition des bandes est le point où le jugement technique rencontre la réalité économique. Chaque station que vous ajoutez augmente la longueur de la matrice, le coût d'usinage et les exigences en matière de tonnage de la presse. Chaque station que vous supprimez risque de regrouper des opérations incompatibles ou de surcharger le matériel. La disposition des bandes est le seul élément livrable qui contrôle le plus directement si une matrice progressive fonctionne de manière rentable ou si elle perd de l'argent en raison de rebuts excessifs et d'une usure prématurée.

Pensez-y de cette façon : la disposition en bandes est l’ADN de votre dé progressif. Il code toute l'histoire de la production - ce qui se passe, où cela se produit et dans quel ordre. Faire les choses correctement est le principal défi intellectuel dans la conception progressive des matrices d’emboutissage.

Comment la géométrie de la pièce détermine le nombre de stations

Le nombre de stations n’est pas arbitraire. Cela découle directement des caractéristiques géométriques de la pièce et des contraintes de fabrication imposées par chaque caractéristique. Une rondelle plate avec deux trous peut n'avoir besoin que de trois stations - poinçon pilote, perçage et ébauche. Un support avec plusieurs courbures, des languettes formées et des trous de précision pourrait en exiger douze ou plus.

Chaque catégorie d'exploitation revendique sa propre attribution de stations :

• Opérations de perçage- Chaque groupe de trous ou de fentes pouvant être percés simultanément sans affaiblir la matrice occupe une station. Les entités trop rapprochées sont réparties sur les stations adjacentes pour maintenir la force de frappe.
• Opérations de pliage- Chaque direction de virage nécessite généralement une station dédiée. Les pièces complexes avec des pliages sur plusieurs axes peuvent nécessiter plusieurs étapes de pliage séquentielles.
• Opérations de dessin- Les emboutissages profonds s'étendent souvent sur deux stations ou plus pour maintenir la contrainte du matériau dans les limites. Chaque étape d'étirage réduit progressivement la profondeur.
• Stations inutilisées- Placé entre des opérations de formage lourdes pour fournir un support structurel à la matrice et permettre à la bande de se stabiliser avant le prochain coup.

Recherche surgraphe-méthodes d'optimisation théoriquesconfirme que minimiser le nombre de stations tout en respectant les contraintes de préséance et de contiguïté est le problème central de la conception du tracé des bandes. Les opérations qui doivent suivre une séquence fixe (contraintes de priorité) et les opérations qui ne peuvent pas partager une station en raison de la proximité (contraintes de contiguïté) définissent ensemble le nombre minimum de stations réalisable pour une partie donnée.

Conception de bande porteuse et calculs de pas

La bande de support maintient tout ensemble - littéralement. Il transporte la pièce partiellement formée de station en station tout en conservant un repérage précis. La largeur du support, les points de fixation et la configuration affectent directement la stabilité de la bande et la quantité de matière première qui finit comme ferraille.

Les configurations d'opérateurs communs incluent les opérateurs centraux, les opérateurs externes et les-opérateurs unilatéraux. Les supports centraux fonctionnent bien pour les pièces formées symétriquement autour de la ligne centrale de la bande. Les transporteurs extérieurs libèrent le centre pour les opérations de formage mais consomment plus de largeur de matériau. Les transporteurs unilatéraux- donnent accès à trois côtés de la pièce mais présentent des problèmes d'alignement lors de l'alimentation.

Pas - la distance que la bande avance par coup de presse - est directement liée à la longueur de la pièce plus la largeur minimale du pont nécessaire entre les pièces consécutives. La formule est simple :

Pas=Longueur de la pièce dans le sens de l'avance + Largeur du pont

La largeur du pont doit être suffisante pour éviter les déchirures lors des opérations de formage tout en restant suffisamment étroite pour minimiser les déchets. Pour la plupart des matrices progressives, les largeurs de pont varient de 1,0 à 2,5 fois l'épaisseur du matériau, en fonction des forces impliquées et des exigences de stabilité de la bande.

Stratégies d’utilisation des matériaux et de réduction des rebuts

Le coût des matériaux représente souvent 40-60 % du coût total par-pièce dans l'emboutissage progressif à grand volume-. Même de petites améliorations dans l’utilisation des matériaux se traduisent par des économies significatives sur des millions de pièces.

Les concepteurs utilisent plusieurs stratégies pour augmenter l'utilisation :

• Rotation de nidification- Pièces rotatives à l'intérieur de la bande pour verrouiller les profils et réduire les écarts entre les flans consécutifs.
• Dispositions à plusieurs-lignes- Faire fonctionner deux pièces ou plus côte à côte sur une bande plus large, partager les ponts de ferraille et améliorer le rendement global.
• Minimisation des déchets grâce à l'intégration de fonctionnalités- Combiner l'encoche et le découpage afin qu'une seule coupe serve à deux fins.
• Largeur de bande optimisée- Sélection de la largeur de la bobine pour correspondre à la disposition avec une coupe de bord minimale.

Le tableau ci-dessous illustre comment différentes approches de configuration affectent à la fois le nombre de stations et l'utilisation des matériaux pour différents niveaux de complexité de pièce dans la conception d'outillage de scène :

Vous remarquerez le schéma : à mesure que la complexité géométrique augmente, le nombre de stations augmente et l'utilisation diminue. Les stratégies à plusieurs-lignes et imbriquées récupèrent une partie de ce matériau perdu, mais elles augmentent également la largeur et la complexité de la matrice. Le compromis est toujours l'investissement par rapport aux -économies de matière par pièce -, un calcul qui n'a de sens que lorsque vous connaissez votre volume de production.

L'optimisation de la disposition des bandes détermine en fin de compte l'efficacité avec laquelle une matrice progressive convertit la bobine brute en pièces finies. Mais la disposition elle-même ne peut être finalisée sans comprendre comment le matériau se comporte sous contrainte -, ses tendances au retour élastique, ses limites de formation et sa tolérance pour les forces appliquées par chaque station.

Sélection des matériaux et son impact sur la conception des matrices progressives

La disposition en bandes vous indique où se déroulent les opérations. Le matériel vous indique à quel point ces opérations ont été difficiles. Chaque dimension de dégagement, chaque estimation de tonnage, chaque rayon de formage dans une matrice progressive renvoie à une seule question : quel métal traverse cet outil ? Remplacez l'acier à faible-carbone par de l'acier inoxydable et votre force de frappe pourrait doubler. Passez à l'aluminium et votre-compensation de retour élastique change complètement. Dans l'emboutissage progressif des métaux, le matériau n'est pas une variable d'entrée que vous branchez à la fin -, il remodèle l'intégralité de la conception de la matrice d'emboutissage métallique à partir de la première esquisse.

Comment les propriétés des matériaux déterminent les calculs de jeu et de force

Jeu de matrice - l'écart entre le poinçon et le bouton de matrice - est exprimé en pourcentage de l'épaisseur du matériau par côté. Mais ce pourcentage varie considérablement en fonction du métal que vous coupez. Pour l'acier doux, les concepteurs d'outils appliquent généralement10% par côtécomme point de départ standard. L'acier inoxydable se comporte cependant différemment : un jeu de 10 % produit la pire hauteur de bavure possible sur les nuances austénitiques. Les aciers avancés à haute résistance- peuvent nécessiter des jeux allant jusqu'à 21 % par côté pour une qualité de bord optimale.

Les besoins en forces suivent un modèle similaire. L'estampage progressif de l'acier au carbone sur des nuances à faible-carbone définit la référence. Les aciers inoxydables ferritiques comme le type 430 exigent environ 50 % de pression de serrage en plus, tandis que les nuances austénitiques telles que 304 et 316 peuvent nécessiter jusqu'à trois fois la force de l'acier à faible teneur en carbone. Pour les alliages de nickel et de cobalt, attendez-vous à une puissance de compression 30 -50 % supérieure à celle de l'acier - et certains alliages de tungstène poussent cette valeur jusqu'à 100 % de plus.

Le tableau ci-dessous montre comment les principaux matériaux d'emboutissage progressif se traduisent en paramètres de conception de matrice spécifiques :

Vous remarquerez que des taux d’écrouissage plus élevés sont en corrélation avec des jeux requis plus grands et un tonnage de presse plus important. Ce n'est pas une coïncidence : - les matériaux qui durcissent rapidement lors de la déformation résistent plus agressivement à l'éclatement des limaces, exigeant plus de levier mécanique pour se cisailler proprement. L'emboutissage progressif des métaux pour les alliages à fort écrouissage-accélère également l'usure des outils, raccourcissant les intervalles entre les cycles d'affûtage.

Stratégies de conception de feuilles minces ou de plaques épaisses

L'épaisseur du matériau change plus que de simples chiffres de force -, elle modifie toute la philosophie de conception. Les feuilles minces de moins de 0,5 mm présentent des défis en termes de planéité de la bande, de précision d'alimentation et de sensibilité à la distorsion. Les plaques de dévêtissage doivent être chargées par des ressorts-avec une pression soigneusement calibrée : trop de force déforme la bande, trop peu lui permet de se soulever avec le poinçon et de provoquer un bourrage. Les broches pilotes deviennent essentielles pour l'enregistrement car la bande n'a pas la rigidité nécessaire pour corriger automatiquement la dérive de position.

Une plaque épaisse de plus de 3 mm fait basculer le défi dans la direction opposée. Les mécanismes d'alimentation nécessitent plus de force de préhension. Les opérations de formage génèrent un tonnage nettement plus élevé et la structure de la matrice doit absorber cette charge sans déformation. Les pourcentages de jeu peuvent être légèrement resserrés pour les matériaux plus épais afin d'éviter l'arrachement des chutes, et les blocs de matrice nécessitent des colonnes de support plus robustes. La plupart des matrices progressives fonctionnent de manière optimale dans la zone idéale de 0,2 mm à 3 mm, où la précision de l'avance et les forces de formage restent équilibrées.

Ressort-Compensation du retour selon les types de matériaux

Le ressort-le retour est la mémoire élastique du matériau - sa tendance à se déplier partiellement après la rétraction du poinçon. Chaque métal rebondit, mais le degré varie énormément. L'acier inoxydable rebondit de manière agressive en raison de son rapport d'élasticité -à-de traction élevé et de son comportement d'écrouissage. L'emboutissage progressif de l'aluminium présente un profil différent : un retour élastique modéré - combiné à un comportement anisotrope signifie que les angles de pliage dépendent fortement de la direction du grain par rapport à la ligne de pliage.

L'emboutissage progressif du laiton a tendance à réduire le retour élastique-dans les états recuits, ce qui le rend indulgent pour les pièces complexes à plusieurs-courbures dans les connecteurs et les bornes. Le bronze phosphoreux, en revanche, peut afficher une directionnalité significative après le laminage, ce qui affecte la façon dont les concepteurs orientent les pièces dans la disposition des bandes.

Les concepteurs compensent le retour élastique-en courbant excessivement - en se formant intentionnellement au-delà de l'angle cible afin que le matériau se détende selon les spécifications. L'angle de courbure varie selon le matériau, le rayon de courbure et l'épaisseur. La simulation CAE moderne prédit le retour élastique-avec suffisamment de précision pour définir les valeurs initiales de surcharge avant l'essai, mais l'ajustement empirique lors de l'exécution du premier-article reste une pratique courante. Certaines conceptions de matrices progressives intègrent des inserts réglables aux stations de pliage, permettant un réglage précis-de l'angle de compensation à mesure que les propriétés du lot de matériaux varient sans retravailler l'acier à outils trempé.

Les propriétés des matériaux n'influencent pas seulement la conception des stations individuelles : - elles limitent ce qui est géométriquement réalisable en premier lieu. L'interaction entre les limites de formage, les rayons de courbure minimaux et l'empilement des tolérances sur plusieurs stations définit une frontière qui sépare les conceptions réalisables des vœux pieux.

Consignes DFM et gestion des tolérances multi--stations

Cette frontière entre productible et impossible n’est pas toujours évidente à partir d’une impression de pièce. Une fonctionnalité peut paraître simple en CAO - un petit trou, un pli serré, une fente étroite - mais s'avérer catastrophique à l'intérieur d'une matrice d'emboutissage de tôle fonctionnant à 200 coups par minute. La conception pour la fabricabilité dans les travaux de matrices progressives n'est pas un conseil générique sur l'arrondi des coins. Il s'agit d'un ensemble spécifique de contraintes liées au comportement du métal lorsqu'il est poinçonné, plié et formé en séquence rapide sur plusieurs stations au sein d'un ensemble de matrices d'emboutissage.

Règles DFM pratiques pour la faisabilité des matrices progressives

Lorsque vous évaluez la conception d'une pièce pour déterminer la faisabilité d'une matrice progressive, ces règles vous permettent de savoir rapidement si la géométrie va coopérer ou riposter :

• Diamètre minimum du trou- Les trous ne doivent pas être inférieurs à 1,0 x l'épaisseur du matériau pour les éléments ronds et à 0,7 x l'épaisseur pour les dimensions étroites des fentes. Tout ce qui est plus petit risque de casser le poinçon sous les charges de production.
• Distance entre le trou-et-le bord- Conservez au moins 1,5 fois l'épaisseur du matériau entre le bord d'un trou et le bord de la pièce ou la ligne de pliage le plus proche. Un espacement plus rapproché provoque une déformation lors du formage ultérieur.
• Rayon de courbure minimum- Pour la plupart des aciers à faible-carbone, le rayon de courbure intérieur doit être d'au moins 1,0 x l'épaisseur. Les aciers inoxydables et les alliages à haute résistance-ont souvent besoin d'une épaisseur de 1,5 à 2,0 fois pour éviter les fissures sur la fibre externe.
• Pliez-jusqu'à-l'espace libre du trou- Gardez les trous d'au moins 2,5 fois l'épaisseur plus le rayon de courbure à l'écart d'une ligne de courbure. Si cette distance ne peut pas être maintenue, percez le trou après le pliage dans une station ultérieure.
• Tracer les limites de profondeurLa -Première-profondeur d'emboutissage ne doit pas dépasser 40 à 50 % du diamètre de l'ébauche pour les pièces cylindriques. L'étirage progressif sans recuit intermédiaire limite davantage chaque étape de réduction, souvent à 20-30 % par station.
• Largeur des onglets et des emplacements- La largeur minimale de la languette ou de la fente est de 1,5 fois l'épaisseur du matériau. Les éléments plus étroits se déforment sous les forces de dénudage ou se déforment pendant l'alimentation.
• Surface plane entre les entités- Conservez au moins 3 fois l'épaisseur du matériau entre les éléments formés adjacents pour éviter toute distorsion d'interaction.

Ces seuils ne sont pas arbitraires - ils représentent les limites physiques des composants de la matrice d'emboutissage sous chargement cyclique. Si vous les violez, vous paierez en bris de poinçon, en formation de bavures ou en pièces qui mesurent différemment le lundi matin que le vendredi après-midi.

Accumulation de tolérance sur plusieurs stations

Voici une subtilité qui surprend de nombreux ingénieurs. Chaque station d'un outil et d'une matrice progressifs a sa propre tolérance de position - généralement ±0,01 à ±0,02 mm pour des outils bien-construits. Cela semble serré. Mais ces petites erreurs ne restent pas isolées. Ils s'empilent.

Imaginez une pièce nécessitant un trou percé au poste 3, un élément formé au poste 7 et une coupure finale au poste 12. La relation de position entre ce trou et l'élément formé reflète l'erreur cumulée de chaque avancement de bande entre les postes 3 et 7. Si la bande dérive de 0,01 mm par pas, neuf postes d'alimentation accumulent jusqu'à 0,09 mm d'incertitude de position - même avec une matrice parfaitement construite.

C'est pourquoi les tolérances des pièces finales sont toujours plus souples que les tolérances des stations individuelles. Une matrice qui contient ±0,015 mm à chaque station peut fournir ±0,05 mm sur la pièce finie pour les fonctionnalités créées à des stations largement séparées. Les concepteurs tiennent compte de cet écart en regroupant les éléments dimensionnellement liés dans la même station ou dans des stations adjacentes lorsque cela est possible. Les éléments avec des tolérances mutuelles serrées sont poinçonnés simultanément - un seul coup, une référence de position, pas de dérive cumulative.

Stratégie de broche pilote et contrôle de la précision de position

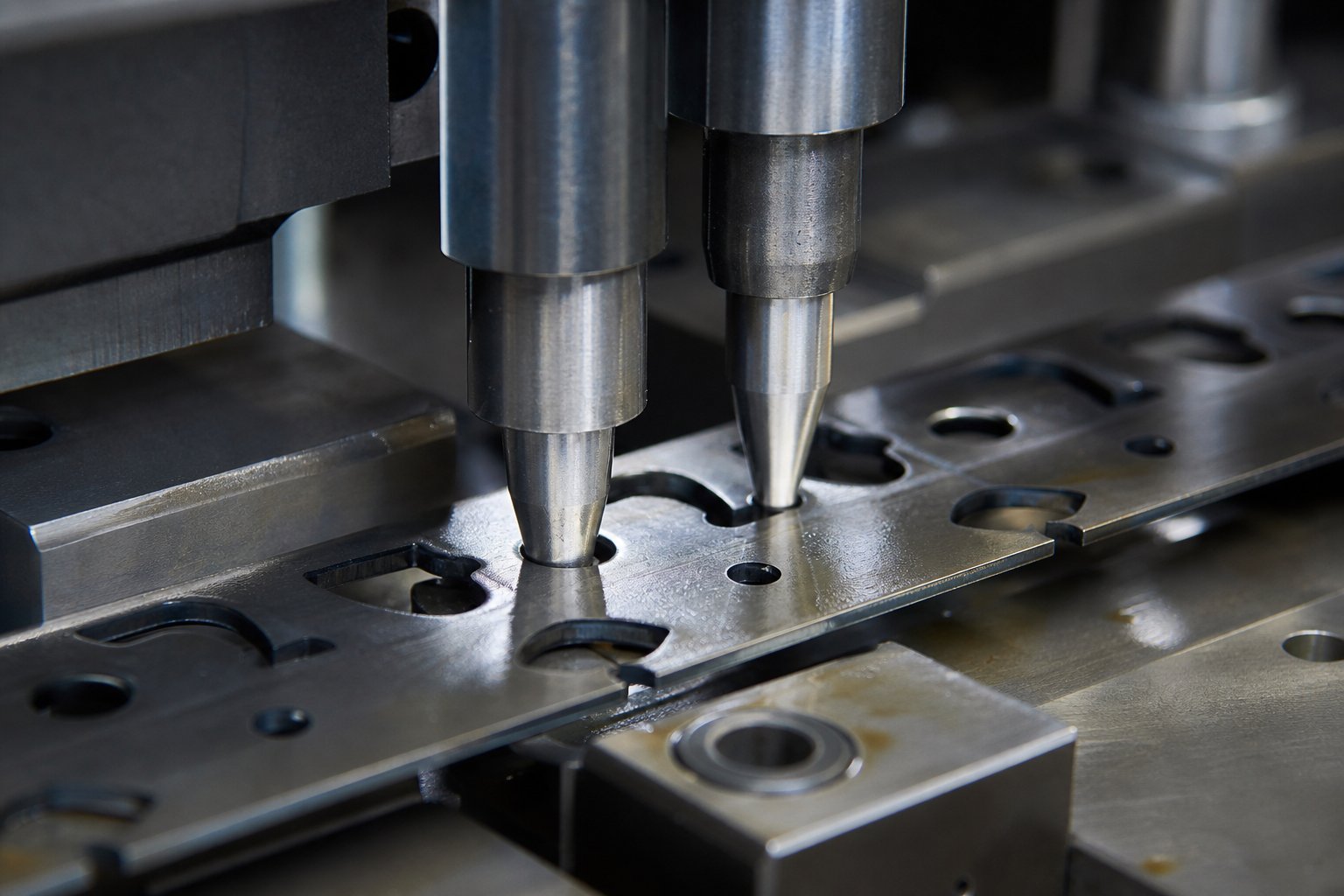

Les broches pilotes constituent la principale défense contre les erreurs d’alimentation cumulatives. Ils réenregistrent la bande-à intervalles précis, réinitialisant la dérive de position avant qu'elle ne dépasse les limites acceptables.

La stratégie fonctionne comme ceci : des avant-trous sont percés à la première station et placés sur la bande porteuse où ils n'interféreront pas avec les caractéristiques de la pièce. À partir de la deuxième station, des broches pilotes descendent dans ces trous avant toute découpe ou formage, tirant la bande dans une position exacte. L'ajustement de la goupille-au-trou est généralement de 0,005-0,01 mm - suffisamment serré pour corriger la dérive, suffisamment lâche pour éviter de déchirer le trou.

L’espacement compte. Le réglage des broches pilotes toutes les deux ou trois stations empêche les erreurs de s'accumuler de manière incontrôlable. Pour les pièces de haute-précision, les pilotes de chaque station assurent l'enregistrement le plus strict. Lorsque deux ensembles de pilotes sont nécessaires, le fait de frapper les deux simultanément garantit qu'ils maintiennent une précision mutuelle plutôt que d'introduire leur propre décalage de position.

Le guidage par bande complète le pilotage. Les guides de stock maintiennent la bande centrée latéralement pendant l'alimentation, tandis que les élévateurs maintiennent une élévation constante entre les stations. Ensemble, ces éléments forment un système de positionnement qui contrôle le flux de matériaux dans les trois axes - latéral, longitudinal et vertical. Sans ce contrôle coordonné, même les composants des matrices d'emboutissage parfaitement conçus ne peuvent pas offrir la répétabilité qu'exige une production en grand volume-.

Les règles DFM permettent de produire des fonctionnalités individuelles. La gestion des tolérances permet de maintenir la cohérence dimensionnelle de l'ensemble de la pièce. Mais même avec une géométrie et un positionnement sous contrôle, la conception se heurte encore à un dernier obstacle de validation : prouver par simulation et essais physiques que la matrice fonctionnera réellement comme prévu dans des conditions réelles de presse.

Simulation CAO et IAO dans l'ingénierie moderne des matrices progressives

Prouver une conception à l'écran avant de couper l'acier semble évident, mais cela a fondamentalement changé la façon dont les matrices progressives arrivent dans l'atelier. Il y a dix ans, valider une disposition de bande complexe impliquait de créer l'outil et d'exécuter des pièces d'essai - une boucle de rétroaction coûteuse où chaque correction nécessitait un réusinage physique-. Aujourd'hui, un logiciel de conception de matrices progressif associé à la simulation IAO permet aux ingénieurs d'effectuer des itérations numériques, transformant ce qui prenait autrefois des semaines d'essais en jours de calcul.

Analyse de formation FEA et prévision du retour à ressort-

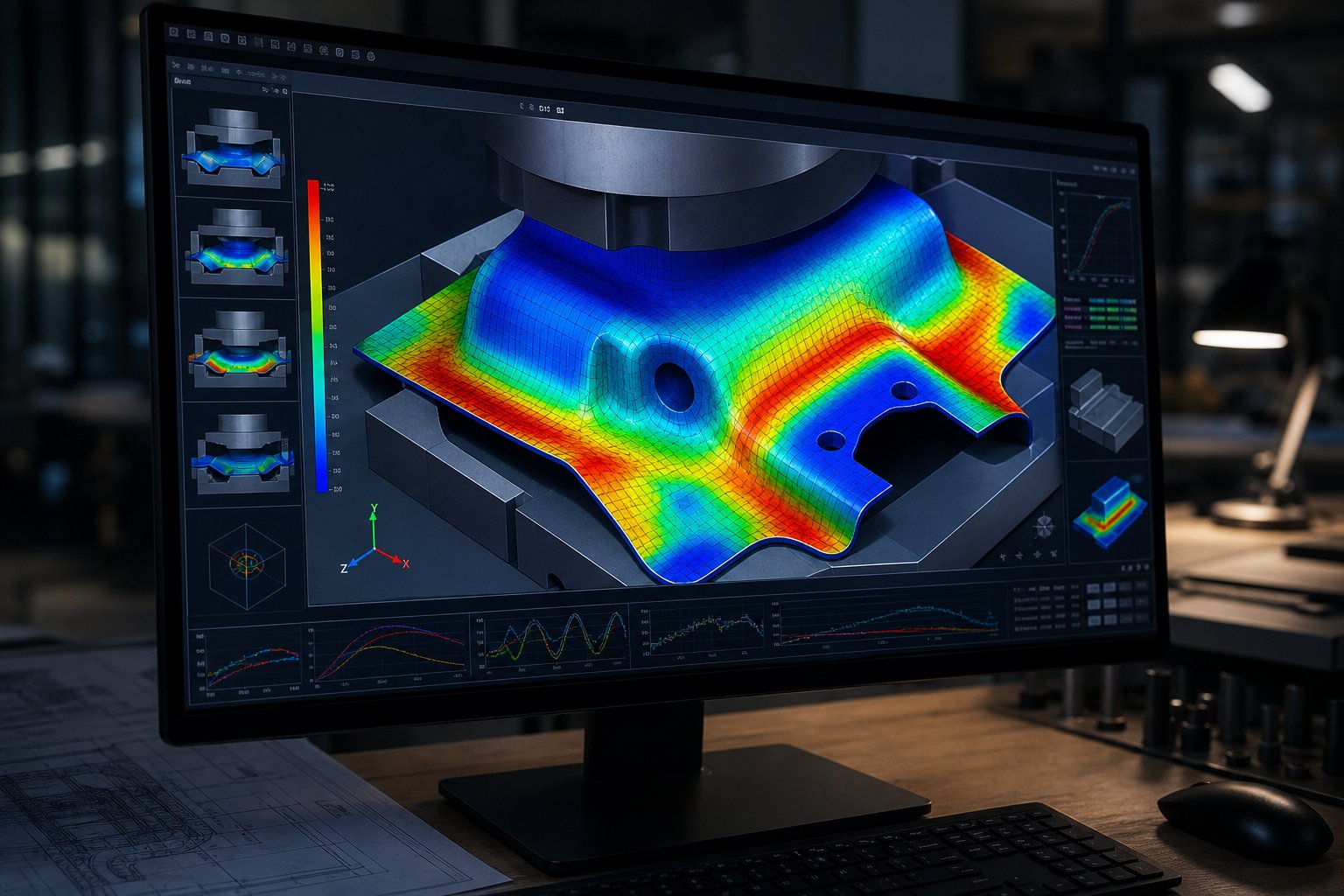

L'analyse par éléments finis modélise ce qui arrive au métal à chaque station avec des détails granulaires. Le logiciel maille la géométrie de la bande, applique les propriétés des matériaux et simule la séquence de formage progressif dans des conditions réalistes de contact, de friction et de maintien du flan. Chaque coup de presse est répliqué virtuellement - les poinçons descendent, le matériau se déforme et le solveur calcule la répartition des contraintes, l'amincissement et la déformation par rapport au diagramme de limite de formage.

La prédiction du retour élastique-est au cœur de cette analyse. CommeNotes de l'équipe d'ingénierie de Keysight, des solveurs précis-basés sur la physique suivent la répartition locale des contraintes tout au long du processus de formage, fournissant des résultats de retour élastique de l'acier standard jusqu'aux nuances à haute résistance-comme DP800 et supérieures. La simulation réinjecte ensuite les surfaces d'outils compensées dans le modèle CAO - en ajustant les faces de la matrice afin que la pièce se détende selon les spécifications plutôt que de s'en éloigner.

Voici les principales analyses de simulation effectuées lors de l’ingénierie progressive des matrices et ce que chacune valide :

• Analyse de formabilité- Prédit les fissures, les fissures et l'amincissement excessif en cartographiant la déformation par rapport à la courbe limite de formation du matériau.
• Simulation de retour élastique- Quantifie la récupération élastique après chaque station de formage, guidant la géométrie de compensation de courbure excessive.
• Prédiction des rides- Identifie les zones de compression où le matériau se déforme, déclenchant les ajustements du serre-flan ou du cordon de tirage.
• Cartographie de distribution d'épaisseur- Révèle les zones d'amincissement critique susceptibles de compromettre l'intégrité structurelle ou la qualité de la surface.
• Analyse des contraintes de matrice- Évalue la répartition de la charge sur les poinçons, les blocs matrices et les plaques de support pour signaler le risque de fatigue prématurée.
• Optimisation du développement vierge- Calcule le contour optimal de l'ébauche plate pour maximiser l'utilisation du matériau et minimiser les rebuts de découpe.

Simulation de presse virtuelle et itération de conception

Les plateformes modernes vont au-delà de l’analyse de formage statique. Des outils tels que Logopress ProgSim fonctionnent comme une presse d'estampage progressive virtuelle, exécutant des simulations de formage incrémentielles sur toutes les stations en séquence. Le logiciel reconnaît automatiquement les poinçons de découpe et de formage à partir de la disposition de la bande, ajuste les forces de pression-du tampon lorsqu'il détecte un froissement et rapporte à la fois la force du tampon et le tonnage de formage pour chaque station. Les ingénieurs surveillent la fermeture du cycle de presse virtuelle incrément par incrément, identifiant les problèmes qui n'apparaissent que lorsque plusieurs stations interagissent : - distorsion de la bande après une forme profonde, instabilité de l'alimentation causée par des forces asymétriques ou amincissement du support qui affaiblit le transport de la bande entre les stations.

Cette boucle itérative est rapide. Une simulation de dé progressif plus petite peut se terminer en quelques minutes ; un outil plus grand et multi--station en quelques heures. Comparez cela au cycle traditionnel de corrections d'usinage, de ré-assemblage et d'essais répétés - où chaque itération physique peut consommer des jours et des milliers de dollars en temps machine. Des plates-formes telles qu'Altair Inspire Form ajoutent des modules de faisabilité qui analysent les pièces en quelques secondes, donnant aux concepteurs un retour immédiat dès les premiers stades du développement du concept, avant l'exécution complète de la simulation progressive de la machine d'estampage.

Comment la simulation réduit les cycles d’essai et les coûts

Le gain est mesurable. Selondonnées d'ingénierie industrielle, les fabricants mettant en œuvre une conception de matrice pilotée par IAO-réduisent généralement les itérations d'essais physiques de 30 -50 %. Cette réduction réduit directement les délais de livraison, réduit les coûts de modification des outils (moins de soudage, de meulage et de réusinage) et accélère les délais de commercialisation de nouvelles pièces.

Les données de simulation alimentent également la production. Les modèles de jumeaux numériques de la matrice - calibrés par rapport aux mesures d'essai - permettent aux ingénieurs de production de prédire le comportement de l'outil à mesure que l'usure s'accumule ou que les lots de matériaux changent. Lorsque les propriétés de la bobine entrante s'écartent de la valeur nominale, le modèle de simulation indique quelles stations sont les plus sensibles et quels ajustements de processus peuvent compenser sans re-outillage de coupe. Cette capacité prédictive transforme la simulation d'un -outil de validation de conception ponctuel en un actif d'optimisation continue de la production.

L’influence s’exerce également en amont. Les résultats de simulation amènent régulièrement les concepteurs à réorganiser le séquençage des stations, à diviser une forme risquée à une seule étape en deux étapes plus douces ou à passer d'une qualité de matériau à une autre qui se forme de manière plus prévisible selon la géométrie requise. De cette manière, les logiciels de conception de matrices progressives ne se contentent pas de confirmer les décisions - : ils les remodèlent activement, détectant les erreurs coûteuses bien avant qu'elles n'atteignent l'atelier de presse.

Pourtant, la simulation ne peut pas prévenir tous les problèmes. Certains modes de défaillance - tir de balle, fatigue du poinçon, problème d'alimentation -accidents liés - proviennent d'interactions entre la conception de la matrice, la dynamique de la presse et les conditions de production que même les meilleurs modèles virtuels se rapprochent plutôt que de reproduire. Comprendre ces mécanismes de défaillance au niveau de la conception constitue la prochaine couche de défense.

Prévenir les défaillances progressives des matrices grâce à une conception intelligente

La simulation détecte les défauts en formation avant l’essai. Mais une matrice d'emboutissage de métal peut passer avec succès toutes les validations virtuelles tout en développant des problèmes de production chroniques : tir de limaces qui bloque l'outil, rupture des poinçons après 50 000 coups, bavures qui se développent jusqu'à ce que les pièces échouent à l'inspection. Ces échecs apparaissent rarement soudainement. Ils se développent progressivement à cause de l'usure cumulative, de l'instabilité des bandes et de l'incohérence de la lubrification au cours de cycles continus. La vision critique ? La plupart d'entre eux remontent à des décisions prises - ou manquées - lors de la conception du die.

Modes de défaillance courants et leur conception-Causes profondes au niveau

Lorsqu’une matrice progressive commence à produire des pièces défectueuses, vous verrez généralement l’un des cinq symptômes en premier. Chacune pointe vers une vulnérabilité-au niveau de la conception différente :

Remarquez comment ces échecs sont interconnectés. L'usure du poinçon augmente la hauteur des bavures. Les bavures croissantes augmentent la résistance au décapage. Une force de dénudage plus élevée amène les lopins à adhérer à la face du poinçon pendant le retrait, produisant ainsi une traction des lopins. Une décision de conception négligée se répercute sur le système -, c'est pourquoi les concepteurs expérimentés traitent la prévention des pannes comme un exercice holistique plutôt que d'aborder chaque mode isolément.

Calculs de force et estimation du tonnage de la presse

Cela semble complexe ? La formule pour déterminer le tonnage de découpage et de perçage dans une presse à estamper est en fait simple. Pour toute opération de coupe, la force requise est égale à lapérimètre de la coupe multiplié par l'épaisseur du matériau multiplié par la résistance au cisaillement du matériau. Pour les opérations d'étirage, remplacez la résistance ultime à la traction car les parois de la coque sont en tension lors du formage.

Dans une matrice progressive, vous devez additionner les charges sur chaque station fonctionnant simultanément au cours d'un seul coup de presse. Cela comprend :

• Tous les postes de perçage et de découpage (périmètre x épaisseur x résistance au cisaillement)
• Stations de formage, de pliage et d'étirage (calculées par type d'opération)
• Pression du dénudeur à ressort maintenant la bande à plat
• La goupille de levage force le soulèvement de la bande entre les courses
• Forces du coussin d'azote pour les opérations-dépendantes de la pression
• Chargements de coupe-ferraille à la station finale

Additionnez-les ensemble et vous obtenez le tonnage total de la matrice. Mais la sélection presse ne s’arrête pas là. Vous devez également calculer les besoins énergétiques -, car une presse peut avoir une capacité de tonnage suffisante mais ne pas avoir l'énergie nécessaire pour terminer la course. Une énergie insuffisante est une cause fréquente de bourrages de presse au point mort bas, en particulier dans l'estampage progressif à grande vitesse où un cyclage rapide épuise l'énergie du volant d'inertie plus rapidement que le moteur ne la reconstitue.

Une règle utile : dimensionnez la presse à 60-70 % de sa capacité nominale pour la charge de matrice calculée. Faire fonctionner une presse à pleine capacité ou presque accélère la déflexion du châssis, l'usure des roulements et la dégradation du système de guidage. Une presse d'estampage sous-dimensionnée ne risque pas seulement de se coincer -, elle raccourcit la durée de vie de la matrice en introduisant un désalignement induit par la déflexion qui s'aggrave à chaque course.

Stratégies de conception préventive pour une longue durée de vie des matrices

Les coûts de maintenance des matrices d'estampage diminuent considérablement lorsque la matrice est conçue avec la longévité comme priorité plutôt qu'après coup. Les stratégies les plus efficaces luttent contre l’usure avant qu’elle ne commence :

• Hauteurs de poinçon décalées- Les poinçons de découpe pas à pas à une épaisseur de matériau de 0,5 à 1,0 fois décalent le timing, de sorte que toutes les stations ne frappent pas simultanément. Cela réduit le tonnage maximal de 30 à 40 % et diminue les charges de choc sur le châssis de la presse.
• Utilisez des plaquettes en carbure dans les zones-à forte usure- Les stations de perçage en acier inoxydable ou en alliages à haute résistance- bénéficient d'inserts en carbure remplaçables qui maintiennent l'intégrité des bords sur des millions de cycles.
• Conception pour un remplacement modulaire- Construisez des sections de matrice sous forme de blocs d'insertion indépendants plutôt que de plaques monolithiques. Lorsque l'usure se concentre à un poste spécifique, vous entretenez cet insert sans démonter l'ensemble de l'outil.
• Spécifier les traitements de surface appropriés- Les revêtements TiN, TiAlN ou DLC sur les poinçons réduisent la friction, diminuent le risque de grippage et prolongent les intervalles d'affûtage. Faites correspondre le revêtement au matériau de la pièce pour de meilleurs résultats.
• Intégrer des canaux d’évacuation des déchets- Concevez des chemins d'évacuation des limaces avec des angles de dépouille généreux et des passages-de soufflage d'air. À grande vitesse, les balles qui s'évacuent proprement à 200 SPM peuvent commencer à rebondir à 400 SPM sans une canalisation appropriée.
• Équilibrer les charges de formation sur toute la largeur de la bande- Des forces asymétriques tordent les systèmes de guidage de bande et de charge latérale-. Là où la symétrie n'est pas géométriquement possible, contrebalancez avec des stations inutilisées stratégiquement placées ou des éléments de forme opposés.

Ce ne sont pas des correctifs de rechange. Il s'agit de décisions-de phase de conception - intégrées au modèle CAO, validées en simulation et éprouvées lors des essais. Une matrice d'estampage progressive conçue pour un accès à la maintenance préventive et une répartition équilibrée des forces fonctionnera plus longtemps entre les intervalles d'entretien, produira des pièces plus cohérentes et coûtera moins cher par million de coups qu'un outil pour lequel la longévité était une réflexion secondaire.

La prévention des pannes et la gestion des forces protègent la matrice elle-même. Mais une matrice qui fonctionne bien techniquement peut quand même échouer économiquement - consommant trop d'investissement par rapport à ce qu'elle rapporte. Comprendre les facteurs de coûts et les compromis économiques derrière les projets de matrices progressives sépare une bonne ingénierie des bonnes décisions commerciales.

Facteurs de coûts et aspects économiques des projets de matrices progressives

Une matrice qui fonctionne parfaitement doit encore avoir un sens financier. Les projets de matrices et d'emboutissage progressifs nécessitent un investissement initial important, et les variables qui gonflent ou compriment cet investissement sont presque entièrement déterminées lors de la conception. Comprendre ce qui détermine les coûts - et où se situent les compromis - aide les ingénieurs de production et les équipes d'approvisionnement à prendre des décisions d'approvisionnement fondées sur des considérations économiques plutôt que sur des conjectures.

Qu'est-ce qui détermine le coût de conception des matrices progressives

Chaque citation de dé progressif reflète une poignée de variables fondamentales tirant le nombre dans différentes directions :

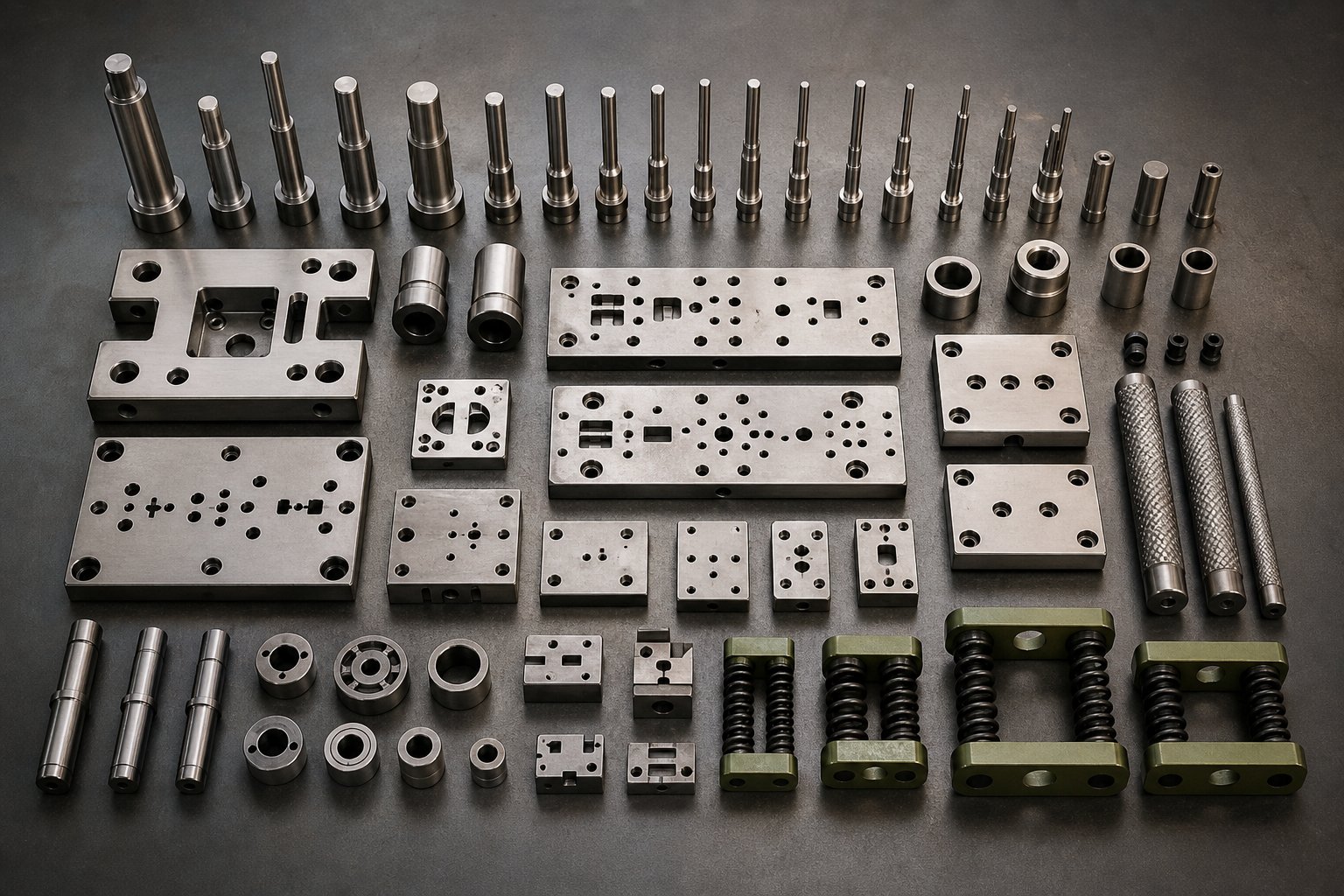

• Nombre de stations- Chaque station ajoute des composants usinés, des inserts-traités thermiquement et de la main d'œuvre d'assemblage. Une puce à 6 stations et une puce à 14 stations sont des investissements fondamentalement différents.
• Taille des matrices et compatibilité des presses- Des matrices plus longues nécessitent des jeux de matrices plus grands, des plaques plus lourdes et des presses avec des zones de renfort plus larges. La taille physique augmente le coût des matières premières pour l'acier à outils et prolonge les heures d'usinage.
• Matériel en cours d'estampage- Les matériaux de pièce plus durs ou plus abrasifs nécessitent des aciers à outils de qualité supérieure, des inserts en carbure ou des poinçons revêtus. Une matrice conçue pour l'acier inoxydable coûte plus cher que la même géométrie en acier doux simplement en raison des matériaux d'outillage et des dispositions relatives à l'usure.
• Exigences de tolérance- Des tolérances plus strictes nécessitent des composants-ajustés plus étroitement, un meulage plus précis, des stations pilotes supplémentaires et un temps d'essai prolongé. Chaque décimale coûte de l’argent.
• Complexité de la pièce- Des fonctionnalités telles que l'emboutissage profond, les pliages composés ou le-taraudage intégré introduisent chacune des composants spécialisés et augmentent les heures d'ingénierie de conception.
• Attentes en matière de volume de production- Une matrice construite pour 500 000 pièces par an utilise des qualités d'acier et des traitements de surface différents de ceux prévus pour 5 millions. Le volume à vie dicte le degré de durabilité à intégrer.

L'outillage varie généralement de 30 000 $ à plus de 250 000 $ en fonction de ces facteurs. Les modifications de conception tardives-après le début de l'usinage peuvent ajouter 30-50 % au prix initial de l'outil, renforçant ainsi la raison pour laquelle les décisions de conception prises tôt verrouillent la majorité du coût total du projet.

Sélection de matrices progressives, composées ou de transfert

Toutes les pièces n’ont pas leur place dans un dé progressif. Le choix entre les approches progressives, composées et de transfert dépend de la situation de votre projet en fonction des exigences de volume, de géométrie et de tolérance. L'emboutissage composé effectue plusieurs opérations de découpe en un seul passage -, idéal pour les pièces plates nécessitant une concentricité étroite entre les profils intérieurs et extérieurs, mais limité aux géométries plus simples. Les matrices de transfert séparent précocement la pièce de la bande et la déplacent mécaniquement entre les stations, ce qui convient aux pièces de grande taille ou profondément embouties qui déchireraient une bande porteuse.

Le tableau ci-dessous présente le compromis entre les principaux critères de décision :

Le schéma est clair : les matrices progressives et les opérations d’emboutissage dominent lorsque vous avez besoin de petites pièces complexes à grande vitesse. Les matrices composées gagnent en simplicité et en coût pour les géométries plates. Les matrices de transfert gèrent des dimensions et des profondeurs que les supports progressifs ne peuvent pas supporter. Les fournisseurs de matrices les plus expérimentés aident les équipes à prendre cette décision en évaluant la géométrie des pièces par rapport aux projections de volume -YICHEN, par exemple, travaille avec les équipes d'approvisionnement pour évaluer le compromis coût-bénéfice entre les types de matrices et optimiser le nombre de stations afin d'équilibrer l'investissement en outillage et l'efficacité de la production-à long terme.

Comment l'optimisation de la conception réduit l'investissement total du projet

C’est ici que l’ingénierie intelligente s’avère rentable. La réduction du nombre de stations de 14 à 11 grâce à une meilleure logique de séquençage ne permet pas seulement d'économiser trois stations sur le coût d'usinage -, elle raccourcit la matrice, permet d'utiliser une presse plus petite, réduit la largeur du matériau et réduit les délais de livraison. Chaque station a éliminé des économies en cascade tout au long du projet.

Les stratégies pratiques de réduction des coûts comprennent :

• Combiner des opérations compatibles dans des stations partagées (des fonctionnalités de perçage dans le même avion touchées simultanément)
• Assouplissement des tolérances non-critiques pour réduire les exigences de-meulage de précision
• Standardiser les tailles d'inserts de poinçons et de matrices pour utiliser des composants du commerce--
• Sélection de qualités de matériaux faciles à former, réduisant ainsi le besoin de stations de formage supplémentaires ou de revêtements spécialisés

Lorsque les services d'emboutissage progressif proviennent de fournisseurs dotés de solides capacités d'ingénierie de conception, ces optimisations ont lieu lors du devis - avant la commande d'un acier. Le résultat est une matrice moins coûteuse à construire, fonctionnant sur une presse plus petite, tout en offrant le débit de production et la qualité qu'exigent les programmes à grand volume. Amortie sur plusieurs-années, même une matrice progressive de 150 000 $ n'ajoute que quelques centimes par pièce -, un investissement qui augmente la valeur à chaque coup de presse.

L'optimisation des coûts grâce à la conception est un outil puissant, mais elle nécessite un fournisseur capable de l'exécuter. Les décisions d'ingénierie qui réduisent le coût du projet ne fonctionnent que si l'équipe qui construit la matrice dispose des outils de simulation, de la capacité d'essai et de l'expérience de production pour concrétiser ces intentions de conception -, ce qui fait de la sélection du fournisseur elle-même une décision économique cruciale.

Comment trouver une conception de matrice d'estampage progressive pour une production évolutive

La sélection d'un fournisseur n'est pas une formalité de passation de marchés. Il s’agit d’une décision technique qui a le même poids que les choix techniques évoqués tout au long de cet article. Une matrice d'estampage progressif n'est aussi bonne que l'équipe qui la conçoit, la construit et la valide - et l'écart entre un fournisseur compétent et un fournisseur médiocre apparaît dans chaque mesure importante : délai de livraison, rendement du premier-passage, durée de vie de la matrice et coût total de possession. Voici comment évaluer les fabricants de matrices progressives avec la rigueur qu’exige l’investissement.

Critères d'évaluation des fournisseurs de conception de matrices

Lorsque vous recherchez des services d’emboutissage progressif des métaux, les tableaux de bord génériques des fournisseurs ne sont pas à la hauteur. Vous avez besoin de critères spécifiques à l'outillage -, car la capacité de concevoir une solution de matrice et d'emboutissage de précision pour une production en grand volume- diffère fondamentalement du travail général d'usinage ou de fabrication.

Évaluez les fournisseurs potentiels d’emboutissages progressifs par rapport à ces critères :

• Capacité d'ingénierie de conception de bout en bout-à-- Le fournisseur peut-il gérer l'analyse de faisabilité, le développement de la disposition des bandes, la conception détaillée en 3D et la documentation de production en-interne ? L’ingénierie externalisée fragmente la responsabilité et prolonge les délais.
• Outils de simulation et de validation numérique- Exécutent-ils une analyse de formation FEA, une prévision de retour élastique et une simulation de presse virtuelle ? Les fournisseurs qui utilisent des outils IAO avancés comme AutoForm, DYNAFORM ou Logopress ProgSim détectent les problèmes de manière numérique plutôt que de les découvrir lors d'essais physiques coûteux.
• Capacité de presse d'essai en-interne- Un fournisseur disposant de ses propres presses d'essai (de taille appropriée avec des lignes d'alimentation de bobines) peut effectuer une itération rapide sans attendre le temps de presse externe. Demandez si leur équipement d'essai correspond au tonnage et à la taille du lit requis par votre filière.
• Approvisionnement en matériaux et expertise en matière de qualité- Les fournisseurs expérimentés entretiennent des relations avec des aciéries certifiées et comprennent comment les variations de matériaux-à-de lot affectent les performances des matrices. Ils doivent connaître le matériau de votre pièce ainsi que les aciers à outils qu’ils coupent.
• Certifications de qualité et capacité d’inspection- ISO 9001 est une référence. Recherchez l'inspection MMT, les systèmes de mesure optique et les procédures documentées d'inspection du premier article-. Les travaux d'emboutissage et d'emboutissage de précision avec des tolérances serrées nécessitent une infrastructure de métrologie, et pas seulement des pieds à coulisse.
• Flux de travail de communication et gestion de projet- Des chefs de projet dédiés, des étapes régulières de révision de la conception et des processus d'ordre de modification clairs{{1} évitent les désalignements qui entraînent des retouches coûteuses. Demandez à quelle fréquence vous verrez les mises à jour des progrès et qui est votre point de contact technique.
• Évolutivité et-assistance à long terme- Le fournisseur peut-il gérer votre croissance ? Un partenaire qui construit aujourd’hui une seule matrice devrait être en mesure de prendre en charge les outils en double, les composants de rechange et les services de maintenance à mesure que vos volumes de production évoluent.

Pour les équipes qui ont besoin d'un-partenaire unique couvrant le formage multi-stations, une répétabilité étroite et une production de masse évolutive,Matrice d'estampage progressive de YICHENles services offrent des capacités de conception et de fabrication de bout en bout-à-sur mesure-conçues pour les programmes-à volume élevé. L'accent mis sur le séquençage efficace des stations et la validation éprouvée de la production-conforme aux critères d'approvisionnement ci-dessus.

Ce que les acheteurs doivent fournir pour un devis précis

Les devis inexacts proviennent d'informations incomplètes - et les surprises qui en résultent coûtent toujours plus que le temps nécessaire pour préparer un dossier d'appel d'offres approprié. Lorsque vous contactez les fabricants de matrices progressives, fournissez dès le départ ces éléments essentiels :

• Modèle CAO 3D complet et dessin coté 2D- Les formats de fichiers natifs sont préférés aux exportations STEP, car l'historique paramétrique aide les concepteurs à évaluer l'intention derrière les fonctionnalités.
• Spécification du matériau avec qualité et état- "L'acier inoxydable" ne suffit pas. 304-2B et 301-HH proposent des conceptions complètement différentes.
• Volume annuel et durée de vie du programme- Une matrice pour 100 000 pièces par an sur trois ans représente un investissement différent d'une matrice pour 2 millions de pièces par an sur dix ans.
• Tolérances critiques et légendes GD&T- Indiquez quelles dimensions sont vraiment critiques par rapport à celles pour lesquelles la capacité d'estampage standard est suffisante. Une tolérance excessive-gonfle les cotations inutilement.
• Opérations secondaires ou-exigences internes- Si vous avez besoin de-taraudages, d'insertion de matériel ou de finitions de surface spécifiques, indiquez-le à l'avance. La découverte de ces besoins en cours de conception-perturbe toute la séquence de la station.
• Calendrier cible et date de début de production- Les attentes en matière de délais définissent les priorités. Les matrices progressives simples nécessitent généralement 12 -16 semaines ; les outils multipostes complexes peuvent durer jusqu’à 20 à 24 semaines ou plus.

Les signaux d'alarme lors des devis incluent les fournisseurs qui ne posent pas de questions de clarification, les devis qui arrivent dans les 24 heures pour des outils complexes (suggérant un modèle de prix plutôt qu'une véritable évaluation technique) et les prix qui s'écartent de plus de 50 % des offres concurrentes sans justification claire. Comme le note MetalForming Magazine, la variation des prix entre les fournisseurs peut atteindre 100 -200 % lorsque le travail n'est pas sécurisé - un signe que certains devis reflètent une analyse inadéquate plutôt que de véritables différences de coûts.

Construire un partenariat fiable pour l'approvisionnement en matrices progressives

Les meilleures relations d’approvisionnement ne sont pas transactionnelles. Il s'agit de partenariats collaboratifs dans lesquels l'équipe d'ingénierie du fournisseur fonctionne comme une extension de la vôtre. Cela signifie engager votre partenaire de conception de matrices dès le début -, idéalement pendant la conception de la pièce, et non après le gel des dessins.

Une collaboration précoce débloque les optimisations DFM abordées tout au long de cet article : modifications de fonctionnalités qui réduisent le nombre de stations, substitutions de matériaux qui améliorent la formabilité, ajustements de tolérance qui simplifient l'outillage sans compromettre la fonction. Ces conversations se produisent naturellement lorsque votre fournisseur possède une solide expertise en ingénierie de conception et traite votre projet comme un exercice commun de résolution de problèmes{{1} plutôt que comme une transaction de construction-à-impression.

Gardez votre base d’approvisionnement active concentrée. L’expérience du secteur suggère de limiter à trois ou quatre vos fournisseurs qualifiés d’emboutissage progressif. Une base concentrée donne à chaque fournisseur une probabilité significative de remporter le travail - généralement autour de 33 % -, ce qui incite à une attention particulière en matière d'ingénierie lors du devis plutôt qu'aux estimations superficielles produites par des pools d'offres plus importants.

Enfin, évaluez la capacité de soutien continu. Une matrice d'estampage progressive exécutant des millions de cycles devra être affûtée, remplacée par des inserts et remise à neuf périodiquement. Les fournisseurs qui offrent-une assistance technique après-vente, un stockage de composants de rechange et une documentation de maintenance prolongent la durée de vie productive de votre matrice sans vous obliger à procéder à une rétro-ingénierie-de leur travail lorsqu'un service est nécessaire.

L'achat d'une matrice progressive est en fin de compte une décision de conception enveloppée dans une décision de chaîne d'approvisionnement. Le fournisseur que vous choisissez détermine non seulement le prix que vous payez pour l'outil, mais également les performances de cet outil tout au long de sa durée de vie. Choisissez en fonction de la profondeur de l'ingénierie, de la qualité de la communication et du potentiel de partenariat à long terme - - et la matrice fournira la production évolutive et sans panne -qui justifiait l'investissement en premier lieu.

Questions fréquemment posées sur la conception des matrices d'estampage progressif

1. Qu'est-ce qu'un dé progressif et en quoi diffère-t-il d'un dé composé ?

Une matrice progressive est un outil multi-station dans lequel une bande métallique avance à travers des opérations séquentielles - perçage, pliage, formage et découpage -, chaque coup de presse produisant une pièce finie à la station finale. En revanche, une matrice composée effectue plusieurs opérations de découpe en un seul passage sur une pièce plate. Les matrices progressives conviennent aux géométries complexes à des volumes élevés (50,000+ unités/an) avec des vitesses de production de 200-600+ coups par minute, tandis que les matrices composées fonctionnent mieux pour les pièces plates plus simples à des volumes modérés où une concentricité étroite entre les profils intérieurs et extérieurs est requise.

2. De combien de stations une matrice progressive a-t-elle besoin ?

Le nombre de stations dépend directement de la complexité de la géométrie de la pièce. Une simple rondelle plate avec des trous peut nécessiter seulement 3-5 stations, tandis qu'un support avec plusieurs courbures, tirages et caractéristiques de précision peut nécessiter 10-16 stations. Chaque type d'opération (perçage, pliage, emboutissage) nécessite généralement des stations dédiées, et des stations inutilisées sont ajoutées entre les opérations de formage lourdes pour le support structurel. Les concepteurs minimisent le nombre de stations grâce à l'optimisation du séquençage, car chaque station supplémentaire augmente la longueur de la matrice, le coût d'usinage et les exigences en matière de tonnage de la presse.

3. Combien coûte l’outillage à matrice progressive ?

L'outillage de matrice progressif varie généralement de 30 000 $ à plus de 250 000 $ en fonction du nombre de stations, de la taille de la matrice, du matériau de la pièce, des exigences de tolérance et du volume de production attendu. Les principaux facteurs de coûts incluent le nombre de stations (une matrice à 14 stations coûte beaucoup plus cher qu'une version à 6 stations), la qualité de l'acier à outils nécessaire pour le matériau de la pièce à usiner et les exigences de précision qui nécessitent un temps de meulage et d'essai supplémentaire. Les modifications de conception après le début de l'usinage peuvent ajouter 30 à 50 % au prix d'origine. C'est pourquoi une optimisation précoce de la conception est essentielle pour contrôler l'investissement total du projet.

4. Quels matériaux peuvent être traités en emboutissage progressif ?

Les filières progressives traitent une large gamme de métaux, notamment l'acier à faible-carbone, l'acier inoxydable (304, 316), les alliages d'aluminium (5052, 6061), le laiton, le cuivre et le bronze phosphoreux. Chaque matériau nécessite des paramètres de conception de matrice différents - l'acier inoxydable nécessite 2-3 fois plus de force de poinçonnage et des jeux plus grands (12 à 15 % par côté) par rapport à la ligne de base de l'acier doux (8 à 10 %). La sélection des matériaux affecte les calculs de jeu, la compensation du retour élastique, les taux d'usure des outils et les stratégies de formage. La plupart des matrices progressives fonctionnent de manière optimale avec une épaisseur de matériau comprise entre 0,2 mm et 3 mm.

5. Comment évaluez-vous et sélectionnez-vous un fournisseur de conception de matrices progressives ?

Évaluez les fournisseurs en fonction de critères spécifiques à la capacité d'outillage :-ingénierie de conception interne depuis la faisabilité jusqu'à la conception détaillée, outils de simulation IAO pour l'analyse de formage et la prévision du retour élastique,-capacité de presse d'essai dédiée correspondant à vos exigences de tonnage, expertise en matière d'approvisionnement en matériaux, certification ISO 9001 avec capacité d'inspection CMM et flux de travail de gestion de projet clairs. Les signaux d’alarme incluent les fournisseurs qui ne posent pas de questions de clarification, les devis arrivant dans les 24 heures pour des outils complexes et les prix s’écartant de plus de 50 % de ceux des concurrents sans justification. Limitez votre base de fournisseurs qualifiés à 3 ou 4 partenaires pour inciter une attention particulière en matière d'ingénierie lors de l'établissement des devis.
